Обзор пластиковых колодцев для питьевой воды

Строительство абиссинской скважины

Под понятием «абиссинская скважина» или «абиссинский колодец» подразумевается тонкий канал в земле, который выполняется прокалыванием грунта на глубину, не превышающую 10 метров. В него вставляются пластиковые трубные изделия с диаметром, не более 1,5 дюйма. На дно колодца засыпается мраморная крошка,

Конечно, плотность пластика не позволяет проткнуть почву до водоносного слоя, однако выполнять отводящуюся ему роль он сможет потом. Для создания отверстия требуемой длины можно использовать садовый бур, укомплектованный разборными штангами. Это позволит достичь водоносного слоя.

Нарежьте трубу отрезками по 1-2 метра и наращивайте их друг на друга по мере продвижения вглубь отверстия. При этом необходимо добиться максимальной надежности соединения, иначе конструкция может повредиться. Чтобы облегчить процесс прохождения трубы по отверстию в грунте, на её конец установите фильтр-иглу.

Абиссинский колодец — это скважина небольшого диаметра, поэтому пластиковые трубы часто применяют для его устройства

При появлении в скважине жидкости, процесс углубления можно прекратить и начать промывку. Если эта процедура будет произведена качественно, останется только подождать не более суток, пока вода не очистится самостоятельно и станет пригодной к употреблению.

К плюсам абиссинского колодца из пластиковых труб следует отнести:

  • продолжительный срок службы;
  • высокое качество воды. Наличие сверху самовсасывающего насоса и малый диаметр колодца препятствуют попаданию в воду химических загрязнений, пыли и микроорганизмов;
  • дешевизна процедуры создания.

Какими пластиковыми трубами обустраивают колодцы и скважины

Для выпуска труб данного типа могут использовать такие материалы:

  • Полиэтилен низкого давления.
  • Полипропилен.
  • Поливинилхлорид.
  • Непластифицированный поливинилхлорид (НПВХ).

Пластиковые трубы для скважин и колодцев выпускаются в следующих разновидностях:

  1. Треугольный профиль, имеющий короткую или длинную резьбу. В первом случае толщина стенок — 6 ≤ Sст. ≤ 15 мм, диаметр 114 ≤ D ≤ 508 мм. Чтобы соединить такие трубы, применяют подходящие по размеру муфты. В основном используется конусообразная резьба. Что касается изделий, имеющих длинную резьбу, то они обладают следующими параметрами: толщина стенок 6 ≤ Sст. ≤ 15 мм, при диаметре диаметр 114 ≤ D ≤ 245 мм. Для нарезания или накатывания резьбы в данном случае используются специальные приспособления, торцу же всегда сообщается форма конуса.
  2. Профиль в форме трапеции, оснащенный конусообразной резьбой. Для данных пластиковых труб характерны следующие параметры: диаметр 114 ≤ D ≤ 245 мм, при диаметре диаметр 114 ≤ D ≤ 245 мм.
  3. Трубы, обладающие особо герметичными соединениями. С помощью данной продукции проводится сборка магистралей на грунтах повышенной влажности.

Сильные и слабые стороны

Колодцы, обустроенные из полимерных труб, обладают целым рядом достоинств: как результат, данный вид сооружений начал постепенно вытеснять традиционные конструкции из железобетонных колец.

Можно выделить такие сильные стороны пластиковых колодцев:

  1. В данных конструкциях отсутствуют швы, что обеспечивает абсолютную герметичность сооружений. Что касается железобетонных колодцев, то соединительные швы между отдельными кольцами со временем утрачивают свою надежность.
  2. Цена на материал довольно небольшая.
  3. Пластиковые трубы обладают легким весом, что делает монтажные работы по обустройству колодцев заметно проще.
  4. Конструкция не боится гниения и коррозии. Как результат, вредные примеси не попадают в питьевую воду.
  5. Пластик очень слабо проводит тепло, что заметно минимизирует угрозу замерзания воды в колодце зимой.
  6. Благодаря тому, что пластиковая труба для колодца оснащена ребрами жесткости, это делает ее намного прочнее.
  7. Стенки из пластика не способствуют размножению на своей поверхности вредных микроорганизмов.
  8. Формы и размеры труб из полимера очень разные, что облегчает подбор наиболее оптимального варианта для организации водоснабжения на даче.
  9. Монтаж и обслуживание этих изделий характеризуется простотой, при значительном сроке службы.

Что касается недостатков, то они слишком несерьезны, чтобы затмить собой достоинства: их скорее можно воспринимать как особенности, которые следует взять во внимание во время эксплуатации пластиковых конструкций. К примеру, чтобы в такой колодец не попадали атмосферные осадки и механические примеси, для закрывания его горловины нужно использовать пластиковую крышку

Кроме этого, данные сооружения требуют периодического обслуживания путем чистки дна и фильтров, проведения профилактики насоса.

Разновидности

Чтобы изготовить колодец из пластиковых труб, нужно определить с выбором полимера, из которого сделаны вкладыши:

  1. Стеклопластик. Главные преимущества этого материала — высокая износоустойчивость, невосприимчивость к образованию ржавчины. Они не разрушаются под воздействием агрессивных сред.
  2. Полиэтиленовые. Преимущества полимера — устойчивость к перепадам температур от -50 до 70 градусов по Цельсию. Благодаря многослойности, обладают высоким показателем прочности, устойчивости к воздействию агрессивной среды.
  3. Полипропиленовые. Имеют высокий показатель износоустойчивости, прочности. Выдерживают нагревание до 140 градусов. Не разрушаются под воздействием агрессивных сред.

Отдельное разделение относится к сфере эксплуатации пластиковых вкладышей. Одни подходят для изготовления канализационных колодцев, другие для подачи питьевой воды.

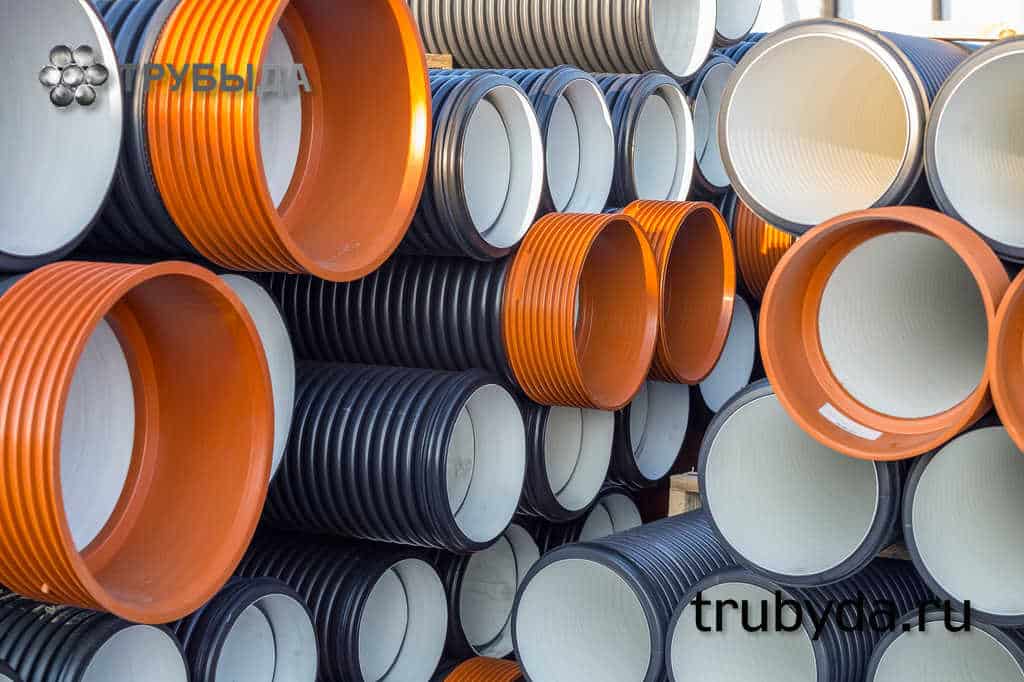

Трубы из разных материалов

Пластиковый канализационный колодец: многообразие видов и область их применения

Полимерные кольца для пластиковых канализационных колодцев прочно и надежно вошли в разные сферы человеческой жизнедеятельности. Смонтированные из них колодцы обеспечивают производственную и потребительскую необходимость. Исходя из особенностей целевого назначения, колодцы можно разделить на следующие виды:

классический. Является источником питьевой воды. Традиционно вода подается при помощи насоса или насосной станции;


Разновидности и устройство дренажного колодца.

  • канализационный колодец. Монтируется при отсутствии канализации. На дно устанавливаются кинеты, по ним в почву уходит сточная вода;
  • дренажный (поглотительный). Это разновидность канализационного колодца, только без кинет. На дно насыпается слой гравия или песка;
  • накопительный. Служит для сбора воды, чаще дождевой, которую можно использовать для полива или других нужд;
  • телекоммуникационный. Предназначен для размещения соединительных муфт и укладок запаса оптико-волоконного и энергетического кабеля. Устанавливается как в пешеходной, так и в транспортной зоне;
  • смотровой. Предназначен для контроля и ремонта канализационных систем. В нем монтируют лестницы, поручни и другие приспособления, позволяющие опускаться для выполнения ремонтных и профилактических работ;
  • септик. Специальное очистительное сооружение, где сточные воды перерабатываются в отстойнике. Система подземной фильтрации производит разложение без доступа кислорода.

Обратите внимание! Чтобы быстро и правильно выбрать нужный вариант пластикового колодца, лучше воспользоваться готовой конфигурацией

Ограничения

Пластиковые колодцы не везде можно установить. Например, в сейсмоопасных районах с выше 7 баллами, пластик лучше не использовать. То же самое касается областей на Севере с вечной мерзлотой и температурой воздуха ниже -50 градусов.

Если колодец старый

Когда возникает необходимость реанимирования негодных для питья колодцев или строений для технических нужд, тогда справиться с задачей помогут трубы большого диаметра, выполненные из полимерных частей.

Благодаря полипропиленовым и полиэтиленовым кольцам другого диаметра в сторону уменьшения, можно просанировать и углубить колодец, вернув таким образом ему жизнь.

Процесс работы следующий:

  1. Требуется откачать воду.

  2. Донный фильтр, состоящий из щебенки или камней нужно убрать до песка.
  3. Кольца диаметром 850-950 мм соединяются с применением водостойкого герметика.
  4. Пластиковый ствол опускается в старую шахту.
  5. Лишнее место следует заполнить смесью из песка и гравия, при этом не забыв про утрамбовку.
  6. Проводится формирование фильтрующего слоя на дне.

При таком способе реанимации старого колодца можно значительно сэкономить не только трудовые, но и денежные затраты.

Размер колодца

Высота колодезных колец может варьироваться от 50 до 150 см. Чем выше показатель, тем больше веса у конструкции. Это становится главной причиной выбора пластиковых колец с минимальной высотой, что конечно же позволяет провести монтаж в одиночку.

Рекомендуется покупать небольшие конструкции, чтобы не переплачивать и искать так называемую «золотую середину», особенно на дачу.

Также отличия имеются в жесткости:

  • SN2 подходит для глубины до 2 м и диаметра 600/900/1500 мм;
  • SN4 – от 2 до 4 м с показателями диаметра 680/970/1600 мм;
  • SN6 – 4-6 м и 700/1000/1800 мм;
  • SN8 – 6-8 м, диаметр как у SN6;
  • SN12 – 8-12 м, при диаметре 800/1200/2200 мм;
  • SN14 – 12-16 м, 850/1300/2400 мм.

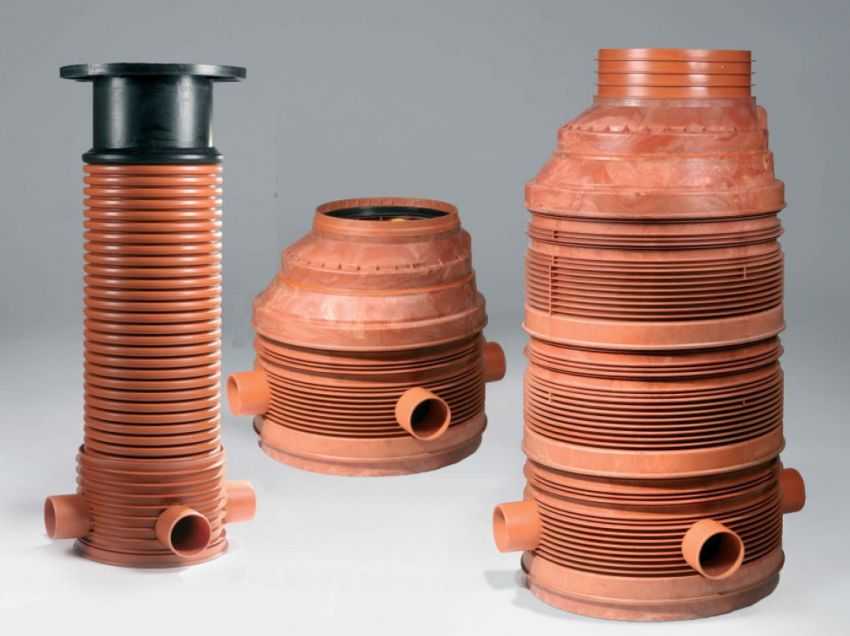

Типы канализационных колодцев из пластика

На данный момент известны три вида коллекторов канализационного назначения (исходя из этого, надо выбирать кольца из пластика для проведения монтажных работ).

Сборный. Его особенностью является сборка из заранее подготовленных элементов. При этом доставка конструкций на объект происходит в демонтированном состоянии. Поэтому окончательное соединение частей будет происходить на месте.

Сварной. Эта разновидность полностью готова к эксплуатации. Это поясняется тем, что на предварительном этапе происходит подсоединение к основному кольцу всех элементов методом спаивания.

Бесшовный. В таком варианте исполнение выглядит как цельная труба, имеющая заранее выбранный диаметр. Дополнительно происходит её оснащение фильтром, который изготавливается из геотекстиля и монтируется непосредственно на дно.

Различают следующие виды колодцев

Поглотительные. Предназначены поглощать установленные объёмы жидкостей. Обязательно оборудуется специальная подушка на дне.

Смотровые. Их назначением является проведение ревизий систем водоснабжения и (при необходимости) выполнение комплекса ремонтных работ.

Водоприёмные. В их обязанности входит приёмка сточных вод из канализационной системы. Также туда могут выводиться и воды от дренажной системы (дождевые и т.д.).

Где используют пластиковые колодцы

Пластиковые колодцы используют в системах водоснабжения, водоотведения, дренажа Конструктивно подобное сооружение представляет собой трубу сечением от 31 до 100 см. Её наружные стенки могут быть гладкими или гофрированными. Последний вариант особенно удобен, так как гофра выполняет роль ребер жесткости в подвижных грунтах.

Чаще полимерные колодцы используют в таких случаях:

  • обустройство систем водоснабжения;
  • монтаж водоотведения с участка;
  • канализационные отсеки септика;
  • монтаж накопительных резервуаров для сбора воды на полив;
  • дополнительная герметизация уже имеющегося источника с шахтой из бетонных колец (здесь трубу нужного диаметра просто вставляют внутрь уже обустроенного колодца).

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

  1. Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).
  1. Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.
  1. Горловина. Она присутствует в основном на смотровых пластиковых колодцах.
  1. Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.

1 Какие преимущества и недостатки пластиковых колодцев?

С помощью полимерных материалов вы сможете не только построить новый стеклопластиковый колодец, но и реанимировать старый бетонный. Если на участке уже присутствует источник, но вас не удовлетворяет качество получаемой из него питьевой воды, то вставка внутрь колодца пластиковой трубы может в полной мере решить этот вопрос.

Для этого внутрь старого колодца выполняется установка пластиковой колонны диаметром на 10-20% меньше, чем диаметр ЖБ колец, а свободное пространство между стенками засыпается цементным раствором.

Пластиковый слой предотвращает попадание в воду налета, осевшего на стенках бетонных колец,  и грунтовых загрязнений, которые появляются вследствие нарушения целостности ЖБ колонны.

Колодцы из пластика обладают целым рядом преимуществ, которые, в большинстве случаев, делают их создание предпочтительнее, чем обустройство обычного колодца из железобетонных колец. Рассмотрим их подробнее:

Пластиковые кольца для создания или углубления колодца

  • Колодец из пластиковой трубы – бесшовная конструкция, которая обладает максимальным уровнем герметичности (ЖБ кольца под воздействием грунта, со временем, теряют плотность соединительных швов;
  • Умеренная стоимость материалов (пластик гораздо дешевле бетона);
  • Небольшой вес конструкции;
  • Неподверженность коррозии и гниению, и, как следствие, отсутствие провоцируемых ими загрязнений питьевой воды;
  • Пластиковые трубы для колодца обладают минимальной теплопроводностью, что гарантирует отсутствие замерзания воды в холодное время года;
  • Стенки кольца оборудованы специальными ребрами жесткости, что при высокой, в целом, гибкости и эластичности трубы, делает её ещё и очень крепкой;
  • Огромный сортамент форм и размеров материалов;
  • Пластиковые стенки колодца препятствуют жизнедеятельности микроорганизмов и их размножению;
  • Длительный период эксплуатации;
  • Простота монтажа и обслуживания колодца во время использования.

Серьезными недостатками, которые могут перевесить имеющиеся достоинства, пластиковые колодцы не обладают.

Все перечисленные ниже факторы, скорее можно отнести к особенностям использования конструкции, чем к существенным минусам:

  • Колодцы из стеклопластика требуют периодического обслуживания – чистки дна, профилактики фильтра и насоса, и тд;
  • Для предотвращения ухудшения качества питьевой воды, вследствие попадания механических примесей и дождевой воды внутрь колодца, его горловина должна закрываться пластиковой крышкой.

Расценки на создание пластикового колодца зависят, в первую очередь, от стоимости материалов. Так, пластиковые кольца для сбора колонны колодца, диаметром в 90 см, обойдутся вам в 140-150 долларов за одну секцию, высота которой составляет 150 см. Стоимость качественной крышки для колодца составляет порядка 50 долларов.

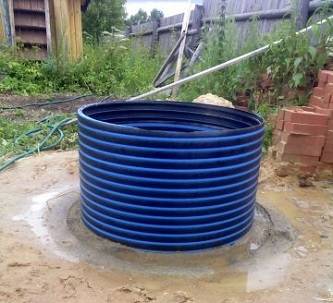

Готовый колодец из пластиковых труб на участке

Насосы для автоматизированной подачи воды отличаются очень большим разбросом цен. В начальной ценовой категории самым качественным является насос «Малыш», его можно купить за 35-40 долларов.

В целом, производство насосов обеспечивает рынок как предельно утилитарными устройствами, так и более совершенными механизмами, с неоправданно завышенной, в большинстве случаев, ценой.

Расценки на копание шахты зависят от её глубины, так как предлагающие эту услугу службы берут оплату за один погонный метр. Рытье на глубину одного кольца, и его вставка, стоит примерно – 25-30 долларов.

Преимущества пластиковых труб для колодцев

  • Для изготовления обсадных труб используется непластифицированный поливинилхлорид, обладающий достаточной степенью жесткости. Это позволяет ему выдерживать механические нагрузки и перепады температур.
  • ПВХ-трубы устойчивы к УФ-излучению.
  • Если используются полиэтиленовые трубы (ПНД), то их устойчивость к отрицательным температурам общеизвестна.
  • Гладкость внутренних стенок не оставляет шансов бактериям закрепляться на них. Такой колодец всегда остается чистым и аккуратным.
  • Полимер не впитывает влагу, в отличие от бетона. Кроме того, поливинилхлоридный колодец не имеет швов, через которые может проникать вода.
  • Пластик не является проводником статического электричества.
  • Коррозионная устойчивость пластика гарантирует материал от разрушения и обеспечивает ему продолжительный срок эксплуатации. По данному параметру пластик не уступает долговечности асбестоцементных и толстостенных стальных труб.
  • Пластик, из которого изготавливаются трубопроводы, является безопасным для человека. Он может быть использован для питьевой воды. Материал не выделяет посторонних веществ при контакте с воздухом или с водой.
  • Пластик — легкий материал, что позволяет работать с данным видом изделий без использования погрузочной техники. Даже пластиковые трубы большого диаметра для колодца вполне можно устанавливать самостоятельно.
  • Пластиковый бесшовный колодец не нуждается в уходе и чистке.
  • Налицо значительная экономия, ведь бетонные кольца, сталь или асбестоцементные изделия имеют весьма высокую стоимость.

Обустраиваем колодец для питьевой воды

Виды конструкций

Конструкция может быть трех видов.

Сборная

— сборной, когда элементы монтируются на месте и по весу небольшие, что позволяет в одиночку решить проблему с водоснабжением. Такие колодцы собираются с соединением в паз без использования герметиков и других клеевых средств. Идеальный вариант для ограниченного бюджета. Кольца не высоки по стоимости, а монтаж очень легкий и не требует применения специальной техники;

Сварная

— сварной, требует определенных знаний, навыков в монтировании, умения пользоваться специальными инструментами и оборудованием. Но можно поступить проще и обратиться к специалистам. Стоимость такой конструкции небольшая, но монтирование обойдется в разы дороже. Элементы колодца доставляются на место по отдельности и соединяются с помощью сварки уже внутри скважины. Такой вариант обеспечивает отличную герметизацию и исключает просачивание дождевых вод;

Бесшовная

— бесшовной, то есть в скважину опускается уже готовая собранная конструкция. Вручную это сделать трудно. Отличается бесшовный вариант надежностью, если колодец не упадет с большой высоты на бок. Однако даже бетонные кольца в такой ситуации не отличаются прочностью.

Процесс монтирования

На плотном грунте яма для колодца вырывается по диаметру больше, чем кольца при максимально возможной глубине. Чтобы установить конструкцию, кольца свинчиваются с применением герметика и ставятся на место. Дно застилается подложкой из песка с камнями, а между кольцами и котлованом засыпается аналогичная смесь, но с добавлением щебня небольшой фракции.
Когда почва рыхлая или в ней много воды, используется иной способ. Грунт нужно вырыть на глубину первого кольца. После его установки и выравнивания, оно осаживается путем выбирания земли со дна. Только потом работа проводится с последующими элементами. Процесс более длительный по сравнению с первым вариантом и длится до получения требуемой глубины

Важно при этом правильно расположить фильтр на дне, и провести уплотнительные работы по периметру колодца с целью исключения выпирания элементов в случае промерзания. При таком методе часто используются бетонные якоря в самом низу ствола

Благодаря свойствам материала, конструкция способна выдержать даже замерзание воды.

Монтаж колодца для канализации кольцами можно выполнить за 20 минут. Основные моменты работы:

  • — выкапывается яма глубиной, равной высоте всех колец плюс 30 см, чтобы в дальнейшем колодец не стал выше уровня земли;
  • — опускается первое кольцо, выравнивается по уровню, дно засыпается песком и утрамбовывается;
  • — опускается второе кольцо, снова ориентируясь на показатели уровня;
  • — оставшиеся кольца можно монтировать без применения уровня;
  • — когда монтаж закончен на слой песка засыпается гравий для большей устойчивости и фильтрации.

Как подобрать

Чтобы выбрать пластиковые кольца, необходимо определить с тем, для чего будет предназначен колодец — канализационная яма или скважина для подачи питьевой воды. Решить насколько глубоким будет котлован.

Преимущества и недостатки

Преимущества вертикальных трубопроводов, изготовленных из пластиковых колец:

  • малый вес вкладышей;
  • высокая прочность материала;
  • устойчивость к длительному воздействию агрессивных сред;
  • вода не получает неприятный привкус после протекания через пластиковый колодец;
  • высокая герметичность соединений;
  • на стенках не скапливается налет, грязь;
  • срок службы пластика около 50 лет;
  • если один из элементов будет деформирован, его можно заменить самостоятельно.

Серьезных недостатков у пластиковых вкладышей нет. Некоторые выделяют их подвижность под воздействием зыбкости окружающей среды, но этот недостаток легко решается с помощью изготовления внешнего фильтра из щебня, гравия.

Цены

В продаже можно найти сборные комплекты колодцев из пластика любого размера. Цена зависит от глубины скважины, полимера из которого они изготовлены. Средняя стоимость комплекта, который состоит из 4 колец, крышки, основания — 15000 рублей.

Выводы и полезное видео по теме

Ролик демонстрирует процесс установки пластиковой вставки с последующей подготовкой водозаборного сооружения к эксплуатации:

Как сделать донный фильтр для очистки колодезной воды:

https://youtube.com/watch?v=_NZb2C7SmAQ

В некоторых местностях собственная водозаборная выработка – единственный способ получать питьевую и техническую воду. Использование вставки из пластика способно продлить срок службы сооружения, а значит, сэкономить на повторных работах по бурению или рытью новой.

При правильной установке, вставка может быть использована повторно, если скважина придет в негодность. Это полезное приобретение, которое удешевляет работы по оборудованию скважин.

Есть, что дополнить, или возникли вопросы по использованию полимерной вставки для колодца – можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
