Регулятор освещения для лампы накаливания — принцип действия

Принцип работы

Свечение обычной лампочки накаливания происходит за счет нагрева металла. Вольфрамовая нить при пропускании электрического тока мгновенно раскаляется и начинает светиться. Так как все происходит мгновенно, то нить накаливания меняет свою температуру на сотни градусов за сотые доли секунды, а её сопротивление падает в десятки раз. Это приводит к деградации и перегоранию нити. Если же замедлить процесс нагрева, то можно увеличить срок службы в несколько раз.

Блок питания

Чтобы достичь замедления обычно используют схему с конденсаторами. В момент включения устройства в сеть разряженные конденсаторы будут уменьшать нагрузку на лампочку. Когда конденсатор заряжается полностью, нагрузка растет и лампочка получает полное напряжение. В момент выключения питания конденсаторы начинают разряжаться и поддерживать напряжение, за счет этого нить перестает светиться не мгновенно, а плавно гаснет за несколько секунд.

Уменьшая напряжения и создавая плавное нарастание тока в цепи, устройство позволяет уменьшить деградацию нити. Ударный скачок температуры и тока превращается в плавное повышение температур и небольшое повышение силы тока на большом промежутке времени.

Устройство плавного пуска

Это более сложное устройство для плавного повышения напряжения. Если простейший блок питания состоит из конденсатора, резистора и тиристора, подключенных к сети через диодный мост, то устройство плавного включения более сложное и точнее калибрует нагрузку на лампу.

Принцип работы такой же, как и у обычного блока питания, но с небольшим усложнением схемы устройства. Для большей точности и плавности повышения напряжения используется двойной каскад тиристоров или схема с транзистором и тиристором. Принципиальная схема состоит из двух веток — по одной устанавливается конденсатор с резистором, на второй тиристор или транзистор служащий ключом. Аналогично с блоком питания, при заряде конденсатора происходит полный запуск лампы.

Чаще всего устройство плавного включения выполняется в небольших корпусах и предназначено для скрытого монтажа в плафонах или светильниках. Подключение происходит последовательно с источником освещения. Если лампа накаливания рассчитана на меньший ток, то устройство плавного включения устанавливается до понижающего трансформатора.

Диммирование

Диммирование это в первую очередь изменение силы тока и как следствие этого яркости освещения. Первые диммеры были созданы на базе реостата, сейчас используют полупроводниковые элементы — симистор и динистор. Принцип работы диммера следующий: регулировкой яркости пользователь устанавливает сопротивление потенциометра. Чем больше сопротивление, тем тусклее горит нить накаливания. Основной элемент диммера — это симистор, который служит выключателем. Симистор начинает пропускать ток только, если на его концах определенная разность потенциалов, если она меньше – цепь размыкается. Эту разность потенциалов создает конденсатор заряжающийся от общей цепи.

В целом получается так – конденсатор накопил заряд, выпустил его и создал разность потенциалов. Симистор включается и лампа начинает работать. Когда заряд в конденсаторе заканчивается, разность потенциалов уменьшается и симистор выключается. Этот цикл происходит каждую полуволну переменного тока.

Собственноручное изготовление УПВЛ

Устройства, с помощью которых можно запустить плавное включение, можно изготовить самостоятельно. Для тиристорной схемы в цепь выпрямительного моста включена лампа. Она выполняет роль ограничителя. В плечи выпрямителя сдвигающая цепочка и сам тиристор. Установка диодного моста обязательна.

После того как напряжение было подано на схему, ток, проходя через вольфрамовую спираль и выпрямительный мост, попадает в резистор. Емкость электролита начинает нагреваться. Тиристор открывается и пропускает через себя ток. Вольфрамовая нить плавно нагревается, время нагрева зависит от резистора и конденсатора.

Схема на основе симистора

В схеме плавного включения осветительных приборов симистор выступают в роли силового ключа. Дроссель как основная деталь представляет собой катушку из медных проводков, на сердечник которой намотан магнитопровод. Сила тока в обмотках нарастает постепенно, магнитное поле не способно быстро изменить направление. Симистор (симметричный тиристор) объединяет под корпусом 2 стабилизатора.

В роли ограничителя тока выступает резистор, передающий напряжение на электрический электрод. Цепочка, задающая время, подключена к резистору и емкости электролита. В сравнении с тиристорным прибором симистор имеет несколько недостатков: при работе с индуктивной нагрузкой выбросы напряжения критичны.

Приборы способны быстро переключаться. Надежность устройствам обеспечивает отсутствие механических деталей и контактов. Чтобы увеличить габариты, симистор необходимо соединить с радиатором, чтобы минимизировать степень нагрева электронных ключей. Вентиляторы можно оборудовать дополнительно, они способствуют быстрому охлаждению электронных деталей.

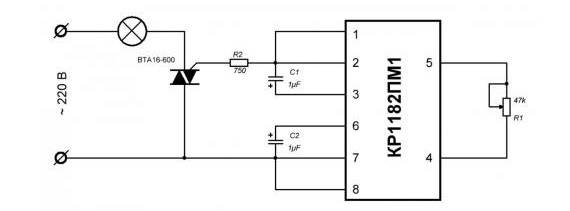

На основе микросхемы

Микросхемы, позволяющие осуществить плавный запуск, были специально разработаны для более быстрого построения регуляторов фазы. Конструкция небольшого размера способна контролировать напряжение, поступающее в лампу (до 150 В). Чтобы увеличить силу тока при наличии нескольких осветительных приборов в одном помещении, к микросхеме подсоединяют симистор.

Приборы можно использовать при плавном запуске не только ламп накаливания, но и галогеновых лампочек. Чтобы продлить срок эксплуатации электроприбора, в них можно установить аналогичные по механизму действия детали.

Внутри большинства микросхем присутствуют детали, отвечающие за усиление сигнала. Нагрузка полностью отключается на нуле. Управляющая цепь замыкается под воздействием конденсатора, который заряжается достаточно быстро. Это позволяет сформировать плавный разгон. Чтобы иметь возможность быстро отключить подачу электроэнергии, целесообразно установить аварийный выключатель.

Несовместимость диммера

А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.

Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.

Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.

Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.

Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.

Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.

Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.

Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.

Лучшие производители диммеров

Назовем несколько известных брендов электротехнических товаров, в каталогах которых значительное место отведено мелким изделиям, в том числе и различным видам светорегуляторов.

Legrand. Крупная французская компания, считающаяся лидером на мировом профильном рынке.

На многочисленных предприятиях, расположенных в 80-ти государствах, производится более 215 тысяч наименований продукции, включая разнообразные модификации диммеров.

Светорегуляторы Legrand отличаются надежной безопасной работой и долгим сроком пользования. Модельный ряд довольно широк: в каталогах можно найти как традиционные, так и оригинальные варианты.

Для диммеров из серии Celiane характерны высокие рабочие характеристики, а также изящный дизайн. Для оформления устройств производитель предлагает также сменные рамки различных цветов

К числу преимуществ можно отнести гибкую ценовую политику. Фирма предлагает как эксклюзивные дорогостоящие приборы, так и устройства по бюджетной цене.

Simon. Испанский холдинг со штаб-квартирой в Барселоне. Компания специализируется на выпуске электроустановочной техники разных ценовых категорий. В ассортименте представлены линейки элитной продукции и модели бюджетного класса.

Изделия Simon практичны, функциональны, имеют оригинальный внешний вид. В каталогах можно найти различные модификации светорегуляторов, включая сенсорные и поворотные, а также эффектные решения с подсветкой.

Dernek GROUP. Крупный производитель, выпускающий всевозможные электротехнические изделия под маркой Lezard, ставит своей задачей выпуск доступной продукции высокого качества.

Dernek ориентируется прежде всего на массовый спрос, предлагая товары с простым дизайном по демократичным ценам.

Изделия, включенные в линейку Mira (Lezard), предлагаются в различной цветовой гамме. Среди предлагаемых вариантов – эффектный оттенок «золотой металлик»

В то же время электроприборы Lezard демонстрируют хорошие рабочие свойства. При их изготовлении применяется высококлассный пластик и нержавеющая сталь, а продуманный механизм устройства снабжен предохранителем.

Berker. Немецкая семейная фирма, основанная в 1919 году. Вся произведенная под этим брендом продукция выпускается на крупном предприятии, расположенном в Германии в г. Шальксмюле.

Преимущественно бренд выпускает изделия в традиционном дизайне по доступным ценам. Для диммеров Berker характерно безупречное качество механизмов, удобство в использовании, аккуратный внешний вид.

Schneider Electric. Основанная еще в XIX столетии французская компания предлагает большой ассортимент электрофурнитуры, которую высоко ценят профессионалы.

Среди фирменной продукции кнопочные и поворотные регуляторы, а также универсальные модели, подходящие для разных типов ламп.

Для продукции компании «Шнейдер» характерен оригинальный дизайн, а также эксклюзивное качество, гарантирующее надежную работу и долгий срок эксплуатации изделий

Высококлассные изделия отличаются надежностью и прочностью, использованием модулей и сменных рамок. К недостаткам можно отнести лишь относительно высокую стоимость.

ABB. Шведски-швейцарская компания, занимающая лидирующую позицию в выпуске высокотехнологичного электрооборудования.

При производстве продукции используются ударопрочные и стойкие к UV-излучению материалы, что сообщает изделиям повышенную прочность и продлевает срок эксплуатации.

Дизайн светорегуляторов отличает элегантность и выразительные цвета; даже в базовых коллекциях применяются эффектные флуоресцентные марки.

К достоинствам можно отнести также легкость в монтаже, комфорт в применении, возможность модульных решений.

Makel. Турецкий производитель, занимающийся выпуском электротехнических товаров почти четыре десятка лет.

Линейки изделий изготовляются на немецком оборудовании при тщательном контроле всех процессов. В каталоге представлены различные виды продукции, экспорт которой ведется в 40 стран мира.

Демократичные товары Makel выпускается в большом ассортименте, благодаря чему легко подобрать привлекательную модель диммера или другой электрофурнитуры

Доступные изделия Makel отличаются хорошими рабочими характеристиками, практичностью и функциональностью.

Чтобы облегчить монтаж, используются окрашенные в разные цвета проводники, а также прочные крепежные зажимы, гарантирующие устойчивые контакты.

Больший срок службы

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

Готовые решения

Существует масса УПВЛ от российских и зарубежных брендов, которые дают возможность реализовать плавное включение света. Стоимость таких устройств напрямую зависит от их функциональности. Одни модели взаимодействуют исключительно с лампами накаливания, другие дополнительно взаимодействуют с галогенными лампочками. Даже бюджетные модели способны долгое время переносить нагрузку до 300 Вт.

Постепенное включение лампочки можно реализовать также посредством фазового регулятора. Его конструкция схожа с УПВЛ, но система управления сложнее и регулятор способен выдерживать большую нагрузку. Размеры устройства устанавливаются габаритами радиатора, который отводит тепло от силового компонента схемы.

Недостатки ламп накаливания

Помимо перечисленных достоинств, есть недостатки, послужившие причиной разработки новых источников искусственного освещения:

  • низкий электрический и световой КПД;
  • скачок тока в момент розжига лампы;
  • преобладание в световом потоке желтой и красной частей спектра;
  • небольшой срок службы ламп накаливания (не более 1 тыс. часов);
  • хрупкий материал колбы чувствителен к вибрациям;
  • при разрушении нити возможен разрыв внешней стеклянной оболочки;
  • зависимость ресурса и светового потока от напряжения питания;
  • нагрев внешней оболочки до +290…+330°С;
  • для установки ламп мощностью выше 150 Вт требуется применение светильников и коммутационных элементов из термостойких материалов;
  • падение яркости излучения по мере выгорания нити;
  • световой поток негативно влияет на зрение человека (из-за слепящей яркости), что требует использования абажуров или матового покрытия на колбу.

Причины преждевременного перегорания

Диммер для лампы накаливания

В подавляющем большинстве случаев лампы накаливания перегорают при включении, когда у спирали наименьшее электрическое сопротивление. Холодная нить накала обладает в 10 раз меньшим сопротивлением, нежели разогретая. В итоге при зажигании лампы показатель тока достигает отметки 8 А, что может оказаться критическим для холодной спирали.

Продлить эксплуатационный срок источника освещения поможет УПВЛ – плавное включение ламп накаливания 220 В, схема которого несложна. Задача такого прибора – постепенное повышение напряжения на нагрузке, резкие рывки тока в первые секунды после зажигания исключаются. Плавный прогрев спирали даёт возможность увеличить ресурс лампы в 2-3 раза, вместо заявленных 1000 часов.

Принцип работы

Строение диммера и принцип работы

Для размеренного повышения подаваемого напряжения достаточно, чтобы фазовый угол нарастал всего за 2-3 секунды. Рывок тока сглаживается, что способствует плавному разогреву спирали.

При зажигании лампочки полуволна отрицательного типа подаётся сквозь диод, показатель питания при этом равняется лишь половине напряжения. Заряд конденсатора происходит в положительный полупериод. Когда показатель напряжения на нём повысится до показателя открывания тиристора, на источник освещения подаётся полное сетевое напряжение и он светится в полный накал.

Электрик в доме

Предлагаю вашему вниманию два простых устройства плавного включения ламп накаливания, которые можно сделать своими руками. Устройства позволяют существенно повысить срок службы ламп накаливания. Дело в том, что даже если у вас исправен выключатель, патроны и отлично выполнены все соединения проводки, то всё равно лампы накаливания могут быстро перегорать из-за резкого скачка тока во время включения. Это происходит потому, что сопротивление вольфрамовой нити накаливания в холодном состоянии намного меньше, чем в разогретом. Поэтому в момент включения и происходит резкое увеличение тока. Другие причины перегорания ламп описаны в предыдущей статье.

Устройство плавного включения ламп накаливания на тиристоре

Устройство плавного включения на тиристоре

На схеме обозначено:

  • S1 — выключатель
  • L1 — лампа накаливания
  • D1-D4 — диоды Д226
  • VS1 — тиристор КУ202М
  • R1 — резистор МЛТ-1, 16 кОм
  • C1 — конденсатор К50-35, 10 мкФ, 300В

Работа схемы

В схеме лампа накаливания и управляющая розжигом лампы схема включены последовательно. После замыкания контактов выключателя S1 напряжение поступает на диодный мостик, выпрямляется мостиком и поступает на цепочку резистор (R1) — конденсатор (C1), в начале тиристор немного приоткрывается, далее в течении зарядки конденсатора на управляющий электрод тиристора подаётся всё большее положительное напряжение, после полной зарядки конденсатора тиристор полностью открывается и лампа зажигается на полную мощность.

Детали схемы

Лампа накаливания (или группа ламп, включённая параллельно) рассчитана на номинальное напряжение 220-240 В, мощность ламп определяется параметрами диодного моста и тиристора, при указанных деталях мощность не должна превышать 130 Вт.

Вместо указанных диодов Д226 можно применить любые другие выпрямительные, рассчитанные на обратное напряжение не ниже 300В и на ток, необходимый для нужной мощности ламп. Например мостик из диодов Д246Б выдержат мощность ламп до 2 кВт.

Тиристор КУ202М можно заменить на КУ202Н(К,Л), Т122-25-12, Т122-20-11, эти тиристоры выдержат мощность ламп минимум до 2 кВт.

Резистор любой, номинал резистора можно менять для изменения времени розжига лампы, мощность рассеяния не менее 1 Вт, лучше даже взять 2Вт.

Конденсатор тоже можно использовать любой, даже неполярный, на напряжение не ниже 300В, в принципе ёмкость можно уменьшить даже до 0,5 мкФ, в этом случае розжиг будет происходить почти мгновенно, но этого достаточно для увеличения срока службы ламп.

Также можно доработать схему и получить димер, для этого резистор R1 нужно заменить на последовательно соединённую цепочку из постоянного на 8-12 кОм и переменного на 5-8 кОм. Удобно будет использовать переменный резистор с встроенным выключателем.

Устройство плавного включения ламп на микросхеме

Устройство плавного включения на микросхеме

На схеме обозначено:

  • L1 — лампа накаливания
  • C1, C2 — конденсаторы К53-4, 1 мкФ, 16В
  • C3 — конденсатор К53-4, 100 мкФ, 16В
  • DD1 — микросхема К1182ПМ1
  • S1 — выключатель
  • R1 — резистор МЛТ-0,25, 4,7 кОм

Данная схема позволяет подключать нагрузку мощностью до 150 Вт, при напряжении 80-270 В.

Номиналы R1 и S1 можно изменять для изменения времени разгорания ламп. Также можно заменить резистор R1 на переменный и получится димер.

Оба представленных устройства не предназначены для люминесцентных, энергосберегающих и светодиодных ламп.

Будет интересно почитать:

Выбор автоматического выключателя

Как выбрать сварочный аппарат

Автоматический освежитель воздуха

Рубрики: Полезные устройства, Электронные устройства Метки: Устройства защиты, электроника

Плавное включение и выключение нагрузки

Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля. Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах. От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:

Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды) В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3. Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж. Вот весь набор элементов, которые мне понадобились:

Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.

Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.

Расходы: 1. Резисторы 0,25 рубшт. х4 = 1 Руб 2. BC817 = 3 руб. 3. IRF9540S = 35 руб 4. Конденсатор 8 руб 5. Клеммы 21,5

Итог: Всего за 70 руб. мы получаем довольно интересное устройство. P. S. Видео с работой устройства:

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

  • туристорная;
  • симисторная;
  • специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

  • лампа накаливания;
  • 4 диода (для создания выпрямительного моста);
  • туристор;
  • конденсатор (10 мкФ);
  • 2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

  • дроссель;
  • 2 резистора;
  • конденсатор;
  • диод;
  • симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

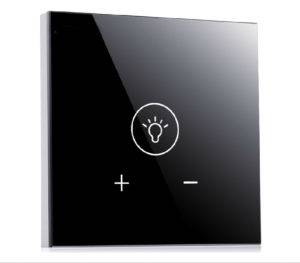

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.
