Возможные причины, если не горит лампочка
- Сгорел патрон.
- Сгорела проводка люстры.
- Сгорел выключатель.
Начинаем искать причину, по порядку.

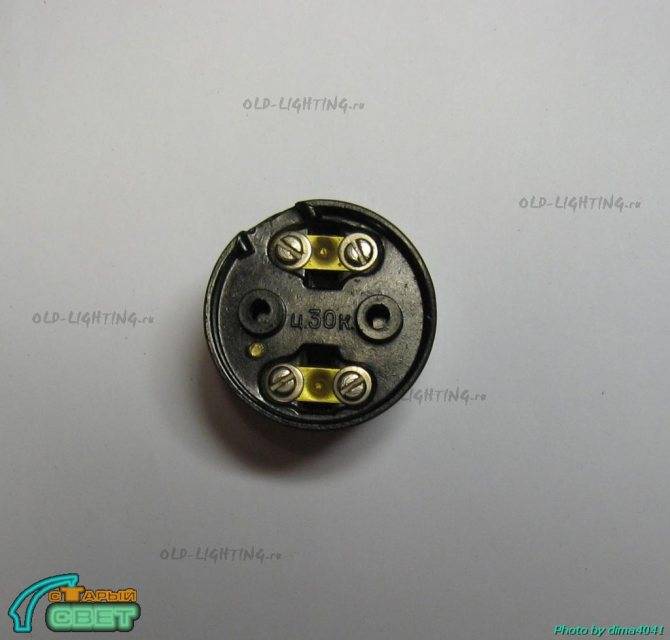

Патрон люстры
Проверяем патрон. В патроне обычно сгорает язычок, который контактирует с цоколем лампочки. Зачастую он и не сгорает вовсе, а всего лишь либо:
- Поджимается сильно и нет контакта с лампочкой.
- Загрязняется и так же нет контакта с цоколем лампочки.
Ремонт: если поджался, то отгибаем или выгибаем (смотрите видео ниже), если загрязнился то чистим, чистку можно произвести по принципу ремонт пульта.
Проводка люстры
Если сгорела проводка, то нужно найти это место.
- Обычно перегорает провод в самой люстре, там провод по сечению тоньше, чем провода в стене и вообще там провода
тонкие очень, особенно в китайский люстрах, светильниках и бра.
Возможно провод и целый, а просто оторвался или перегорел от контакта основного провода напряжения или самого патрона.
Причины неполадок в люминесцентных лампах
Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.
Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.
Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.
Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.
В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.
Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.
Наиболее распространённые причины неисправности
Качество работы осветительного прибора подобного типа зависит от многих факторов. И если хотя бы одно условие не выполнено, то правильная работа лампы уже невозможна, а мерцание люминесцентных ламп обеспечено. Начиная разбираться в причинах поломки светильника, стоит рассмотреть самые банальные варианты.
Первое, испорченная люминесцентная лампа. Возможно, пришло время заменить старую лампу на исправно работающую, и проблема будет решена.
Второе, поломки электросети, в которую включена ЛДС. Возможно, присутствуют скачки напряжения, разъединения или плохой контакт, которые влияют на корректную работу люминесцентного источника света. Если со скачками напряжения, скорее всего, придется смириться, то поломки электросети можно устранить. Проверьте, нет ли перебоев линии подачи тока и качество контактов подключения самого светильника.
Третье, если температура в помещении ниже 10 градусов тепла по Цельсию, то лампа может мигать или не зажигаться вовсе.
Выключатель с подсветкой
Как уже говорилось ранее, подобные рубильники зачастую являются причиной сбоев в работе ЛДС. Дело все в том, что при включенном состоянии силовые контакты выключателя замкнуты между собой и мини-лампочка в коммутаторе не работает, при выключении — она загорается. А если она горит, то значит, к ней поступает электрический ток. Схема движения тока в такой цепи состоит из сети, индикатора и люстры. Да, этот ток невелик, однако, он может служить неплохой зарядкой для конденсатора люминесцентной лампы. В тот момент, когда конденсатор достигает достаточного уровня заряда для включения — происходит вспышка. Он разряжается, а процесс запускается заново. Цикл продолжается до тех пор, пока свет не будет включен.
Неправильно подключенная электропроводка
Корректно выстроена схема подключения люминесцентной лампы — это, несомненно, важная часть. При несоблюдении банальных правил радиофизики, вы можете не только испортить ЛДС, но и навредить себе и окружающим. Существуют различные схемы подключения, но их общий принцип прост. При подключении электропитания в стартере возникает разряд, и замыкаются электроды, после этого ток в цепи электродов и стартера ограничивается сопротивлением дросселя — возрастает ток в лампе, нагреваются электроды. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс, который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит – стартер не будет участвовать в схеме работы, его контакты будут и останутся разомкнуты.
Если причина неисправности в неправильно выстроенной схеме подключения, то нужно полностью разобрать все части цепи. Выстроить их в верном порядке. Протестировать работу лампы.
Помните, что для ремонта техники, зависимой от электрической сети, вам необходимо обладать определенным набором радиотехнических знаний. Также при себе нужно иметь специализированные инструменты: мультиметр, паяльник, набор отверток, запасные части аппарата и другое.
Ремонт цокольных галогенных лампочек
Продающиеся в магазине лампочки на цоколь Е27 и ему подобные не всегда люминесцентные. Здесь отличие в том, что является источником света. В нашем случае испускать его должен люминофор. А если просто используется матовое стекло, это уже иной тип лампочек.

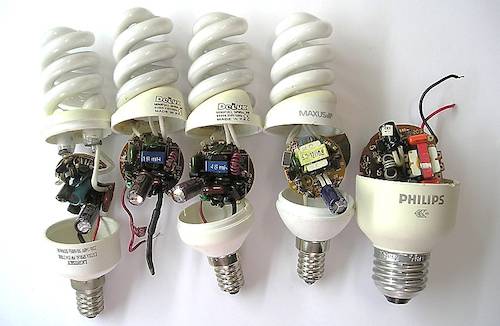

Импульсный блок питания
Внутри цоколя находится драйвер (формирователь напряжения). Если лампочка сломалась, пора отсоединить резьбу с основанием и посмотреть, что внутри. Понадобится маленькая шлицевая отвёртка (даже индикаторная сойдёт). Колба снимается, внутри обычный импульсный блок питания, как показано на снимке. Чтобы устранять неисправности люминесцентных светильников, следует хорошо разбираться в электронике.
Схема состоит из диодов, резисторов, конденсаторов, одного дросселя, импульсного трансформатора и пары транзисторов. Принцип работы описывали выше, что касается колбы, она отличается от своих старших сородичей толщиной и формой. Не более.
До проверки потрудитесь вычертить на листочке схему печатной платы, многое станет ясным. Монтаж выполнен в один слой, мы не видим особых сложностей. Номиналы элементов написаны здесь же, по печатной плате, как водится у зарубежной электроники, идут поясняющие обозначения.
{SOURCE}
Неисправности люминесцентных ламп
Большие размеры таких осветительных приборов и не очень презентабельный дизайн стали причиной их использования на таких объектах, производственные цеха, магазины и офисы. В жилых строениях они применяются не столь массово. Неисправности люминесцентных ламп имеют специфический характер и требуют определенных знаний для выполнения ремонта. Трудность заключается в том, что конструкция содержит довольно много элементов. Все эти компоненты выполняют конкретные функции по запуску и поддержанию разряда прибора в необходимом эксплуатационном состоянии. А увеличение составляющих деталей любой конструкции обычно снижает параметры надежности и делает ее более уязвимой к выходу из строя.
Поиск проблемы
Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.
Выключатель
Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.
Обратите внимание! Если перестала включаться часть лампочек в люстре с несколькими осветительными группами, проблема обычно состоит именно в выгоревших контактах. Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры
Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки
Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки
Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.
Обратите внимание! Если лампочка не загорается после первого нажатия, но при повторных включается, проблема обычно в выключателе
Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.
Лампочки
Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.
Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.
В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.
Электропроводка
Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.
В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.
Обратите внимание! Если напряжение от распредкоробки подтверждено, но после нажатия клавиши на выключателе все равно не горят лампочки, — проблема в самом светильнике
Почему не горит лампа дневного света: как отремонтировать своими руками
Лампами дневного света принято называть люминесцентные источники освещения. Они отличаются низким энергопотреблением, высоким сроком службы. Спектр излучения визуально близок к солнечному. Существенным недостатком ламп дневного света служит то, что их нельзя подключать непосредственно к сети. Необходимо использовать специальную пускорегулирующую аппаратуру (ПРА). Устройства ПРА создают возможность возникновения устойчивого газового разряда и равномерность светового потока во время работы.
Конструкция светильника
Причины перегорания ламп дневного света зависят от пускорегулирующего устройства
Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.
Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.
Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.
Существует два принципиально различных типа пускорегулирующей аппаратуры:
- электромагнитный, в котором используется дроссель и стартер;
- электронный, собранный на радиоэлектронных компонентах.
Любое несоответствие параметров или выход из строя одного из элементов приводит к полной неработоспособности светильника.
Как отремонтировать люминесцентный светильник
Оптимальный способ ремонта – замена неисправного элемента
В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.
Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.
Неполадки и их устранение
Определить перегорание люминесцентной лампы можно по нескольким факторам:
- лампа не включается при подаче напряжения;
- при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
- прибор долго мерцает, но не может разгореться в полную силу;
- при работе слышен сильный гул;
- лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.
Лампа в момент пульсации.
Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.
Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.
Если дело в патроне, почистите контакты спиртовой жидкостью, зачистите шкуркой и в случае необходимости измените их положение относительно колбы. Возможно, проблема в слабом контакте между компонентами системы.
Если светильник исправен, проблема в лампе.
Целостность спиралей электродов
Первый этап проверки колбы это измерение сопротивления в контактах системы мультиметром. Установите режим проверки сопротивления, выбирая минимальный диапазон значений. Щупы приложите к контактам лампы с обеих сторон.
Нулевое сопротивление свидетельствует о разрыве нити между электродами во внутренней части колбы. На исправном устройстве показатель сопротивления будет находиться в диапазоне от 3 до 16 Ом в зависимости от характеристик модели.
Неисправности в электронном балласте
В современных осветительных приборах для стабилизации напряжения используется электронная пускорегулирующая аппаратура. Рекомендуется сначала попробовать заменить балласт на рабочий и проверить исправность системы. Если причина в нем, можно приступать к самостоятельной починке устройства.
Неисправный ЭПРА.
Первым делом меняется предохранитель. Слабое свечение электродов свидетельствует о пробитом конденсаторе. Его можно заменить, но лучше сразу подбирать конденсатор с рабочим напряжением 2 кВ. Это даст запас надежности, поскольку в подавляющем большинстве дешевых ЭПРА применяются конденсаторы с показателями не более 400 В. Такие элементы плохо переносят нагрузки и быстро сгорают.
Проверять балласт после ремонта нужно только с подключенной нагрузкой, поскольку работа вхолостую быстро приведет к поломке.
Как проверить дроссель
Неисправность дросселя обычно выражается гудением светильника, темнеющими краями колбы, перегревом, сильным мерцанием во время работы. Если хоть один из этих признаков имеет место, надо проверить элемент сопротивления.
Проверка дросселя.
Проверка включает шаги:
- Из светильника вытаскивается стартер.
- Контакты в патроне замыкаются накоротко.
- Колба вытаскивается из паза, контакты в патронах закорачиваются.
- Включается мультиметр в режиме измерения сопротивления.
- Щупы подсоединяются к контактам в патроне лампы. Бесконечное сопротивление говорит об обрыве обмотки, малое значение в области нуля – о межвитковом замыкании.
Как проверить стартер
Если лампа мерцает, но не загорается в полную силу, надо проверить стартер. Проверка возможна только при последовательном подключении лампочки на 60 Вт и стартера к сети.
Как проверить емкость конденсатора тестером
Проблема с конденсатором может оказать существенное влияние на всю систему, снизив КПД с 90% до 40%. Конденсатор подбирается по мощности конкретной лампы. К примеру, для 40 Вт оптимальный конденсатор емкостью 4,5 мкФ.
Проверка конденсатора тестером.
Емкость проверяется мультиметром или тестером.
Проверка мультиметром
Мультиметр очень полезный инструмент для эффективной проверки узлов лампы. Переключите его в режим прозвонки или измерение сопротивления в минимальном диапазоне.
Если при подключении щупов к контактам колбы на дисплее мультиметра появляется конкретное значение, лампа исправна. Отсутствие сигналов говорит об обрыве нити. Проверка других узлов осуществляется так же. Нужно лишь заранее ознакомиться с номинальными значениями сопротивлений на контактах и прозвонить их. Даже минимальное отклонение может стать причиной поломки.
Проверка ЛЛ мультиметром.
Принцип работы устройства
Понять принцип работы люминесцентной лампы можно на примере схематического изображения, представленного ниже.
Схема включения люминесцентной лампы с дросселем и стартером
На ней можно увидеть:
- пускорегулирующий аппарат (стабилизатор);
- трубку лампы, включающую в себя электроды, газ и люминофор;
- слой люминофора;
- стартерные контакты;
- стартерные электроды;
- цилиндр корпуса стартера;
- пластинку из биметалла;
- наполнение колбы из инертного газа;
- нити накаливания;
- излучение ультрафиолета;
- пробой.
Слой люминофора наносится на внутреннюю стенку лампы для того, чтобы преобразовать ультрафиолет, который невидим человеку, в освещение, принимаемое обычным зрением. При изменении состава этого слоя можно изменить оттенок цвета осветительного прибора.
Итак, зная устройство лампы и схему светильника, можно приступать к его восстановлению.
Неисправность дросселя
Признаки неисправности дросселя могут быть следующими:
- Нормальный запуск лампы, но в процессе её работы видно неравномерное заполнение разрядом пространство в колбе между электродами, а на отдельных её участках свечение в виде змейки. Необходимо проверить значение рабочего и пускового токов лампы. В случае их выхода за пределы нормы, указанные в вольтамперной характеристике, дроссель следует заменить.
- Перегорание спирали в лампе и выход её из строя – признак частично или полностью пробитой изоляции обмотки. Ремонт – замена дросселя.
- Постоянное гудение дросселя – результат вибрации пластин его магнитопровода. Устраняется заменой дросселя.
Неисправен дроссель в ЭмПРА
Многие неисправности люминесцентных ламп связаны с дросселем, содержащимся в схеме ЭмПРА. Внешне это проявляется следующим образом:
- Светильник не включается совсем.
- После включения по краям образуется тусклое свечение, но прибор полностью не загорается. Лампа может ярко вспыхнуть и больше не гореть.
- Становятся хорошо заметны мерцания, а само свечение очень тусклое.
- Вдоль стеклянной колбы возможно появление светящегося бегающего потока, поверхность засвечена неравномерно и т.д.
- В то время как лампа светится, становится хорошо заметна чернота по краям трубок.
Проверку следует начинать с наличия сетевого напряжения, которое может полностью отсутствовать, например, из-за обрыва на линии. Затем проводится визуальный осмотр и проверка целостности спиралей. Если они оборваны, лампу необходимо заменить. Далее проверяется состояние контактов в патроне, выясняется исправность стартера. Если все элементы в норме, можно переходить к проверке дросселя.
В первую очередь с помощью мультиметра измеряется его сопротивление. Тестер выставляется в нужный режим и проводятся замеры. Все последующие действия будут зависеть от результатов измерений:
- На табло мультиметра знак бесконечности – дроссель сгорел, не работает и его нужно менять.
- Сопротивление менее 40 Ом свидетельствует о межвитковом замыкании. В таких случаях лампа работает лишь короткое время и затем сгорает. То есть, дроссель также подлежит замене.
- При нулевом сопротивлении в дросселе, как правило, имеет место короткое замыкание. Стартер будет неоднократно пытаться запустить лампу, но она не включится. Дроссель необходимо менять.
- При отсутствии мультиметра можно выполнить частичную проверку путем прозвонки. Если дроссель в нормальном состоянии, то индикатор будет реагировать – светиться или пищать. Отсутствие какой-либо реакции указывает на неисправность или обрыв индукционного устройства.
Почему в доме моргает свет?
Причин, по которым может мерцать лампочка, несколько. Начиная от неправильно проведенной и подключенной проводки, до проблем с трансформатором. В первую очередь, после обнаружения мерцания света, необходимо поспрашивать соседей, есть ли у них такая проблема. Если мерцание света в квартире замечено не только вами, значит проблема не в вашей проводке, а в общем трансформаторе. В этом случае вам необходимо обратиться к электрикам, с просьбой решения возникшей проблемы.
Если же моргает свет, только в вашей квартире, необходимо выяснить, мигает ли она постоянно или только некоторое время после нажатия включателя, во всех ли комнатах мигает или только в нескольких.
Одной из причин, почему моргает свет, может быть понижение напряжения в сети, регулирующему аппарату просто не хватает мощности включить лампочку. Если при включении, свет моргает на протяжении более 10 секунд, то значит, скачек напряжения вызван подключением к сети мощного аппарата, например сварочного.
Порядок действий при неисправности люминесцентных ламп
При эксплуатации таких ламп могут появиться неисправности в схеме включения вспомогательной аппаратуры — стартера и дросселя. Если в данной схеме лампа не зажигается, необходимо проверить исправность электросети, а также отдельных элементов схемы включения лампы.
Нормальная эксплуатация лампы существенно зависит от внешних условий — от напряжения питающей сети и от температуры окружающего воздуха.
При исправности электросети и всех элементов схемы включенная лампа все же может не зажигаться, если температура окружающей среды меньше +10° С и если колебание напряжения питающей сети превосходит 6–7%. Зажигание лампы происходит обычно не сразу, а после нескольких срабатываний стартера. Полная длительность зажигания не должна превосходить 15 с. Если в течение этого времени лампа не загорится, то возможны неисправности, которые могут быть как в самой лампе, так и в отдельных элементах схемы включения.
Классификация люминесцентных ламп
Светильники с люминесцентными лампами классифицируют по следующим признакам:
- Мощность. Это главный параметр лампочки, обозначается в ваттах.
- Диаметр колбы. Чем толще лампочка, тем ярче свечение. Величина указывается в миллиметрах. Иногда компании-производители пишут длину колбы (через дробь).
- Разновидность пуска. Бесстартерные лампы обозначают как RS, а работающие со стартером — PHs.
- Форма колбы. Для линейных маркировка не применяется. Для фигурных используются такие обозначения: U — дугообразные, R — с рефлектором, S — спиралевидная, C — свеча, G — кольцо, T — таблетка).
