Делаем кондиционер своими руками из холодильника, пластиковых бутылок и прочих вещей

Из старого холодильника, либо морозильной камеры

Если у вас дома или в гараже пылится старая ненужная морозильная камера или холодильник, вы можете испытать этот вариант кондиционера своими руками. И то, и то оборудование может хорошо охладить воздух в помещении.

Нужно зафиксировать в оконном проеме морозильную камеру так, чтобы абсолютно все щели были устранены. Задняя стенка оборудования генерирует тепло, поэтому нужно поставить ее в сторону улицы, а саму морозильную камеру в направлении в помещение.

Известно, что внутри камеры накапливается холод. И для его выведения наружу и освежения помещения, к дверце аппарата нужно установить обычный вентилятор.

Еще стоит проделать пару отверстий для сбора теплого воздуха по бокам дверцы. Самодельный кондиционер из морозильной камеры готов и будет хорошо охлаждать пространство даже при очень высоких температурах.

Для создания кондиционера собственными руками из холодильника нужны следующие детали:

  • собственно, старый холодильник;
  • два простых вентилятора;
  • электролобзик с пилкой для металла;
  • пена для монтажа.

Один из вентиляторов нужно вмонтировать в дверцу холодильника. Он предназначен для втягивания воздуха внутрь оборудования.

Далее следует проделать в холодильнике такое отверстие, чтобы в него могла войти пластиковая трубка. Оно нужно для выведения охлажденного воздуха наружу.

Монтажной пеной нужно закрыть лишние отверстия. Другой вентилятор нужно установить в направлении к конденсатору.

Он нужен для того, чтобы по максимуму отводить тепло. В конце проделанной работы нужно включить прибор в электросеть.

Плюсы и минусы самодельных охладителей

Несомненное достоинство импровизированных кондиционеров, изготовленных в домашних условиях, — дешевизна. Как правило, большинство компонентов, необходимых для сборки, можно отыскать в собственной кладовой либо гараже. Остальные детали приобретаются в торговой сети за относительно небольшие деньги.

Собирая своими руками любую из предложенных разновидностей охладителей, надо понимать, что вам придётся мириться с многочисленными недостатками подобных агрегатов:

  1. Модели, использующие проточную воду, неэффективно работают при подключении к трубам холодного водоснабжения. Причина — слишком высокая температура подаваемой воды. Вдобавок кондиционер «наматывает» кубометры на счётчике, а за это нужно платить.
  2. При использовании колодезных и скважинных версий водяных установок возникает вопрос, куда девать прокачанную через радиатор воду.
  3. Ледовые устройства неплохо охлаждают помещения, но при этом увлажняют воздух. При перенасыщении влагой жара в комнате превращается в духоту после отключения аппарата.
  4. Лёд нужно замораживать в холодильнике, то есть, затрачивать электроэнергию и оплачивать её. Нюанс второй: пока вы охлаждаете одну комнату самодельным кондиционером, в соседней холодильник нагоняет тепло, выделяемое при заморозке воды.
  5. Охлаждение с помощью фреонового контура от старого холодильника малоэффективно, потому что система не предназначена для работы в таком режиме. Опять же, непрерывно действующий компрессор «накручивает» счётчик электричества.

Самодельные кондиционеры, функционирующие с помощью холодной воды и льда, — это временное средство спасения от жары, пока вы не купите сплит-систему. То же касается варианта со старым холодильником. Да, они просты в изготовлении, но при этом страдают слабой холодопроизводительностью, а о комфортной эксплуатации и говорить не приходится. Использование подобных источников холода уместно на даче либо в гараже, где вы бываете периодически, поэтому ставить туда сплит бессмысленно.

Автономный самодельный кондиционер на батарейках

Но чтобы собрать действительно автономный, работающий кондиционер без бутылок с водой, напольных вентиляторов и проводов питания 220В, придется потратить некоторое время и заранее закупиться определенными материалами.

Вам потребуются:

пенополистирол

картон

клей

одна упаковка памперсов

гофрорукав

два вентилятора от процессоров компьютера

аккумуляторная батарея

кнопка

Прежде всего, нужно собрать теплоизолированный корпус будущего кондиционера. Для этого, как нельзя лучше подойдет пенополистирол. Им обычно утепляют стены домов или пола.

Размеры коробки выбирайте такими, чтобы ее было удобно перевозить в багажнике машины. Вырезаете прямоугольники и собираете охладительный бокс.

Сверху все обклеиваете плотным картоном. На само дно можно улажить фольгу. В процессе работы эта машинка будет образовывать конденсат.

Чтобы его убрать, желательно предусмотреть дренаж, в виде дырочки с трубкой где-нибудь в нижнем углу.

В двух стенках прорезаете отверстия под вентиляторы. Один будет идти на всасывание теплого воздуха, другой будет выбрасывать холодный.

К тому, который идет на вход, через горлышко от бутылки, приклеиваете пластиковый гофрорукав.

Это позволит более эффективно использовать охлажденный воздух внутри системы.

Для питания кулеров, прямо в коробке устанавливаете аккумуляторную батарею на 12В.

Подобные идут в источниках бесперебойного питания ИБП. Вместо АКБ можно собрать блок из емкостных батареек 18650 под соответствующее напряжение кулеров.

Чтобы периодически включать и выключать вентиляцию, не помешает отдельная кнопочка вкл-выкл. Один из проводок от АКБ до кулеров пускаете через нее.

Когда холодильный бокс готов, необходимо сделать сами батарейки холода, за счет которых собственно и будет происходить охлаждение.

И в этом деле лучше использовать не замороженные бутылки, а памперсы!

Обильно смачиваете их подкрашенной водой, и вырезаете тот самый гель-порошок, который впитывает в себя всю влагу.

У вас должна получиться некая желеобразная масса, которая в отличие от воды, не будет растекаться и капать. Вот ее то и нужно как следует охладить.

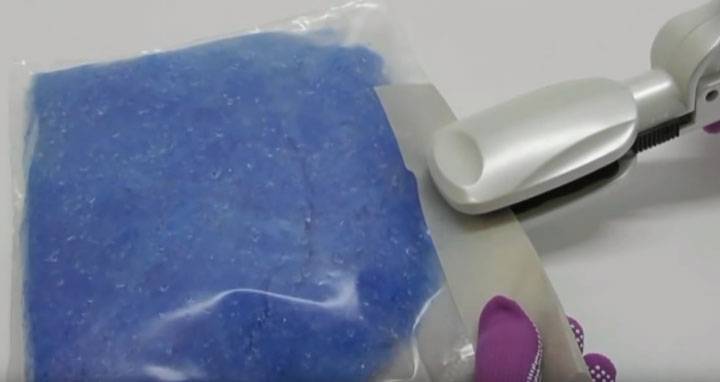

Забиваете под завязку этой массой плотные полиэтиленовые пакеты и запаиваете их со всех сторон.

После этого кидаете ваши холодильные батарейки в морозилку.

Это вещество держит холод гораздо лучше и дольше ледяной воды в бутылках. После полной заморозки, набиваете внутренне пространство кондиционера такими пакетами.

Главная задача – со всех сторон обложить гофру, собранную в виде колодца. В итоге этот шланг будет замерзать и охлаждать засасываемый через него воздух.

Чтобы увеличить теплообмен, вместо пластикового рукава, можно применить металлорукав. После забивки под завязку контейнера, закрываете верхнюю крышку и включаете вентиляторы.

Температура воздуха, который будет в итоге выбрасываться таким кондиционером, может быть на 10 градусов ниже той, что в комнате.

Автономная работа подобной охлаждающей системы – несколько часов. После этого придется заменить холодильные АКБ.

Не думаю, что вы будете сутки напропалую гонять эту машину холода у себя дома. Поэтому на два вечера и две ночи на даче в выходные дни, это очень даже приемлемый вариант.

Домашний мини-кондиционер своими руками

Если обычные вентиляторы не спасают от летней жары, а на покупку кондиционера не хватает денег, то решить данную проблему можно при помощи самодельного устройства, которое можно изготовить из доступных подручных материалов своими руками.

Материалы и этапы работ

В качестве корпуса для мини-кондиционера можно использовать обычное пластмассовое ведро с крышкой объемом на 7–10 литров.

В верхней части ведра необходимо прорезать окно прямоугольной формы, на которое потом надо будет наклеить решетку из полос плотного пенопласта или другого материала, какой будет под рукой.

Затем по центру крышки ведра нужно вырезать круглое отверстие для вентилятора от блока питания ПК — его необходимо «посадить» на термоклей с нижней части крышки, а сверху желательно закрепить стальную решетку (ее тоже можно снять с блока питания компьютера).

При помощи паяльника или сверла нужно сделать небольшое круглое отверстие в ведре под штекер для адаптера питания, через который будет подключаться вентилятор. Для большей надежности сам штекер желательно зафиксировать термоклеем с обеих сторон отверстия.

Как работает устройство

Когда мини-кондиционер полностью собран, можно приступать непосредственно к его эксплуатации. Для начала засыпаем в ведро лед (примерно до половины), затем включаем вентилятор и уже через несколько минут через отверстия в решетке охлажденный воздух будет поступать в помещение.

Такой компактный мини-кондиционер пригодится на даче, в загородном доме и даже в квартире, и сделать это устройство можно своими руками буквально за полчаса.

Оцените запись

Надежная камера из «сэндвичей»

Это самый дорогостоящий способ получить желаемое. В комплект входят не только сэндвич-панели, которые соединяются с помощью пазов, но и дверь, уже снабженная замком и ручкой. Для безопасности предусматривается аварийная кнопка, позволяющая выбраться из морозильника, если дверь случайно закрылась. Такую конструкцию возводят поэтапно:

  1. Пол. Его собирают из панелей, сделанных из оцинкованного железа. Все швы обрабатывают герметиком, затем элементы плотно состыковывают.
  2. Стены. Начинают работу с любого угла. Каждый из них состоит из 2 панелей и уголка. Когда первая конструкция собрана, начинают движение по периметру помещения.
  3. Потолок. Здесь не обойтись без ассистента, так как этап отличает сложность — необходимость точного соединение пазов стеновых и потолочных панелей.
  4. Окончание холодильной «камерной работы» — монтаж двери.

Есть и другой вид таких камер: они изготовлены из промышленных холодильных панелей, но монтажом их занимаются профессионалы.

Операция «Холодильная камера своими руками» потребует времени, труда и расхода нервных клеток, поэтому многие считают ее авантюрой чистой воды, ведь в продаже встречаются уцененные модели. Однако решать вопрос о практичности решения — прерогатива мастера, все зависит от его навыков и силы желания получить предмет «вожделения» малой «кровью».

Как собирают последние конструкции, можно увидеть в этом видео:

Самодельный кондиционер из пластиковых бутылок, который работает без электричества

Становится все жарче и жарче. Если утро и день приносит небольшую прохладу, то вечер и ночь лишь духоту. Так, вот в самые жаркие дни спасение есть – самоделка – кондиционер.

Кстати, идея появилась в Бангладеше и очень популярна.

Конструкцию назвали – “Eco-Cooler” и мы сегодня предлагаем смастерить именно ее.

Для этого нужны будут только пластиковые полторашки и кусок плотного картона (или доски, но картон лучше, удобнее делать отверстия).

Вырезаем в картоне отверстия равные d горлышка бутылки, размеры картона и количество полторашек можете определить сами.

Дальше готовим полторашки отрезаем наполовину – оставляем с горлышком и крышечкой половинку.

Вставляем полторашки в отверстия и закручиваем крышки с другой стороны.

Теперь готовую конструкцию устанавливаем на окно – широким отверстием на улицу, а горлышки должны смотреть внутрь.

Кстати, чем шире бутылки тем прохладнее воздух.

Чтобы понять как действует конструкция – проведем простой опыт.

Подышите на ладонь широко открыв рот – тепло идет на ладонь -так. А теперь подуйте на ладонь, сложив губы – теперь идет прохладный воздух. Теперь, понятен принцип действия нашей самоделки?

Посмотрите еще раз как смастерить такую штуку:

https://youtube.com/watch?v=T7xkGDLvXVY

Этап третий: вакуумирование

Решая установить кондиционер дома своими руками, помните и об обязательном осуществлении вакуумирования. Такой процесс представляет собой комплекс действий, направленных на создание вакуума в трубках основной магистрали. Без этих мероприятий невозможно обеспечение работы кондиционера. Вакуумирование выполняется с целью удаление остатков пыли и влаги из труб. Делается это специальным насосом, подключаемым к системе с помощью манометрического коллектора и гибких шлангов.

Далее насос включают и на внешнем блоке открывают порт. После того, как манометрическая стрелка отправится в вакуум, следует закрыть порт и отключить насос. Выполнение этих действий займёт не более пятнадцати минут. Может осуществляться и более долгое проведение данной операции, но это уже необязательно. Не спешите выключать насос с манометром, поскольку стрелка может изменять своё положение. Так, к примеру, при её подымании можно говорить об отсутствии герметичности системы. Таким образом, следует выполнить проверку всех соединений в целом и вальцевание в частности.

Запускать хладагент можно только после удостоверения в том, что всё герметично, причём здесь не играет роли то, где установить кондиционер вы решили. Манометры, при этом, пока лучше оставить на своих местах. Первым делом необходимо открыть трубку, отвечающую за подачу, затем уже всасывательную трубку, после чего можно заняться фиксированием фреонового давления

Далее выполняется первый запуск системы, который произойдёт не сразу, придётся некоторое время подождать. Затем необходимо дать ему поработать примерно пятнадцать минут

Это время отводится для полного распределения фреона по трубкам. Затем осуществляются контрольные измерения давления, и отключается насос, оснащённый манометровым устройством. На этом работы по установке сплит системы можно считать завершёнными.

Бесплатный холод. Как сделать кондиционер из простых пластиковых бутылок?

Конечно, сам эффект, возможно, знаком многим, а вот то, что он был открыт еще в 19 веке гениальными учеными Джоулем и Томпсоном, мало кто знает.

Помните, как наши мамы, еще в детстве, дули, охлаждая наши раны, чтобы меньше щипало? Этот эффект можно продемонстрировать, если подышать на собственную ладошку. Сперва “дыхнуть” с открытым ртом, а потом подуть тоненькой “струйкой”. И в первом случае мы получим теплый воздух, а во втором, гораздо прохладнее.

Если объяснить эффект по простому, то получается так: если движущему газу увеличить давление в каком то месте, то молекулы будут терять “энергию” на прохождение “трудного участка”, тем самым снижая температуру газа. Простите за совсем уж ненаучное разъяснение.

Этим эффектом решили воспользоваться изобретатели из Бангладеша, сконструировавшие свой, так называемый Эко-кулер, и подарив его более 25 000 домам своей страны в 2016 году.

Ashis Paul изобрел охладитель Eco

Как сделать ЭКО-кулер?

Чтобы сделать Эко-кулер, вы разрезаете пластиковые бутылки пополам и затем монтируете их на доску.

Затем Вы размещаете доску в окне горлышками, обращенными к внутренней стороне дома. Изменение в давлении, которое происходит когда воздух входит в более широкую часть бутылки и проходит через горлышко, охлаждает воздух на 5 градусов, что очень существенно. А дальше можно включить фантазию и смекалку. Как пример – сделать мобильный стенд, поставить его в комнате, а за ним вентилятор.

Есть ли смысл приобретать заводскую сплит-систему?

Кондиционеры плотно вошли в жизни людей, особенно тех, которые проживают в южной части страны. Этот аппарат стал одним из самых незаменимых. Но помимо положительных свойств заводские охладители также имеют большое количество недостатков.

К плюсам готовых климатических систем можно отнести:

  • Создание комфортных климатических условий в помещении с любой приемлемой для себя температурой;
  • Фильтрация поступаемого воздуха:
  • Наличие увлажнителей и ионизаторов во многих современных аппаратах, которые поддерживают микроклимат в жилом помещении;

Этих трех преимуществ достаточно для покупки сплит-системы в разгар жаркого лета.

Но необходимо учесть и некоторые минусы:

  • Современные сплит-системы требуют грамотного ухода, регулярной очистки. Если своевременно не прочищать устройство, на его деталях происходит размножение грибков, патогенных микроорганизмов, которые вместе с выделяемыми воздушными массами попадают в жилое помещение и провоцируют развитие аллергических реакций;
  • Несмотря на гарантию качества, многие современные сплит-системы требуют регулярного сервисного обслуживания. Мастера смогут вовремя увидеть нарушение в работе аппарата и предотвратить его дальнейшую поломку;
  • Заводской охладитель потребляет достаточное количество энергии, поэтому в летнее время платить за электричество придется больше;
  • Устарелые модели кондиционеров, которые не оснащены встроенными увлажнителями, при частой работе приводят к уменьшению процента влажности воздуха в помещении. Это может негативно сказаться на состоянии кожи, органов зрения, слизистой носоглотки;
  • Из-за частой работы заводского охладителя на самых низких показателях температуры увеличивается вероятность развития простудных патологий.

Оценив плюсы и минусы, заводских сплит-систем, можно решать, стоит ли приобретать подобные устройства или можно попытаться обойтись без них.

Как сделать кондиционер с применением медной трубки и вентилятора

Кондиционер из вентилятора и медной трубки

Подобный охладитель воздуха достаточно компактен, сделать его не представляет труда. Однако нужно учитывать следующие моменты.

Вариант первый. Чтобы этот прибор охлаждал воздух эффективно, потребуется проточная вода.

Вариант второй. Можно заменить систему с проточной водой ведром, также заполненным водой. Но ведро придется переносить вместе с устройством. Чтобы не пришлось существенно переплачивать за беспрерывно потребляемую воду (в случае установки в доме водяного счетчика), выбирают вариант конструкции с циркуляцией воды.

Детали для самодельного кондиционера

  1. Вентилятор. Модель любая, только должна присутствовать передняя защитная решетка.
  1. Медная трубка. Варианты: 1/4˝ или же 6,35 мм. Длина трубки напрямую зависит:
  • от плотности укладки спирали;
  • от диаметра решетки вентилятора, куда она будет упакована.

Если брать за образец стандартный напольный вентилятор, тогда потребуется ориентировочно от 5 метров до 10 метров трубки.

  1. Погружная помпа, которую используют для аквариума. Ее производительность — от 600 л/ч до 1000 л/ч.
  1. Тонкая проволока (простой вариант). Можно взять пластиковые хомуты, пригодные для крепления.
  1. Трубка, внутренний диаметр которой 6 мм. Сгодится только гибкий пластиковый вариант.
  1. Аккумулятор холода.
  1. Термоящик. Подойдут пластиковое ведро, сумка-холодильник. Однако в термоящике таяние льда происходит медленнее, чем в обычном ведре. Так что лучше использовать именно термоящик.
  1. Металлические хомуты.

Где взять аккумулятор холода

Эти устройства устанавливаются в автотранспорте, а также в переносных сумках-холодильниках, чтобы поддерживать востребованную температуру. Внутри аккумулятора присутствует быстро замерзающая жидкость. Аккумулятор укладывают в морозильник, затем этот источник холода переносят в пластиковый ящик или в изотермическую сумку.

Процесс изготовления мини-кондиционера

Шаг первый. Вентилятор освобождается от верхней защитной решетки.

Шаг второй. Используется медная трубка. Ее начало — центр решетки, дальше скручивается спираль. Больше витков у спирали, значит, быстрее охладится комната. Но тут нельзя забывать простую истина: если уложить спирали слишком плотно, то ее витки станут препятствовать прохождению воздуха.

Вода будет циркулировать по медной трубке. Она станет охлаждаться в герметичной ёмкости. Вентилятор же будет обдувать теплообменный контур и направлять охлажденный воздух в пространство комнаты.

Шаг третий. На передней решетке крепится трубка, используются хомуты-затяжки из пластика. Но можно, если нет хомутов, зафиксировать спираль самой обычной мягкой тонкой проволокой.

Шаг четвертый. Когда теплообменник на решетке оказывается надежно закрепленным, концы хомутов обрезаются.

Шаг пятый. Решетка с прикрепленной к ней спиралью снова устанавливается на вентилятор, то есть на прежнее место. Концы медных трубок нужно подвести к стороне прибора (к любой) или завести за заднюю решетку. Главное, чтобы концы выходили в сторону охлаждающего ящика.

Шаг шестой. Концы пластиковых трубок присоединяют к медному змеевику по его концам. Поверху в местах соединения устанавливаются зажимы-фиксаторы – металлические хомуты. Тогда в этих местах вода не будет протекать.

Шаг седьмой. Трубку (любой конец) подсоединяют к патрубку помпы. Оба шланга по длине должны соответствовать следующему условию: они должны свободно доставать до ёмкости с охладителем.

Шаг восьмой. Когда все трубки будут подключены, их, совместно с помпой, размещают в ёмкости:

  • или в сумке-холодильнике;
  • или в пенопластовом коробе;
  • или в пластиковом ведре.

Шаг девятый. В термоящик заливается вода, система проверяется на протекаемость и герметичность. Когда вставится помпа, а вода примется циркулировать по трубкам, нужно убедиться в прочности мест соединения. Помпа станет втягивать воду, которой сперва следует пройти через весь змеевик, после чего она выльется в ёмкость через другую трубку – сливную.

Шаг десятый. В случае успешно проведенного испытания, в ёмкость, куда налита вода, добавляется лед, а также укладываются аккумуляторы холода. После чего крышка плотно закрывается.

В термоящик при работе кондиционера нужно периодически добавлять лед.

Шаг одиннадцатый. Вентилятор можно включить, чтобы убедиться, что собранная система вполне работоспособна. Цены на кондиционеры

Видео: КАК СДЕЛАТЬ КОНДИЦИОНЕР ИЗ ВЕНТИЛЯТОРА В ДОМАШНИХ УСЛОВИЯХ?!

Вентилятор и вода для самодельного кондиционера

Весьма эффективным методом во времена отсутствия кондиционеров считалось применение мокрого полотенца. Им, в частности, оборачивалась бутылочка, поле чего она выставлялась в место со сквозняком, где в ходе водного испарения охлаждалось помещение.

Основными компонентами для такой системы кондиционирования являются:

  • простой вентилятор;
  • вместимость, что наполнена водой, полотенце;
  • крепежная проволока;
  • корпус, который подходит для этого.

Такой самодельный кондиционер можно сделать даже в офисном помещении. Она размещается в форточке окошка. Работает он по следующему принципу. Вентилятор образовывает воздуходвижение туда, где на проволочке висит полотенце, которое частичным образом опущено в резервуар с жидкостью. Чтобы регулировать поток воздуха можно оснастить такую конструкцию определенным фильтром в месте воздухозабора.

А если осуществить встраивание скоростного режима, во время которого переключается вентилятор и лампочка накаливания, то можно достичь эффекта монтажа различных температур, причем в час затраты жидкости будут равняться приблизительно 1 литру. Нельзя не отметить, что такой самодельный кондиционер работает почти бесшумно и сделать его может каждый своими руками.

Лед в бутылках и напольный вентилятор

Для следующего способа понадобится обыкновенный напольный вентилятор. Без модернизации, толку от него не так много. Если конечно круглыми сутками не сидеть прямо напротив него.

По факту, он просто гоняет по комнате горячий воздух, но не охлаждает его. Однако путем нехитрых манипуляций, все можно резко изменить.

Достаточно проволокой прикрутить к нему пару бутылок со льдом. Набираете в пластиковые бутылки воду и замораживаете их в морозильнике.

Когда «охлаждающие картриджи» готовы, связываете их горловины между собой проволокой.

После чего, подвешиваете их сзади лопастей вентилятора.

Чтобы забирался именно холодный воздух с задней части, и не подсасывались посторонние теплые потоки, по окружности вентилятора приклеиваете на двухсторонний скотч самодельный кожух из картонки.

Фактически кондиционер уже готов к эксплуатации. Больше всего времени при его изготовлении у вас уйдет на заморозку льда в бутылках.

Чтобы был постоянный сменный запас, советую заранее наморозить их штук 6-8. Всего за полчаса такая установка способна «выстудить» небольшую комнату на пару тройку градусов.

лед в бутылках быстро тает

Под вентилятором придется размещать тазик, а картриджи периодически менять. Поэтому на ночь такую штуку включенной точно не оставишь.

опасность замыкания

Напольный вентилятор у вас включается через переноску 220В. И рядом с проводами от нее, будет постоянно влажно и сыро. Потребуются еще и специальные переноски.

Поэтому замену растаявших бутылок на новые, рекомендуется производить только после отключения напряжения. Иначе все это дело может замкнуть и довести до пожара.

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

  • компрессорные системы кондиционирования;
  • испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.

Как сделать кондиционер своими руками из вентилятора и бутылки – пошаговая инструкция

Зимними холодными вечерами, сидя у камина, наверное, каждый мечтает о лете, ярком солнце и тепле. Но вот, быстрой каруселью пронеслись недели, и настала долгожданная летняя пора. Только теперь каждый жаждет прохлады, задыхаясь от удушающей жары. Особенно непросто тем, кто живёт в многоэтажных домах и трудится в душных офисах — такие люди и вовсе чувствуют себя пленниками зноя.

Конечно, в таком случае можно приобрести хорошую климатическую систему и наслаждаться летними денёчками без проблем, да далеко не всем по карману эта роскошь. Но не зря русская смекалка известна во всем мире: мы всегда найдём выход из любого положения. Если нет средств на приобретение дорогостоящей системы, мы сконструируем её сами.

Кондиционер можно не покупать, а сделать своими руками из вентилятора.

Что нужно для работы

Желательно брать одинаковые бутылки

Для создания очень симпатичного и достаточно эффективного кондиционера нам понадобится:

  • вентилятор;
  • 6 пластиковых бутылок;
  • хомуты;
  • термоклей на силиконовой основе;
  • канцелярский нож;
  • лист тонкого пластика (можно заменить картоном);
  • немного свободного времени и терпения.

Как видите, конструирование кондиционера не является затратным делом, при этом вам не придётся тратить долгие часы, запаивая детали. Все, что нужно — это следовать дальнейшей простой инструкции.

Как сделать настольный кондиционер своими руками

Готовый элемент для будущего кондиционера

А теперь приступаем к изготовлению кондиционера:

  1. Срезаем у бутылок верхнюю часть, ориентируясь на линию этикетки. Линия среза должна быть одинаковой у всех бутылок, высота отрезанных частей не должна отличаться.
  2. Теперь делаем основу для будущего устройства. Для основы нам понадобится тонкий пластик (картон). Чертим ровную окружность, соответствующую размеру защитной решётки вентилятора и вырезаем её.
  3. Следующим этапом расставляем отрезанные верхние части бутылок горлышком вниз на вырезанной окружности, обводим их карандашом и вырезаем.
  4. В итоге мы получили круглую панель с отверстиями, напоминающую колёсный диск — это монтажная панель, часть будущей системы, необходимая для установки воронок.
  5. Приклеиваем горлышки бутылок к монтажной панели термоклеем. Чтобы воронки не разъезжались, можно предварительно приклеить их на скотч.
  6. На расстоянии 3–5 см от края монтажной панели необходимо сделать четыре отверстия для крепежа хомутами: два отверстия должны находиться на расстоянии 3 см друг от друга в правой стороне, два в левой.
  7. Продеваем хомуты в отверстия.
  8. При помощи хомутов крепим монтажную панель воронками наружу к защитной решетке вентилятора, затягиваем хомуты. Свободные концы хомутов необходимо обрезать, чтобы они не мешали работе нашей системы.

Как пользоваться устройством в домашних условиях

Последний этап работы — сборка домашнего кондиционера

Пользоваться самодельным кондиционером элементарно. Включите вентилятор и наслаждайтесь приятной прохладой. При желании направление холодного потока воздуха можно отрегулировать, повернув монтажную панель с воронками под нужным углом.

Но стоит помнить, что самодельный кондиционер так же, как и заводской, нуждается в регулярной очистке от пыли, иначе устройство выйдет из строя. Не забывайте и о правилах безопасной эксплуатации. Никогда не используйте данное устройство вблизи пожароопасных и взрывоопасных предметов.

Следите за целостностью элементов системы, за исправностью электрооборудования. Во избежание электрического замыкания никогда не держите работающее устройство вблизи воды. Для предотвращения несчастных случаев не пускайте в комнату с работающим устройством детей и животных.

Теперь вы знаете, как быстро и недорого сконструировать кондиционер самостоятельно. Как видите, это совсем не сложно.

Кондиционер из старого автомобильного радиатора

Чтобы собрать устройство, отдаленно напоминающее кондиционер, любителю самоделок понадобятся:

  • исправный автомобильный радиатор;
  • мощный бытовой вентилятор, желательно с большой крыльчаткой и пультом дистанционного управления;
  • переходники, шланги и элементы крепежа, позволяющие подсоединить радиатор к имеющейся системе водоснабжения и канализации.

Кроме того, умельцу понадобится самостоятельно изготовить из подручных материалов (металл, пластик, дерево) поддон для сбора конденсата, образующегося на ребрах радиатора, и корпус, в котором будут установлены все узлы этого кондиционера.

Совет! Для корпуса кондиционера вполне подойдет остов от старого телевизора, размеры которого соответствуют габаритам автомобильного радиатора.

Подготовив все необходимое, можно приступить к сборке устройства. Ее осуществляют в следующем порядке.

  1. В корпус последовательно устанавливают и надежно крепят поддон и автомобильный радиатор.
  2. Позади автомобильного радиатора ставят вентилятор. Если вентилятор большой, то можно использовать только электромотор с крыльчаткой, но в этом случае необходимо хорошо обдумать способ его крепления.
  3. Надежно закрепив в корпусе все составные части, устанавливают собранную конструкцию на заранее выбранное для нее место в помещении.
  4. Одним из подготовленных шлангов подсоединяют верхний патрубок автомобильного радиатора к крану подачи холодной воды.
  5. Шланг от нижнего патрубка автомобильного радиатора подводят к канализации или к емкости, куда будет осуществляться слив воды. Туда-же подводят шланг, с помощью которого будет осуществляться отвод конденсата, скопившегося в поддоне.

Все — самодельный водяной кондиционер готов к работе. Пользователь может включить в сеть электропитания вентилятор, открыть кран подачи холодной воды и наслаждаться предвкушаемой ранее прохладой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
