Как установить подрозетники в гипсокартон: порядок монтажа

Как установить розетку в стене из гипсокартона

Внутренняя отделка помещений часто делается листами ГКЛ, или гипсокартоном. Материал позволяет делать стены ровными, гладкими, создавать любые перегородки, сложные конструкции. Установка розеток в гипсокартон имеет особенности, но сложной не является, вполне можно произвести мини-ремонт своими руками.Коробка под розетку для гипсокартона выставляется по уровню.

Далее она фиксируется специальными лапками, винтиками. Если зазор между гипсокартоном и стеной слишком мал, придется дополнительно проштробить отверстие в стене перфоратором. Стакан должен быть утоплен в стену полностью, не торчать.Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Самый простой способ, не требующий приобретения электроинструмента — вырезать дырку для подрозетника острым строительным ножом. Для этого следует просто обрисовать по контуру изделие, приложив к стене, потом аккуратно прорезать отверстие ножом. Края согласно данному способу могут получиться неровными, в чем его большой минус.

Нередко гипсокартон ломается, образуя крупные сколы. Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять.

Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на “фартуке”, примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Формы и конструкции

Приспособления могут иметь круглую, квадратную или прямоугольную форму различных цветов. Чаще используются круглые модели. Они отличаются диаметром и глубиной посадки

При нагревании отдают тепло гипсокартону, что важно в случае короткого замыкания. Могут использоваться при токе максимум в 16А и напряжении до 400 вольт

  • Размеры подрозетника по гипсокартону варьируются – глубина посадки от 40 до 62 мм, диаметр от 60 до 75 мм. При выборе учитывают толщину листа и расстояние между ними и стеной.
  • Чтобы коробка входила плотно, коронка для сверления отверстия должна быть такого же диаметра.
  • Внутренний диаметр максимум 65 мм.
  • Если устанавливается сразу несколько элементов под одной рамкой, расстояние между центрами следует выдерживать в пределах 71 мм.

Изготавливаются из металла или пластика, служат для крепления всей конструкции к гипсокартону. Идеальный вариант – изделия, выполненные из самозатухающей пластмассы. На их лицевой части имеется 4 крепежных винта: пара для фиксации рамки розетки, два других винта оснащены специальными прижимными лапками, которые упираются в тыльную сторону листа.

На задней поверхности есть разметка для отверстий под кабель. Фасадная часть не совсем круглая. Две противоположные стороны как бы срезаны, что помогает собрать блок из нескольких коробок. При необходимости можно подобрать двойной и тройной подрозетник. Также выпускают специальные соединители для сбора конструкции.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

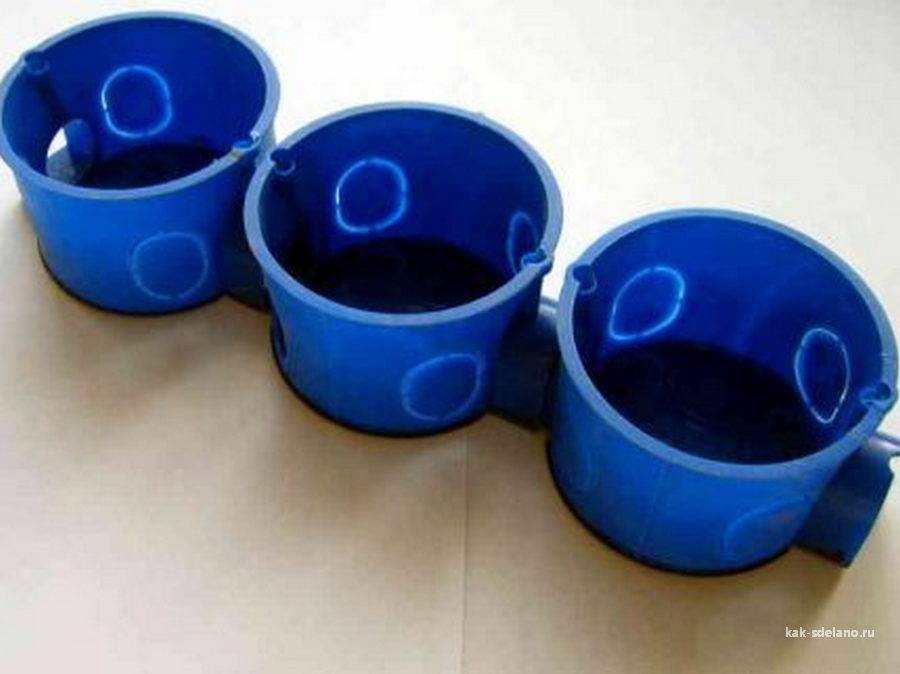

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

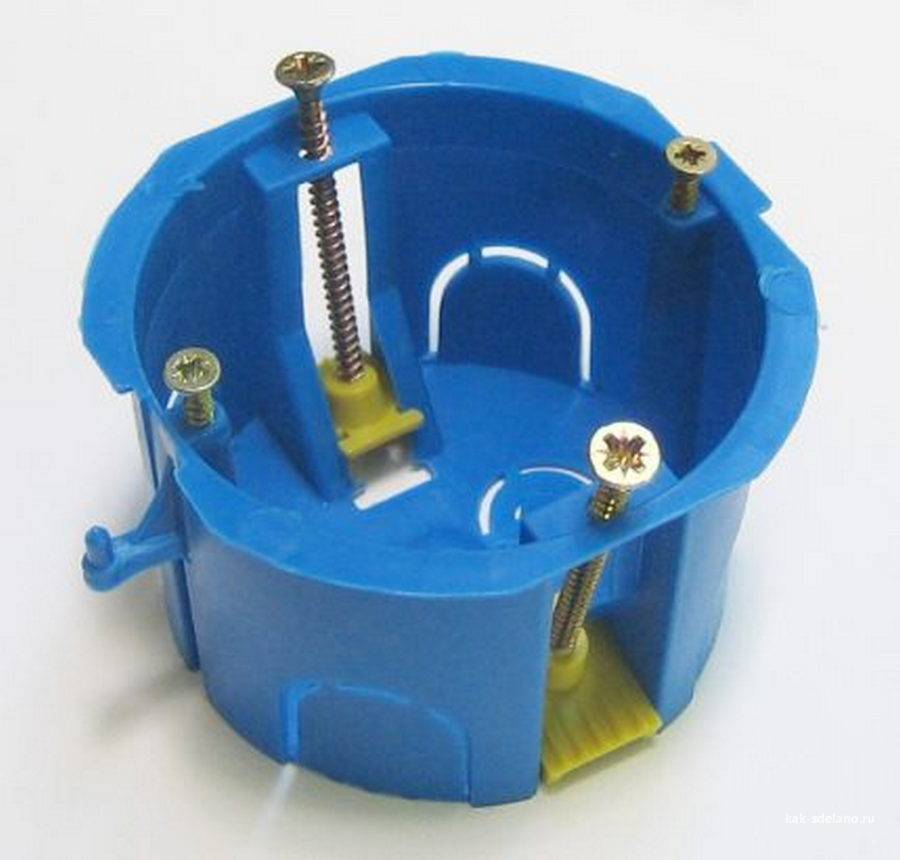

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

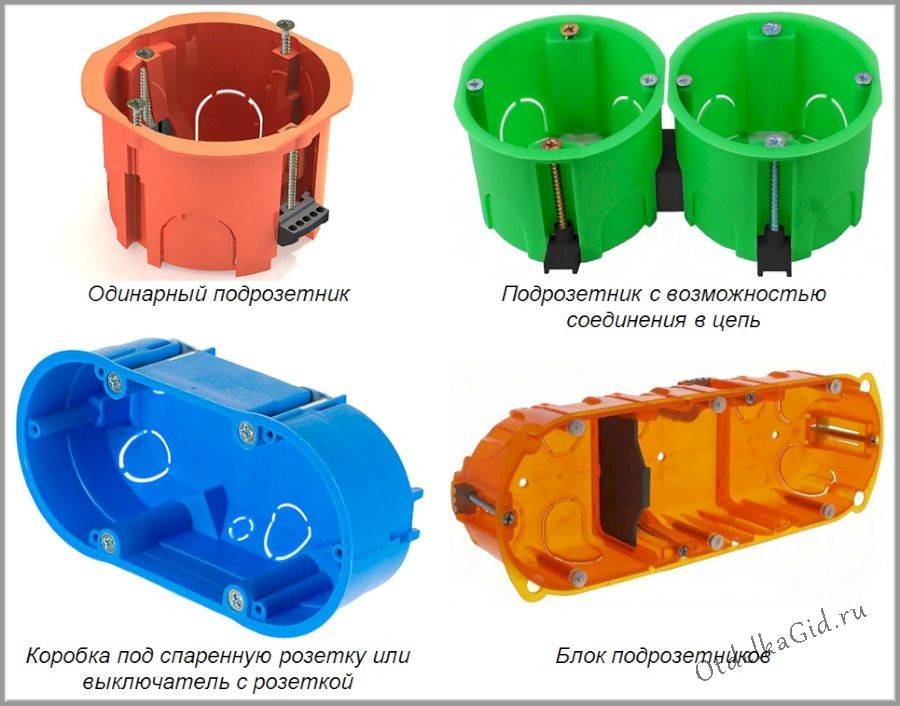

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

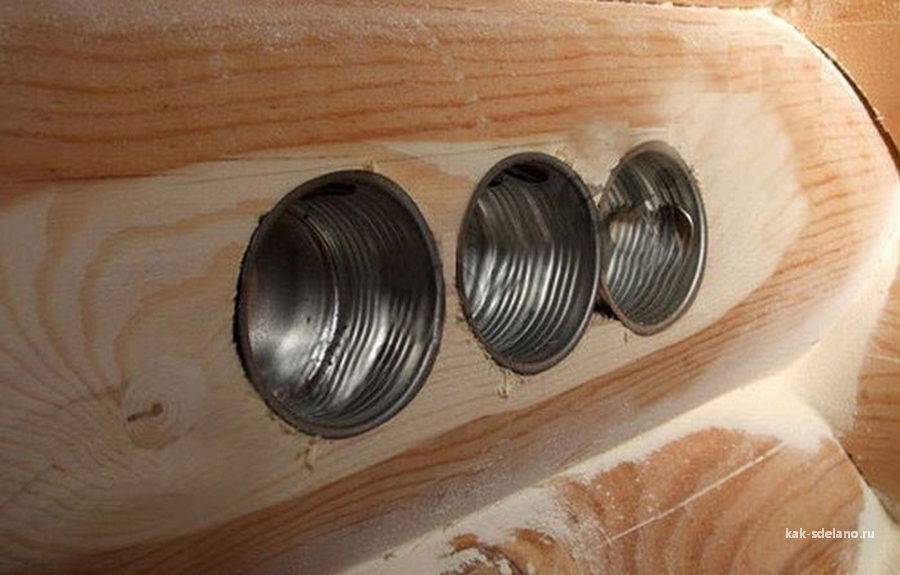

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

  • на стадии сооружения конструкции;
  • на стадии отделочных работ.

Выбор установочной коробки для гипсокартона

Перед тем как установить подрозетник в гипсокартон, следует тщательно подготовиться. Выберите именно то изделие, которое будет отвечать требованиям. Оно должно:

  • Соответствовать параметрам механизма приспособления. Лучший способ не ошибиться – покупать розетки и коробки в одном месте, предварительно их примеряв.
  • Помещаться в предназначенном для него месте. Если гипсокартонная конструкция расположена близко к основной стене, то коробку следует выбирать меньшей глубины, чем стандартная (до 50 мм).
  • Надежно крепиться к стене с помощью специальных прижимных пластиковых или металлических лапок.
  • Быть высокого качества, иначе есть риск сломать устройство, так его и не использовав.

Параметры и форма

Из представленной на рынке продукции специалисты выделяют качество изделий, которые выпускают бренды IEK, Legrand, Kaiser, Hegel, Schneider Electric. Их модели монтажных коробок имеют различный диаметр и глубину посадки. Эти размеры обозначаются d2 и H. Самым популярным является стандартный диаметр подрозетника под гипсокартон, он равен 68 мм. Также есть модели, внешний диаметр которых 75, 70, 65, 64, 60 мм.

Если позволяет толщина перегородки, специалисты рекомендуют выполнять монтаж подрозетников в гипсокартон, применяя модели с большой глубиной посадки (60-62 мм). Такие приспособления более удобны при расключении проводки. Провода могут расключаться в подрозетнике, поэтому дополнительный объем будет не лишним.

Установка подрозетников в гипсокартон предусматривает использование специальных строительных инструментов. Поэтому имеет значение форма установочных емкостей.

  • Наиболее распространенные круглые изделия. Чтобы подготовить отверстия в ГКЛ, потребуется специальная коронка для подрозетников – насадка на перфоратор.
  • Овальные. Могут вместить до пяти механизмов.
  • Монтаж розеток в гипсокартоне редко выполняется в коробки квадратной формы. К преимуществам можно отнести больший объем емкости, который позволяет разместить запас провода для будущего ремонта. Такие подрозетники удобно устанавливать для систем «умный дом», для диммеров, пр.

Особенности креплений подрозетников

Главное отличие конструкции подрозетника для гипсокартона от других подобных изделий – наличие двух крепежных лапок. Эти детали выполняются из пластика или металла и расположены на нарезных винтах. Таким образом, подкручивая стержни, можно регулировать место нахождения лапок, а с их помощью зафиксировать положение короба на стене

Именно поэтому при выборе изделия обращайте внимание на площадь прижимного приспособления. Чем она больше, тем меньше вероятности повредить лист ГКЛ, надежно закрепив устройство

Обратите внимание! Если вам необходимо установить рядом несколько точек подключения, используйте возможность создать блочную конструкцию, объединив нужное количество коробок (до 4 штук) под розетку. Вместе с пластиковыми чашами продаются соединители

Чтобы совместить одиночные изделия, удалите с них специальные боковые заглушки. На крайних чашах достаточно открыть лишь по одному отверстию. В полученные проемы установите соединители, скрепите приспособления, слегка нажав на дополнительную деталь (до щелчка). Ее легко поставит даже ребенок.

Для удобства нанесения разметки при монтаже нужно знать, что стандартное расстояние между центрами собранных коробов составляет 71 мм.

Монтаж одинарного подрозетника

После подготовки отверстия в него запускают кабель и устанавливают коробку. Основные этапы монтажа:

  1. В подрозетнике строительным ножом подрезают отверстия для провода и выводят его наружу.
  2. Вставляют коробку в окно гипсокартона.
  3. Проверяют свободный ход кабеля, чтобы его не зажало.
  4. Закрепляют подрозетник на стене, проверив уровнем горизонтальное положение.

Плотно фиксируют шурупами коробку к поверхности стены. При этом крепления монтажных лапок не должны выступать за пределы подрозетника. После того как коробка установлена в нужном положении, закручивают монтажные винты, пока лапки не подойдут к тыльной стороне листа. Чтобы не испортить обшивку, крепеж затягивают до появления сопротивления. Затем делают еще один полуоборот. Теперь можно устанавливать розетку или выключатель.

4 Установка подрозетников

Монтаж розеточных коробок производят независимо от качества проделанных отверстий. Примеряют коробки. Если ниша для них маленькая, ее расширяют зубилом. Если размеры совпадают, подрозетники закрепляют на какой-либо направляющей, выравнивают до идеального состояния, имеющие пустоты заливают алебастром.

Просто помещать монтажные коробки в отверстия и заливать закрепляющим раствором не стоит. Пока он будет застывать, коробки сместятся и придется все высверливать заново.

Провода для подключения должны быть с запасом, в дальнейшем обрезают лишнее, оставляя только установочную петлю.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Обратите внимание, что поставить подрозетник в гипсокартонную стену вполне по силам даже начинающему мастеру

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон .

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

  • Охранная сигнализация для гаража: 9 советов по выбору
  • Базальтовые маты и их применение: лаконично о популярном материале

Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Розетка – это не только обязательный функциональный элемент электропроводки, служащий для подключения электробытовых приборов, но также и значимая деталь интерьера.

Безотказная работа розетки, а также ее аккуратный внешний вид в немалой степени зависят от того, насколько грамотно выполнена установка, не так ли? Чтобы сделать правильный монтаж, необходимо учесть ряд нюансов, которые присутствуют в этой работе, один из которых – правильная установка подрозетников.

Вы никогда не занимались монтажом подрозетника и боитесь наделать ошибок? Мы поможем разобраться со всеми особенностями – в статье подробно рассмотрены разновидности установочных коробок и тонкости установки каждого из них.

Также уделено внимание монтажу подрозетников в часто встречаемые типы оснований – бетон, гипсокартон, стену, облицованную плиткой. Материал дополнен наглядными фото и полезными видеосюжетами

Монтирование тройных розеточных устройств

Перед установкой тройных розеток следует выполнить разметку будущих мест расположения. Необходимо учитывать, что составные элементы данных устройств должны быть расположены на одном уровне, чтобы выглядеть гармонично.

Пошаговый алгоритм:

  1. Выполнить разметку. Следует установить строительный уровень, провести горизонтальную линию и разметить центры розеток, учитывая расстояние между ними. Нужно отметить центр первого устройства и отложить ½ ширины накладки, рассчитанной на подрозетник. Аналогичным образом поступить со вторым и третьим центрами. Полезно делать это толстым маркером.
  2. Установить подрозетник. Оптимальный вариант коробов для тройных розеток — одиночный. Представлен блоком, имеющим 3 гнезда, располагающихся на едином каркасе. Если планируется установка трех отдельных розеток, устанавливаемых параллельным соединением, полезно использовать короба одинарные. Их монтирование не отличается от установки аналогичных моделей для одинарных розеток.
  3. Осуществление разводки проводов. Для тройных устройств подключение проводов должно выполняться в соответствии с параллельной схемой, которая подразумевает, что из щитка к каждому проводу следует подключать по 2 провода от дополнительных жил. Эти жилы пойдут на вторую и третью розетки. Посредством индикаторной отвертки следует определить ноль с фазой и отключить электропитание. Далее провода скрутить, что стоит делать со специализированными контактными наконечниками, вставляемыми в розеточные зажимы. После надо прикрутить их винтами. За первой скруткой нужно кинуть провод на устройство № 2 и через заднюю крышку (отверстие) завести в коробку. По аналогии выполнить перечисленные действия с розеткой № 3.

  1. Крепеж подрозетников. Следует подготовить раствор алебастра и смазать проделанные в стене отверстия. Вставить коробки для розеток. Если они будут проваливаться, следует добавить алебастра, а если выпирать — пристукнуть молотком. Необходимо выставить 3 коробки на одном уровне.
  2. Подключить розетку. При монтировании тройных розеток посредством расположения в трех отдельных подрозетниках подключение следует осуществлять согласно параллельной схеме. Необходимо подсоединить провода к зажимам устройства, плотно прижав клеммами или винтами, после чего скрутить их внутри коробки и установить центральную часть. Для выравнивания можно немного пристукивать корпус. В завершении надо осуществить монтирование декоративных накладок.

После окончания монтажа необходимо включить автомат. Проверить работоспособность розеток поможет подключение штепсельной вилки простого прибора — настольной лампы (последовательно к каждой). Аналогичным способом устанавливают и 4-местные устройства.

На что обращать внимание при покупке

Чтобы выбрать подрозетник, учитываются следующие факторы:

  • Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
  • Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
  • Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
  • Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
  • Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
  • Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.

Качественная продукция должна иметь необходимые сертификаты безопасности и соответствия.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Сверление в гипсокартоне

Работая с гипсокартонными панелями, провода заводят заранее. В том месте, где будет монтироваться подрозетник делают запас кабеля. Снаружи положение отмечают удобным способом — карандашом или вкрученным саморезом.

  • Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

  • Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

  • Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

Сверление производят шуруповертом или дрелью, заправленными корончатым сверлом по дереву. После чего находят проводку, которая должна находиться за лункой. Важный момент — вставлять кабели в стакан подрозетника необходимо до его установки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
