Принцип работы системы геотермального отопления

Способы реализации геотермальной установки

Такое отопление отличается между собой по способам установки теплообменника. На сегодня используются три разновидности:

  1. Вертикальный теплообменник: отличается компактностью и более высокой себестоимостью установки в сравнении с другими видами. Для установки вертикального теплообменника не нужно использовать большую площадь, но понадобится использование специализированных бурильных установок. В зависимости от выбранной технологии глубина готовой скважины может достигать показателя до 200 метров, минимальный показатель — 50 метров. Срок службы системы составляет до одной сотни лет. Выгодно устанавливать такой вид геотермального отопления в случае монтажа на уже обустроенном участке. Ландшафт местности останется практически не тронутым.
  2. Горизонтальный теплообменник: такой тип используется довольно часто. При монтаже горизонтального теплообменника трубы укладываются на большую достаточно глубину, которая обязательно превышает уровень промерзания грунта. Основной минус использования именно такой разводки заключается в том, что под монтаж коллектора необходимо использовать большую площадь. Трудно проложить такую систему на уже обустроенном участке.
  3. Водоразмещенный теплообменник: такая установка является наиболее экономной по затратам среди всего разнообразия геотермального отопления, так как работает за счет энергии водных массивов. Такая система актуальна для тех домовладельцев, у которых на расстоянии сотни метров есть какой-либо водоем. Такой теплообменник наиболее выгодный, что делает его монтаж наиболее целесообразным среди всех разновидностей подобного отопления.

Принцип работы системы отопления

Люди всегда старались получить тепло, исходящее из недр земли. Благодаря появлению геотермального отопления это стало возможным.

В центре земли располагается магма, прогревающая землю. Из-за наличия верхнего слоя грунта она не охлаждается. Достаточно было научиться применять такое тепло, чтобы открыть альтернативный источник тепла. При его грамотном использовании удастся решить проблему теплообеспечения любых загородных домов.

Многие люди считают принцип работы геотермального теплового насоса довольно сложным. На самом деле достаточно разобраться с особенностями отопления из земли. Работа системы возможна благодаря наличию внешнего контура. выполняющего функции теплообменника. Он располагается в воде либо под землей. Внутри этого элемента располагается вода или любая другая жидкость, вбирающая в себя тепло. Теплоноситель попадает в геотермальный насос, аккумулирующий тепло. Это оборудование распределяет полученную энергию по всему внутреннему контуру.

Стоит отметить, что подобные тепловые насосы соответствуют стандартным размерам, однако их производительность оказывается действительно высокой.

Преимущества и недостатки системы

К плюсам относят:

  1. Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
  2. Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
  3. Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
  4. Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
  5. Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
  6. Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.

На заметку! Чтобы добиться максимальной экономической выгоды, владельцу придется основательно вложиться в оборудование, настройку и запуск схемы в работу. Но затраты будут однократными.

К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.

Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

  1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
  2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
  3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

  1. Система без электропитания неработоспособна.
  2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.


Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих

  • контур нагревания — геотермальный источник тепловой энергии;
  • отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
  • насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Как работает тепловой насос для отопления дома

Многие наши соотечественники толком не знают, что такое тепловой насос. Но отметим, что они есть у каждого в доме: в кондиционере или холодильнике. Эти устройства стали настолько популярными, что никто не обращает внимания на их работу.

Отопление зданий геотермальными насосами является настолько же популярным, например, в Швейцарии, как у нас использование кондиционера.

Тепловой насос похож на обычный кондиционер реверсивного типа, однако имеет множество функций. В отличие от кондиционера, такой насос может работать при любых температурах.

Обратите внимание

Так, кондиционер при минусовой температуре остановится. Потому лучше всего использовать геотермальную систему.

Принцип работы теплового насоса можно рассмотреть на схеме Карно. Цикл Карно изучается еще в школе на физике. Уже в 1852 году Кельвин предложил теплонасосную систему.

Принцип действия насоса таков: устройство берет тепло в одном месте и переносит его по разным точкам посредством специального теплоносителя. К примеру, в холодильнике тепло отбирается из холодильной камеры и отдается в помещение.

Продукты становятся холодными, а стенка холодильника с внешней стороны – нагревается.

Геотермальный насос отапливает помещение, забирая тепло из окружающей среды — воды, воздуха, земли. Тепло вбрасывается в систему отопления помещения.

Получается, что при отоплении дома геотермальной системой морозильная камера зарывается в землю или опускается в воду. Для того чтобы собирать тепло антифриз течет по трубам системы.

Тепловой насос отбирает тепло, охлаждая до 5 градусов жидкость. Тепло передается на нагрев воды и воздуха в помещении.

Получается, что тепловой насос отбирает тепло у всех предметов и веществ: воды, земли, воздуха. В нашей стране чаще всего используются системы, где тепло забирается с земли и передается в здания.

К тому же тепловой насос работает зимой на обогрев помещения, а летом – охлаждает помещение.

Важно

Очевидно, что тепловые насосы могут выполнять все задачи, которые связаны с подогревом и охлаждением поверхностей и жидкостей.

В насосе с открытым циклом вода из земли перекачивается в систему. Тепло забирается насосом, а затем вода вновь сливается на глубину забора.

Преимущество такой системы заключается в том, что можно одновременно и получать воду для дачного дома. Когда вода забирается из скважины, то окружающая природа не страдает.

Ведь по большому счету вода собирается в одном месте в земле, а затем опять возвращается в тот же горизонт.

Насос с закрытым циклом имеет жидкость, которая качается по коллекторам. Коллекторы размещены в водоеме. Тепло отбирается у воды и передается в дом. Преимущество системы – дешевизна. Однако систему уместно строить тогда, когда водоем находится на расстоянии не более 100 метров от строения.

Насос с закрытым циклом имеет трубки, которые пропускают по себе воду. Трубки могут уходить в воду на глубину до 150 метров. Известно, что на глубине 10 метров температура почвы составляет 12 градусов круглый год. Чем глубже, тем больше температура земли. Это значит, что без больших капиталовложений можно получать большое количество тепловой энергии.

В Европе насосы, которые забирают тепло в земле, называют геотермальными насосами. Воздушные тепловые насосы в нашей стране использовать нецелесообразно. Такие системы используются в странах, где климат намного жарче.

Если теплообменник, температура которого будет ниже — 5 градусов, разместить на улице, то он покроется льдом.

Виды геотермального теплоснабжения дома

Схема геотермального отопления

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.

Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.

Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке

Важно, чтобы температура в нем была не ниже +14°С. Несоблюдение этих простых правил может привести к неправильной работе системы

Несоблюдение этих простых правил может привести к неправильной работе системы

Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

С горизонтальным размещением

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

  • Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
  • Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
  • Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

Вертикальная схема работы

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

  • Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
  • Небольшая площадь для монтажа;
  • Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

Как работает геотермальное отопление?

Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.

Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.

Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой +5 — +7 градусов.

Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.

Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.

Геотермальное отопления — принцип работы

Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.

Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.

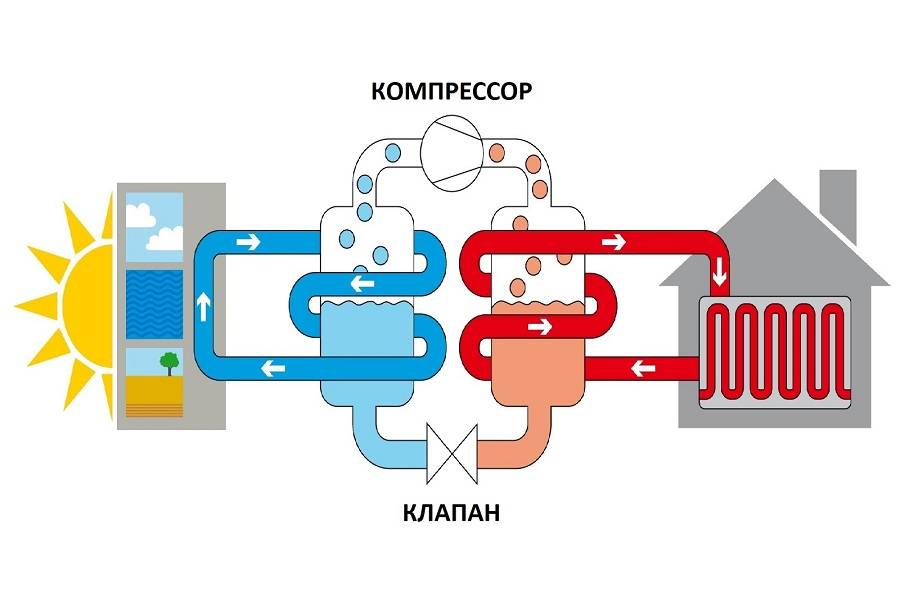

Как работает тепловой насос

Внешне он напоминает небольшой холодильник, среди основных элементов которого стоит выделить:

  • ЭРВ: устройство дросселирующее фреон. Жидкий охлажденный хладагент под высоким давлением впрыскивается в испаритель с низким давлением.
  • Испаритель. Здесь хладагент испаряется и холодный газ поглощает окружающее тепло.
  • Компрессор, в котором нагнетается давление, благодаря чему газ разогревается до +70 градусов.
  • Конденсатор: сюда подается горячий газообразный фреон из компрессора, чтобы, конденсируясь и отдавая тепло снова, превратиться в жидкость. Через стенки конденсатора осуществляется теплообмен фреона и теплоносителя, циркулирующего в системе отопления здания.

Уникальность теплового насоса (ТН) в том, что он в жаркое время года может работать, как система охлаждения. Наиболее эффективно использовать это устройство с низкотемпературной системой отопления, теплыми полами либо фанкойлами. При выборе насоса стоит учитывать нижеследующие параметры:

  • СОР. Аббревиатура принята во многих странах мира и указывает на рентабельность ТН. Например, СОР 4 означает, что на 1 кВт потребляемого электричества вырабатывается 4 кВт тепловой энергии. Следует заметить, что СОР теплового насоса будет максимальным в случае, когда разница между низкопотенциальным источником и теплоносителем в системе отопления не будет превышать 40 градусов.
  • Контроллер. Наличие в составе ТН встроенного контроллера и автоматики управления устройством, говорит о том, что все собрано и протестировано на заводе изготовителе.
  • Компрессор. Современные холодильные системы все больше переходят на инверторные модели с частотным регулированием мощности.
  • Русификация. На первом этапе пользовательского освоения ТН, меню на русском языке сильно облегчает задачи по управлению и программированию устройства.

Как своими руками сделать геотермальное отопление

Сложности с устройством геотермального отопления своими руками начинаются с шахты, размеры и глубина которой зависят от множества факторов: географии региона, особенности грунтов, климата, площади отопления и т.д. Глубина шахты может быть от нескольких десятков до сотен метров.

Существует три вида теплообменников для устройства геотермального отопления:

  1. Вертикальный со скважинным насосом. Глубина его может достигать 200 м, стоимость велика, но срок службы до 100 лет оправдывает затраты.
  2. Горизонтальный, расположенный под землей ниже отметки промерзания почвы. Недостаток такой конструкции — большая площадь: на дом 200 м2 понадобится 500 м2 теплообменника.
  3. Подводный, расположенный ниже глубины замерзания воды зимой. Для частного дома часто наиболее подходящий вариант, позволяющий обойтись без объемных и дорогостоящих земляных работ. Единственное условие — наличие водоема на расстоянии не более 100 м от дома.

На фото горизонтальный теплообменник для геотермального отопления

Внешний контур делается из полиэтиленовых труб из расчета 40-50 Вт тепла на 1 м длины коллектора. Если производительность насоса 10 кВт, то глубина скважины должна быть 160-200 м. Иногда вместо одной скважины делают несколько нужной суммарной длины. Применяется также кластерная технология бурения из одной точки в разных направлениях — это позволяет сохранить придомовой участок.

Схема устройства геотермального отопления

Подробнее о том, как сделать геотермальное отопление загородного дома, смотрите на видео ниже.

Эффективность и окупаемость

Нельзя называть геотермальную энергию бесплатным подарком природы. Создание систем отопления на её основе может составить свыше миллиона рублей без учёта стоимости теплового насоса. Всё зависит от требуемых объёмов отопления, его функционального назначения и типа. Обычно экономическая целесообразность геотермальных систем отопления рассчитывается по сравнению затрат на её содержание.

Стоимость любого вида используемой энергии не является величиной постоянной и никогда не станет уменьшаться. В этом плане альтернативная замена их на использование тепла внутренних слоёв, конечно, экономически выгодна и целесообразна, так как тепловые насосы не потребляют много энергии, а для извлечения и переработки тепловых запасов не надо строить дорогих заводов, электростанций.

Тем более что каждое поколение ученых находит новые решения для создания оборудования и технологий в этом направлении. Кроме этого, правильнее производить оценку стоимости отопительных систем одинаково для всех видов топлива с нулевой отметки без применения существующих централизованных систем подачи, например, газа. И тогда окупаемость системы за 5 лет станет реальной величиной.

Использование геотермальных систем отопления напоминает вопрос, а почему не ездить на автомобиле «Запорожец» в настоящее время. Конечно, можно, особенно по бездорожью и в лес за грибами. Но ведь хочется быстрее и комфортней. Так и в этом случае. Одна мысль о том, что собственная система отопления не нарушает экологию, не мешает жить даже самым маленьким и неизвестным существам в природе подтвердит правильность выбора именно геотермальной системы.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

  1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
  2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
  3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
  4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

  • контур с теплоносителем, который перемещает энергию от теплоисточника;
  • контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
  • контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

  • небольшой расход электричества на отопление дома;
  • отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
  • допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
  • отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
  • отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
  • пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
  • возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
  • качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

  1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
  2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
  3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
  4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Особенности системы

Конечно, не так-то и просто сделать геотермальное отопление своими руками, однако это вполне возможно. И для начала делается шахта. Параметры шахты рассчитываются для каждого случая отдельно. Ее габариты будут зависеть от климата в вашей местности, типа грунта, особенностей строения коры земли региона, домашней площади, где будет ставиться такая система. Как правило, глубина шахты составляет от 25 до 100 м.

Бурение скважин под тепловой насос

Далее монтаж геотермального отопления подразумевает такой шаг, как опускание в земную шахту труб, поглощающих тепло. Функции этих труб заключаются в следующем: они будут подавать тепло в насос, который будет повышать температуру жидкости и выводить ее в отопление. Заметим, что если вы решили сделать геотермальные системы отопления своими руками, то вам потребуется помощник, ведь трубы бывают очень тяжелыми.

Минусы и недостатки системы геотермального отопления

Земные недра – известный с древнейших времен источник тепла. На глубине 6 метров от поверхности грунта начинается область стабильной температуры, которая круглогодично равняется средней годовой температуре атмосферы региона (примерно +15 ⁰С в умеренной климатической зоне). Поговорим про минусы геотермального отопления.

Сегодня тепло Земных недр активно используется для организации геотермального отопления.

Разумеется, несмотря на неиссякаемость тепловой энергии грунта, организация геотермального отопления сопряжена со множественными сложностями, как технического, так и экономического характера.

С точки зрения финансовой выгоды, установка геотермальной системы уступает традиционному твердотопливному, газовому и электрическому обогреву.

Главные недостатки геотермального отопления

1. Необходимость электрической энергии. Простейшая геотермальная система требует для получения 4 (кВт) тепловой энергии не менее 1 (кВт) электричества.

Забор тепла от грунта не происходит сам по себе. Для теплообмена обязательно и непременно используется насос. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания.

2. Низкий уровень теплоотдачи. Традиционная горизонтальная система геотермального отопления, которая уходит под землю на глубину 15-30 метров, обеспечивает лишь 40 (Вт) тепловой энергии с каждого погонного метра подземной магистрали.

Для получения 4 (кВт) тепловой энергии нужно задействовать не менее 100 (м) трубопроводного контура. Если же планируется отапливать объект общей площадью 250 (м2) (высота потолка 2,5-3 метра), нужно задействовать систему отопления мощностью не менее 27,5 (кВт). Для работы такого оборудования понадобится минимум 688 метров погонных подземного трубопровода.

Это далеко не все недостатки геотермального теплового насоса.

3. Ограниченная сфера применения. Геотермальное отопление возможно установить далеко не на каждом объекте. К примеру, отапливать отдельную квартиру в многоэтажке или какой-нибудь магазин в центральных районах города точно не получится. Разрабатывать грунт на территории густонаселенных жилмассивов вряд ли кто-то разрешит.

Другое дело, если геотермальное отопление организовывается на территории жилищного объекта из частного сектора или для какого-нибудь предприятия на окраине города.

4. Высокая стоимость установки геотермального отопления. Само оборудование для организации геотермального отопления стоит минимум в 10 раз дороже аналогичной по мощности газовой техники.

Но покупка оборудования является далеко не полной статьей расходов. В сумму установки геотермального отопления нужно дополнительно включить расходы на создание и обустройство подземных коммуникаций. Не нужно забывать и про пусконаладочные работы, а также обслуживание.

Геотермальное отопление обходится очень дорого.

5. Длительная окупаемость. Срок окупаемости среднестатистической геотермальной системы во многом превышает 10-15 лет. Большой срок окупаемости обусловлен высокой стоимостью оборудования и монтажа коммуникаций.

Для сравнения, традиционный бытовой газовый котел мощностью до 12 (кВт) окупается в среднем за 5 лет.

Вывод

Конечно, минусы данного типа отопления хорошенько компенсируются преимуществами геотермальных систем. Стоит отметить, что геотермальное отопление не наносит вреда экологии. Если вы приверженец “зеленой энергетики” и не сильно ограничены в бюджете, то грех не использовать геотермальную энергию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
