Обзор модификаций погружных насосов Малыш

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

  • Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
  • Мощность данной модели меньше, чем у базовой версии;
  • «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Десятое место – «УНИВЕРСАЛ» ШТОРМ-1

Модель имеет двухклапанную систему верхнего забора воды. Широко применяется для обустройства бытового водоснабжения из пресных водоемов, включая колодцы и скважины различной глубины и объема дебета.

«УНИВЕРСАЛ» ШТОРМ-1 работает от бытовой системы электроснабжения, имеет высоту подачи в 80 метров с производительностью до 12 л/мин включительно. Способен перекачивать жидкость с примесями до 105 мм.

Вибрационный насос можно использовать на длительной основе за счет эффективной системы охлаждения. Также отличается небольшими размерами и весом, что позволяет обустраивать бытовые системы обслуживания в любом удобном месте.

Помимо положительных сторон имеет и недостатки. Последние выражаются:

  • в использовании номинального тока не более 3,6 А;
  • в частоте тока 50 ГЦ +/- 1%.

Для использования в приусадебных участках, дачах и небольших домах – лучшее решение, которое справляется с поставленными задачами. Для бытового применения не подходит ввиду ограниченности технических характеристик.

Модельный ряд

Необходимо отдать должное производителям насосов «Малыш», которые сегодня предлагают несколько модификаций данного прибора. То есть, увеличился выбор агрегатов по техническим характеристикам.

Классика

Эта модель пришла в современность из далекого прошлого, то есть, она не изменялась со времен первого выпуска насоса. У нее нижний водозабор и полное отсутствие автоматики. Использовать его можно для откачки воды из колодцев и скважин, а также из открытых водоемов. Основное требование – вертикальность при перекачке.

Небольшие габариты прибора дают возможность сегодня устанавливать насос в скважины с обсадной трубой диаметром 100 мм. Но качать он может достаточно чистую воду – концентрация примесей не должна превышать 0,01%. Температура же перекачиваемой воды не должна быть больше +35С.

И остальные технические характеристики насоса для колодца «Малыш».

  • Производительность агрегата: при подъеме на один метр равна 1050 л/час, при подъеме на 40 м – 430 л/час.
  • Соответственно максимальный напор составляет 40 м. Правда, при горизонтальном перемещении жидкостей он может создать напор до 150 м.
  • Погружать его можно на глубину до 5 метров.
  • Мощность электродвигателя всего лишь 245 Вт. То есть, при малых энергозатратах насос является обладателем неплохих технических характеристик.
  • Это бытовой насосный агрегат, а значит, работать он может от обычной розетки напряжением 220 вольт.
  • Время беспрерывной работы – 2 часа. То есть, производитель рекомендует через каждые 2 часа отключать прибор на перерыв сроком до получаса.

Базовая модель

И одна рекомендация. Насос приходит в торговую сеть, укомплектованным только питающим электрическим кабелем длиною 5 м. Для него необходимо отдельно приобрести шланг диаметром 18-22 мм. Он крепится к подающему патрубку обычными хомутами или вязальной проволокой.

Серия «Малыш-М»

Информация будет короткой. Это все тот же классический вариант с теми же техническими характеристиками, но с верхним водозабором. Других отличительных особенностей в нем нет.

Серия «Малыш-З»

Это самый малогабаритный насос из серии «Малышей». Он спокойно помещается в ствол скважины диаметром 80 мм. У него меньше мощность электродвигателя – всего лишь 165 Вт, но при этом достаточно внушительная производительность – 430 л/час при напоре до 20 м. И при всем при этом весит он 3 кг.

Что касается комплектации, то это, как у предыдущих моделей, электрический кабель, но длиною 30 м. Добавим, что данная модель является моноблочной, то есть, корпус прибора неразъемный (неразборный).

Серия Малыш-З

Серия «Малыш-К»

Данная модель от других отличается лишь тем, что в ее состав входит система автоматики. Как уже было сказано выше, это обычная термозащита. Других дополнительных отличий от базовой модели нет.

Как видите, все модели погружного насоса «Малыш» со своими техническими характеристиками мало чем отличаются друг от друга

Единственно, на что необходимо обращать внимание при выборе, это на наличие или отсутствие автоматики и верхний или нижний водозабор

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

  • подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
  • откачка воды из затопленных подвалов и цокольных этажей.

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

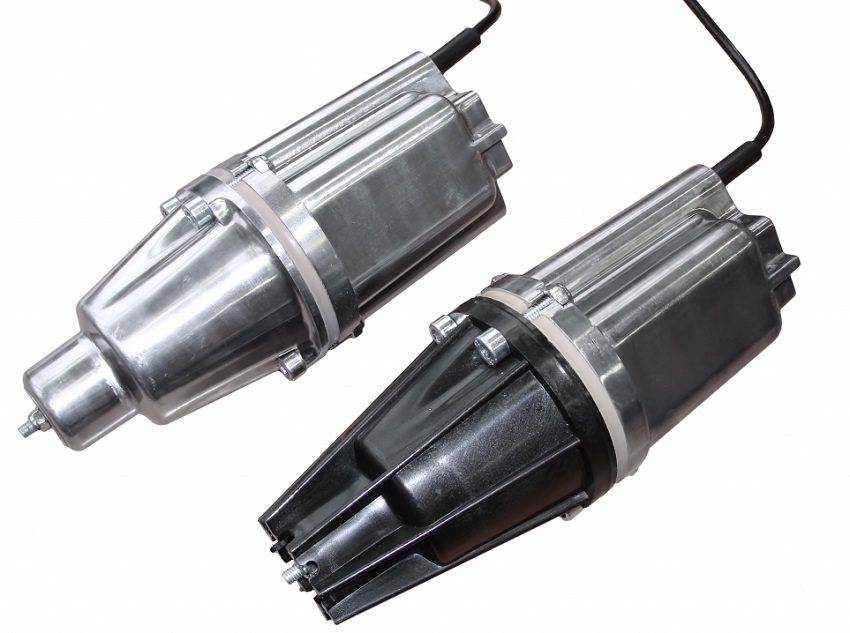

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

Другие модификации

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

2 Принцип работы и технические характеристики устройства

Представленный насос состоит из нескольких основных деталей. Это:

  • Электромагнит;
  • П-образный сердечник;
  • Вибратор;
  • Корпус.

Зная, как устроен агрегат, можно без особых сложностей, своими руками выполнить его ремонт. Сердечник, оснащенный катушками, монтируется в корпус, и впоследствии заливается эпоксидным компаундом.

Это позволяет с высокой степенью прочности закрепить катушки и сердечник внутри корпуса. Вибратор представлен в виде якоря, в котором запрессован шток.

Шток снабжен резиновой пружиной, которая выполняет амортизирующую функцию. Конец штока оборудован резиновым поршнем. Между корпусом устройства и клапаном есть зазор, равный 0,6-0,8 мм.

В процессе перемагничивания полюсов в течение каждого полупериода амортизатор инициируют обратный отброс якоря. Это приводит к тому, что поршень устройства способен вибрировать с частотой 100 раз в секунду.

В процессе работы клапан способен значительно ограничивать впрыск воды и задерживать ее выход через всасывающие отверстия. В зависимости от особенности модификации агрегата он может обладать несущественно отличающимися характеристиками, потому можно с ними ознакомится на примере усредненных данных:

Принцип действия

Функционирование осуществляется следующим образом:

  • бытовая электроэнергия подается непосредственно к агрегату;
  • электромагнит притягивает к себе «якорь»;
  • после смены полюса магнита сердечник отходит в другую сторону;
  • указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
  • колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
  • обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Установка и подключение оборудования

Перед тем как приступить к установке насосного оборудования, следует учитывать специфику разных моделей:

При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

Для того чтобы уменьшить количество вибраций работающего механизма, нужно закрепить один конец прочного капронового шнура в специальном отверстии на корпусе насоса, к другому концу необходимо прикрепить специальную эластичную подвеску, в роли которой может выступать медицинский жгут или эластичный резиновый шланг.

Насосы Малыш выпускаются с алюминиевым или пластиковым исполнением корпуса

При работе в ограниченном пространстве, например, в колодце или скважине, насос может биться о стенки резервуара, что приведет к преждевременной поломке. Для того чтобы этого не произошло, рекомендуется надеть на корпус широкое кольцо из плотной резины, которое послужит амортизатором при ударах.

Помните, что оборудование обязательно нужно устанавливать в вертикальном положении, горизонтальная установка может привести к преждевременным поломкам. Глубина погружения агрегата должна быть больше нижнего показателя динамического уровня воды. Перед началом установки погружного насоса для колодца Малыш, следует провести подготовительные работы, то есть определить глубину положения насоса в резервуаре и приобрести шланг соответствующего диаметра

Очень важно, чтобы диаметр шланга подходил к устройству, тогда оно сможет работать максимально эффективно

Несоответствие сечений шланга и входного отверстия насоса может привести к перегрузкам и преждевременному износу комплектующих. Ни в коем случае нельзя подключать устройство к электросети в процессе монтажа, делать это можно только после того, как все монтажные работы окончены. Если электрический кабель слишком короткий, то его можно удлинить, но место соединения обязательно должно находиться за пределами скважины.

Подключение насоса к электросети осуществляется только после окончания всех монтажных работ

Обзор основных технических характеристик насоса

Несмотря на универсальность агрегата, необходимо соотносить его возможности с условиями, при которых он будет функционировать. В зависимости от модификации некоторые параметры данного устройства могут отличаться. Но, если подбирается погружной вибрационный насос Малыш, его основные технические характеристики следующие:

  1. Ввиду небольшой мощности (не более 245 Вт) техника данного вида обычно подключается к однофазной сети 220 В.
  2. Диаметр шахты скважины не должен быть меньше 100 мм, при определенных условиях критическим нижним пределом считается значение 80 мм.
  3. В зависимости от исполнения длина кабеля насоса Малыш может варьироваться в пределах от 6 до 50 м.
  4. Скорость подачи воды насосом также определяется глубиной скважины или колодца. Так, если устройство работает на максимальной глубине (40 м), то уровень производительности при этом будет соответствовать значению 430 л/мин., тогда как при условии нулевого напора насос обеспечивает подачу воды со скоростью 1,5 куб. м/ч.
  5. Сравнительно небольшая масса ввиду широких возможностей оборудования – 3,5 кг (без учета питающего кабеля).
  6. Два варианта исполнения погружного насоса: с верхним и нижним забором жидкости.

Конструкция глубинного бытового насоса Малыш с верхним и нижним забором воды

Как видно, именно технические характеристики погружного насоса Малыш обуславливают его популярность. К тому же далеко не всегда за столь доступную стоимость (в среднем 2 000 руб.) удается приобрести полнофункциональный насосный агрегат.

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

  • Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
  • Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
  • Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

  • Релейные.
  • Электромеханические.
  • Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

  • Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
  • Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

  • Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
  • Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
  • Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

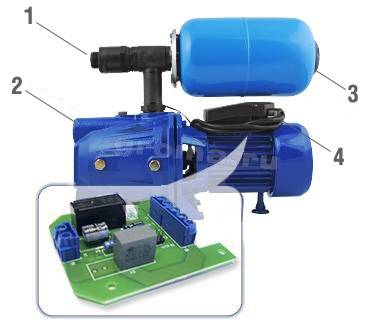

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

  • Просчитайте, насколько глубоко должен находиться насос.
  • Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

  • От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
  • При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
  • Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

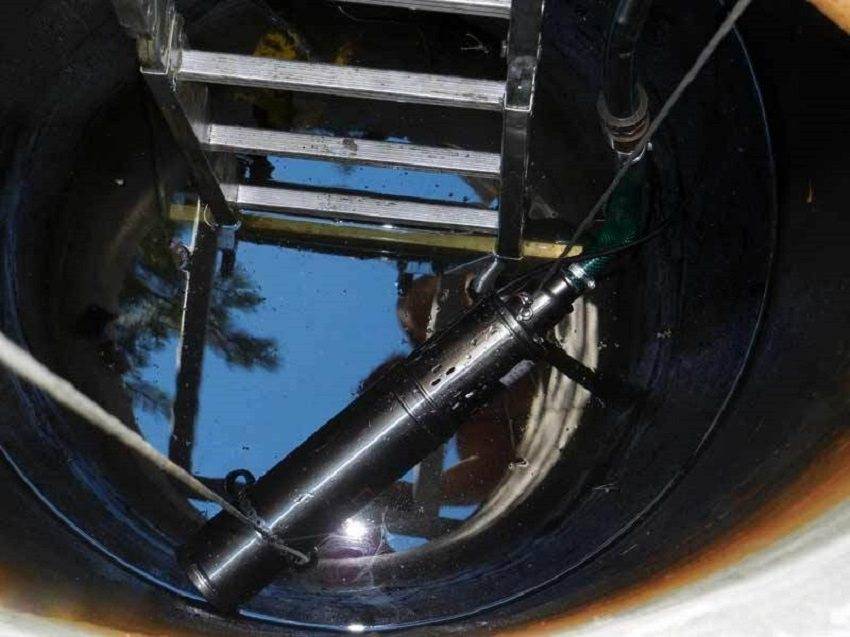

Водяной насос «Малыш»: основы правильной установки

После того, как схема конструкции достигла завершенного вида, переходим к установке:

  • подвешиваем на оголовке скважины перекладины или бокового крюка, который зафиксирует насос. На нем приспосабливаем подвеску из медицинского жгута или шланга, к которой привязываем верх троса;
  • надеваем на корпус прибора резиновое кольцо для гашения вибрации;
  • первый пуск «Малыша» не нуждается в заполнении водой. Желательно лишь заземлить розетку;
  • опускаем насос в резервуар, стараясь не касаться его стенок;
  • для моделей с нижним заборным клапаном между дном и корпусом должно быть не менее 1 м. Все остальные модификации менее прихотливые к этому параметру. Однако во избежание повреждений лучше располагать их над дном, а не на его поверхности;
  • в случае выполнения дренажных работ или опускания в неглубокий (до 5 м) источник воды насос можно располагать горизонтально после обмотки плотным материалом.

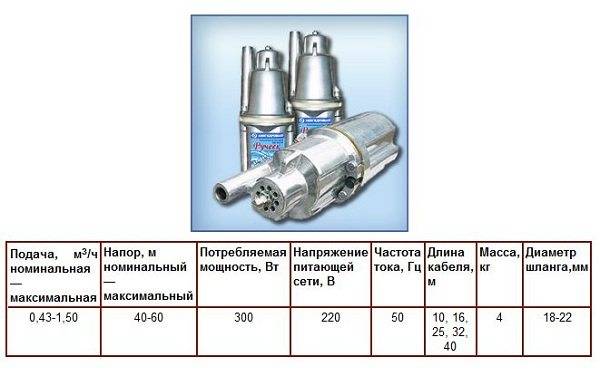

Сравнение изделий Малыш и Ручеек

Насос «Ручеек» имеет чуть иное строение, у него, наоборот, электродвигатель расположен снизу, а всасывающие отверстия – сверху. Это практически полностью исключает попадание примесей, а также обеспечивает лучшее охлаждение.

При сравнении двух моделей погружных насосов «Ручеек» и «Малыш» отмечается, что имеющиеся в конструкции амортизаторы изготовлены из натурального каучука, что придает надежность и стабильность в работе. Исследования и экспериментальные опыты показали, что оба агрегата замечательно работают в комплексе для оборудования водоснабжения дач и загородных домов.

При выборе погружного насоса дополнительно можно сравнить популярные модели и марки производителей

Показатель работоспособности напрямую зависит от качества выбранного водоема:

  • Речка;
  • Искусственно пробитая скважина;
  • Колодец, бассейн.

Важно учитывать то, сколько стоит, как часто будет использоваться насос и какие дополнительные защитные приспособления будут применяться. При борьбе с постоянными подтоплениями на участке или в погребах важно учитывать автоматическое выключение при перегрузках, возможность вертикального или горизонтального расположения насоса, производительность – величину мощности и напора, от которой напрямую зависит время откачки или заполнения емкости за определенное время

Главное, четко оценить технологическую ситуацию при установке выбранных моделей, определить глубину и уровень воды при сезонных изменениях, оценить состояние и качество грунта. Основным показателем популярности этих моделей является простата в эксплуатации: с ними может справиться любой человек, как установить, так и выполнить незначительный ремонт. А их низкая стоимость освобождает от необходимости применять дополнительные меры сохранности.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
