Восьмое – «СИЛАЧ» БВ-16-63-У5
Модель широко используется в бытовых системах водоснабжения. Легко работает с пресными водоемами, имеющими диметр от 100 мм и глубину до 3 метров включительно. Нередко задействуют для обустройства комплексов полива.
«СИЛАЧ» БВ-16-63-У5 – решение, которое изготовляется из высококачественных материалов, устойчивых к коррозийному воздействию. Корпус выполнен из чугуна, рабочие элементы произведены из нержавеющей стали. Уплотнители изготовлены из графита и керамики, а обмотка ротора медная.
Агрегат неспособен взаимодействовать с грязной водой, а потому его нельзя использовать в качестве откачивающего насоса.
Система забора воды нижняя, двухклапанная. Вибрационный насос отличается высокой мощностью в 900 Вт, которой вполне хватает для перекачки воды с производительно в 0,6 кубометров в час, высотой в 80 метров. Решение оснащено системой автоматического отключения в случае перегрева или перегруза.
Номинальная подача воды – 60 м с производительностью, в среднем, 10 литров в минуту. «СИЛАЧ» БВ-16-63-У5 отлично подходит для обустройства негабаритных систем водоснабжения.
Расчёт напора скважинного насоса
Расчёт напора осуществляется по следующей формуле:
Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **
Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:
Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления
Примечание
* — при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** — коэффициент водопроводного сопротивления всегда равен 1.15; *** — каждая атмосфера приравнивается к 10 вертикальным метрам.
Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома — 80 метров. Высота самой высокой точки водоразбора — 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:
Напор=(60+80/10+3,5×10)×1,15=126,5 метров.
Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.
В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.
Для организации водоснабжения частного дома перед установкой насосного оборудования, в первую очередь необходимо рассчитать его параметры. При этом необходимо учитывать технические характеристики источника, расстояние до потребителя и объем водозабора. Домовладельцу, самостоятельно монтирующему линию водоснабжения в дом, нет необходимости производить расчет насоса для скважины по сложным формулам — для этого предназначены размещенные в сети онлайн-калькуляторы.

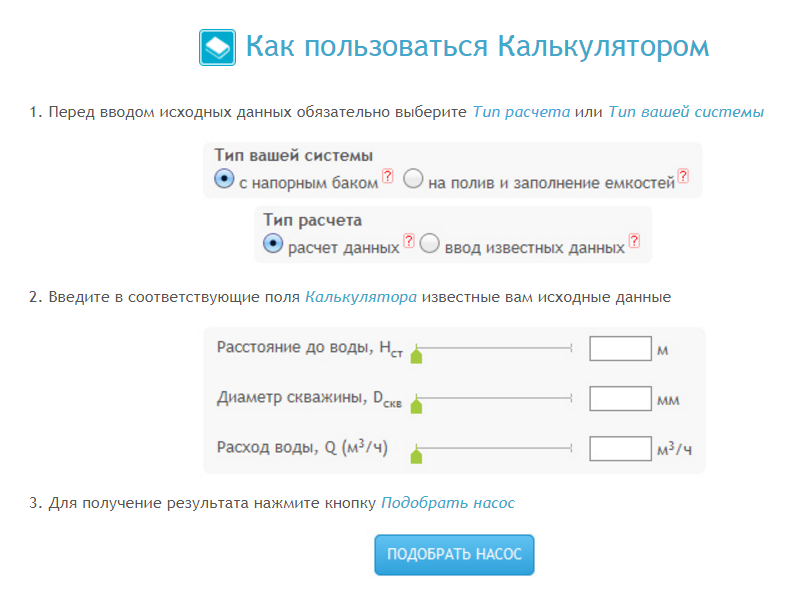

Рис. 1 Онлайн калькулятор для определения объема подачи – внешний вид
Их существенным недостатком является приблизительность полученных результатов — многие важные параметры, влияющие на окончательный результат, не фигурируют во вводных данных. Почти все онлайн-калькуляторы рассчитывают только один из параметров: высоту подъема, производительность или необходимое давление в магистрали, остальные данные приходится определять другими способами. Еще одной проблемой является выбор точного и достоверного калькулятора из множества вариантов, выложенных в сети. Поэтому наиболее правильным решением вопроса, как рассчитать насос для скважины, остается вычисление его параметров по формулам с помощью таблиц потерь и использование калькуляторов в качестве вспомогательного средства для проверки правильности расчетов.
Рис. 2 Онлайн — калькулятор для расчета насоса для водоснабжения
Модели насосов Малыш
Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.
Классический «Малыш»
Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.
Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.
Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.
Технические характеристики модели:
- номинальная мощность составляет 245 Вт;
- работает устройство от электросети 220 В;
- высота столба подъема воды – 40 м.;
- средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
- максимально допустимое время беспрерывной работы – 2 часа;
- допустимая глубина погружения – 5 м;
- рабочее давление составляет 0,4 мПа;
- вес насоса составляет 3,5 кг;
Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.
Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.
Серия «Малыш»-М
Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.
Серия «Малыш»-3
Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.
Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:
- Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
- Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
- При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.
Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.
Серия «Малыш»-К
По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).
Забор воды: использование и принцип работы разных изделий
Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:
Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.
Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.
Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.
Устройство «Малыша» с верхним забором воды Источник cloudinary.com
Классическая модель
В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.
| Свойства и параметры классической модели | |
| С какой работает мощностью | Для модели характерен средний показатель в 220-245 Вт |
| Может поднимать воду на высоту | до 40 м |
| Питание | 220 В |
| Производительность | При 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы. |
| Глубина опускания насоса | не более 5 м |
| Сколько может функционировать | 2 часа без перерыва |
| Масса | 3,5 кг |
| Какое даёт давление | 0,4 мПа |
Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.
Модель насоса «Малыш классический» Источник onlinetrade.ru
Вариант «Малыш-К»
Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.
Серия «Малыш-3»
Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:
- полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
- не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
- можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
- вес, не превышающий 3 кг.
Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.
Насос «Малыш-3» с длинным кабелем Источник blogspot.com
Какой лучше?
Все вибрационные насосы находятся в одном ценовом диапазоне от 30 у.е. до 40 – 50 у.е. Их стоимость настольно ничтожна по сравнению с затратами на обустройство колодца или скважины, что не стоит экономить и покупать откровенно некачественный товар.
Отечественный рынок наводнен хорошими моделями российского, украинского и белорусского производства. А вот зарубежных агрегатов: итальянских, немецких практически нет или они не пользуются спросом. Не стоит покупать вибрационный насос, сделанный в Китае, немного сэкономив, просто выбросите деньги.
Ручеек
Один из самых распространенных и надежных отечественных насосов. Модели с этим названием изготавливают разные заводы российский ОАО «Ливгидромаш» (Ручеек), белорусский ОАО «Техноприбор» (Ручеек 1). Имеет верхнюю камеру забора воды, обладает напором до 60 м
Но обратите внимание, насос Ручеек на испытаниях выдал 598 л/час и поднял на высоту 50 м, а Ручеек 1 только 300 л/час на высоту 30 м. Название практически одно, а характеристики разные
Хотя и тот, и другой оснащены хорошей термозащитой.
Малыш
Тоже снискал себе хорошую славу у владельцев дачных участков. Насос «Малыш» производят «АЭК Динамо» (Москва), «Электродвигатель» (Бавлены), а также другие производители. Все они достаточно высокого качества, но необходимо обязательно уточнять характеристики, так как есть модели с верхним забором воды, а есть нижним. А вот переживать по поводу термозащиты не придется, она есть во всех моделях. Это во многом определяет надежность Малыша и его хорошую репутацию.
Водолей
Этот насос стоит подороже своих собратьев, около 50 у.е. Производится на Украине, где модельный ряд его очень широк. Можно подобрать насос с такими размерами, чтоб проходил в скважину 90 мм. Можно агрегат с производительностью 1500 л/час или напором 100 м. А также оснащенные двумя клапанами. Все модели имеют качественную термозащиту
Но обратите внимание, вибрационные насосы Водолей 1 российского производителя ЭМСЗ «ЛЕПСЕ» уступают на порядок украинским, не ошибитесь при выборе
В конце хотелось бы подытожить, какой должен быть идеальный вибрационный насос для дачи. Агрегат с производительностью от 800 до 1300 л/час, напором 60 м, глубиной погружения 7 м, термозащитой, длинным шнуром, с длительным режимом работы без отдыха. И не забудьте правильно рассчитать требующуюся конкретно вам производительность.
Поделитесь в своей соцсети или оставьте свой комментарий.
Вихревые насосы
Конструкцией аппараты несколько похожи на центробежные, их основная рабочая камера оборудована вращающимся колесом с лопастями. Форма рабочей камеры и колёсных лопаток аппараты отличаются от центробежных. Они создают в дополнение к центробежному закручиванию воды ещё и мощную турбулентность, в результате чего, на выходе организуется мощный напор жидкости (больше в 3-9 раз, чем у центробежных). Этим достигается уменьшение количества рабочих камер без снижения напора и производительности.
Простота конструкции отразилась на цене погружного устройства. Стоимость его ниже. Такие аппараты не повредятся от попадания воздуха при откачке, поэтому их используют на производстве. Вихревые турбулентные станции применяют для перекачки дисперсионных смесей, насыщенных газами.
Недостатком является чувствительность к загрязнённости жидкости. Также, это самые быстроизнашивающиеся агрегаты (нужно заботиться о замене деталей). По этим причинам мало популярны у дачников.
Винтовые Насосы
Шнековое погружное устройство, работает на принципе винта Архимеда. Рабочий винт (ротор, изготовленный из стали) сложной конфигурации касается своими краями цилиндра из эластомера так, что образуются полости изменяющейся формы. Цилиндр и винт вместе называются героторной парой. В каком бы положении ни находился ротор, суммарный объём полостей камеры одинаков. При вращении винта к выходному патрубку движется вода, находящаяся в полостях, образованных героторной парой. Вода поступает в магистраль равномерно, и напор на выходе постоянен. Механизм этой модификации может перекачивать различные по вязкости жидкости. Образцы средней цены с производительностью 1500-2000 л/час способны создавать напор 40-60 м.
Достоинством является нечувствительность к скачкам напряжения (при работе стабилизатор не используется).
Среди главных недостатков устройства этого типа — большое количество участков трения, образующихся в камере при работе. Система очень чувствительна к загрязнению воды. Попадающий песок является абразивом. Детали быстро изнашиваются, и нужно заменять героторную пару. Этот тип насосов популярным не является, хотя и подходит для водных скважин. Нет также данных о сроке службы, поскольку насосная модификация этого типа нова на рынке.
Особенности установки и подключения
Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.
Динамический и статический уровни
Инструкция по установке:
- Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
- Закрепите шланг на патрубке с помощью пластикового хомута;
- Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
- Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
- Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;
Монтаж насоса в колодец
- Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
- Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
- Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.
Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.
К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.
Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.
На фото вы видите все, что необходимо для устройства насосной станции
Автоматика для насоса
К числу рекомендуемых автоматических устройств относятся:
- Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
- Поплавковые выключатели, срабатывающие при понижении уровня воды;
- Реле давления и термореле;
- Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
- Пускозащитные устройства;
- Обратные клапаны;
- Гидроаккумуляторы, поддерживающие напор в сети через реле давления.
Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:
Гидроаккумулятор для насоса Малыш – схема подключения
- 1 – узел управления;
- 2 – кабель с вилкой для включения в сеть;
- 3 – кабель с розеткой для подключения насоса;
- 4 – автоматический выключатель;
- 5 – розетка;
- 6 – насос Малыш;
- 7 – питающий кабель;
- 8 – ниппель;
- 9 – обратный клапан;
- 10 – напорный трубопровод;
- 11 – крестовина;
- 12 – переходной ниппель;
- 13 – гибкая подводка;
- 14 – гидроаккумулятор;
- 15 – распределительный трубопровод.
При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.
Гидробак на 5 литров с реле давления
Принцип функционирования
Корпус такого насоса обычно имеет улиткообразную форму. Внутри имеется вал, на котором расположено рабочее колесо с лопастями. По краям имеются два фланца – всасывающий и напорный. В большинстве случаев насосный агрегат состоит из гидравлического насоса и электродвигателя.
Далее рассмотрим каждый элемент по отдельности и опишем функции, которые они выполняют:
- Электродвигатель – этот элемент в конструкции центробежного насоса играет роль привода. Приводная часть электродвигателя, которая располагается в насосе, тщательно герметизируется.
- Рабочий вал – его функция заключается в передачи вращательного действия от электродвигателя к рабочему колесу.
- Рабочее колесо – располагается на валу и имеет изогнутые лопасти.
- Уплотнительные части – защищают части агрегата от попадания перекачиваемой жидкости.
Основные принципы работы центробежного насоса:
- Через всасывающий фланец жидкость попадает в рабочую камеру насоса и перемещается за счет лопастей, находящихся на рабочем колесе.
- С помощью центробежной силы жидкая среда ударяется об стенки рабочей камеры и образует избыточное давление.
- Избыточное давление выталкивает жидкость через напорный фланец.
- Всасывание новой порции жидкости происходит в результате образования в рабочей камеры избыточного давления.
Центробежные насосы изготавливаются как одноступенчатые, так и многоступенчатые. Последние называют «секционные центробежные насосы». В таких агрегатах достигается увеличение общего перепада давления, которое пропорционально числу секций агрегата. При этом принцип их работы в любой конструкции остается тот же – жидкость движется под действием центробежной силы, которую создает вращающееся рабочее колесо.
В соответствии с перечисленными выше процессами,все элементы центробежного насоса обеспечивают непрерывную перекачку жидкости и гарантируют стабильность всех необходимых параметров работы насоса. Данный принцип работы насоса относится не только к поверхностному, но и к глубинному типу.
Центробежный насос запрещено эксплуатировать, если внутри рабочей камеры отсутствует жидкость. Если пренебречь этими правилами, то агрегат выйдет из строя. Использовать насос целесообразно для перекачки больших объемов жидкости на постоянной основе при небольших напорах.
Самое основное в работе агрегата – не столкнуться с такой проблемой, как кавитация. Этот процесс возникает в результате образования пузырьков в жидкости за счет возникновения в ней зон разряжения. Они и попадают в зону с более высоким давлением. Пузырьки схлопываются и образуют мощную энергию, которая разрушает внутренности насоса. Но бывают случаи, когда разрушается непосредственно корпус.
Подробнее о работе центробежного насоса рассказано в следующем видеоролике:
Вибрационный насос: принцип работы
Принцип работы его состоит в следующем:
- Переменное напряжение в сети вызывает изменения в магнитном поле сердечника, который притягивает и отталкивает якорь поочередно.
- В насосной части происходят возвратно-поступательные движения поршня, создающий давление (при помощи гидравлического удара) в напорной магистрали. Этот эффект и позволяет поднять воду из скважины наверх.
В насосах с нижним забором все происходит аналогично. Различно только расположение насосной и электрической части.
Электропривод насоса состоит из двух катушек, сердечника и кабеля питания. Для герметизации электропривода он заливается эпоксидной смолой.
Такой тип электропривода является наиболее простым и служит гораздо дольше чем подверженная износу насосная часть.
Насосная часть соединяется с электроприводом при помощи четырех винтов.
Продление срока службы
«Малыш» стоит от 1700 до 3000 рублей и имеет средний срок службы 2-3 года. За свою цену это достаточно длительное время, но его можно увеличить, если соблюдать правила:
- Проводить осмотр и очистку. Ежемесячно надо чистить патрубок, клапаны от мусора. Это повышает эффективность всасывания и уменьшает нагрузку на подвижные элементы.
- Используйте защиту. Сухой ход и перегрев приводят к быстрому износу амортизатора, повреждению поршня. Предотвращение негативных последствий значительно продлевает срок службы.
- Колодец должен иметь диаметр не менее 100 см. Во время работы насос вибрирует и бьется о стенки (если нет дополнительной защиты). При долгой эксплуатации могут повредиться обсадные трубы скважины и корпус насоса.
Спустя какое-то время насос ржавеет и загрязняется изнутри, это сильно влияет на его производительность Источник lgot.ru Главная проблема в том, что в скважине находится много песка. Когда воды остается мало, то мелкие песчинки засасываются в насос и засоряют механизм. На выходе получается грязная вода, непригодную для питья и бытового использования.
В скважине находится труба с сетчатым фильтром на дне. Если включить насос, то крупные частицы со дна поднимаются вверх по сетке, а мелкий мусор проходит сквозь фильтр в основную полость с чистой водой.
В результате уменьшается приток, жидкость мутнеет и вибронасос забивается мелким мусором. Иногда мелкий песок полностью забивает фильтр и вода не поступает вовсе.
На дне скважины находится сетчатый фильтр, он защищает от мелкого мусора и песка Источник tproekt.com
Результатами неправильного использования вибронасоса в скважине являются:
- Разрушение скважины. В ходе вибраций мелкий песок попадает в скважину и делает воду непригодной для бытовых задач.
- Разрушение породы. При неправильном монтаже регулярные вибрации приведут к разрушению породы и повреждению фундамента ближайших строений.
- Повреждение насоса. Из-за обилия песка вибронасос засоряется и застревает на дне. Достать его невозможно, очистить скважину тоже.
Иногда инженеры используют вибронасосы в свежих скважинах. Это делается для очистки от ила и для разрушения глинистого слоя. Результатом является очистка скважины и увеличение притока воды.
Скважина имеет сложную конструкцию и неправильная установка вибронасоса приводит к серьезным последствиям Источник stroy-mart.ru
Применение насоса в колодце и скважине
Применение вибрационного устройства наиболее оправдано в бетонном колодце или построенном в твердом каменистом, глинистом грунте либо в песчанике. Подвижность почвы отсутствует, и при откачивании воды на саму трубу колодца не будет оказываться никакого влияния. Если уровень воды в колодце низкий, и со дна начинает подниматься ил, глина или песок, нужно выключить насос на некоторое время, пока все породы не осядут, и вода вновь не станет чистой.
Обратите внимание! Сам принцип работы погружных вибрационных насосов для колодцев несёт в себе опасность разрушения прохода скважины. Скважина в отличие от колодца имеет особую специфику строения, сквозь неё до водоносного слоя проходит труба, в основании которой находится специальный фильтр
Если водяной слой состоит из мелких, сыпучих пород, известняка, то во время вибраций они начинают отслаиваться и стремиться к сетке фильтра.
Образец скважины
Чем более подвижный грунт, чем более мелкая порода, тем больше вероятность, что фильтр забьётся.
Если породы водоносного слоя представляют собой крупные песчаные фракции, то для сетки фильтра они не опасны, и использование насоса в такой скважине вполне возможно под присмотром. Если колодезные породы – это мелкозернистые породы: известняк, супесь, суглинок, то риск засорения фильтра значительно увеличивается.
В таком случае понижается дебит скважины, но это исправимо. Можно почистить фильтр, и скважина начинает работать в прежнем режиме.
Если мелкоабразивные частицы настолько малы, что проникают сквозь фильтр, не блокируя его, то вода откачивается с песком. Худшим вариантом является ситуация, когда песочные мелкие породы забивают и трубу, тогда насос в них «закапывается». Самостоятельно тут уже не справиться, необходимо вызывать специалистов для прочищения скважины и повторной установки фильтра.
Фильтр скважины
Ещё один вариант развития событий, когда подвижность грунта приводит к разрушению и обвалу скважины на участке, в результате происходит опущение фундамента здания в случае его близкого расположения.
Важно! Необходимо предварительно изучить специфику грунта, провести изыскательные работы. Если основные породы песчаник, кварц, крупный песок, каменистый грунт и прочее, то применение вибронасоса в скважине возможно
В ином случае, целесообразно рассматривать другие варианты.
Эксперты нередко используют вибронасос при бурении новой скважины намеренно, когда необходимо повысить дебит, т.е. объём ресурса.
Разрушение полости скважины проводится под наблюдением специалиста, целью является прокачка и увеличение в будущем производительности. Если нет соответствующих навыков, самостоятельно лучше эту процедуру не проводить.
Слабые места
Хоть вибрационное насосное оборудование и отличается простой, неприхотливостью и приемлемой ценой, всё же у него есть свои слабые места. Так, при эксплуатации прибора стоит учесть следующее:
- Агрегат не любит работать «на сухую». Иногда даже полуминутной работы без воды хватит, чтобы прибор перегрелся и вышел из строя. Это не касается моделей с термозащитой.
- От сильных вибраций довольно часто происходит раскручивание резьбовых соединений. Особенно это касается мест крепления поршня и обратного клапана. Чтобы этого не происходило, сразу после покупки насоса стоит заменить обычные гайки на самоконтрящиеся крепёжные изделия.
- Болты на корпусе подвержены коррозии. Обычно корпус таких приборов выполнен из алюминия, а болты – из стали. Поэтому даже оцинкованное покрытие не защищает их от коррозии. Для защиты этой части конструкции все болты сразу после приобретения оборудования рекомендуется заменить изделиями из цветных металлов.
- Детали из резины очень быстро изнашиваются от перекачки воды с примесями. Это приводит к снижению производительности насосного оборудования. Для предотвращения этого необходимо использовать фильтрационную сетку на всасывающем отверстии трубопровода.
- Слишком сильная или недостаточная фиксация обратного клапана. Перед использованием прибора его необходимо отрегулировать самостоятельно.
- Агрегат очень чувствителен к перепадам напряжения, поэтому его можно использовать только со стабилизатором. При падении напряжения в 2 раза снижается производительность, а при повышении – возрастает нагрузка на узлы и детали агрегата.
Особенности конструкции — погружного вибрационного насоса
Конструкция погружного насоса состоит из основных элементов, которые спрятаны внутри прочного корпуса. Все пространство разделено на три основных отделения. В первом располагается силовой элемент, в промежуточном — нагнетающая камера, а третий отдел имеет всасывающую камеру.
В качестве силового элемента выступает электромагнит, внутрь которого помещают эпоксидную смолу. Она позволяет выполнять две основные функции:
- Фиксацию, т.е. помогает надежно закрепить электромагнит в корпусе.
- Изоляцию, не позволяет соприкасаться электропроводящей части с влагой.
Всасывающая камера имеет специальные обратные клапаны, выполненные в виде грибков со шляпками. Именно они и позволяют обеспечить правильное движение воды.
Немаловажной деталью в конструкции насоса, является вибратор. На нем крепится амортизатор и шток с установленным поршнем
Из насоса воды подаётся под давлением по определенным каналам в шланги или в трубопроводы.
Производительность насоса полностью зависит от работы клапанов и поршня. Их износ характеризуется временем работы в загрязненной воде. Все дело в том, что грязная вода, попадая внутрь, засоряет элементы, а клапана и вовсе могут перестать полностью закрываться. В итоге вода идет обратно, тем самым снижая производительность
Поэтому перед тем, как использовать погружные вибрационные насосы для воды, важно рассмотреть насколько сильно, загрязнен источник
Преимущества и недостатки
Для вибрационного агрегата характерны как преимущества, так и недостатки. К первым относят:
- относительно приемлемую цену;
- широкий модельный ряд — можно выбрать устройства отечественного или зарубежного производителя;
- низкий уровень шума;
- оптимальная производительность;
- возможность поднимать воду с больших глубин;
- простота установки, подключения.
К минусам вибрационных скважинных насосов относят:
- Отсутствие термозащиты у некоторых моделей. Без неё на сухом ходу агрегат отработает не больше 10 сек. После этого обмотка сгорит.
- Регулярное раскручивание резьбовых соединений при воздействии вибрации. Вопрос решается методом замены гаек на самоконтрящиеся.
- Подверженность болтов коррозии. Даже цинковое покрытие со временем стирается, что приводит к образованию ржавчины на крепежах.
- Износ резиновых элементов под воздействием абразивных частичек песка в воде, особенно если скважина сделана на известняк или песчаный пласт.
- Чувствительность к перепадам напряжения в сети. К примеру, если ток снижается всего на 15%, производительность насоса падает почти в два раза.
