Суть системы теплого пола по грунту
Владельцам частных домов предоставляется уникальная возможность уменьшить свои затраты на создание фундамента строения, при этом создав комфорт и уют в помещениях, смонтировав теплый бетонный пол по грунту самостоятельно.
Бетон – это материал, который позволяет сделать качественное и прочное основание. На него не составит труда уложить водяной теплый пол. Непосредственно теплый пол по грунту пирог фундамента дома и внешние стены не затрагивает, а располагается на собственном основании.
Работы по укладке при этом разделяются на два этапа:
- заливание бетонного фундамента;
- монтаж контура водяного подогрева полов.
Инструкция изготовления черновой стяжки для пола по грунту
Рассмотрим наиболее сложный и трудоемкий вариант с использованием всех слоев подсыпки.
Шаг 1. Сделать замеры. Вначале на ленте фундамента нужно обозначить уровень чистового пола.
Высотные отметки в проекте
Для этого следует пользоваться лазерным или гидроуровнем. Размер определяется согласно проектно-технической документации или рабочих чертежей на объект. Далее вниз нужно ставить метки на толщину пола в зависимости от его конструкции, толщину чистовой стяжки, черновой стяжки, слоя гравия и песка.
Использование гидроуровня
Выполнение разметки
Шаг 2. Вынуть грунт на расчетную глубину, очисть площадку, подготовить к засыпке песком. Утрамбовать рыхлый грунт или аккуратно подчистить основание совковой лопатой.
Трамбовка грунта
Шаг 3. Засыпать песок. Как правило, толщина слоя колеблется в пределах десяти сантиметров. Если потребуется большое количество песка, то сыпать его нужно поэтапно, каждый слой отдельно трамбовать. Качество трамбования значительно улучшится, если работы выполнять с помощью специальных механизмов: вибротрамбовок или виброуплотнителей. Во время трамбовки нужно следить, чтобы песок имел более-менее ровную и горизонтальную поверхность.
Трамбовка песчаной подсыпки
Подушка песчаная
Трамбовка песка виброплитой
Утрамбованная подушка
Трамбовка – очень важный этап обустройства черновой стяжки по грунту, спешить не нужно. Все ямы подсыпаются и опять трамбуются, бугорки срезаются.
Вибротрамбовка
Шаг 4. Насыпать слой щебня толщиной ≈ 5–10 см, тщательно утрамбовать его. Щебень лучше брать нескольких фракция оп размерам. На песок насыпается более крупный, под черновую стяжку мелкий. Таким способом улучшаются несущие характеристики основания. Часть инженерных коммуникаций можно прятать в слоях подсыпки или непосредственно в черновой стяжке. Не нужно стремиться установить там все трубы и электрические сети, в случае возникновения аварийных ситуаций к ним очень сложно добраться для выполнения ремонтных работ.
Щебневая подушка
Шаг 5. Подготовить бетонную смесь.
Ручное замешивание
Самостоятельное изготовление бетонной смеси
Делать ее можно самостоятельно с помощью бетономешалки или заказывать готовую у строительных компаний. Выбирать нужно самостоятельно, оба варианты могут быть оптимальными при определенных условиях. Рекомендуется подсчитать стоимость материалов в обеих случаях, оценить свои материальные возможности и физические силы, количество рабочих.
Бетонная смесь по густоте должна быть ниже средней. Такие показатели позволяют бетону самостоятельно разливаться по площади пола. Одним из плюсов использования жидкого бетона – отсутствие необходимости устанавливать маяки и выполнять трудоемкие работы по его выравниванию ручными правилами.
Готовьте жидкий бетон
Рабочим нужно только немного подправить уровень в местах заливки материала. Если требуется армирование, то одновременно ставится сетка. Строительные правила требуют устанавливать ее таким образом, чтобы со всех сторон толщина бетона превышала пять сантиметров. В противном случае конструкция не будет работать как единое целое, фактическая прочность армированного бетона станет намного меньше расчетной. Последствия могут быть самыми печальными.
Армирование – порядок и выбор материала

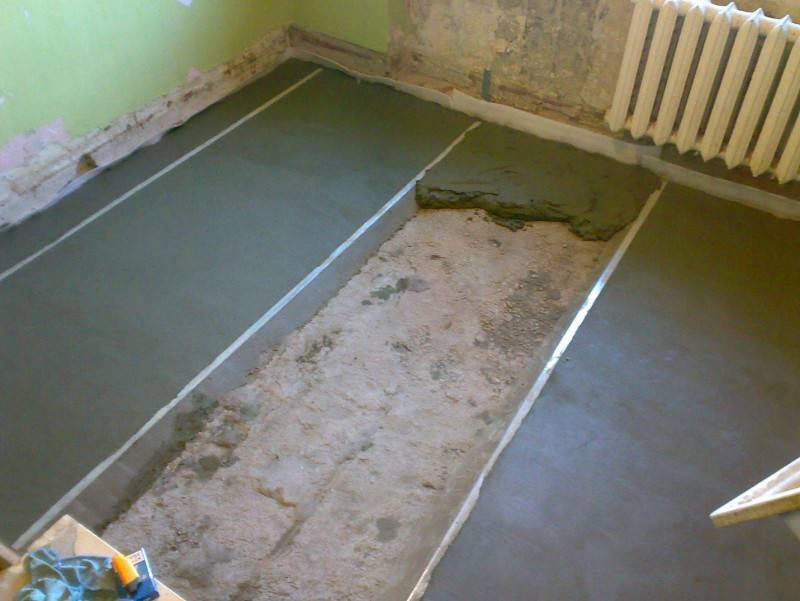

Заливка пола бетоном
Шаг 6. Для повышения показателей прочности черновой стяжки на следующий день ее обязательно нужно тщательно увлажнить. Если погода жаркая и сухая, то поливать водой рекомендуется и на ночь. Такие действия следует повторять в течение двух-трех дней. Дальнейшие работы рекомендуется проводить через 10–14 дней после заливки. За это время бетон набирает не менее 50% своей максимальной прочности, что позволяет без опасений продолжать строительные работы.
Смачивание стяжки
Каким будет чистовой пол выбирает застройщик. Независимо от выбранного варианта строители рекомендуют обязательно делать сверху надежную гидроизоляцию и класть утеплитель. Поверх этих конструкций делается чистовая стяжка под плиточный пол или укладываются деревянные лаги под иные варианты финишных половых покрытий
Такие схемы делают полы теплыми, что очень важно с учетом современных цен на теплоносители. Одновременно выполнение рекомендаций профессиональных строителей значительно увеличивает время эксплуатации половых покрытий
Чистовая стяжка по теплоизоляции
Видео описание
Последовательность монтажа чернового пола из досок в видео: Дощатый пол монтируют на опорную систему из продольных балок и поперечных брусьев. Внутри помещения вдоль стен из кирпичей выкладывают столбики. Все свободное пространство между опор засыпают керамзитом. Для вентиляции между засыпкой и дощатым полом оставляют 10-15 см.

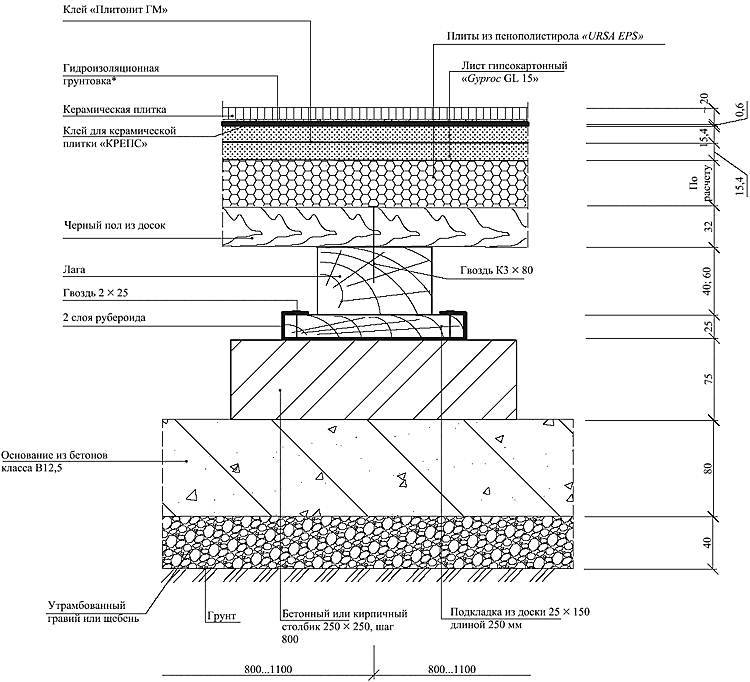

На столбики устанавливают систему лаг. Высота опор выравнивается по уровню. Поверх брусков настилают дощатый черновой пол. Доски устилают:
- гидроизоляционной плёнкой;
- утепляющей подложкой;
- отделочным материалом (ламинированным покрытием, линолеумом, ковролином).
Существует несколько вариантов создания пирога пола по деревянным балкам первого этажа. В старину лаги сооружали из толстых прямых брёвен.
Строительный материал обрабатывали смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых, гнилостных бактерий.
Пол на лагах Источник lestnitsygid.ru
Этот вариант конструкции состоит:
- из глиняной подушки;
- гидроизолирующей ткани, плёнки;
- кирпичных опорных столбов;
- брусьев и балок, соединённых между собой уголками либо любыми другими видами крепежа;
- утепляющего материала.
Виды материалов и порядок работ по монтажу пола
Первоначально создается проект пола. Его укладка начинается непосредственно после возведения фундамента. Необходимо понимать, что для выполнения качественных работ требуется сухая погода. Влажность повысит риск гниения древесины. Грунт под домом должен быть утрамбован. Для уменьшения влажности верхний слой засыпается песком на высоту примерно 20 см.
При создании фундамента нужно избежать резких перепадов в высоте. Также потребуется дополнительное создание бетонных столбцов для установки брусьев.
Для начала потребуется укладка лаг. В идеале используется лиственница, так как она менее подвержена гниению. Применение лаг позволяет увеличить устойчивость балок. Обязательным этапом будет создание. Мы предпочитаем двойную обвязку, так как это позволяет уменьшить риск появления грибка на основных частях дома. Помимо этого в дальнейшем можно просто заменить нижний слой без ущерба строению.
Следующим этапом идет закрепление лежней, которые создаются из доски с толщиной в 50 мм. Нельзя забывать и про гидроизоляцию. В данном случае можно применять простой рубероид – самый доступный и простой в монтаже материал.
Далее идет закрепление лежней, которые создаются из доски с толщиной в 50 мм. Нельзя забывать и про гидроизоляцию. В данном случае можно применять простой рубероид – самый доступный и простой в монтаже материал.
Устройство пола в каркасном доме состоит из нескольких этапов. Изначально применяется строганная половая доска С сорта с минимальной толщиной в 28 мм. Однако, рекомендуется использовать материал не менее 36 мм. Такая доска имеет более высокие показатели прочности. Также необходимо четко следовать правилам крепления и не экономить на элементах крепежа. Если не брать в учет этот фактор, то через некоторое время пол начнет скрипеть.
Далее следует укладка чернового пола. Для его создания лучше выбрать строганую доску с показателем толщины в 36 мм. Такой показатель является оптимальным и позволяет повысить прочность и долговечность полов. Можно выбирать материалы С класса. Это не скажется на качестве конечного результата. Стоит отметить, что перед укладкой чернового пола рекомендуется использовать рейки для создания вентиляционного зазора. Такое решение позволяет избежать преждевременного гниения и скопления конденсата.
Еще одним важным условием является качественное утепление. Обойтись можно стандартным утеплителем: минватой, пенопластом, базальтовым волокном или же воспользоваться современными технологиями. На данный слой пирога укладываются панели OSB для выравнивания поверхности.
В большинстве каркасных домов стали устанавливать системы теплых полов, которые могут быть водяными или электрическими. В этом случае необходимо использование ЦСБ плит.
После того, как теплый пол будет смонтирован или проложен слой утеплителя, осуществляется укладка OSB плит
Важно четко следить за уровнем по всему периметру. Даже небольшие отклонения по высоте будут способствовать быстрому появлению скрипа полов
Для чистового пола рекомендуется применять шпунтованную доску, не требующую финишной шлифовки.
Основной монтаж теплого пола
Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.
Гидроизоляционный слой
Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:
- Рулон разматывается по площади помещения.
- Острым ножом удаляются лишние участки.
- Гидроизоляционный материал укладывается внахлест.
- Стыки полиэтилена проклеиваются строительным скотчем.
В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.
Теплоизоляционный слой
Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии
Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции
Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии. Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.
Заливка бетонного слоя
Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту.
Укладка обогревающего контура
Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:
- улитка;
- змейка;
- комбинированный.
В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:
- Контур должен изготавливаться без стыков, из сплошной трубы.
- В не зависимости от шага, длинна теплоносителя, не должна превышать более 200 метров.
- Шаг должен зависеть от диаметра трубы.
- При укладке не допускается растяжение труб.
А также в процессе монтажа, нельзя наступать на теплоносители, тем самым подвергая их деформации.
Выполнив укладку труб, необходимо провести их опрессовку.

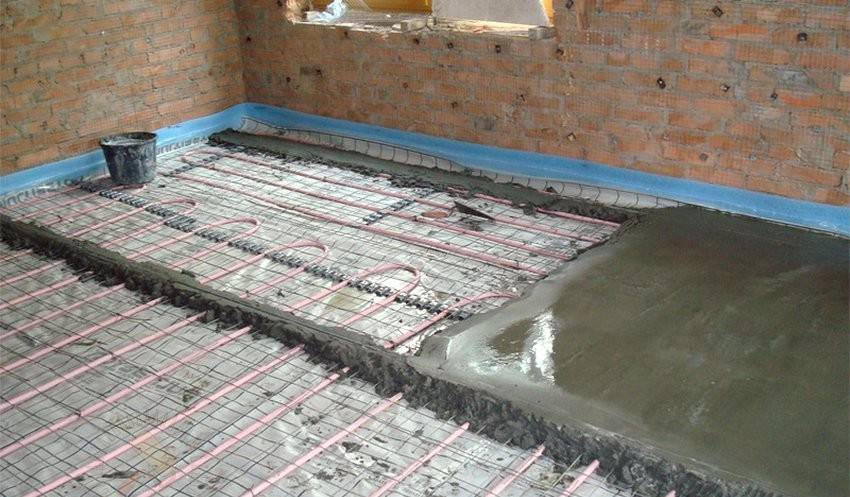

Заливка стяжки
Проверив функциональность работы водяного пола по грунту, переходят к его фиксации при помощи стяжки. Для этого необходимо приготовить раствор из мелкого песка и цемента, в соотношении 3 : 1. Для прочности раствора, можно добавить в 1000 грамм цемента 1 грамм фибры. Процесс заливки аналогичен бетонному порогу, однако время высыхания займет более длительного времени. В данном случае стяжка высохнет не ранее, чем через 30 дней.
Убедившись в том, что цементный раствор полностью высох, приступают к монтажу напольного покрытия.
Плюсы и минусы
К достоинствам полов по грунту следует отнести:
- Простота и экономичность создания.
- Способность выдерживать высокие нагрузки.
- Отсутствие или низкие значения нагрузок на стены.
- Долговечность, высокая ремонтопригодность.
- Способность сочетаться с любым типом чистового покрытия.
- Возможность установки системы теплого пола.
Существуют и недостатки:
- Необходимость качественного утепления.
- Невозможность устройства при слишком большой толщине слоя засыпки (более 0,6-1 м).
- Зависимость от гидрогеологических условий в регионе, невозможность обустройства в подтапливаемых районах или в регионах с неустойчивым уровнем грунтовых вод.
- Необходимость грамотного подхода при строительстве.
Все качества полов по грунту достаточно хорошо исследованы, что позволяет полагаться на технологию и производить работы в строгом соответствии с ее требованиями.
https://youtube.com/watch?v=kNjYUivivgk
Заливка пола и стяжка
Чтобы покрытие вышло монолитным и прочным его заливают за один, максимум два подхода. Уплотнить бетон можно вибратором, а выровнять напольное покрытие – правилом. Толщина слоя должна быть не меньше 7 мм. Упростить процесс выглаживания бетона можно с помощью маяков, которые еще перед заливкой пола устанавливаются по поверхности несущего основания.
Заливка пола и стяжка
Идеально ровную поверхность удастся получить посредством выполнения стяжки. После этого напольное покрытие готово к укладке на него плитки или ламината.
Раствор выливается порционно в опалубку непосредственно на арматурный каркас. Движениями правила по направляющим смесь равномерно ложится по поверхности будущего пола. Бетонирование следует начинать с дальнего угла помещения, чтобы при необходимости из него удалось беспрепятственно выйти.
Когда все операции будут завершены, желательно накрыть бетон полиэтиленом, чтобы воздух не мешал ему схватываться. Направляющие рейки лучше вытягивать только на следующий день после заливки. Рекомендуется также активно поливать раствор водой. Делать это следует не только в первые часы после заливки, но не меньше 2 раз в сутки на протяжении последующих двух недель. Специалисты утверждают, что полноценную прочность пол приобретет только спустя четыре недели.
Технология и материалы для армирования
Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:
если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

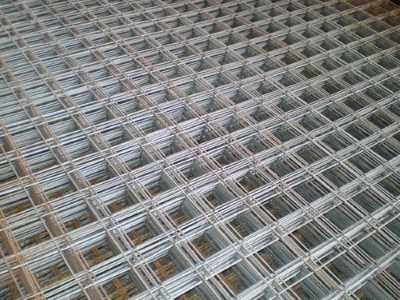

Сетка Вр1.
если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.
Арматурный каркас для ребра жесткости.
В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.
Расположение арматуры в пироге пола по грунту
В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:
- рекомендуемый защитный слой – 1,5 – 3 см;
- общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

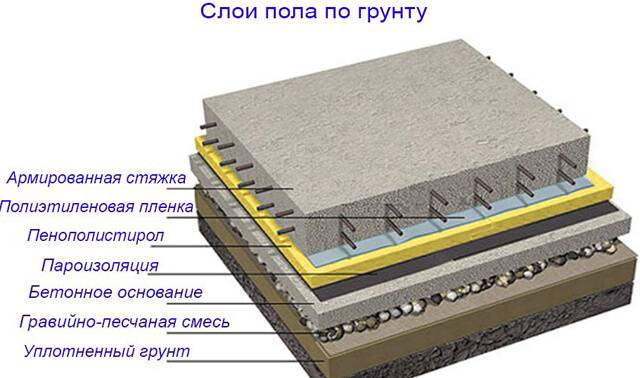

Слои пола по грунту.
Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.
Фиброволокно и сетки ВР
При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.
Металлическая и полимерная фибра решают другие задачи:
- предотвращают усадку смеси при высыхании;
- позволяют снизить толщину стяжки;
- останавливают расширение возможных микротрещин в процессе эксплуатации.
Фибра полимерная.
Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.
Правила укладки сеток
При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.
Защитный слой
Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:
- при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
- при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.
Обеспечение нижнего защитного слоя.
Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.
Нахлест
Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.
Минимальный нахлест сетки.
Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.
Монтаж каркасов
Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:
- по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
- привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.
Армирование ребра жесткости.
Соблюдение нижнего и боковых защитных слоев обязательно.
Как выполнить основание для бетонного пола

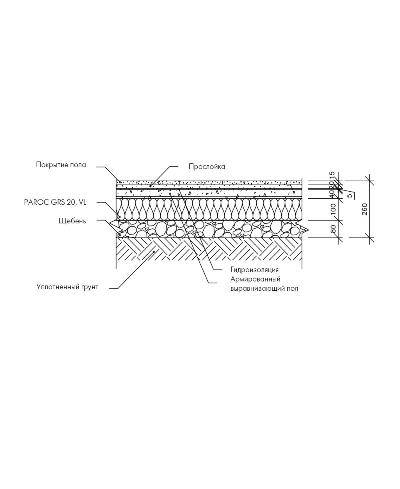

Очень многие используют технологию «полы по грунту» в строительстве цокольных помещений, подвалов, гаражей, сараев, мастерских. Даже если у вас самая надежная система гидроизоляции и хорошая дренажная система, все равно грунт имеет собственную влажность, поэтому вода может подниматься по природным капиллярам вверх. Здесь необходима защита пола и от перечисленных факторов. Для того чтобы вы понимали, сколько слоев должно быть, мы составим целый список, который должен лечь прямо на грунт:
- уплотненный песок;
- уплотненный щебень;
- черновая стяжка;
- гидроизоляция;
- утеплитель;
- армированная чистовая стяжка с теплоносителями;
- чистовое покрытие.
Для того чтобы начать выполнение работ, необходимо расчистить всю площадку от строительного мусора, корней деревьев, растительности и прочего сора, который может нарушить будущий фундамент. Чтобы определить объем земляным работ, нужно выбрать точку отсчета (обычно это уровень порога здания). Именно от него вычисляют толщину чистового покрытия и толщину всех остальных слоев бетонного пола, который располагается по грунту. Для качественного выравнивания обычно используют вибрационную машину, но если такой возможности нет, то можно организовать другие самодельные приспособления, которые помогут добиться аналогичных результатов, но времени вы потратите намного больше.
Следующим слоем должна стать глина (именно она помогает в изоляции дома). Для глинобитных полов требуется толщина не менее 5-6 см – это будет оптимальным решением. Дальше следует засыпать песок (вы можете брать обычный карьерный песок), не стоит тратить лишние деньги и переплачивать за речной или мытый песок. Именно этот слой проливают водой и дают ему хорошенько уплотниться.
Затем стоит использовать щебень, он должен быть средней либо мелкой фракции. Щебень хорошо прерывает капиллярный подъем воды из грунта. Также щебень хорошо рассыпают по всей площади и трамбуют. Толщина всех слоев должна составлять около 20 см, поэтому каждый слой распределить примерно одинаковой высоты.
Если вы можете позволить себе купить керамзит, то должны понимать, что данный вариант можно использовать исключительно в сухом грунте, так как когда он соприкасается с водой, начинает набухать и портиться. Что касается сухих грунтов, то здесь отлично подходит подушка просто из песка. А если это будет пол подвала, тогда хватит двухслойной прослойки – из крупного щебня и мелкого. Поверх щебня стоит расстелить толстую полиэтиленовую пленку, которую нужно завернуть также и на стены высотой 30-50 см. Она будет служить не для гидроизоляции, а для правильной гидратации первого слоя бетона.
Первым заливают тощий бетон, который является основой для последующих слоев. Так он называется потому, что цемента в таком растворе используется в два раза меньше нежели в обычном. Армирование данного слоя необязательно, а толщина его не должна превышать 10 см.
После заливки слой следует выровнять по маякам для качественной укладки плиточного утеплителя. Затем понадобится перерыв: за четыре недели бетон станет на 100% прочный за счет влажности, которой вы будете смачивать его все это время. Но для продолжения работы достаточно и недели, при использовании особых ускорителей твердения.
После должна следовать гидроизоляция, это обязательная процедура в полах по грунту для первых этажей частного дома. Здесь следует использовать не обычную клеенку, а лучше остановиться на рулонной изоляции с битумной пропиткой.
Хорошо очищенная от пыли и грязи поверхность обрабатывается грунтовкой, а сверху кладут рубероид. Именно на этом заканчивается подготовка пола перед стяжкой и утеплением.
Преимущества деревянного пола на лагах
Деревянный пол на лагах сейчас довольно востребован. Он обладает большим количеством плюсов:
- простота сооружения и возможность создания своими руками;
- нет необходимости в его выравнивании;
- при монтировании можно сделать нужную высоту пола или поднять уже готовый пол выше;
- уменьшает нагрузку на фундамент;
- имеет высокую прочность и устойчивость;
- отличная звуко- и теплоизоляция;
- экологичность и вентилируемость.
Деревянный пол на лагах кроме эстетичного вида имеет и массу других преимуществ
Во время монтажа в пространстве посреди лаг можно легко обустроить необходимые коммуникации (отопительную систему, водопроводные трубы).
В качестве напольного финального покрытия могут использоваться обычные хвойные доски одинаковой ширины, которые обрабатываются, полируются и покрываются лаком. Также сейчас предоставлен богатый выбор современных напольных материалов: паркетное покрытие, линолеум, ламинат, керамическая плитка и другие.
Устройство деревянных полов по лагам считается одним из наиболее известных способов. Большую популярность укладка пола на лаги получила из-за приемлемой стоимости и довольно простого монтажа. В северных областях в большинстве случаев используется именно этот метод. Множество новейших материалов позволили усовершенствовать давно применяемые технологии. Устройство пола в деревянном доме на лагах обеспечивает высокую прочность и долговечность.
Подбираем тип трубопрокатов и производим их укладывание
Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.
Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.
Монтаж, пропорции и шаг петли
Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.
В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.
При проведении работ нужно соблюдать некоторые правила:
- Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
- Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
- В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
- Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.
Укладываться контур может одним из двух вариантов:
- бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
- меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.
Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.
Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.
Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны
Важно, чтобы воздухоотводы в этот момент были закрыты
Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.
Заливка цементно-песчаной стяжки
Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.
Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.
Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.
Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.
Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.
Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.
Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.
Видео инструкции
Водяные теплые полы по грунту – часть 1
Watch this video on YouTube
Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный
Watch this video on YouTube
№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ
Watch this video on YouTube
Технология проведения работ
Если вы хотите обустроить правильный пол по грунту, то первоначально нужно установить кирпичные опоры, на которые будут уложены лаги, между ними должно быть выдержано расстояние в 1 метр. Для опор следует использовать красный обожженный кирпич, отказавшись от искусственного камня или силикатных изделий. Столбы должны быть смонтированы по периметру и защищены рубероидом, поверх укрепляются деревянные бруски, толщина которых равна 3 сантиметрам. Предварительно следует обработать их антисептиком. Если вы задумались о том, как залить пол по грунту, данная технология была описана выше, а при желании устроить пол с помощью лаг на следующем этапе нужно уложить деревянные элементы. Лаги следует изготовить из половинок бревен, которые обрабатываются антисептиком. Если вы решили устроить теплый пол по грунту, то на следующем этапе на поверхность лаг должна быть застелена половая доска, крепление которой производится гвоздями. Доски должны быть плотно уложены друг к другу. Если есть необходимость, пол можно сделать двойным, первоначально настилается черновой пол из необрезной доски, только после укладывается гидроизоляция и чистовой пол. На этом можно считать, что конструкция готова для эксплуатации.
Важные моменты при устройстве пола по грунту
Эти важные моменты хотелось бы разобрать на основе вопросов, которые, как правило, возникают у читателей нашего портала при устройстве пола по грунту.
Можно ли на этот пол ставить внутренние стены?
Да, на армированную проволокой 4 мм стяжку можно ставить внутренние стены из кирпича (в кирпич), из перегородочного блока (100 мм), и стены в полблока толщиной. Под «блоком» имеется в виду любой блок (керамзитобетонный, ракушечник, газобетон, пенобетон, и тд)
Можно ли щебень в слое подсыпки заменить керамзитом?
Подсыпка выполняется, как правило, для того, чтобы оборвать капиллярное поднятие воды. Керамзит разбухает от воды, и, как материал подсыпки не пригоден. То есть, если подсыпка планировалась как дополнительная защита от воды, – такую замену делать нельзя. Если подсыпка планировалась не как защита, а просто как выравнивающий слой, и вода далеко (глубже, чем 2 м от основания), и грунт постоянно сухой, то можно заменить щебень керамзитом для устройства пола по грунту.
Можно ли щебень в слое подсыпки заменить битым кирпичом, отходами стройматериалов?
Нельзя. Если подсыпка планировалась как дополнительная защита от воды, – то битый кирпич и другие отходы не выполнят в подсыпке свою задачу
Если подсыпка планировалась не как защита, а просто как выравнивающий слой, то тоже не рекомендуем такую замену, так как эти материалы с разной фракцией, их трудно будет качественно утрамбовать, а это важно для нормальной работы конструкции пола
Можно ли гидроизоляцию укладывать прямо на слои подсыпки?
Нет, гидроизоляция должна укладываться на ровное и прочное основание (в нашем случае это черновая стяжка), иначе она быстро придет в негодность из-за неравномерных нагрузок.
Можно ли вместо черновой стяжки делать проливку?
Разберем, что мы имеем в виду под «черновой стяжкой» и «проливкой». Черновая стяжка – это слой поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Проливка устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки. Теперь о том, можно ли черновую стяжку заменить проливкой. Если вода ближе, чем на 2 м, и подсыпка (песок и щебень) выполнялись, как слой который препятствует капиллярному поднятию, то проливку делать нельзя. Потому что пролитый щебень не будет обрывать капиллярное поднятие воды. Если подсыпка выполнялась в выравнивающих целях, и вода глубже, чем 2 м, то можно делать проливку вместо черновой стяжки. Если подсыпки нет вообще, и стяжка выполняется прямо на уплотненный грунт, то можно делать как черновую стяжку, так и проливку. Только получается, что проливку нет смысла делать, так как для нее все равно придется насыпать песка около 3 см и щебня около 10 см, причем песок в этом случае речной, а щебень фракции примерно 10 мм. В общем, проще выполнить обычную черновую стяжку.
Полиэтилен под черновой стяжкой заменяет гидроизоляцию?
Функция этого слоя – не дать бетонному молочку уйти в слои подсыпки или в грунт. Этот слой чисто технологический, он НЕ заменяет основной гидроизоляции (рубероида поверх черновой стяжки). Если вода глубже, чем 2 м, то гидроизоляция (рубероид) не нужен, но это не значит, что мы его «заменили» полиэтиленом. Просто эти слои несут разную функцию, и не заменяют один другого. При устройстве черновой стяжки и воде глубже 2 м, слой полиэтилена все равно нужен.
Где правильно располагать армирующую сетку в чистовой стяжке?
Имеет ли значение, где именно расположена армирующая сетка в слое чистовой стяжки (внизу, вверху или по центру)? Если стяжка без теплоносителей, то сетка должна располагаться в 3 см от верха стяжки (то есть, примерно посредине). Если стяжка с теплоносителями, то сетка обязательно должна быть сверху труб, плюс 2-3 см защитного слоя.

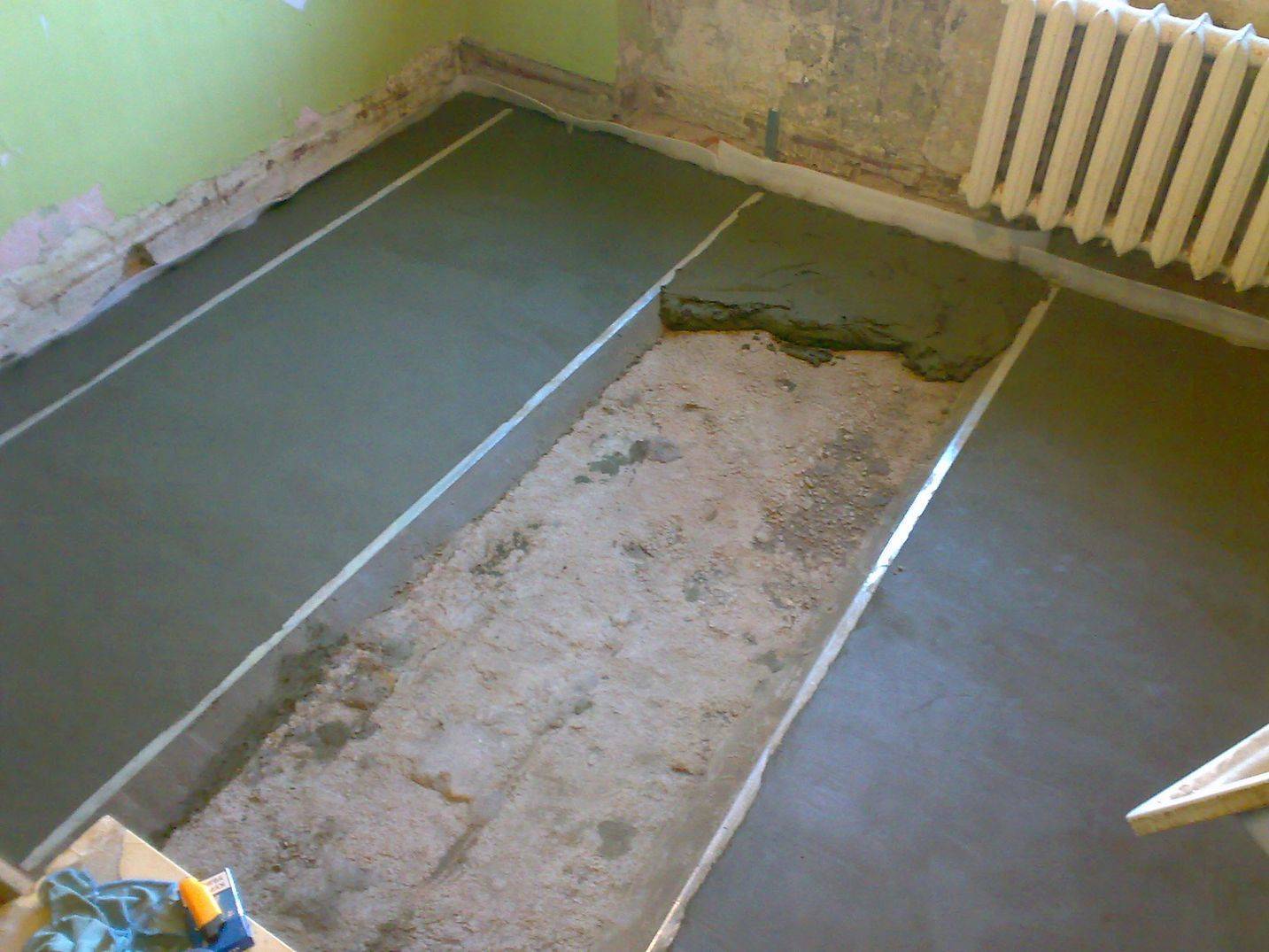

Рис. 15. Чистовая стяжка без теплоносителей, армирование
