Монтаж потолочно-проходного узла для дымохода

Что собой представляет сэндвич труба

Конструкция трубы для дымохода под названием «сэндвич» предусматривает наличие двух стальных труб разного диаметра, между которыми располагается теплоизолирующий слой из базальтового волокна, которое отличается:

• экологичностью;
• высокой плотностью;
• отсутствием горючести и усадки.

Трубы сэндвич для дымохода в процессе работы обеспечивают стабильную тягу и снижают до минимума образование конденсата. Это происходит благодаря их удачной конструкции.

Комплектующие

Производители изготавливают трубы нескольких размеров из кислотоупорной нержавеющей стали. Кроме этого, они выпускают целый ряд дополнительных элементов, без которых дымоход из сендвич трубы смонтировать невозможно. К ним относятся:

• отводы на 15, 30 и 45 градусов, позволяющие изменить направление дымоотвода в случае необходимости устройства поворота или при обхождении препятствий;
• тройники 45-ти и 90-градусные, служащие для стыковки с основной дымовой трубой;
• опоры – с кронштейнами, напольные, стыкующие;
• конусы, устанавливаемые сверху на трубы для дымохода для бани, жилого дома или подсобной постройки в качестве защиты слоя теплоизоляции от атмосферных осадков;
• дефлекторы, выполняющие сразу несколько функций. Они защищают от дождя изолирующий слой, а дымоход – от сильных порывов ветра во избежание появления запирания устья дымоотводной трубы. Также дефлекторы усиливают тягу при боковом ветре и выполняют декоративную роль;
• зонты, не допускающие попадания осадков внутрь и украшающие печные трубы сэндвич – цена их не настолько высока, чтобы, установив дымоход, можно было отказаться от данного элемента;
• шиберы, предназначенные для перекрытия дымовых каналов и выполняющие функцию заслонок;
• заглушки – верхние и нижние, использующиеся в качестве декоративных окончаний труб.

Какими бывают проходные узлы в потолке

Сугубое внимание обращается на то, чтобы потолочное перекрытие было надежно защищено от возгораний. Средством защиты в этом случае используют разделку потолка, называемую узлом прохода. Проход трубы через потолок может быть реализован своими руками, другим вариантом является использование уже готовой конструкции (подробнее: «Как сделать обвод трубы для натяжных потолков – два проверенных способа»)

Промышленные изделия – это металлические короба, оснащенными нержавеющими пластинами (иногда нержавеющая сталь заменена на оцинковку). Центральная часть такого короба оснащена проходом для сэндвич трубы

Проход трубы через потолок может быть реализован своими руками, другим вариантом является использование уже готовой конструкции (подробнее: «Как сделать обвод трубы для натяжных потолков – два проверенных способа»). Промышленные изделия – это металлические короба, оснащенными нержавеющими пластинами (иногда нержавеющая сталь заменена на оцинковку). Центральная часть такого короба оснащена проходом для сэндвич трубы.

На подобные конструкции возлагаются также опорно-формирующие функции для теплоизоляционного слоя, которым заполняют промежуток между дымоходом и балками потолка

При этом важно помнить, что материалом для проходных узлах в банях может выступать только нержавеющая сталь. Оцинковку запрещается использовать потому, что при повышении температуры, что является обычным делом для парилок, она начинает выделять вредные для человека вещества

Разделка печной трубы на потолке обычно не вызывает значительных сложностей. Первым делом в определенном месте потолка выпиливают квадратные проем – он должен обязательно находиться между балками. Стороны этого квадрата делаются на 1-2 см меньшими, чем размеры декоративной панели проходного узла. Далее следует обязательное изолирование балок и досок. В некоторых случаях утеплитель подбивают при помощи полос из металла. Монтаж дымоходной трубы в частном жилище изделие необходимо зафиксировать на том участке, где будет находиться проход сэндвич трубы через потолок. После этого смонтированную разделку поднимают до нужно уровня. Завершающим этапом данной операции является оформление краев теплоизоляцией, с последующей фиксацией готовой конструкции при помощи саморезов.

Проходные узлы разных изготовителей могут иметь различную форму. В некоторых моделях дымоходные отверстия оснащены металлическим цилиндром, где декоративный элемент по краям может выступать за его пределы. Иногда на узлах имеются наружные бортики, которые окружают отверстие. Изготовляются подобные конструкции из различных материалов – металла, минерита и т.п. Бортики из металла приходится дополнительно покрывать теплоизоляцией. Минерит, в отличие от металла, сам по себе обладает хорошими теплоизоляционными характеристиками.

Основные правила

При проводке дымоходной трубы через конструкцию потолка и крыши требуется учитывать правила и нормы пожарной безопасности, согласно СНиП 2.04.05–91. Труба в частном доме и бане обязательно должна оснащаться специальным проходным узлом.

Правила имеют следующие основные положения:

1. Расстояние между стропилами из горючего материала, и трубой из кирпича или бетона, устанавливается на уровне от 13 и больше сантиметров.
2. Расстояние между неизолированной керамической трубой и горючими стропилами должно быть не менее 25 см. При наличии теплоизоляции этот показатель сокращается до 13 см.

Данные правила обязательны к исполнению во время установки балок, шаг которых обычно находится на уровне 60 см. Для получения необходимого расстояния между дымоходной конструкцией и потолком при таком шаге потребуется использование исключительно изолированных труб. Отличным вариантом в это случае является специальная сэндвич труба, в конструкцию которой входит несколько слоев, включая изоляционный. Обычно выходные печные патрубки имеют сечение 115-120 см. Если толщина изоляционного слоя сэндвич трубы составляет 10 см, общая величина диаметра достигает 315-320 мм, а расстояние – 130 мм.

В банях обычно применяются трубы, где толщина утепляющего слоя обычно достигает 10 см. В отдельных случаях допускается снижение этого показателя до 5 см, хотя специалисты так делать не рекомендуют. Наиболее распространенной разновидностью сэндвич труб являются изделия с толщиной утепляющего слоя в 35-50 мм: варианты с 100 мм теплоизоляцией обычно бывают в специализированных точках продажи, ориентированных на оборудование для бань. Для дымоходных труб без утеплителя устанавливается минимальное расстояние до горючего материала на уровне 250 мм.

Срок службы и долговечность

Величина срока службы дымохода для камина зависит от качества и материала изготовления, долговечности его основных частей, условий работы, а также эксплуатации (каким топливом и как топим), от технического обслуживания (своевременная проверка и чистка) и в общем составляет:

Кирпичный дымоход имеет срок службы более 50 лет, но все зависит от условий эксплуатации. Он требует постоянного осмотра и прочистки, ухода и обслуживания, периодического ремонта.

На составные элементы керамического дымохода даются 30 лет гарантии. Дымоход из этого материала выдерживает жесткую эксплуатацию, переносит возгорание сажи. Сегодня керамический дымоход считается наилучшим вариантом дымохода для камина.

Гарантийный срок на на металлические «сендвичные» дымоходы с изоляцией составляет, по заявлению производителей, порядка 10-15 лет. Срок службы одностенных металлических дымоходов, в зависимости от условий эксплуатации, толщины стенок и марки стали – до 10 лет. Хотя, декларируемые и фактические сроки службы дымоходов очень сильно отличаются.

Нелепо, когда производители заявляют гарантийный срок эксплуатации дымохода два года, а его срок службы- 20 лет. На самом деле только на практике можно проверить реальный срок службы дымохода для камина и нормального функционирования всей конструкции.

Пошаговая инструкция: как сделать ППУ для дымохода своими руками

Для изготовления самодельной конструкции для прохода трубы через потолок понадобятся следующие материалы:

• жесть для стенок;
• лист нержавейки для днища (низа);
• минерит для изоляции разделки от перекрытия;
• оцинкованный профиль, который используют для монтажа гипсокартона.

Приведенный список можно менять по своему усмотрению и желанию. Но приступим к сборке:

1. Из жести сделать стенки. Вместо гибочника использовать досками. Углы скрепить заклепками. Короб делается согласно толщине перекрытия, ширину разделки рассчитывают согласно нормативом, умножая его на 2 и учитывая диаметр дымохода.
2. Под стенки вырезать полосы минерита – они будут отделять короб от перекрытия – и подготовить распорки из оцинкованного профиля. Они нужны при монтаже, чтобы короб держал форму.
3. Из нержавейки изготавливается низ. В листе сделать отверстие с небольшим зазором, чтобы легко вывести трубу. Лист монтируется непосредственно при монтаже короба в перекрытии.

Конструкция из примера подойдет для потолков одноэтажных бань и домиков. Для двухэтажных зданий приведенный список придется расширить – как минимум на дополнительный лист нержавейки для крышки.

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

• кирпичные;
• металлические;
• керамические;

• асбестовые;
• полимерные.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

• быстрый и простой монтаж конструкции;
• доступность материала и его относительно невысокая стоимость;
• малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

• отсутствие утепления;
• плохая теплоёмкость;
• сложности в стыковке с кровельным материалом.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

• простота монтажа;
• высокая степень огнестойкости конструкции;

• длительный срок эксплуатации;
• гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

• невысокая стоимость;
• малый вес;
• огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

• невысокая стоимость;
• гладкая внутренняя поверхность;

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.

Крышная разделка прямоугольных труб

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Разделка прямоугольных труб из кирпича или блоков

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Штробление паза под планку примыкания

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Удаление пыли веником и водой

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Установка планки примыкания на трубу

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Крепление нижней планки примыкания

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Крепление боковых планок примыкания

Герметизируют все стыки между планками и трубой.

Герметизация стыков

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Крепление галстук и подгибка желоба

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Крепление фартуков поверх кровельного покрытия

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл. Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте

Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени

Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

• радиус керамической трубы + изоляция + 13 см;
• радиус керамической трубы + 25 см;
• радиус трубы + 38 см;
• радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях. Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба

Крышки больше размеров короба

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства. Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам

Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

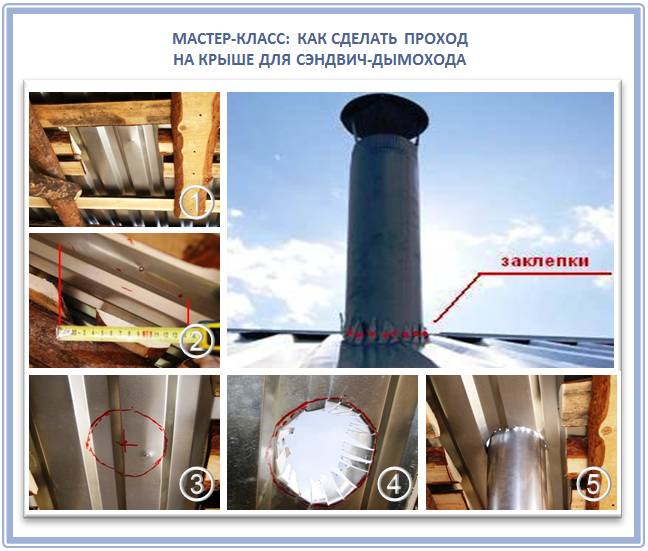

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры — тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

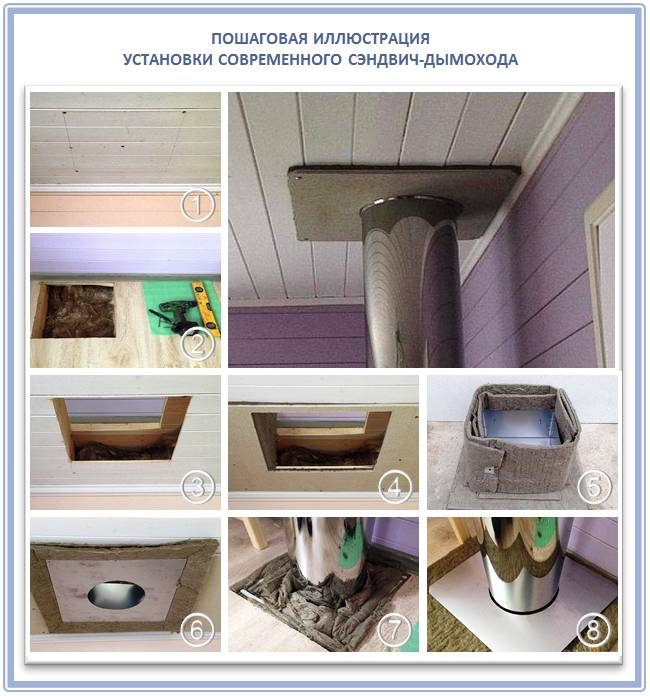

Подготовка участка под потолочную разделку

Вначале определяется центральная точка, чрез которую будет проходить дымоход: делается это при помощи отвеса. После разметки на определенном участке проводят разметку и вырезают проем, который впоследствии декорируется со стороны парилки. Чаще всего для этого применяют лист из нержавеющей или оцинкованной стали.

Готовя участок под дымоход, следует учесть такие рекомендации:

Вертикальная установка сэндвич трубы начинается с разметки в верхней точке, с последующим переходом на нижнюю. Проще говоря, вначале размечают крышу

Центр проема определяют при помощи отвеса

Если используется уже готовый узел, важно предварительно посвятить время тщательному изучению инструкции с указанием особенностей установки именно этой модели разделки для потолка. Проход для трубы в потолке бани оформляются нержавеющей листовой сталью

При этом лист оснащается отверстием, на 1-2 мм превышающим размеры сэндвич трубы.

Лучше всего заложить размеры и расположение печи и дымохода в проект бани. Это даст возможность проведения предварительного расчета установки балочных конструкций, с соблюдением наиболее оптимального шага между ними. Если дымоход устанавливается в уже существующей постройке, в таком случае конструкция потолка над печью нередко претерпевает конструкционные изменения. Это заключается в вырезании части балки, соседствующей с дымоходом, с последующей установкой специальных перемычек.
