Особенности систем отопления многоэтажного дома: обзор схем трубопроводов, параметров теплоносителя, автономного и централизованного теплоснабжения

Термины и определения

В настоящем своде правил применены термины по СП , СП , СП , ГОСТ 30494, а также следующие термины с соответствующими определениями:

3.1 внутренняя система горячего водоснабжения: Инженерная система здания, обеспечивающая подачу горячей воды потребителям.

3.2 внутренняя система отопления: Инженерная система здания, обеспечивающая искусственное нагревание помещения в холодный период года для компенсации тепловых потерь и поддержания нормируемой температуры со средней необеспеченностью 50 ч/год.

3.3 внутренняя система холодного водоснабжения: Инженерная система здания, обеспечивающая подачу холодной воды потребителям.

3.4 инструкция по эксплуатации: Документ, в котором излагаются сведения, необходимые для правильной эксплуатации (использования, транспортирования, хранения и технического обслуживания) изделия (установки) и поддержание его (ее) в постоянной готовности к действию.

3.5 наряд-допуск: Составленное на специальном бланке задание на безопасное проведение работы, определяющее ее содержание, место, время начала и окончания, необходимые меры безопасности, состав бригады и лиц, ответственных за безопасное выполнение работы.

Типы давления в системах отопления

В зависимости от действующего принципа движения теплоносителя в теплопроводе контура, в системах отопления главную роль выполняет статическое или динамическое давление.

Статическое давление, называемое также гравитационным, развивается из-за силы притяжения нашей планеты. Чем выше поднимается вода по контуру, тем сильнее ее вес давит на стенки труб.

При подъеме теплоносителя на высоту 10 метров статическое давление составит 1 бар (0,981 атмосферу). На статическое давление рассчитана открытая отопительная система, наибольшая его величина – порядка 1,52 бара (1,5 атмосферы).

Вода в контурах отопления гравитационного типа движется за счет разницы плотностей нагретой и остывшей воды. При установке котла ниже приборов отопления циркуляционный напор увеличивается. Схемы отопления с естественным движением теплоносителя отличаются небольшим давлением. Его избыток вместе с излишком теплоносителя сбрасывается через открытую поверхность расширительного бака. Напора гравитационной системы должно хватать на течение теплоносителя по трубопроводу, преодоление поворотов и вертикальных участков. Для того чтобы снизить сопротивление трубопровода, увеличивают диаметр труб.

Устраиваемые сейчас отопительные системы принудительного типа оборудуют закрытым расширительным бачком, обеспечивающим пространство теплоносителю в период его расширения при нагреве. Расширительный бак в контуре насосного отопления расценивается как точка отсчета, в которой развиваемое насосом давление изменяет нагнетательное значение на всасывающее. В насосные отопительные системы с закрытым бачком в обязательном порядке включают предохранительный клапан давления, нормализующий значение посредством сброса излишка теплоносителя в канализацию. Устройство отопления гравитационного типа. Открытый расширительный бачок. Прокладка труб большого диаметра. Использование циркуляционнного насоса. Сокращение диаметров применяемых трубГерметичный расширительный бачок. Расширительный бак как точка отсчета. Устройства для контроля и регулировки

Динамическое давление в отопительном контуре развивается искусственным путем – применением электронасоса. Как правило, на динамическое давление рассчитаны закрытые системы отопления, контур которых образован трубами значительно меньшего диаметра, чем в открытых отопительных системах.

Нормальное значение динамического давления в системе отопления закрытого типа – 2,4 бара или 2,36 атмосферы.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Разводка труб в многоэтажном доме

Виды разводок труб в многоэтажном доме

Для нормальной работы теплоснабжения здания необходимо знать его основные параметры. Какое давление в системе отопления многоэтажного дома, а также температурный режим будут оптимальными? Согласно нормативам эти характеристики должны иметь следующие значения:

  • Давление. Для зданий до 5-ти этажей – 2-4 атм. Если же количество этажей девять – 5-7 атм. Разница заключается в напоре горячей воды для ее транспортировки на верхние уровни дома;
  • Температура. Она может варьироваться от +18°С до +22°С. Это относится только к жилым помещениям. На лестничных площадках и нежилых комнатах допускается снижение до +15°С.

Определив оптимальные значения параметров можно приступать к выбору разводки отопления в многоэтажном доме.

Она во многом зависит от этажности здания, его площади и мощности всей системы. Также учитывается степень теплоизоляции дома.

Однотрубная разводка отопления

Виды однотрубного отопления

Это один из экономных вариантов организации теплового снабжения в здании с относительно большой площадью. Впервые массово однотрубная система отопления многоэтажного дома стала применяться для «хрущевок». Принцип ее работы заключается в наличии нескольких распределительных стояков, к которым происходит подключение потребителей.

Подача теплоносителя происходит по одному контуру труб. Отсутствие обратной магистрали значительно упрощает монтаж системы, уменьшая при этом затратную часть. Однако при этом ленинградская система отопления многоэтажного дома имеет ряд недостатков:

  • Неравномерный нагрев помещения в зависимости от удаленности точки забора горячей воды (котла или коллекторного узла). Т.е. возможны варианты, когда у потребителя подключенного раньше по схеме, батареи будут горячее, чем у следующих по цепочке;
  • Проблемы с регулировкой степени нагрева радиаторов. Для этого на каждом радиаторе нужно делать байпас;
  • Сложная балансировка однотрубной системы отопления многоэтажного дома. Она осуществляется с помощью терморегуляторов и запорной арматуры. При этом сбой системы возможен даже при незначительном изменении входных параметров – температуры или давления.

В настоящее время установка однотрубной системы отопления многоэтажного дома новой постройки встречается крайне редко. Это объясняется трудностью индивидуального учета теплоносителя в отдельной квартире. Так, в жилых зданиях хрущевского проекта количество распределительных стояков в одной квартире может доходить до 5-ти. Т.е. на каждый из них необходимо устанавливать счетчик учета потребления энергоносителя.

Двухтрубная разводка отопления

Двухтрубная схема распределения горячей воды

Для повышения эффективности работы лучше всего устанавливать двухтрубную систему отопления многоэтажного дома. Она также состоит из распределительных стояков, но после прохождения теплоносителя через радиатор он попадает в обратную трубу.

Ее главным отличием является наличие второго контура, выполняющего функцию обратной магистрали. Он необходим для сбора остывшей воды и ее транспортировки к котлу или в тепловую станцию для дальнейшего нагрева. Во время проектирования и эксплуатации необходимо учитывать ряд особенностей системы отопления многоэтажного дома подобного типа:

  • Возможность регулировки уровня температуры в отдельных квартирах и во всей магистрали в целом. Для этого необходимо установить смесительные узлы;
  • Для выполнения ремонта или профилактических работ не нужно отключать всю систему, как в ленинградской схеме отопления многоэтажного дома. Достаточно с помощью запорной арматуры перекрыть поступление в отдельный контур отопления;
  • Низкая инерционность. Даже при хорошей балансировке однотрубной системы отопления многоэтажного дома потребителю нужно ждать 20-30 секунд, пока горячая вода по трубопроводам дойдет до радиаторов.

Какое оптимальное давление в системе отопления многоэтажного дома? Все зависит от его этажности. Оно должно обеспечить поднятие теплоносителя на нужную высоту. В некоторых случаях эффективнее установить промежуточные насосные станции, чтобы уменьшить нагрузку на всю систему. При этом оптимальное значение давления должно быть от 3 до 5 атм.

Пример расчета отопительной системы

Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.

Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:

определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;

Значение тепловой мощности в зависимости от разницы температур и мощности насоса

задавшись скоростью движения воды, определяют оптимальный D.

Расчет тепловой мощности

В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:

в формуле использованы такие обозначения:

  • V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
  • Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;

Минимальные значения температур по месяцам для некоторых городов

К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.

Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.

Можно воспользоваться табличными данными.

Таблица для подсчета теплового потока

Определение диаметра

Диаметр труб отопления определяется по формуле

Где использованы обозначения:

  • Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
  • v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.

Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой

Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления

В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.

Особенности отопительных систем с естественной циркуляцией

Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.

На схеме показан принцип возникновения циркуляционного напора

В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.

Пример разводки с естественной циркуляцией

Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.

При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

  • Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
  • Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
  • В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
  • В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Лучевая система отопления для двухэтажного дома лучший выбор

В настоящий момент более эффективной и экономичной поэтажной системы отопления для двухэтажных частных загородных домов, нежели двухтрубная лучевая схема просто не найти. Грамотно подобрав оборудование, а также просчитав все нюансы и выполнив монтаж, как того требует инструкция, можно обеспечить комфорт и уют в доме.

Важно указать тот факт, что основными отопительными приборами в лучевой двухконтурной системе являются традиционные радиаторы. Вне зависимости от размеров и материала (а это может быть как чугун, так и алюминий) такие агрегаты должны быть обязательно правильно установлены:. Вне зависимости от размеров и материала (а это может быть как чугун, так и алюминий) такие агрегаты должны быть обязательно правильно установлены:

Вне зависимости от размеров и материала (а это может быть как чугун, так и алюминий) такие агрегаты должны быть обязательно правильно установлены:

  1. Батареи отопления обязательно монтируются только под оконными проемами;
  2. Все радиаторы отопления должны монтироваться на одинаковой высоте;
  3. Ребра батареи располагаются лишь вертикально – в противном случае нормальная циркуляция теплоносителя будет невозможна;
  4. Обязательно следует предусмотреть сливную систему, посредством которой будет производиться замена теплоносителя.

Двухтрубная система отопления для дома с двумя этажами

Многое также значит котел (см. как выбрать газовый котел отопления )

Для нормальной работы двухконтурной системы важно выбирать современные и производительные котлы. Такая техника (да еще и снабженная автоматикой) даст возможность обеспечивать оптимальный нагрев каждого помещения двухэтажного дома, существенно экономя топливо и финансы и получить горячую воду. Отопительная система двухэтажного здания двухтрубной лучевой отопительной схемы не только довольно производительна и эффективна, но еще и требовательна к первому запуску

Отопительная система двухэтажного здания двухтрубной лучевой отопительной схемы не только довольно производительна и эффективна, но еще и требовательна к первому запуску.

Так, например, перед началом непосредственной эксплуатации важно грамотно выполнить балансировку системы, настроить расход жидкости для каждой петли трубопроводов подач и обратки. Только так достигается экономия топлива, обеспечивается максимально возможный уровень обогрева

Однотрубная система

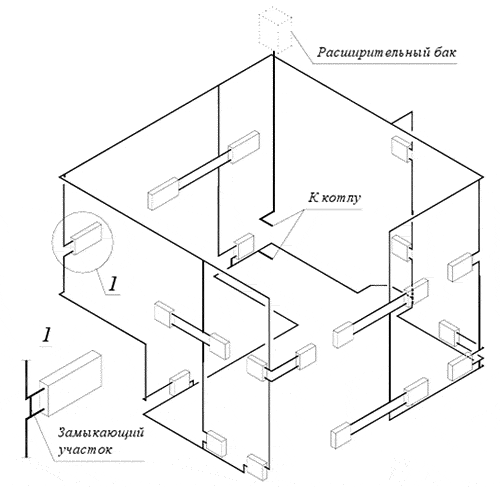

В однотрубных системах с верхней разводкой теплоноситель подается к самой верхней точке, а затем распределяется по радиаторам. Они характеризуются последовательным подключением батарей, что приводит к зависимости степени нагрева от протяженности коммуникаций и невозможности регулировать температуру каждого отопительного прибора. При монтаже однотрубных сетей необходимо соблюдать уклон подающего трубопровода, который составляет 5-7 мм на 1 м.п. в сторону перемещения рабочей среды. Он улучшает циркуляцию теплоносителя и обеспечивает более равномерный нагрев помещений.

По расположению труб, соединяющих отопительные приборы, однотрубные системы бывают горизонтальными и вертикальными.

Вертикальная схема с верхней разводкой получила распространение при строительстве многоэтажных жилых зданий в начале 50-х годов прошлого века. Сегодня она востребована и в домах высотой 4-9 этажей и более, и в одноэтажных коттеджах площадью до 100 м2. Чтобы устранить недостатки системы и обеспечить эффективное потребление тепловой энергии, радиаторы однотрубной системы оснащаются следующей трубопроводной арматурой:

  • воздуховодчиками. Их функции выполняют краны Маевского с колпачком или под отвертку, которые служат для удаления скопления воздуха;
  • терморегуляторами и термостатическими элементами. Они позволяют контролировать температуру нагрева каждого радиатора;
  • отсечными клапанами. Установка запорной арматуры дает возможность проводить профилактические и ремонтные работы без слива теплоносителя в системе.

Батареи для однотрубной сети с верхней разводкой подбирают, учитывая условия эксплуатации и величину давления в трубопроводе. Для многоквартирных домов с центральным отоплением подойдут биметаллические и чугунные модели, способные выдерживать значительные гидравлические удары. В одноэтажных зданиях устанавливают батареи из чугуна. Алюминиевые приборы отопления можно использовать при наличии контроля состава и уровня кислотности теплоносителя.

Что делать, если показатель растет выше нормы

Жидкость в отличие от газа (в т.ч. воздуха) практически не поддаётся сжатию. При нагревании объём теплоносителя увеличивается. Это необходимо учитывать при заполнении охлаждённой системы.

В коммуникации должен остаться свободный объём, который заполнится расширившейся жидкостью. Если этого не сделать, после запуска отопления давление может повыситься сверх безопасного уровня – излишки выльются из бака расширителя гравитационной системы или сработает аварийный клапан в закрытых типах коммуникации.

При неисправности, например, заклинивании или окислении аварийного клапана в котле или группе безопасности возможно повышение давление до критических значений, могущих разрушить радиаторы или котёл.

Возможная причинаПроявлениеСпособ устранения
Неисправный кран подпитки, подключенный к водопроводу – в систему попадает «лишняя» жидкостьПри выключенной системе может быть слышен шум воды, протекающей через закрытый кран, сброс приходится делать через равные промежутки времениСливают воду, заменяют или ремонтируют кран
Недостаточный объём расширительного бака – жидкость не умещается в устройство и создаётся повышенной давлениеВыявляется при первом пуске. Объём расширительного бака должен составлять от 10% объёма всей системыЗаменяют на бак достаточного объёма
Повреждённая мембрана расширительного бакаПри простукивании корпуса звук везде одинаковый, т.е. нет воздушной полости. При надавливании на ниппель из бачка вытекает теплоноситель, а не стравливается воздухЗаменяют мембрану или бак в сборе
Воздушные пробки в закрытой системе отопленияПри открывании спускных клапанов на радиаторах или стояках слышен звук выходящего воздуха
  • стравливают воздух;
  • систему стараются заполнять медленно, чтобы воздух успевал выходить через отводчики;
  • заполняют систему только через нижнюю подачу;
  • проверяют автоматические воздухоотводчики;
  • при заполнении системы с алюминиевыми радиаторами используют только специальные антифризы (вода вызывает повышенное выделение кислорода)
Установка расширительного бачка сразу за циркуляционным насосомРезкие скачки давления, слышимый звук гидроударовУстанавливают гидроаккумулятор до насоса
Перекрытие запорной арматуры (случайное, по забывчивости, детьми)Ощущаемое различие в температуре разных радиаторов, остывание отключённых приборовПроверить положения ручек запорной арматуры и термостатов
Сбои в работе автоматики котлаПродолжающийся нагрев, после достижения теплоносителем установленной температурыВызвать мастера обслуживающей организации

Вмешиваться в работу котла категорически запрещено.

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.

Схема отопления многоэтажного дома

Собственная квартира в городе – это предмет роскоши. Также это комфорт и уют для ее хозяев, так как городская квартира является самым распространенным местом для жизни у современных горожан.

Стоит отметить, что немаловажную роль в создании комфортной обстановки в такой квартире является хорошая система обогрева.

Схема отопления многоэтажного дома является очень важной деталью для любого человека. В современной жизни такая схема имеет много конструктивных отличий от обычных способов отопления

Поэтому схемы отопления трехэтажного дома и больше гарантируют эффективное прогревание стен даже в самую непредсказуемую погоду

В современной жизни такая схема имеет много конструктивных отличий от обычных способов отопления. Поэтому схемы отопления трехэтажного дома и больше гарантируют эффективное прогревание стен даже в самую непредсказуемую погоду.

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер.

В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С.

В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Совет

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена.

Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки.

Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление.

Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме.

Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

Обратите внимание
