Способы отопления нежилых помещений: обзор основных методов, их анализ и методика расчета теплоснабжения

Какая температура воздуха должна быть от батарей в отопительный сезон?

В Постановлении Правительства РФ N 354, в «Приложении №1» главе VI «Отопление», четко регламентирована температура, которая должна быть в жилых помещениях в зависимости от времени года. Данное постановление является основным нормативом, закрепляющим обязанности исполнителей по качеству предоставляемых коммунальных услуг.

В свою очередь температура в нежилом помещении регламентирована Санитарными правилами СанПиН 2.2.4.548-96. Температурные нормы в отопительный сезон в нежилых помещениях для коридоров составляют:

  • 18-20 градусов по Цельсию (минимум — 16 градусов);
  • для кладовой — от 12 до 22 градусов по Цельсию;
  • для производственных и офисных помещениях установлено требование по температуре от 16-ти до 26-ти градусов по Цельсию.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

  • Площадь стен – 280 м². В нее включены окна – 40 м² ;
  • Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
  • Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
  • Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
  • Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Типы отопления

Основным критерием для выбора той или иной системы являются противопожарные нормы, санитарно-гигиенические и технологические требования.

Централизованное

Как правило, отопление складских зданий осуществляется с помощью централизованного отопления. Особенностью подобной системы является расположение источника тепла за пределами обогреваемых помещений.


Центральная система отопления

В зависимости от типа применяемого теплоносителя выделяют паровые, водяные, воздушные и комбинированные системы обогрева склада. Такие же типы теплоснабжения применяются и для обогрева производственных цехов или ангаров.

Принудительное

В зависимости от способов перемещения теплоносителя, выделяют два типа отопительных систем. Одной из них является принудительная циркуляция, для чего используются определенные механические приборы – вентиляторы и насосы.

Схема принудительного отопления

Естественное

Есть также системы обогрева производственных зданий с естественной циркуляцией. В таком случае отопление склада или цеха основано на принципе разности плотностей теплого и охлажденного теплоносителей (воздуха или воды).


Схема естественного отопления

Расчет оплаты

При наличии договора о ресурсоснабжении оплата коммунальных услуг производится ежемесячно, в том же порядке что и до изменений. Из-за несвоевременной выплаты начисляются пени, которые со временем увеличиваются.

Расчет оплаты производится исходя из данных, отображаемых на приборе расхода. Но если по каким-то причинам соглашение между потребителем и поставщиком не оформлено, возникают сложности.

По причине несвоевременного оформления договора, сумма оплаты возрастает в несколько раз. Происходит это потому, что расчет расхода коммунальных услуг производится на основе общедомовых показателей. Такой расчет несет не точную информацию и может не соответствовать реальным данным. Без нового документа потребитель самовольно пользуется коммунальными ресурсами.

Как оплачиваются ЖКУ при появлении долга

Если дом обслуживает управляющая компания, неоплаченные долги возлагаются на нее. А они в свою очередь взыскивают с потребителя. Но если хозяин нежилого сооружения в многоквартирном доме, задолжал за коммунальные услуги, а дом обслуживается ТСЖ, в таком случае все убытки делятся между жильцами этого дома. Это становится причиной возникновения спорных ситуаций между собственниками квартир и владельцами коммерческих объектов.

В ситуациях, когда управляющая компания проинформировала поставщика услуг, но договор так и не заключили, ответственность несет коммунальная служба. Каждый владелец нежилого помещения (далее НП) лично заключает договор на предоставление КУ.

Оплате подлежат следующие КУ:

  •  отопление (оплачивается исключительно в отопительный период);
  •  газоснабжение (если требуется);
  • снабжение электроэнергией;
  • водоснабжение (обычно только холодное, но, если требуется, и горячее);
  • водоотведение (сточные воды);
  • домофон (в случае наличия).

При образовании крупной задолженности жилищное товарищество имеет право подать в суд на ресурсоснабжающую организацию. Таким образом, жильцы дома будут защищены от необоснованной переплаты.

Обследование тепловизором

Все чаще, чтобы повысить эффективность работы отопительной системы, прибегают к тепловизионным обследованиям строения.

Работы эти проводят в темное время суток. Для более точного результата нужно соблюдать разницу температур между помещением и улицей: она должна быть не менее в 15 о. Лампы дневного освещения и лампы накаливания выключаются. Желательно убрать ковры и мебель по максимуму, они сбивают прибор, давая некоторую погрешность.

Обследование проводится медленно, данные регистрируются тщательно. Схема проста.

Первый этап работ проходит внутри помещения

Прибор двигают постепенно от дверей к окнам, уделяя особое внимание углам и прочим стыкам

Второй этап – обследование тепловизором внешних стен строения. Все так же тщательно исследуются стыки, особенно соединение с кровлей.

Третий этап – обработка данных. Сначала это делает прибор, затем показания переносятся в компьютер, где соответствующие программы заканчивают обработку и выдают результат.

Если обследование проводила лицензированная организация, то она по итогу работ выдаст отчет с обязательными рекомендациями. Если работы велись лично, то полагаться нужно на свои знания и, возможно, помощь интернета.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

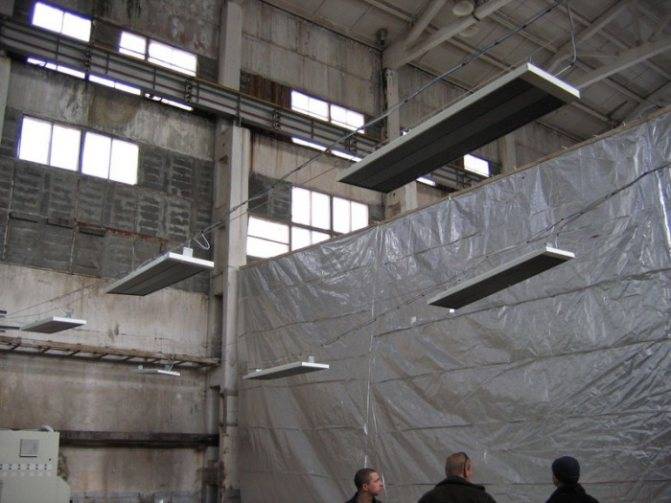

Инфракрасное отопление


Далеко не каждая компания готова тратить огромные деньги на воздушную отопительную систему, поэтому многие предпочитают использовать другой метод. С каждым днем все большую популярность приобретает инфракрасное промышленное отопление.

Принцип работы

Инфракрасная горелка функционирует по принципу беспламенного сгорания воздуха, располагающегося на пористой части поверхности керамики. Керамическая поверхность отличается тем, что способна излучать целый спектр волн, которые концентрируются в области инфракрасного излучения.

Особенностью этих волн является их высокая степень проходимости, то есть они свободно могут проходить сквозь потоки воздуха, чтобы передать свою энергию в определенное место. Поток инфракрасного излучения направляется в заранее заданную область посредством различных отражателей.

Поэтому подогрев производственных помещений с использованием подобной горелки позволяет обеспечивать максимальный комфорт. К тому же такой способ отопления дает возможность обогревать как отдельные рабочие зоны, так и целые здания.

Основные преимущества

На данный момент именно применение инфракрасных обогревателей считается самым современным и прогрессивным методом отопления промышленных зданий благодаря следующим положительным характеристикам:

  • быстрый прогрев помещения;
  • низкая энергоемкость;
  • высокий КПД;
  • компактность оборудования и легкий монтаж.

Выполнив правильный расчет, можно установить мощную, экономную и независимую отопительную систему предприятия, не нуждающуюся в постоянном техническом обслуживании.

Сфера применения

Стоит отметить, что такое оборудование используется, помимо всего прочего, для нагрева птичников, теплиц, террас кафе, зрительных, торговых и спортивных залов, а также различных битумных покрытий в технологических целях.

Весь эффект от эксплуатации инфракрасной горелки можно почувствовать в тех помещениях, которые отличаются большими объемами холодного воздуха. Компактность и мобильность подобного оборудования дает возможность поддерживать температуру на определенном уровне в зависимости от технологической необходимости и времени суток.

Безопасность

Многих волнует вопрос безопасности, поскольку слово «излучение» у них ассоциируется с радиацией и вредным влиянием на здоровье человека. На самом деле, эксплуатация инфракрасных обогревателей является полностью безопасной как для человека, так и для расположенного в помещении оборудования.

Как внести плату собственнику?

Оплата услуг ресурсопоставляющих организаций производится собственником нежилого помещения напрямую – при наличии договоров. На сайтах поставщиков услуг за перечисление денег комиссия не берется. Немаловажным является и то, что принимаются все карты. Возмещение стоимости услуг на содержание общего имущества происходит на счет управляющей компании в соответствии с платежными документами.

Иными финансовыми организациями, используя ресурсы которых можно перечислить деньги за коммуналку, являются:

  1. Портал госуслуг, который комиссию не взимает, но ее могут востребовать банки или сами организации-поставщики услуг.
  2. Банковские учреждения. Здесь к оплате принимаются как карты, так и наличность. Имеется возможность использовать терминал или оплатить кассиру. Интернет-банкинг позволяет произвести платеж не отходя от компьютера. Комиссия – от 0% до 2%.
  3. Почта России. Услугу предпочитают пожилые люди, больше доверяющие живым кассирам, чем Интернету и гаджетам.
  4. Услуга «Блиц-платеж». Доступна при оформлении поручения банку, который на протяжении длительного срока будет производить платежи за клиента. Ему необходимо только открыть и регулярно пополнять счет.
  5. Мобильный банк. Управление счетами производится банком с помощью SMS-сообщения от клиента.

Оплачиваются услуги за использование коммунальных ресурсов ежемесячно, в течение первой декады следующего за расчетным периодом месяца.

Как исполнитель, так и потребители коммунальных услуг используют определенные права и обязанности. Основными задачами ресурсопредставляющей организации являются обеспечение коммунальных услугнадлежащего качества и в нужных объемах. Потребителю необходимо с установленной договором периодичностью вносить плату за использование услуг.

Характеристики помещения

Выбирая систему отопления, следует обращать внимание на некоторые характеристики здания. Прежде всего, необходимо учитывать высоту потолка и площадь строения

Если высота от пола до потолка более 3 м, то не рекомендуется применять водяные системы, т.к. они неспособны обеспечить необходимую температуру в больших помещениях.

Вторым важным показателем является теплоизоляция. Утепленные стены и потолок значительно сэкономят средства, затраченные на отопление цеха или склада. Если нет возможности избежать теплопотерь, рекомендуется использовать источники тепла, обогревающие определенные рабочие зоны.

Также следует учитывать технологические температурные требования к хранению сырья или продукции.

Какое отопление самое выгодное

Для определения самого выгодного варианта отопления гаража можно воспользоваться сравнительной таблицей.

Таблица 1. Преимущества и недостатки отопительных систем для обогрева гаражного помещения

Электрические обогреватели (тепловентиляторы, инфракрасные)Стоят недорого, условно безопасны, для установки не требуют проведения специализированных работБыстро обогреть гараж до 15 – 18 градусов не получится, потребляют большое количество электроэнергии, инфракрасные вредят лакированному покрытию авто
Газовая пушкаЭкономная, быстро прогревает помещениеПожароопасные, требуют регулярного обслуживания
Газовые котлы и конвекторыЭкономный расход газа, быстрый обогревСтоят недешево, требуют обустройства жидкостного контура с теплоносителем, обязательно монтируется дымоход, установку поручать необходимо специалистам
Котлы на твердом топливеДешевые, жидкостный контур с теплоносителем монтировать не обязательно, топливо стоит очень дешево, не требовательны в плане ухода и обслуживания, быстрая установкаПожароопасные, необходимо выводить дымоход

Оплата за общее имущество

Собственники недвижимости в многоквартирном доме должны вносить оплату за содержание общего имущества. Ремонтные работы согласовываются жильцами на собраниях. Финансирование на расходы для поддержания дома происходит за счет оплаты, которую вносят жильцы.

К общему имуществу относятся:

  • лифты;
  • лестничные площадки и лестницы;
  • крыши;
  • подвальные помещения и чердаки;
  • оборудования инженерного характера.

Собственник нежилого помещения не обязан платить за содержание общего имущества. Это зависит от типа недвижимости, которым он владеет.

 Плата за общедомовые нужды определяется двумя способами:

  1. если нет прибора учета, то делят общее потребление на общедомовой норматив;
  2. при наличии приборов, из общего значения вычитают индивидуальные показатели и оставшуюся цифру делят между собственниками согласно квадратуре помещений.

Если объект является отдельным сооружением, пристроенным к многоквартирному зданию, с собственными инженерными сетями, не проходящими через прилегающий дом, в этом случае поддержание общедомового имущества не входит в обязанности его пользователя.

Но необходимо совершать плату за потребление коммунальных услуг. Владельцам коммерческого помещения, встроенного в МКД и оснащенного общими коммуникациями с этим домом, помимо ежемесячной оплаты услуг ЖКХ, прибавляется плата за содержание многоквартирного сооружения.

Вычисление тепловой нагрузки по объему комнат

Когда расстояние между полами и потолком достигает 3 м и более, предыдущий вариант расчета использовать нельзя – результат выйдет некорректным. В подобных случаях отопительную нагрузку принято считать по удельным укрупненным показателям расхода теплоты на 1 м³ объема помещения.

Формула и алгоритм вычислений остаются прежними, только параметр площади S меняется на объем – V:

Соответственно, принимается другой показатель удельного расхода q, отнесенный к кубатуре каждого помещения:

  • комната внутри здания либо с одной внешней стеной и окном – 35 Вт/м³;
  • помещение угловое с одним окном – 40 Вт/м³;
  • то же, с двумя световыми проемами – 45 Вт/м³.

Теперь для примера определим нагрузку на отопление нашего коттеджа, взяв высоту потолков равной 3 м:

Q = (47.25 х 45 + 63 х 40 + 15 х 35 + 21 х 35 + 18 х 35 + 47.25 х 45 + 63 х 40) х 1 = 11182 Вт ≈ 11.2 кВт.

Заметно, что требуемая тепловая мощность системы отопления выросла на 200 Вт по сравнению с предыдущим расчетом. Если же принять высоту комнат 2.7—2.8 м и сосчитать затраты энергии через кубатуру, то цифры получатся примерно одинаковые. То есть, способ вполне применим для укрупненного подсчета теплопотерь в помещениях любой высоты.

Вычисления

Точное значение потерь тепла произвольным зданием вычислить практически невозможно. Однако давно разработаны методики приблизительных расчетов, дающих в пределах статистики достаточно точные средние результаты. Эти схемы вычислений часто упоминается как расчеты по укрупненным показателям (измерителям).

Строительный объект должен быть спроектирован таким образом, чтобы энергия, требуемая для охлаждения, была минимальной. В то время как жилые здания могут быть исключены из конструкционного спроса на энергию охлаждения, поскольку внутренние потери тепла минимальны, ситуация в нежилом секторе несколько отличается. В таких зданиях внутренние тепловые выгоды, которые необходимы для механического охлаждения, вызваны отличительной кладкой на общую тепловую выгоду. На рабочем месте также необходимо обеспечить гигиенический воздушный поток, который в значительной степени осуществляется принудительным образом с возможностью регулирования.

Наряду с тепловой мощностью часто возникает необходимость рассчитать суточный, часовой, годичный расход тепловой энергии или среднюю потребляемую мощность. Как это сделать? Приведем несколько примеров.

Часовой расход тепла на отопление по укрупненным измерителям вычисляется по формуле Qот=q*a*k*(tвн-tно)*V, где:

  • Qот — искомое значение к килокалориях.
  • q — удельная отопительная величина дома в ккал/(м3*С*час). Она ищется в справочниках для каждого типа зданий.

Такой дренаж также необходим в течение летнего периода, чтобы остыть из-за удаления тепла снаружи воздухом воздуха и требованием для возможного осушения. Затенение в виде накладных или горизонтально обитающих элементов является методом сегодня, но эффект ограничен временем, когда солнце высоко над горизонтом. С этой точки зрения наиболее важным методом является тушение наружных подъемников, конечно, в отношении дневного освещения.

Сокращение внутренних тепловых выгод несколько проблематично. Это также поможет уменьшить потребность в искусственном освещении. Производительность персонального компьютера неуклонно растет, но значительный прогресс был достигнут и в этой области. Потребность в охлаждении также представлена ​​строительными конструкциями, способными накапливать тепловую энергию. Такие конструкции особенно тяжелые строительные конструкции, такие как. бетонный пол или потолок, что также может вызвать внутреннее накопление шпоры, наружные стены или помещения.

  • а — коэффициент поправки на вентиляцию (обычно равен 1,05 — 1,1).
  • k — коэффициент поправки на климатическую зону (0,8 — 2,0 для разных климатических зон).
  • tвн — внутренняя температура в помещении (+18 — +22 С).
  • tно — уличная температура.
  • V — объем здания вместе с ограждающими конструкциями.

Чтобы вычислить приблизительный годовой расход тепла на отопление в здании с удельным расходом в 125 кДж/(м2*С*сут) и площадью 100 м2, расположенном в климатической зоне с параметром GSOP=6000, нужно всего-то умножить 125 на 100 (площадь дома) и на 6000 (градусо-сутки отопительного периода). 125*100*6000=75000000 кДж, или примерно 18 гигакалорий, или 20800 киловатт-часов.

Также выгодным является использование специальных материалов с фазовым сдвигом при подходящей температуре. Для легких жилых зданий без охлаждения, где емкость аккумуляции минимальна, возникают проблемы с поддержанием температурных условий в летние месяцы.

С точки зрения конструкции кондиционера, но также и необходимости в энергии охлаждения, необходимо будет использовать точные, доступные методы расчета. В этом отношении можно предсказать особенно четкий расчет теплоотводов. Как уже было сказано, потребность в энергии охлаждения будет минимальной в нулевых зданиях. Некоторые здания нельзя охлаждать без охлаждения, а предоставление оптимальных параметров для теплового комфорта трудящихся, особенно в офисных зданиях, теперь является стандартным стандартом.

Чтобы пересчитать годичный расход в среднюю тепловую , достаточно разделить его на длину отопительного сезона в часах. Если он длится 200 дней, средняя тепловая мощность отопления в приведенном выше случае составит 20800/200/24=4,33 КВт.
