Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

  • экономный расход материалов;
  • легкий монтаж;
  • длительная надёжная эксплуатация;
  • возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

  • невозможность поддерживать одинаковый температурный режим во всех помещениях;
  • горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
  • большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

  • П – приточные системы, установки систем, вытяжные системы;
  • В – установки систем;
  • У – занавесы воздушного типа;
  • А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

  • Ст – стояк отопительной системы;
  • ГСт – главный стояк отопительной системы;
  • ГВ – ветвь горизонтальная;
  • К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

  • Схема-размещение, план – 1:400, 1:800;
  • Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

  • Разрезы и планы – 1:100, 1:200;
  • Фрагменты разрезов и планов – 1:50, 1:100;
  • Узлы – 1:20, 1:50;
  • Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

  • аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
  • к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

  • Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
  • Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

https://youtube.com/watch?v=Ef4t5uo2KAk

Сравнение затрат различных отопительных систем

Зачастую выбор определенной системы отопления основывается на стартовой стоимости оборудования и его последующего монтажа. Опираясь на этот показатель, получаем следующие данные:

  • Электричество. Первоначальные вложения до 20000 рублей.
  • Твердое топливо. Покупка оборудования потребует от 15 до 25 тысяч рублей.
  • Котлы на жидком топливе. Установка обойдется в 40-50 тысяч.
  • Газовое отопление с собственным хранилищем. Цена 100-120 тысяч рублей.
  • Централизованная газовая магистраль. За счет высокой стоимости проведения коммуникации и подключения стоимость превышает 300000 рублей.

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол», оборудование следует подбирать исходя из следующих показателей мощности:

  • для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
  • для застекленного балкона – 130-170 Вт/ м²;
  • для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %. Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб)

Расчет труб для теплого пола производится по следующей формуле: L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Какую систему выбрать?

Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:

Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

Естественная циркуляция

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

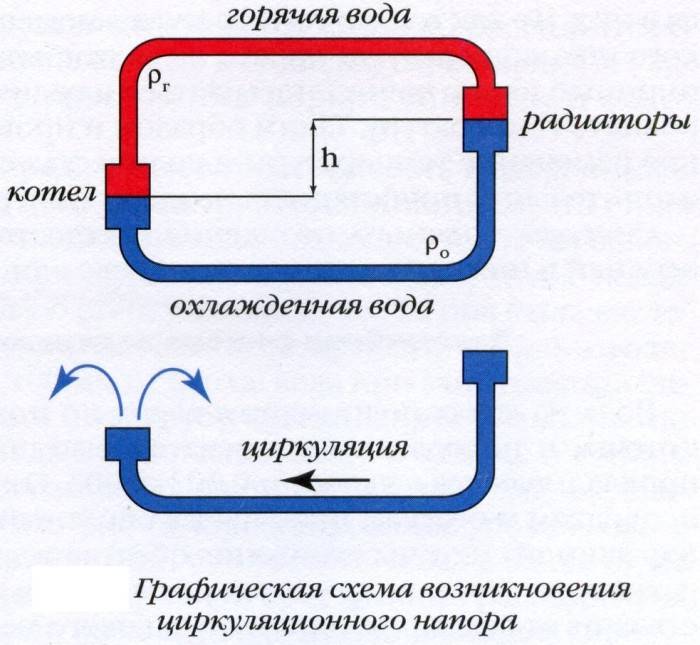

Горячая вода легче холодной, поэтому она проходит в высшей точке стояка. Отдав по пути свое тепло радиаторам, остывший теплоноситель вытесняется горячим и опускается в нижнюю точку системы (в котел), где снова нагревается.

Принудительная циркуляция

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.

Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.

Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.

Водяное отопление

Данный тип отопления относится к категории наиболее простых и надежных. Принцип действия водяного отопления основывается на нагреве воды, осуществляемом при помощи котла, и ее последующем распределении к комнатным радиаторам благодаря системе трубопроводов.

Использование циркуляционного насоса обеспечивает постоянную циркуляцию воды в этой замкнутой системе. Теплоносителем в водяной системе отопления, как правило, выступает вода либо антифриз, а котел может работать на каменном угле, дровах, природном газе, керосине и прочих видах топлива.

Водяное отопление включает в себя следующие основные элементы: котел, трубопроводы, батареи, расширительный бачок, циркуляционный насос, манометры, запорная арматура, автоматические воздухоотводчики, предохранительные клапаны.

Трубопроводы, применяемые для устройства водяного отопления, могут быть изготовлены из различных материалов:

Стальные трубопроводы, в отличие от нержавеющих либо оцинкованных, характеризуются низким значением коррозионной стойкости. Медные трубопроводы отличаются высокой надежностью и способностью выдерживать высокую температуру и давление.

Трубопроводы, изготовленные из полимерных материалов, довольно прочны, исключают образование осадка на внутренних поверхностях, обладают высокой стойкостью к коррозии.

Их недостатком является наличие большого коэффициента теплового расширения, способствующего образованию течей.

Таким образом, самое эффективное водяное отопление коттеджа либо частного дома можно устроить с применением медных трубопроводов. Такого мнения придерживается подавляющее большинство специалистов.

Единственный недостаток изготовленных из меди трубопроводов — сравнительная дороговизна, которая компенсируется абсолютной надежностью и способностью прослужить несколько поколений.

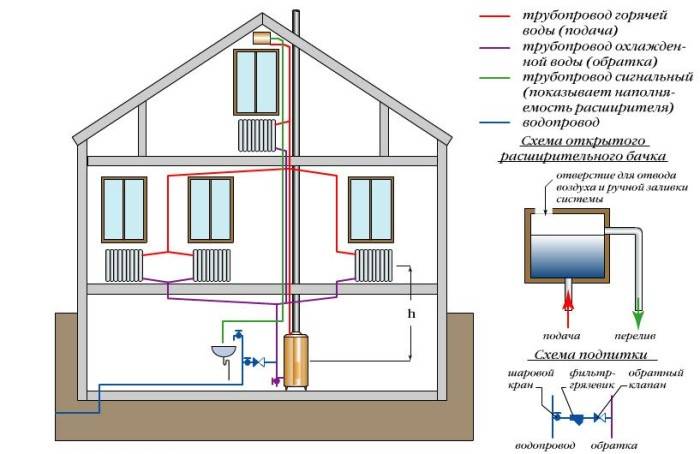

Схема водяного отопления. Нажмите для увеличения.

Разводка трубопроводов внутри помещений может быть выполнена однотрубной, двухтрубной либо коллекторной.

Однотрубная разводка не позволяет в полной мере производить управление работоспособностью всей системы из-за невозможности перекрытия доступа теплоносителя к одному из радиаторов.

Вариант с применением двухтрубной системы — самое эффективное (для индивидуальных домов) отопление, позволяющее свободно производить регулировку температуры внутри каждого помещения.

Данный тип разводки предполагает подвод холодного и горячего трубопроводов к каждому радиатору. Распределение трубопроводов может быть осуществлено звездообразно либо в виде «шлейфа».

Коллекторная разводка предполагает подведение к каждому отопительному прибору от общего коллектора подающего и обратного трубопроводов.

Коллекторные системы отличаются высокой степенью универсальности благодаря простоте монтажа и регулировки, возможностью замены поврежденных участков трубопроводов (без разрушения конструкции пола).

Какое отопление лучше (одноконтурное, двухконтурное либо коллекторное) для загородного дома? Ответ очевиден — двухтрубное и коллекторное.

Современное отопление инфракрасными обогревателями

Очевидная экономия в данном случае обеспечивается благодаря двум основным факторам:

  1. Распределение тепла в данном случае практически идентично тому же, что наблюдается в системе теплого пола – нагретый воздух равномерно распространяется по всей площади помещения, не оставляя холодных участков и не допуская теплопотерь.
  2. Благодаря физическим свойствам инфракрасного излучения комфортная температура, получаемая с помощью такого отопления, может быть значительно ниже привычной и составлять около 16 – 18 °C, что положительно сказывается на расходе тепловой энергии и позволяет сэкономить денежные средства.

Проект отопления двухэтажного дома — пример проектирования системы

Многие жители мегаполисов мечтают поселиться в загородном доме на свежем воздухе, забыв о загазованности городских улиц. Но дом должен быть теплым и уютным, а условия проживания в нем приносить его жильцам только позитивные эмоции. Для этого необходимо сделать правильный выбор отопительной системы, затем сделать проект отопления двухэтажного дома.

Составленный профессионалами проект отопления двухэтажного дома (такая планировка загородной недвижимости встречается чаще всего) позволяет добиться эффективного теплоснабжения и в процессе обустройства обогрева сэкономить денежные средства.

Расчеты по теплопотерям

При выборе способа отопления учитывают теплопотери

Важная часть проекта системы отопления – подсчет потерь тепла. Они зависят от материалов, из которых построен дом, толщины стен, их площади, а также габаритов окон и крыши. Для максимально точного подсчета нужно учитывать теплопроводимость стен. У бетона и кирпича она выше, у дерева – ниже.

Для вычислений потребуется таблица коэффициентов теплопроводности основных стройматериалов. Сопротивление передаче теплоты можно найти, разделив толщину стены в метрах на этот коэффициент. Например, для постройки из керамического кирпича со стенами в 0,5 м: 0,5:0,56=0,89 Вт/м2×оС.

Затем надо узнать площадь фасада. Для квадратной постройки это делают, перемножив число, высоту и ширину стен. Например: 4*12*7=336 м2.

Для вычисления общих теплопотерь перемножают сопротивление для 1 м2 стены на площадь фасада и на разницу температур. Если последняя равна 20 градусов, имеем: 20*336*0,89=5980,8 Вт.

Инфракрасное отопление дома

Пленочное отопление частного дома

Как наиболее эффективно преобразовать электрическую энергию в тепловую? Идеальный вариант – генерирование ИК лучей в диапазоне волн от 10-15 мкм. Для этого используют специальные резистивные элементы, изготовленные из карбона. Современная финская технология отопления применяет именно такой тип обогревателей.

Они представляют собой полимерную вспененную основу с нанесенным слоем фольги. На ее поверхности располагаются резистивные элементы, которые при подключении электрического тока излучают ИК волны. Эти современные технологии отопления не возможны без электронного блока управления – они предназначены для регулировки мощности в зависимости от температурных параметров в помещении и установок пользователя

По схеме финской технологии отопления монтаж выполняется на потолок в комнате. Таким образом достигается максимальный нагрев всего объема помещения. Боковой монтаж менее эффективен. Но в отличие от технологии монтажа отопления из полипропиленовых труб, установка ПлЭн требует обязательного утепления потолка и стен. Помимо этого нужно учитывать такие особенности ИК отопления:

  • Максимальный уровень нагрева пленки составляет около 40-50°С;
  • Тепловые потери в здании не должны превышать нормативных. В противном случае нагрев воздуха не будет выше 16-17°С;
  • Технология установки радиаторов отопления предусматривает относительно небольшую площадь батарей. Для эффективности работы ПлЭн площадь покрытия потолка должна достигать 60-70% от общей;
  • В отличие от технологии монтажа водяного отопления для ИК не нужно устанавливать котлы, трубопроводы и другие элементы системы.

Но почему же ПлЭн не получил столь широкого развития? Несмотря на то, что оно относится к инновационным технологиям в отоплении, степень нагрева воздуха в жилом здании во многих случаях остается неудовлетворительной. Это объясняется большими тепловыми потерями.

К тому же нужно учитывать инертность этой системы, что во многих случаях недопустимо для новых технологий отопления загородного дома. Выход на нормальный режим может продлиться от 2-х до 4-х недель.

Фактическая тепловая мощность пленочного нагревателя отличается от номинальной на 10-15%. Это нужно учитывать при расчете площади покрытия.

Электрическая система отопления

Устройство электрических систем отопления.

Любой отопительный прибор требует определенных затрат, однако наименее затратным в плане монтажа является, несомненно, электрическое отопление дома. Оно и самое безопасное. Очень часто электрические приборы оставляют без присмотра — в этом большое их преимущество

Кроме того, эта система отопления не требует сложного и громоздкого оборудования, что тоже очень важно. Для того чтобы сделать дома подобное отопление, потребуется постоянный источник высокого напряжения и энергии

Помимо этого, относительно большие затраты будут связаны с оплатой по счетам.

Конечно, все зависит от частоты использования прибора, его размеров и мощности. Электрическая система хорошо подойдет для загородного дома, так как в этом случае не придется монтировать дымоход, строить печь. Температуру в этом случае можно легко регулировать с помощью пульта управления. Большое значение имеет и то, что нагрев происходит очень быстро, в отличие от других способов. Таким образом, единственным, но существенным минусом этого вида отопления является высокая стоимость электроэнергии. Все знают, что стоимость ее год от года растет.

Материалы и арматура

  1. Какие виды дополнительного оборудования и материалов стоит приобрести для монтажа водяного отопления своими руками?

Начну с перечня элементов обвязки котла.

В закрытой (работающей с избыточным давлением) системе в список входят:

Расширительный бак, компенсирующий увеличение объема теплоносителя при его нагреве. Его объем должен быть примерно равен 1/10 от количества теплоносителя;

Мембранный расширительный бачок.

Устройство автоматического воздушника.

Предохранительный клапан. Он сбросит давление при нехватке объема расширительного бака или при закипании воды в теплообменнике котла;

Гравитационная система с открытым расширительным баком.

Манометр для контроля давления;

Группа безопасности: предохранительный клапан, воздушник и манометр.

Циркуляционный насос. Инструкция по подбору его производительности предельно проста: она должна быть не менее 1 м3/час на 25 киловатт мощности котла.

Насос со ступенчатой регулировкой скорости.

Для настройки температуры отдельных отопительных приборов и контуров могут использоваться дроссели или термоголовки, регулирующие проходимость в автоматическом режиме, в зависимости от комнатной температуры.

Для отключения батарей и участков контура применяются шаровые краны. От пробковых кранов и винтовых вентилей они выгодно отличаются отказоустойчивостью, огромным ресурсом и отсутствием потребности в обслуживании (в набивке сальников, в замене прокладок и т.д.).

Кран в разрезе.

Теперь перейдем к материалам и отопительным приборам.

Начну с небольшого лирического отступления.

Действующими СНиП максимальная температура любых инженерных систем в жилом здании ограничена значением в 95С. Однако в автономных системах отопления температура теплоносителя обычно не поднимается выше 70 — 75 градусов, а давление держится в пределах 1,5-2,5 атмосфер. Все параметры отопления стабильны и полностью подконтрольны владельцу.

Именно поэтому в проект отопления можно заложить недорогие трубы и отопительные приборы, не обладающие большим запасом прочности и термостойкости.

Это:

Напорные трубы из армированного алюминиевой фольгой полипропилена;

Материал труб — полипропилен с алюминиевым армированием.

Алюминиевый радиатор: максимальная теплоотдача при минимальной стоимости.

Источник тепла — выбор котла

Вопрос выбора отопительного котла обычно становится гораздо большей проблемой, чем подбор труб или отопительных приборов. На рынке представлены самые разные модели котлов, каждая из которых подходит для определенных ситуаций. От чего нужно отталкиваться, перебирая варианты отопления частного дома?

Например, при отсутствии газовой магистрали придется исключить газовые котлы. Конечно, можно протянуть газ до своего участка, но стоимость этой операции будет слишком высокой, и такие затраты могут стать оправданными только в очень редких случаях, когда система окупится в долгосрочной перспективе. Газовое отопление – это самое выгодное отопление частного дома. Именно газ является самым дешевым энергоресурсом, и если магистраль уже подведена, то лучшим источником тепла будет конденсационный котел, совмещенный с дополнительным контуром, обеспечивающим снабжение дома горячей водой. Аргументировать такой выбор довольно просто: во-первых, он имеет достаточно высокий КПД, который на 10-12% превышает классические решения.

Во-вторых, для этих устройств требуется низкая температура в обратном контуре трубопровода, что в данном случае будет преимуществом. Использование накопительного водонагревателя позволит гораздо точнее контролировать температуру горячей воды, да и сырья для нагрева будет уходить гораздо меньше. Нередко при расчетах газовой отопительной системы учитывается исключительно тепло, полученное от сгорания газа, а если учитывать еще и конденсацию, то эффективность конструкции получается просто запредельной.

Описанные здесь конструкции – это всего лишь примеры отопления частного дома, и они зависят от самых разнообразных параметров. В случае отсутствия возможности подключения к газовой магистрали придется пользоваться твердотопливным котлом, оборудованным тепловым аккумулятором: по количеству эксплуатационных затрат такая система занимает вторую позицию, поскольку дрова и уголь имеют невысокую стоимость. К тому же, самостоятельная заготовка сырья даст большую экономию.

Тепловой аккумулятор позволит протапливать систему реже, что позволит использовать котел в оптимальном режиме. Для достижения наивысшего КПД такие системы нужно разогревать полностью, выводя котел на его расчетную мощность: постоянные манипуляции с заслонками приведут к неполному сгоранию топлива, что сразу же скажется на эффективности работы конструкции. Самое выгодное отопление частного дома в долгосрочном плане – тепловой насос. Эти устройства выпускаются в разных конфигурациях и требуют разных условий, но их использование в долгосрочной перспективе является очень выгодным. Для теплого климата хорошо подходят насосы, использующие схему «воздух-вода», или инверторные кондиционеры: такие конструкции имеют крайне высокий КПД: в среднем, один киловатт затраченной энергии может дать около 5 кВт полученной, что является очень неплохим показателем (прочитайте: «Инверторное отопление дома, что и как работает «).

Стоимость кондиционеров невысока и вполне сравнима со стоимостью бюджетной отопительной системы. При наличии водоема вблизи от здания или в том случае, когда грунтовые воды находятся на высоком уровне, можно использовать схему «вода-вода», но стоимость такого отопления будет в разы выше, чем традиционное решение.

Самым дорогим решением является геотермальный насос, который сам по себе стоит дорого и требует трудоемкого монтажа. Тем не менее, эта конструкция практически не зависит от внешних условий, а срок службы насоса может достигать 30-50 лет. Учитывая динамику роста цен на энергоносители, такой вид отопления частного дома может стать оправданным решением.

Чтобы выбрать самое эффективное отопление частного дома, необходимо оценить множество факторов. Главное – помнить, что система должна обеспечивать помещения теплом и создавать уютную атмосферу. Предложенные рекомендации помогут при выборе системы отопления.

Рекомендации по выбору котла

Тип котла зависит от топлива, на котором он будет работать. Следовательно, и выбирать нужно тот, который подходит по функционалу и денежным возможностям.

Газовый

Самый востребованный и доступный прибор (и вид отопления). Не всегда подходит только для тех населенных пунктов, к которым пока не подведена газовая магистраль. Но даже в этом случае можно дополнительно установить газгольдер.

Выбирая этот тип котла и обогрева нужно понимать, что ему требуется своевременное и постоянное обслуживание. Производить его должны специализированные службы.

Газовый котел в системе отопленияИсточник rebathroom.ru

Твердотопливный

Обычно его выбирают в том случае, когда установить газовый не получается ввиду отсутствия газификации или при наличии другого топлива. Плюс такого котла заключается в независимости от централизованной газовой магистрали, а значит, и отсутствие возможных перебоев давления. Минус – необходимость в своевременной заготовке твердого топлива и сооружение специального места для его хранения.

Твердотопливный котел в разрезеИсточник bg.decorexpro.com

На жидком топливе

Проектирование отопления загородного дома на жидкотопливном котле можно себе позволить, если домовладелец не стеснен в средствах. Такой котел работает на жидком топливе – дизеле, который никак нельзя назвать дешевым. Кроме дороговизны теплоносителя, такой проект предусматривает рытье котлована под резервуар, в который будет закачиваться дизель. Следует не забывать и о том, что такая отопительная система очень взрывоопасна. Перед использованием желательно взвесить все «за» и «против» – может более экономичной будет схема с газовым котлом и газгольдером.

Схема работы котла на жидком топливеИсточник zen.yandex.ru

Электрический

Электрическое отопление условно делится на две разновидности: водяное и воздушное. Если в первом случае электричеством нагревается вода или другой жидкий теплоноситель, то во втором, такая система сможет перерабатывать электрический ток в тепловую энергию без использования водного ресурса, проще говоря – напрямую.

В любом случае, этот вариант теплоснабжения тоже никак нельзя назвать самым экономичным, даже несмотря на высокий КПД электрических приборов.

Электрические отопительные котлыИсточник rawbuilding.ru

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
