Оформление проекта дома с печкой для отопления

Планировка домов с печкой

Новый проект дома с печным отоплением всегда связан с принятием тяжелых решений. Перед рассмотрением конкретного плана постройки необходимо не только определиться с размером общей площади, но и обдумать количество и удобное расположение жилых комнат. Кроме того, не помешает определиться с материалом, из которого будет выполнен будущий домашний очаг.

Компактный однокомнатный домик

Постройка состоит из одной жилой комнаты размером 15 квадратов. Посередине размещается печь, рядом с которой находится кухня площадью 8 м 2 . Последняя отапливаемая комната – санузел. В передней части дома находится веранда.

Проект дома с русской печкой Источник v-teplo.ru

Преимущества

  1. Комнаты с малой квадратурой быстро нагреваются.
  2. Требуется небольшое количество топливного сырья.
  3. Легко следить за чистотой и исправностью всего дома.
  4. Есть веранда, в которой можно отдохнуть в летний период.

Проект однокомнатного дома с печью Источник pinterest.com

Недостатки

  1. Плохо подходит для семьи из трех или более человек.
  2. Веранда не отапливается, а значит, не задействована в зимний период.

Двухкомнатный деревянный дом

Данный план включает в себя две жилых комнаты, санузлы и терассу. Дом имеет форму квадрата со стороной в 9 м. Печь установлена таким образом, чтобы обогревались все комнаты. В таком проекте используется дерево как основа для стен, потолка и пола. Деревянная структура не пропускает холод и хорошо сохраняет тепло.

Планировка двухкомнатного дома с печью Источник a-bishop.spb.ru

Преимущества

  1. В проекте предусмотрена сушилка в коридоре и теплая лежанка в спальне.
  2. Выложенная русская печь эффективно аккумулирует тепло и медленно его отдает. В паре с теплоизоляционными свойствами дерева получается экономный вариант отопления.
  3. Сушилка в прихожей полезна в зимнее время года. Она позволяет высушивать одежду и обувь, а также помогает сохранить тепло всего дома.
  4. В печи предусмотрена плита, на которой можно готовить. В летнее время можно не эксплуатировать всю систему, используя только плиту.

Проект дома с печью и кухней-студией Источник sdelaipotolok.com

Недостатки

  1. Места по-прежнему мало.
  2. Нет отдельной гостиной или кухни.

Трехкомнатная планировка здания

Более серьезный проект, который рассчитан на большую семью. И хотя дом большой, грамотное расположение источника тепла сможет в равной степени согреть каждую комнату. Две спальни и гостиная имеют доступ к горячим стенкам. Единственные не отапливаемое места – кладовка и санузел. Так же, как и в предыдущем случае, кухня совмещена с залом.

Планировка трехкомнатного дома с печью Источник apartments.com

Преимущества

  1. Много свободного места, есть отдельные спальни. Одну можно оборудовать под детскую комнату.
  2. Грамотное распределение рабочего пространства, нет пустых бесполезных комнат или пристроек.
  3. Коридор совмещен с кухней, а значит, туда будет хорошо проникать свет. К тому же такой подход визуально увеличивает объем комнаты.
  4. Кладовка не имеет окон и активного отопления, а значит отлично подойдет для хранения продуктов. Она может служить в качестве погреба.

Дизайн-проект современной кухни-гостиной с печью Источник svoimy-rukami.ru

Недостатки

  1. Санузел не отапливается. Холодная ванная или туалет могут причинять неудобства.
  2. Коридор не закрывается, а значит часть тепла с кухни будет уходить через входную дверь.

Это основные проекты, вариации которых обычно вмещает в себя каталог зимних домов с русской печкой. Данные постройки имеют свои плюсы и минусы. Необходимо подобрать для себя подходящий вариант. Если постройка будет соответствовать необходимым требованиям, жизнь в ней станет вполне комфортной и экономичной.

Строительство собственного дома в большинстве случаев начинается с желания. А также после наступления момента, когда человек понимает, что может себе позволить построить загородную недвижимость. В таких случаях нередко имеется лишь приблизительное представление о том, как должно выглядеть внутреннее убранство строения, какие системы будут использоваться и т. д. Во время работы со строителями возникает много вопросов, один из которых касается способа отопления помещений. И если в качестве основного источника тепла выбрана печка, то как проектировать дом? Рассмотрим варианты с разными размерами печи.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Сруб с печкой под ключ: выбор места для печи?

Располагают конструкцию в помещении, где жильцы проводят большую часть времени. Чаще всего – это гостиная.

  • Если это помещение большое, то печь лучше расположить в центре – в этом случае теплый воздух будет равномерно распространяться по всей комнате.
  • Если для очага выбрать место возле стены, то не все поверхности будут равномерно отдавать тепло, поэтому уменьшится общая теплоотдача. Для такого размещения можно выбирать угловые печи, которые занимают немного места и актуальны для небольших комнат.
  • Если в доме есть несколько смежных комнат небольшого размера, то расположить печь можно в проеме между этими комнатами. Чтобы тепло распространялось равномерно, в межкомнатной перегородке делают небольшие отверстия. Усилить тепловой поток поможет конвекция воздуха с помощью вентиляторов.
  • Пристенные печи устанавливают возле капитальных стен.

Дом сруб с печкой может иметь не больше четырех комнат. Если помещений больше или они большого размера, то делают две-три печи или планируют отопительную систему так, чтобы печь не была единственным источником тепла.

Важное правило!

В бревенчатом коттедже источники тепла размещают равномерно по всем помещениям. В местах установки источников тепла бревна начинают растрескиваться, потому что происходит активная сушка древесины. Чтобы избежать перекоса дома из бревна из-за неравномерной нужно избежать точечного нагрева.

Для сруба с печкой проект отопительной системы разрабатывается с учетом физических особенностей древесины.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.


Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

  • С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
  • С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.


Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

  • высокий КПД;
  • безаварийность;
  • отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

  • при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
  • воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
  • желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.


Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.


На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Выбор места

Перед тем как определиться с местом расположения русской печки, вам понадобится составить подробный проект дома с указанием всех размеров комнат и их расположением. Лучше всего производить монтаж и проектирование такой громоздкой конструкции ещё на этапе строительства самого дома.

Строительство печи на этапе постройки доме, позволит вам подобрать наиболее подходящее место. Также вам не нужно будет ломать напольное перекрытие, разрушать стены и перегородки.

Русские печи устанавливаются таким образом, чтобы с помощью такой громоздкой конструкции можно было в одинаковой степени и максимально равномерно обгореть все помещения в доме. Если постройка выполнена из дерева или бруса, напольную поверхность и стены нужно изолировать огнеупорными материалами.

Перед использованием, кирпич необходимо замочить в воде и тем самым дать воздуху полностью выйти из него. Это снизит уровень впитываемость кладочного раствора и уменьшит его расход.

Перед выполнением кладки на раствор, она первоначально делается насухо. Каждый ряд ложится без раствора и только после проверки точности и правильности кладки, кирпич укалывается на раствор.

Ровность портала и топки проверяется на каждом этапе с помощью рулетки, строительного уровня и отвеса. Не стоит использовать для кладки русской печи битый, деформированный кирпич с различными дефектами и повреждениями. Это сделает конструкцию очередь уязвимой, приведет к разрушениям и изначально не создаст необходимой для безопасной и правильной эксплуатации герметичности.

Русская печь с лежанкой должны оборудоваться специальной заслонкой, которая в зависимости от необходимости может находиться в открытом или закрытом состоянии. Это позволит использовать печку и осуществлять её нагрев, как с лежанкой, так и без неё.

По такому же принципу работают агрегаты, одновременно оборудованные печью и камином, то есть двумя топками,а также варочной поверхностью. На данном участке устанавливается заслонка, позволяющая работать печи и камину как вместе, так и по отдельности.

В заключение следует отметить, что русские печи с лежанками и варочной поверхностью – это хороший вариант для больших и просторных домов. Однако при всей своей громоздкости и функциональности, они имеют сравнительно небольшую мощность, в чём существенно уступают миниатюрным современным чугунным и металлическим топочным камерам.

В этом видео вами будет подробней рассмотрена русская печь-камин, её проект, особенности, способ расположения в доме:

В погоне за экономией энергетических ресурсов вопрос выбора технологии отопления частного жилища сегодня стоит довольно остро. Новые технологии строительства, использование новых схем построения систем отопления предлагают довольно смелые и интересные варианты оборудования домов.

Одним из таких перспективных направлений выступают проекты домов с печным отоплением, где используются традиционные схемы, только в современном воплощении.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Примеры удачного оформления

Печь в центре

Такая планировка дома с печкой считается самой лучшей. Топка обычно выходит на кухню. Если присутствует варочная поверхность, ее располагают в кухонном помещении. Печка может обогревать не больше 3-х комнат, расположенных рядом.

Печка в углу

Такой вариант удобен, если в отопительной конструкции присутствует лежанка. Ее более комфортно разместить в стороне, а не посередине помещения. Планировка в таком случае выполняется частным образом.

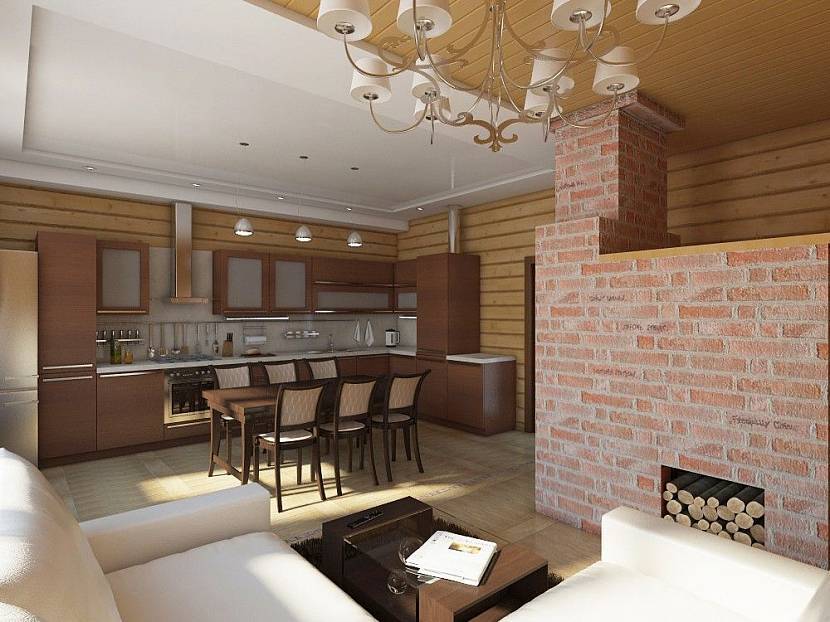

Печь в центре дома

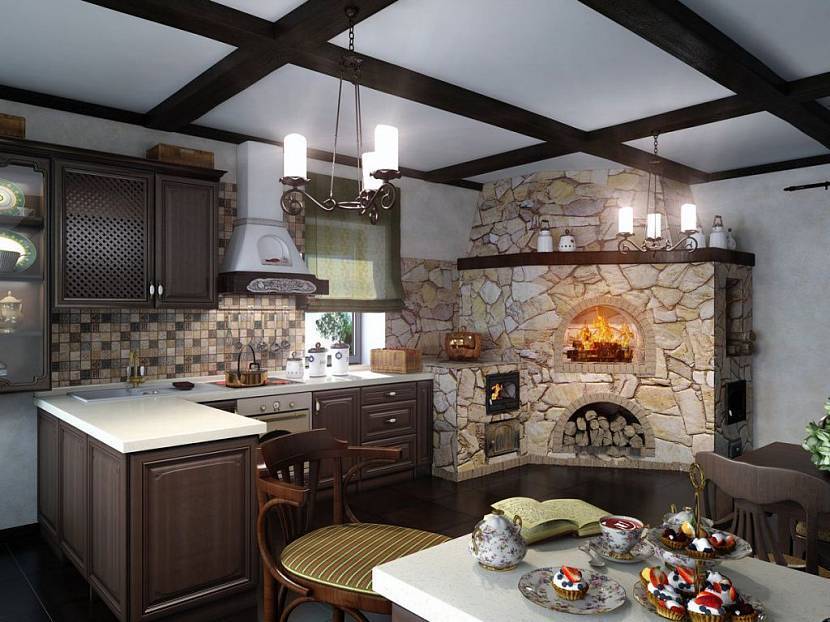

Печь в углу помещения

Несколько источников тепла

Иногда в одноэтажном доме устанавливают две и более печи. Главный минус такой схемы — потребность отапливать их раздельно, тратить значительно больше топливного материала для обогрева дома. Центральное размещение является более эффективным.

Русская печь

Русская печь с лежаком и варочной панелью

Все возможные конструкции схожи между собой, но некоторые отличия присутствуют. В доме можно соорудить такие виды русской печки:

  1. С плитой. Их монтируют в основание отопительной конструкции, обычно они представляют собой замкнутое пространство.
  2. С камином. Такой вариант можно обустроить в зале, чтоб наслаждаться видом горящего огня.
  3. С топчаном. Предполагается отдельное место для отдыха и сна, как это было в старину.
  4. С варочной поверхностью. Подобное устройство создает уютный климат в помещении, местечко для готовки домашней пищи.

Расположение печи в доме

Печка в дачном домике – аксиома, она имеется чаще всего. Для дач невыгодно подключение к системам стабильного круглогодичного обогрева. Печь – одна из возможных альтернатив для отопления коттеджа, наряду с котлом.

Кроме функционала, это добрая русская традиция, своеобразное украшение домика. Вне зависимости от периодичности, с которой печь будет использоваться, планировка зачастую предусматривает ее наличие в доме.

Небольшие габариты помещений располагают к расположению печки в центральной части главной комнаты – гостиной или холе, в которой жильцы проводят наибольшее количество времени. Это позволит сконцентрировать теплый воздух в данном помещении. Кроме того, воздушная масса поднимется и обогреет спальню в ночное время, если спальня расположена на верхнем этаже. Требуется грамотно зонировать нужную площадь и выделять обогревательный акцент размещением печи.

Печь – дополнительный инструмент создания уюта.

Иметь дачу – значит иметь отраду для всей семьи, место для летнего отдыха, проведения встреч, вечеринок, праздников. Организовать план постройки укрытия от непогоды и пережидания ночей – задача трудная, но выполнимая. Требуется тщательно изучить теорию по вопросу расположения модулей, комнат, наметить желаемый результат и добиться его воплощения. После теоретической подпорки можно пытаться воплотить задуманное.


Мансарда

Уютное жилище – не обязательно большое, габаритное и просторное. В размер 6 на 6 реально разместить всё необходимое для времяпровождения вблизи природы – спальное место, ванную, кухню, открытую зону. Подобную планировку также реально совместить со всеми удобствами цивилизации. Главное – разобраться с хитростью такой планировки.

Источник

Крыльцо и терраса

Если территория участка позволяет, то отличным дополнением к дому станет крыльцо или терраса. Преимущества первого варианта — спасение в ненастную погоду и возможность открыть дверь, не намокнув под дождем.

Терраса же в этом плане имеет больший ряд преимуществ:

  • место для отдыха на диване или гамаке;
  • проведение пикников с друзьями;
  • летняя столовая. Если на террасе разместить стол, то можно встретить гостей накрыв стол солнечным днем;

Если жильцы увлекаются растениями или резьбой, то украшение террасы творчеством станет приятным дополнением. Это позволит приятно провести время и сделать придомовую территорию красивой.

Отопительно-варочные печи для дома и дачи

Если у частного дома не имеется подвода к сети центрального отопления, отличным вариантом становится установка обычной кирпичной печи. Хотя, на самом деле, современная печь – не совсем обычная. В наше время единственным приемлемым вариантом является печь длительного горения, которую можно сделать своими руками как в простом варианте из обычной бочки, так и в более сложном и эстетически приятном – из печного кирпича.

Преимущество данной печи в том, что ее КПД составляет почти 100%, чем не может похвастаться даже русская печь. К тому же, эти печи могут быть разной конструкции, самой модернизированной из которых является варочная печь из кирпича, оборудованная духовкой и плитой для приготовления пищи. Готовка дома на открытом огне вместо газа – такое удовольствие могут позволить себе немногие.
