Как правильно вывести дымоход через крышу

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

  • Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
  • С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
  • Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
  • Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
  • Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

  • После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
  • Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи.
  • На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
  • Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
  • В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
  • В потолке выпиливают такое же отвесите.
  • Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
  • Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

  • сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
  • повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
  • просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
  • некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
  • большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
  • некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Завершающий этап монтажа

Устройство агрегата завершается такими этапами:

  1. Снимите с сэндвич-труб защитную пленку. Освобождать детали от полиэтилена раньше крайне нежелательно – они могут повредиться в процессе транспортировки или установки.
  2. Как следует обработайте стыки герметиком. В идеале состав должен выдерживать температурный режим в пределах 1000 градусов.

Какие области нужно промазать герметиком:

  • швы в местах соединения внутренних сэндвич-труб – плоскость, находящуюся по наружной части сверху;
  • стыки наружных труб – всю площадь наружной поверхности;
  • места соединения сэндвич-труб с другими компонентами системы – всю площадь или диаметр, если речь идет о круглых трубах.

Не торопитесь сразу же эксплуатировать новый дымоход, сначала проверьте правильность его работы:

  1. Включите нагревательное приспособление (котел, печь или камин) на небольшую мощность.
  2. Теперь осмотрите устройство, не пропускает ли оно дым в неположенных местах.
  3. Убедитесь, нет ли чрезмерного нагревания компонентов целостной системы, особенно в области перехода через стену или крышу.

Чем хорош дымоход из сэндвич-труб? Он выглядит эстетично привлекательно и обеспечивает камину современный стиль, его сборка под силу даже новичку. А также при правильной установке прослужит долго и будет радовать хозяев бесперебойной работой.

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

  • чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
  • чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов — использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

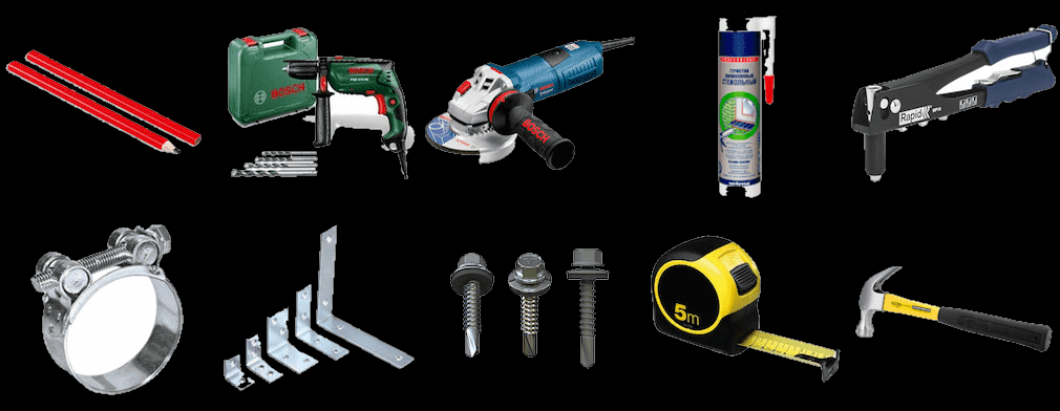

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Правила прохода сэндвич трубы через потолок

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами:

  • если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом. Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
  • трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

  • длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода. Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м;
  • количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;
  • запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Модульный дымоход

Устройство модульного дымохода.

Есть и альтернативный вариант организации прохода дымохода через крышу. Он заключается в использовании специального металлического комплекта, который можно легко приобрести в специализированном магазине. После того как выполнен монтаж, называться полученный результат будет «разделка». Она полностью выполнена из нержавеющей стали и состоит из таких составляющих:

  1. Кровельный проход. Представляет собой лист металла с приваренным к нему фартуком. Он укладывается непосредственно на поверхность крыши.
  2. Юбка. Монтаж ее необходим по причине различия в размерах дымоходной трубы и фартука. Она защитит крышу от проникновения осадков внутрь конструкции.
  3. Хомут под растяжки. Используется, если был выполнен монтаж высокой трубы, для дополнительной надежности ее закрепления на крыше.
  4. Дефлектор. Существенно усиливает тягу в дымоходе, используя потоки поднимающегося вверх воздуха.

Модульный дымоход может быть использован только в случае, если температура выделяемых газов не превышает 500 градусов. Если котел или печь топится углем, то использование металлических компонентов категорически запрещено.

Все соединения дымохода и кровли должны выполняться с помощью гибких деталей, чтобы в случае любого разрушения крыши он остался стоять на своем месте. Крыши с высоким градусом уклона требуют установки дополнительных снегоуловителей, без них дымоход может быть просто снесен во время схода небольшой лавины снега.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

  • Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
  • После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
  • Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
  • Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
  • Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами

Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

  • Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
  • В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
  • Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

  • Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
  • После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.

Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
