Изготовление вентиляционных воздуховодов: обзор оборудования и производства

Резка шинореечного профиля

Маятниковые пилы используются для нарезки шинореечного профиля, который незаменим при соединении прямоугольных воздуховодов. В отличии от абразивных пил, дисковые маятниковые пилы не оставляют заусенцев и оплавлений на отрезанных краях шинореечного профиля, что способствует более быстрому и качественному производству прямоугольных воздуховодов.

Дисковая пила для резки шинорейки FCM
В наличии

342 031 ₽
9 784 BYN
1 710 019 KZT
340 242 KGS
1 915 406 AMD
$4 011,31
3 450,00 €

Маятниковая пила NEW250
В наличии

147 057 ₽
4 206 BYN
735 225 KZT
146 288 KGS
823 532 AMD
$1 724,67
1 483,33 €

Маятниковая пила по металлу CS 250
В наличии

93 997 ₽
2 689 BYN
469 948 KZT
93 506 KGS
526 393 AMD
$1 102,39
948,13 €

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

  • тепло- и шумоизоляция
  • плотность соединений, герметичность
  • установка в неиспользуемых участках объема помещений, компактность
  • устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Классификация

Воздуховоды бывают разными и классифицируются они по разным признакам:

Воздуховоды пластиковые

  • форма (прямоугольный и круглый воздуховод);
  • материал (различный пластик, оцинкованная и нержавеющая сталь, алюминий, полиэстер, стекловолокно, термопластичная или иная специализированная резина, силикон);
  • наличие особенных характеристик (гибкий воздуховод, огнезащитный);
  • способ соединения (при помощи ниппеля или специальных креплений).

Два главных типа воздуховодов:

  1. Жесткий.
  2. Гибкий (каркасный).

Наиболее распространенный вариант – это круглый или прямоугольный воздуховод из оцинкованной стали или алюминия. Производит их специализированная автоматическая линия производства воздуховодов. Он практичен, дешевле пластикового, быстрее и легче устанавливается, является огнезащитным и не ржавеет. Также имеет аэродинамическое низкое сопротивление. Такого типа воздуховод, как правило, используется для вентиляционных систем различных предприятий, офиса, крупного культурно-развлекательного комплекса, спортивного, образовательного, учреждения, организации общепита. Также для любого другого типа зданий, которые имеют помещение с большой площадью, где работа воздуховода предполагает динамичный воздухообмен.

Воздуховоды из оцинкованной стали

Более сложным вариантом является гибкий воздуховод. Он используется лишь при специфических обстоятельствах. К примеру, в небольшом помещении, которое имеет сложную конструкцию либо, которое не имеет подходящего для установки крупного оцинкованного воздуховода. Также используется для активных вентиляционных систем: вытяжка с вентилятором, отвод паров кислоты и горячего воздуха из промышленных зданий.

Безусловно, гибкая вентиляционная труба дороже жесткой трубы. Однако, начать производство необходимо именно с жестких воздуховодов, так как они являются более востребованными а, значит, легче реализуемыми.

Процесс изготовления воздуховода как прямоугольного, так и круглого, является абсолютно не примечательным и представляется, простыми профилегибочными операциями, которые выполняются на специализированной автоматической технике.

Очень важно грамотно подобрать саму линию по производству воздуховодов и создать ритмичный процесс изготовления и сбыта (реализации) конечного продукта

Фиксация шинореечного профиля

Для присоединения фланцевой шины («шинорейки») к вентиляционному коробу используется ручной пуклевочный инструмент. Процесс формирования пуклевочного соединения заключается в продавливании пуансоном соединяемых материалов в матрицу, где верхний материал расплющиваясь зацепляется за нижний.

Пуклевочный инструмент ХТС-3
В наличии

39 600 ₽
1 133 BYN
197 984 KZT
39 393 KGS
221 764 AMD
$464,43
399,44 €

Ручной пресс для крепления TRUMPF TruTool TF 350
В наличии

312 785 ₽
8 947 BYN
1 563 800 KZT
311 149 KGS
1 751 625 AMD
$3 668,32
3 155,00 €

Ручной пуклёвочный пневматический пресс Cobra 2
В наличии

Цена по запросу

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Проверка герметичности воздуховодов

Осуществляется при запуске новой системы или резком снижении эффективности существующей. Наиболее частая причина появления утечек воздуха – нарушение герметичности стыков. Устраняется повторным нанесением герметика.

Самый простой способ проведения проверки – визуальный. Однако при наличии разветвленной системы со скрытыми участками, при сооружении систем в уникальных зданиях или с повышенными требованиями к герметичности он не подходит и необходима инструментальная проверка расхода воздуха и статического давления с задымлением нагнетаемого воздуха и применением переносных вентиляторов.

Что потребуется для реализации

Изготовление вентиляционных систем требует крупногабаритного оборудования. Это следует учитывать при подборе помещения для будущего цеха. Также потребуются склады.

В идеале – приобрести две установки: для прямоугольных и для округлых воздуховодов.

Стандартная производственная линия для подобных труб включает:

  • устройство для размотки рулонных листов металла;
  • установку сырьевой подачи;
  • станок для сгибания заготовок;
  • гильотину для резки готовых труб;
  • систему ЧПУ индустриального типа.

Оснащение для создания воздушных труб различной формы не сильно отличается друг от друга. Для круглого сечения используют ролики (прокатный стан), а для прямоугольного – агрегаты, сгибающие листы и наносящие ребра.

Что касается персонала, небольшой цех способны обслуживать 6 рабочих. Особой квалификации для этого не требуется.

ДИЗАЙН ВОЗДУХОВОДА. НАНЕСЕНИЕ ПРИНТА, ЛОГОТИПА, ЦВЕТА

Нанесения логотипа или принта на воздуховод поможет украсить конструкцию. Более того, воздушный рукав может быть перекрашен полностью, став неотъемлемой частью интерьера помещения.

Возможность украшения воздушного рукава – важное преимущество тканых конструкций, которыми не могут похвастаться изделия из металла. Выделяется несколько видов декорирования диффузоров:. · нанесение логотипа;

· нанесение логотипа;

· печать узора;

· нанесение фотографий и надписей;

· полная покраска.

Нанесение рисунков стало возможным за счет непрерывного волокна, из которого изготавливаются текстильные воздуховоды. При помощи специального оборудования на воздушный рукав наносится краска, которая проникает вглубь ткани. Результатом такой работы становится узор, который не подвергается истиранию или смыванию вследствие стирки полотна.

Технология производства

Ход производства воздуховодов очень простой. Изготовление производится путем операции, для которой нужно специализированная металлообрабатывающая техника. Учитывая тип конструкции, исходит и сама технология производства.

Соединительная фурнитура для воздуховодов

Качество готового продукта зависит от качества металла и станков

Особенное внимание уделяют производству крепежной и соединительной фурнитуры: соединительных муфт (ниппеля), заглушки, врезки, отводы. Самым популярным воздуховодом, который используется в нынешних системах вентиляции и кондиционирования, остаются воздуховоды из оцинкованной стали

Изготовление оцинкованного воздуховода кажется достаточно простым процессом, однако, имеет череду принципиальных нюансов. Прочность строению придает шов

Максимальную важность имеет герметичность швов а, значит, воздуховодов в целом

Самые добросовестные производители выпускают воздуховоды, сделанные на высококачественной европейской технике. Европейские стандарты качества достаточно высоки и требовательны исходя из чего ответственный производитель в конечном счете всегда делает выбор в их пользу.

Изготовление оцинкованных воздуховодов является процессом, который требует точного соблюдения необходимых указанных характеристик и размеров. Из большого листа оцинкованной стали можно изготовить воздуховод самой разной формы и размера как шаблонных форм, так и по индивидуальному заказу. Самыми часто встречающимися являются круглые воздуховоды. Это может быть также прямошовный воздуховод. Большой лист оцинкованной стали сворачивают в круг и крепко сцепляют швом.

Оцинкованная сталь — сырье для воздуховодов

Такой воздуховод может иметь большой диаметр, создавать маленькое сопротивление в воздушном потоке. Кроме того, круглый воздуховод может быть спирально-замковыми или спирально-навивными. Особенная методика, которая используется для производства круглого воздуховода, может позволить сделать его очень прочным и функциональным. Технология изготовления воздуховодов основывается на скручивании полос оцинкованной стали в форму спирали. С помощью специализированного профилированного края, линия для производства прямоугольных воздуховодов имеет виток, который надежно скрепляется посредством, так называемого замка.

Эта методика позволит расширить непрерывный участок труб и сделать сооружение более прочным. Более того, при этом повышаются характеристики общей шумоизоляции воздуховода. Маленькое число соединительного элемента делает сооружение более надежным. Участок трубы соединяется с помощью ниппельного соединения.

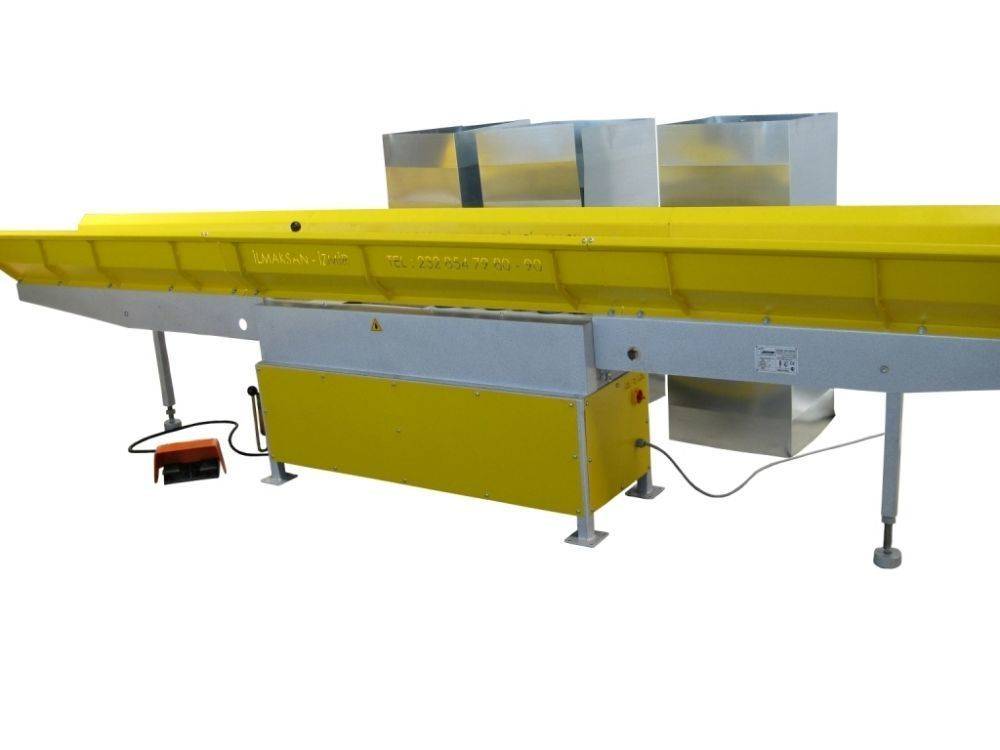

Линия для тоннельной сборки воздуховодов

Изготавливаемый воздуховод может иметь профиль прямоугольных сечений. Такой воздуховод, учитывая высокую компактность и большое количество вариаций типоразмера, скрывается за декоративной стенкой или потолком, при этом сохраняет нужную скорость воздушного течения.

Стоимость линии для производства прямоугольных воздуховодов немного выше, чем для круглого прямошовного воздуховода. Можно сделать скрытую прокладку, что и сделает ее незаменимой, потому что это необходимо на большинстве объектах. Высокая прочность, надежность и долговечность оцинкованной вентиляционной трубы, сделало ее самой популярной на нынешнем строительном рынке.

Вентиляционный воздуховод прямоугольного сечения соединяется при помощи фланцевого либо без фланцевого соединения. Производятся они из большого, сплошного листа оцинкованной стали и всегда имеют длину немногим больше метра. Точность параметров прямоугольных воздуховодов прямо зависит от качества оборудования, которое используется.

Оборудование для производства спиральных воздуховодов

Реклама и маркетинг

Для расширения клиентской базы потребуется целенаправленная рекламная кампания. В первую очередь нужно создать собственный сайт, поскольку онлайн-реклама считается наиболее эффективным инструментом продвижения.

Помимо всех возможностей СММ-маркетинга и других видов рекламы в сети Интернет, следует использовать наружную и печатную рекламу, включая:

  • установку билбордов, указателей, вывесок;
  • публикацию материалов в профильных изданиях и объявлений в местных СМИ;
  • участие в профессиональных бизнес-мероприятиях.

Действенным вариантом рекламы может стать сотрудничество со строительными компаниями. За предоставление воздуховодов по скидке они могут рекламировать продукцию как «независимые эксперты», мнение которых ценится потребителями намного больше, чем обычная реклама.

Оборудование

При выборе линии по производству воздуховодов необходимо учитывать три главные характеристики вентиляционной трубы:

  • площадь сечения;
  • жесткость;
  • форма сечения (учитывая востребованность на рынке).

Если с жесткостью все предельно ясно: гибкий воздуховод менее востребован, но немного дороже жесткого. Однако жесткие трубы приобретаются больше, хоть и являются дешевыми. С формой и площадью сечения немного сложнее. От этих характеристик зависит, к примеру, скорость течения воздуха а, значит, уровень шумоизоляции.

Помимо этого, есть и иные параметры выбора. К примеру, круглый воздуховод легче и быстрее устанавливается, не имеет выступающей части, обладает большей крепостью и создает маленькое аэродинамическое сопротивление (это происходит из-за естественной формы).

Круглую вентиляционную трубу легче произвести, так как она скрепляется при помощи ниппеля-защелки.

Однако прямоугольный воздуховод имеет лучший показатель воздушного течения на вентилируемой территории, если необходима большая площадь поперечных сечений либо установка происходит в сложных обстоятельствах, к примеру, над подвесным потолком.

Анализируя рынок, можно сделать вывод, что жесткая вентиляционная труба круглого и прямоугольного сечения продается примерно в равных долях. С учетом того, что производятся они при помощи одинакового сырья (оцинкованная сталь или алюминий с толщиной от 0,6 до 1,1 мм), то для успешного бизнеса нужно купить обе линии (для производства круглых и прямоугольных воздуховодов).

В состав стандартной линии по производству воздуховодов любого из сечений входит:

Электрическая гильотина

  • разматывающий автомат для рулонных металлических листов;
  • подающая машина;
  • машина для корректировки листа (допустимая методикой погрешность диагонали воздуховода составляет 0,9 мм: вентиляционные трубы с расстроенной геометрией производит мощный шум от воздушного течения, поэтому все современные линии оснащены такой функцией);
  • гильотина, которая отрезает готовые воздуховоды;
  • промышленная система ЧПУ.

Цена линии по производству воздуховода круглого сечения, которые выпускаются российским производителем, составляет 1 376 285 рублей, или немногим более 48 тыс. долларов. Цена линии для производства воздуховода прямоугольного сечения также от отечественного производителя составляет 1 688 952 рублей или же 57 тыс. долларов.

Различия в линиях для производства прямоугольных воздуховодов и круглых воздуховодов проявляются в том, что в круглых воздуховодах формообразующим узлом является прокатный ролик. А в прямоугольном воздуховоде – система нанесения ребра жесткости, угловысечное приспособление и автоматический листогиб с балкой поворота.

Общая затрата достаточно невелика и составляет примерно 3 миллиона рублей. Рентабельность, которая составляет 50% от общих расходов, для такого производства является очень скромной. Отпускная цена от 125 до 3050 рублей за один погонный метр (зависит от диаметра) при работе в одну смену и рабочей пятидневной неделе чистый доход за месяц составляет не меньше 750–850 тысяч рублей. Окупаемость составляет примерно полгода.

Размеры труб для воздуховодов

Чтобы правильно рассчитать необходимый объем подаваемого в помещение воздуха, следует руководствоваться рекомендациями СНиП 41-01-2003 и МГСН 3.01.01. Здесь также прописаны предельные нормативы скорости воздуха. Для жилых помещений с естественной системой вентиляции – не более 1 м/с, с принудительной – 3-5 м/с.

Промышленные предприятия выпускают большой ассортимент типоразмеров, позволяя подобрать подходящие элементы для строительства воздуховодов любой сложности:

  • Элементы круглого сечения имеют габариты от 100 до 2000 мм.
  • Размеры прямоугольных конструкций варьируются от 100 до 3200 мм.

Монтажно-сборочные работы

При установке промышленной вентиляции необходимо учитывать множество нюансов и особенностей, влияющих на эффективность ее эксплуатации и долговечность конструкции

Обратим внимание, что заниматься монтажом сети воздухообмена должны только специалисты, обладающие высокой квалификацией, имеющие соответствующие теоретические знания и опыт выполнения подобных работ

Также важно правильно выбрать места для установки оборудования, в частности вентиляционных установок, теплообменных аппаратов, калориферов, фильтрационных систем и т.д. В дальнейшем от расположения оборудования и осуществляется разводка воздуховодов

Выбор конфигурации изделия

Для обустройства системы подачи воздуха применяют изделия различной конфигурации. В основном они имеют круглое или прямоугольное сечение. На первом этапе необходимо определиться с их формой. В зависимости от этого подбираются определенные типы станков.

Изготовление круглых труб менее трудоемко, но они не так востребованны, как прямоугольные. Поэтому рекомендуется остановить свой выбор на последних. В качестве материала изготовления применяют оцинкованные листы железа толщиной от 0,5 до 1 мм. Размеры вентиляционных труб также определяются параметрами оборудования. Основные габаритные характеристики изделия – это:

  1. Площадь сечения. От этого зависит объем воздушного потока, проходящего за определенный промежуток времени. Варьируется от 0,008 до 0,79 м². Для круглых диаметр может быть равен от 10 до 100 см.
  2. Длина изделия. Минимальное значение – 200 мм.
  3. Толщина стенки.

Для изготовления стальных воздуховодов подбирается производственная линия, для которой рассчитывают производительность каждого участка в отдельности.

Понятие вентиляционных каналов

Воздуховоды представляют собой конструкционную систему из труб разного диаметра и сечения, которые соединяются с помощью фасонных составных частей

При производстве принимается во внимание вес оцинкованной стали в воздуховоде. Калькулятор для расчета площади круглого сечения учитывает диаметр трубы, а в прямоугольном изделии важными критериями являются длина и ширина

Значение умножается на длину, и высчитывается объем пропускаемого воздуха.

Подбираются отводные каналы с учетом конструктивных особенностей, расчетных требований, санитарных и строительных нормативов. Небольшие воздуховоды делаются из оцинковки 0,5—0,6 мм, а отводы большого сечения изготавливаются из листов толщиной 0,7—1,0 мм. Различают следующие типы вентиляции в зависимости от показателя внутреннего давления:

  1. Класс Н — нормальное давление. Применяется в системах вентилирования и отвода дыма. Требования к герметичности предъявляются минимальные, предусматривается определенный процент потерь при транспортировке воздушных масс.
  2. Класс П — плотный вид. Устраивается при давлении атмосферы в каналах свыше 0,6 кПа. Соединительные швы герметизируются, производится замковое соединение.

Назначение изделий

Промышленное производство нуждается в перемещении газовых, аэрозольных смесей или воздушных потоков. Для этих целей вентиляционные отводы изготавливаются по строительным нормам и соответствуют требуемым стандартам. Применяются унифицированные соединительные вставки, повороты и разветвления, изготовленные в заводских условиях с имеющимся сертификатом качества. Вентиляционные короба используются:

  • при устройстве вентиляции;
  • для отведения дыма соответствующей температуры;
  • в случае перемещения газовых потоков на производственный участок.

Преимущества оцинковки

Соединительные элементы изготавливаются из оцинковки. При этом допускается применение черной стали толщиной 0,4—1,2 мм. Изготовление оцинкованных воздуховодов из стали предусматривает большое количество типоразмеров. Сеть воздуховодов конструируется из унифицированных составных элементов и узлов ответвления. Оцинкованная сталь используется, поскольку имеет немало преимуществ:

  1. Навесное оборудование эксплуатируется до 20 лет с сохранением качества и без изменения внешнего вида. Трубопроводы сопротивляются коррозии.
  2. Во время монтажа экономятся средства на окраску, изделия устанавливаются без использования грунтовочного защитного слоя. Наружные воздуховоды стойко переносят воздействие солнца и атмосферных осадков. Изделия не нуждаются в окраске благодаря привлекательности металла.
  3. Листы при изготовлении гнутся и штампуются без нарушения внешнего оцинкованного покрытия. Слой остается неотделимым, сколы и трещины не наблюдаются.
  4. Материал считается экологически чистым и не оказывает вредного влияния на здоровье.
  5. Стоимость оцинкованных воздушных коллекторов ниже таких же изделий из нержавейки и других материалов.
  6. Воздуховоды отличаются прочностью и малым показателем аэродинамического сопротивления.
  7. Монтаж осуществляется просто. После установки и в процессе работы трубопровод не требует сложного ухода. Внутренняя гладкая поверхность не способствует загрязнению стенок.
  8. При пожаре материал не горит, отличается высоким пределом огнестойкости. Каналы устанавливаются в строениях различной степени пожарной опасности.
  9. Легкость материала облегчает транспортировку и снижает затраты на перевозку.
  10. Воздушные трубопроводы выполняются прямоугольного и круглого сечения. Каждый из этих видов отличается преимуществами и недостатками. При монтаже предусматриваются различные соединения отрезков трубы межу собой.

Крепления воздуховодов

Необходимо учитывать конструктивные особенности самого здания, конструкцию и материал воздуховодов, а также их ориентацию в пространстве (вертикальные или горизонтальные). Воздуховоды часто крепятся к стенам или потолку при помощи различных крепежных элементов, таких как хомут, шпилька, траверса и т.д. Методы их крепления непосредственным образом зависят от размеров и формы сечения основного канала, пропускающего потоки воздуха.

Забивной анкер

Вентиляционные каналы в помещениях промышленного типа обычно крепятся к потолку. В помещениях коммерческого назначения целесообразно использовать воздушные каналы, сделанные из пластика или меди, по причине их наибольшей внешней привлекательности. В настоящее время в основном используются две основные разновидности воздушных каналов по материалу – жесткие и гибкие.

Жесткие: Производятся из многослойного алюминия, оцинкованной стали и стекловолокна. Из них монтируется практически вся вентиляционная система. Специальные фасонные детали применяются для обустройства поворотов, обводов и разветвлений. Если по условиям производства предполагается транспортировка воздуха, содержащего агрессивные примеси, то следует использовать воздуховоды с большей толщиной стенок. Такие воздуховоды удобны в монтаже и обладают высокими показателями движения воздуха.

Вентиляционная система из жестких воздуховодов

Гибкие: Выполняются в виде гофрированного рукава. Каркас такого воздуховода представляет собой жесткую стальную проволоку, свитую спиралью и покрытую ламинированной фольгой или полиэфиром. Крепятся к усилительным кольцам, перемещающимся по проволоке. Преимущество гибкой трубы заключается в более простом монтаже и установке. Негативным моментом такого типа воздуховодов являются большие аэродинамические потери, поэтому такие воздуховоды рекомендуется использовать короткими участками на подсоединении распределительных решеток.

Гофрированные стальные трубы

Как уже было замечено выше, одним из факторов влияния на эффективность системы является форма сечения воздуховода. При равных условиях воздуховоды круглого сечения имеют следующие преимущества перед воздуховодами прямоугольного:

  • меньшее аэродинамическое сопротивление потокам воздуха,
  • отсутствие необходимости фланцевых соединений,
  • меньшая площадь поверхности,
  • меньшая стоимость,
  • большая практичность в плане очистки воздуховода.

Выбираем, какие воздуховоды производить

Изготовление вентиляционных труб прямоугольной или круглой формы из алюминия или стали – самый простой вариант. Такие конструкции быстрее и легче монтируются, нежели пластиковые, а также имеют более низкую себестоимость, они не ржавеют, являются огнезащитными, обладают низким аэродинамическим сопротивлением.

Монтаж вентиляции с такими воздуховодами можно осуществлять на предприятиях, в офисах, спортивных, образовательных, культурно-развлекательных учреждениях, организациях общественного питания и вообще в любых зданиях, где есть помещения большой площади, в процессе эксплуатации которых предполагается активный воздухообмен.

Изготовление гибких вентиляционных коробов – более сложный процесс. Их можно применять лишь в специфических условиях, к примеру, в помещениях со сложной конфигурацией или таких зданиях, где монтаж вентиляции с применением крупных оцинкованных вентиляционных труб не представляется возможным. Также такие конструкции используются в помещениях, где нельзя предусмотреть системы активной вентиляции, например, вытяжки для отвода горячего воздуха и паров кислот.

Затрат на изготовление вентиляционных труб из жестких материалов потребуется меньше, но начинать производство именно с них необходимо не поэтому, а потому, что такие воздуховоды вы сможете быстрее реализовать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
