Установка антенной розетки: подключение кабеля

Схемы подключения

Розетки можно соединять последовательно или по схеме «звезда».

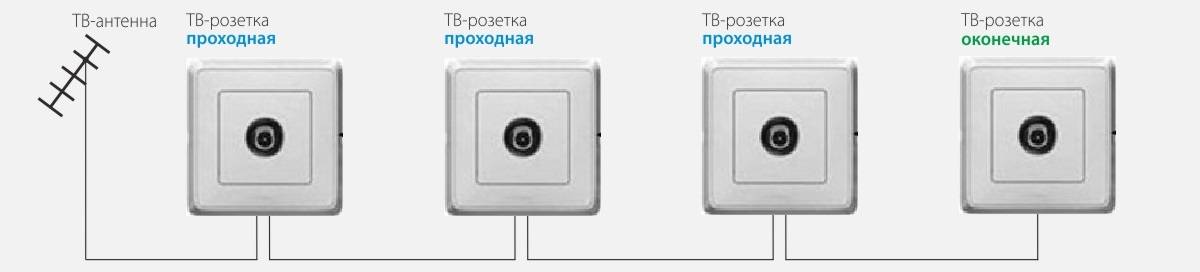

Проходная или последовательная схема выглядит следующим образом:

В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

Схема «звезда» или параллельная схема выглядит так:

В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.

После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.

Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.

Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.

Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

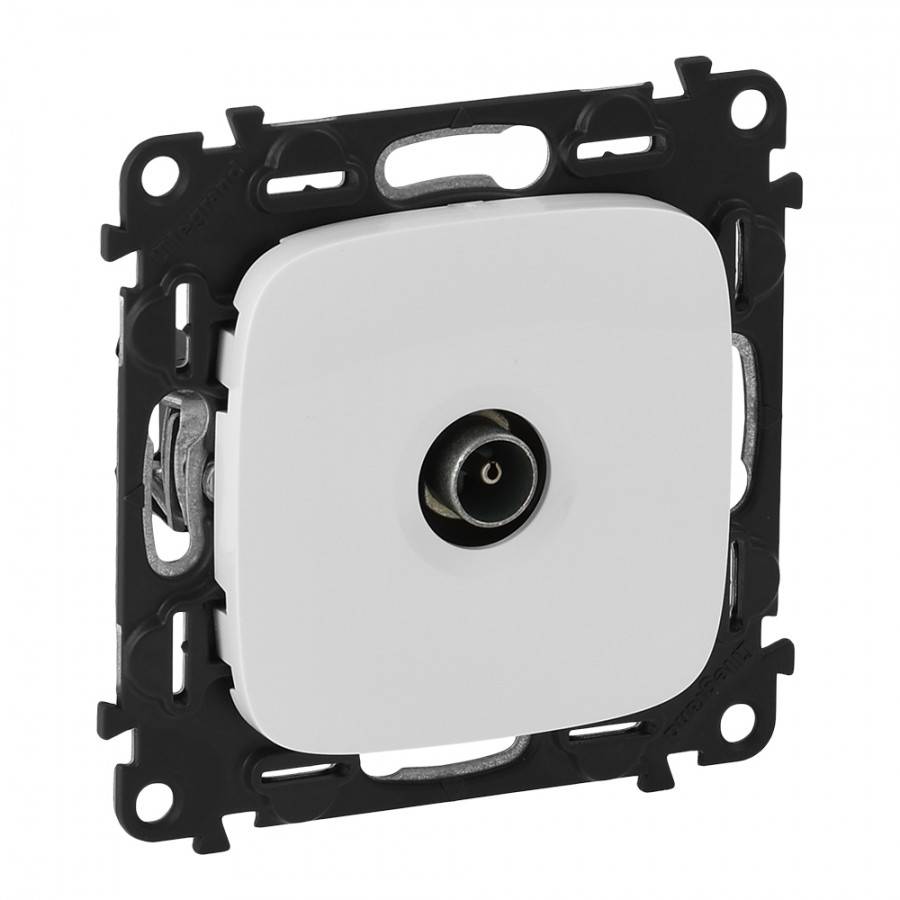

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

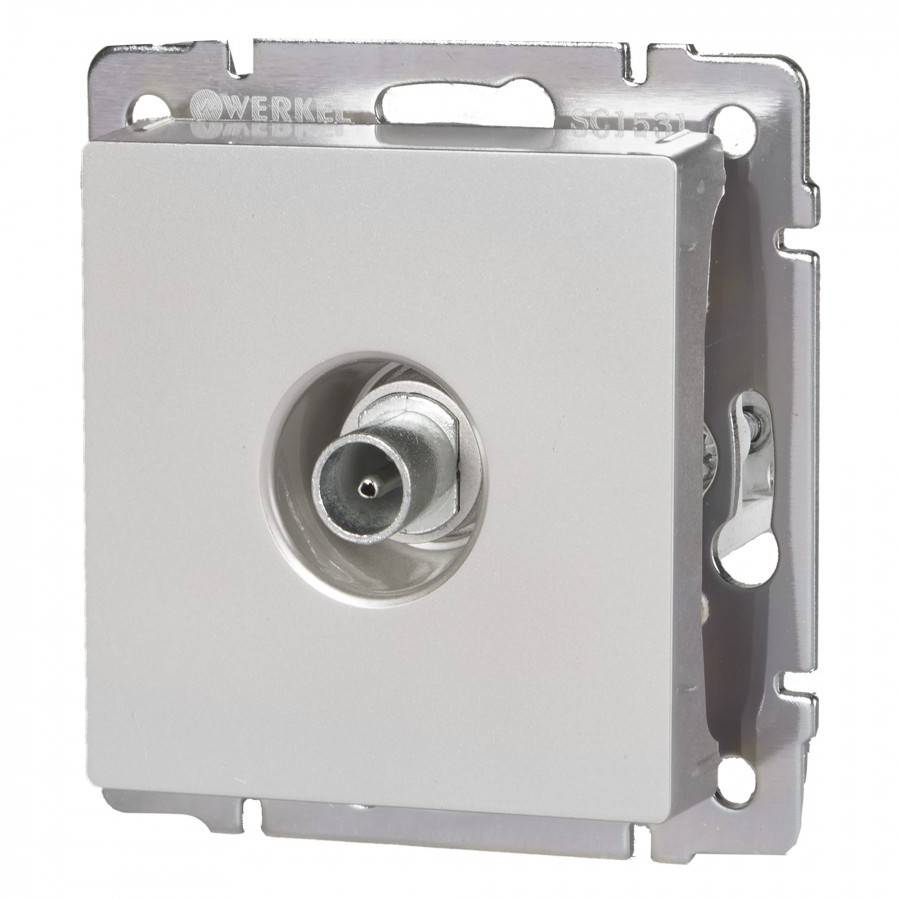

Одиночная розетка

• Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
• Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

• Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
• Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
• Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

• Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
• Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
• Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

• Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
• Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

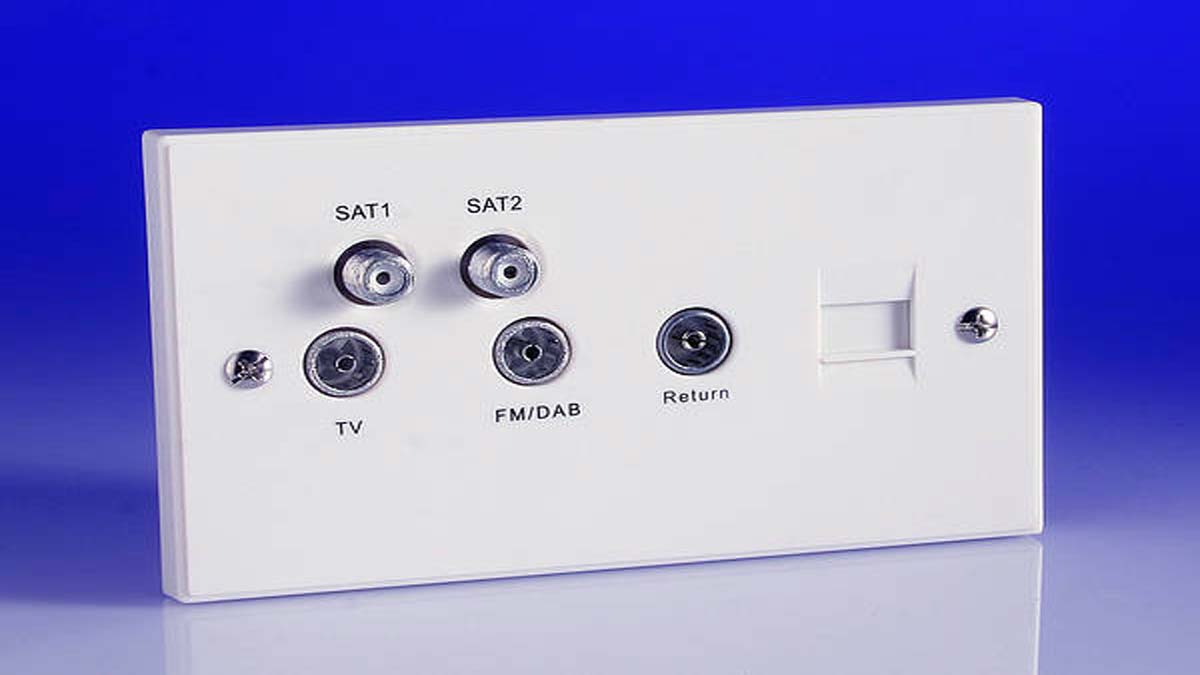

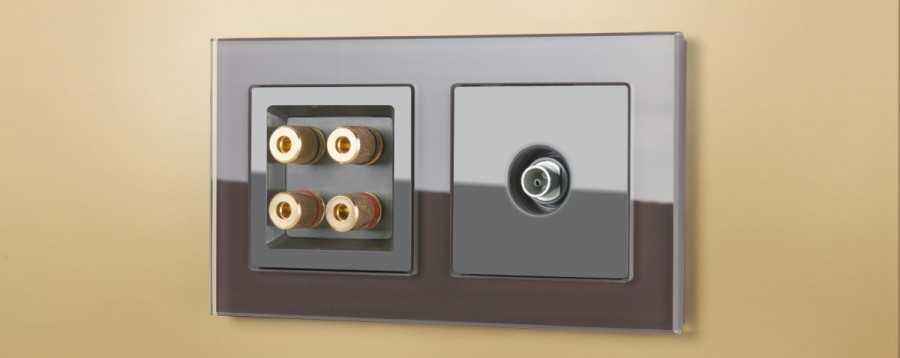

Тройная розетка

• Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
• Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Прежде всего – немного теории

Компьютерные розетки физического сетевого интерфейса стандарта RG45 предназначены для подключения конечного оборудования в локальных вычислительных сетях. Именно с их помощью монтаж сетей ускорился, стал проще.

Теперь в каждом доме можно самостоятельно спланировать сеть, подключить в неё все необходимые устройства, роутер, компьютер, ноутбук, телевизор и сервер хранения информации с фильмами, фотографиями.

Стандарт подсоединения RG45 предполагает восьмипроводной разъем типа 8Р8С, где количество позиций равняется количеству контактов в разъёме, для подключения 4-х парного кабеля с названием «витая пара».

В обиходе розетки так и называют по номеру стандарта RG45. Для полноценного соединения домашней локальной сети требуются не только розетки, но и коннекторы этого стандарта, их называют Джеками, от английского Jack. На фото показаны примеры компьютерных розеток и коннекторов.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

• В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
• Открутить винты, фиксирующие каркас розетки;
• Необходимо открепить защитную раму розетки;
• Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
• Откручивайте винты, которые закрепляют основную жилу;
• Осталось только снять оставшиеся винты.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

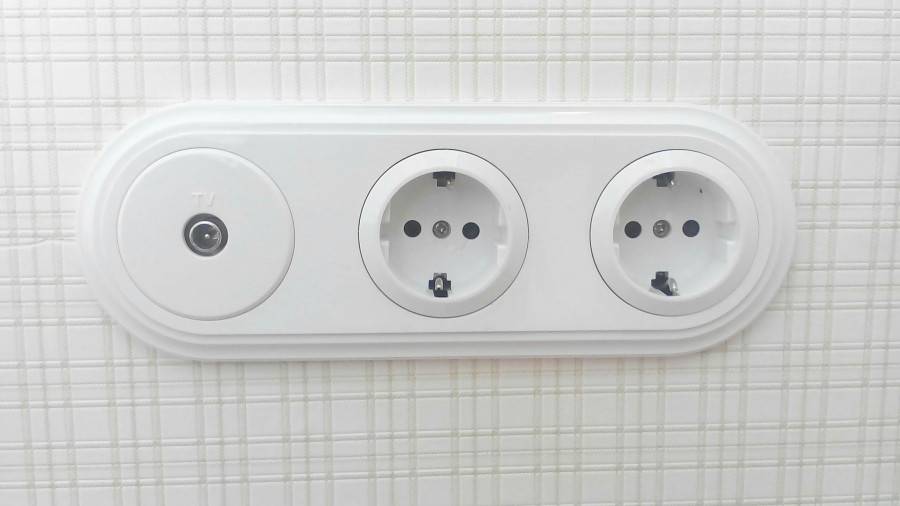

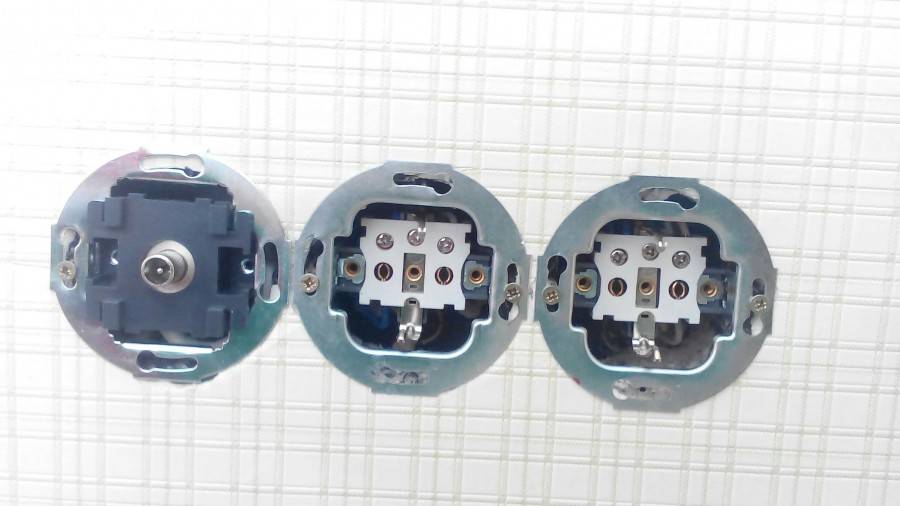

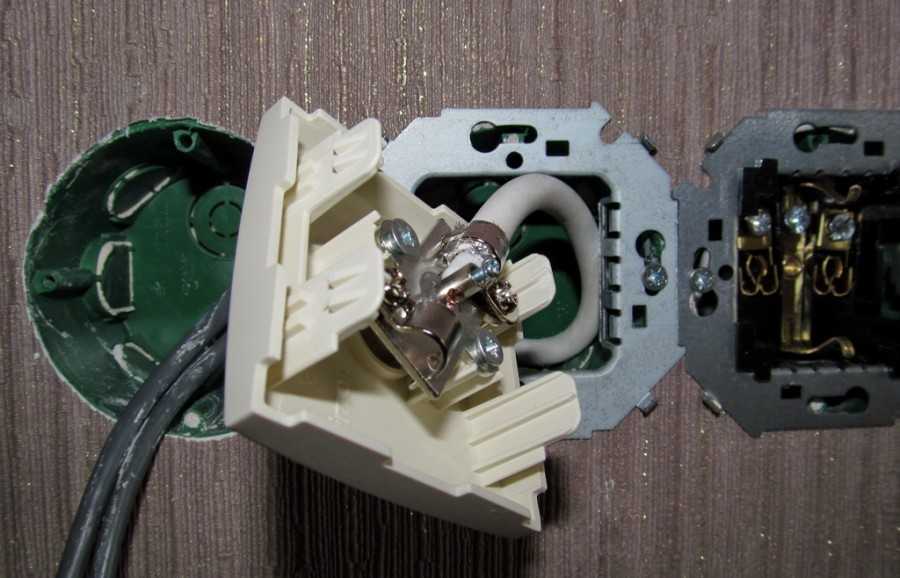

Как подключить ТВ-розетку в блоке

Перед тем, как начать крепить электрический блок с ТВ-розеткой, нужно точно решить, где будет стоять (висеть) телевизор. Затем продумайте количество электрических приборов, которые будут подключаться в монтируемый блок.

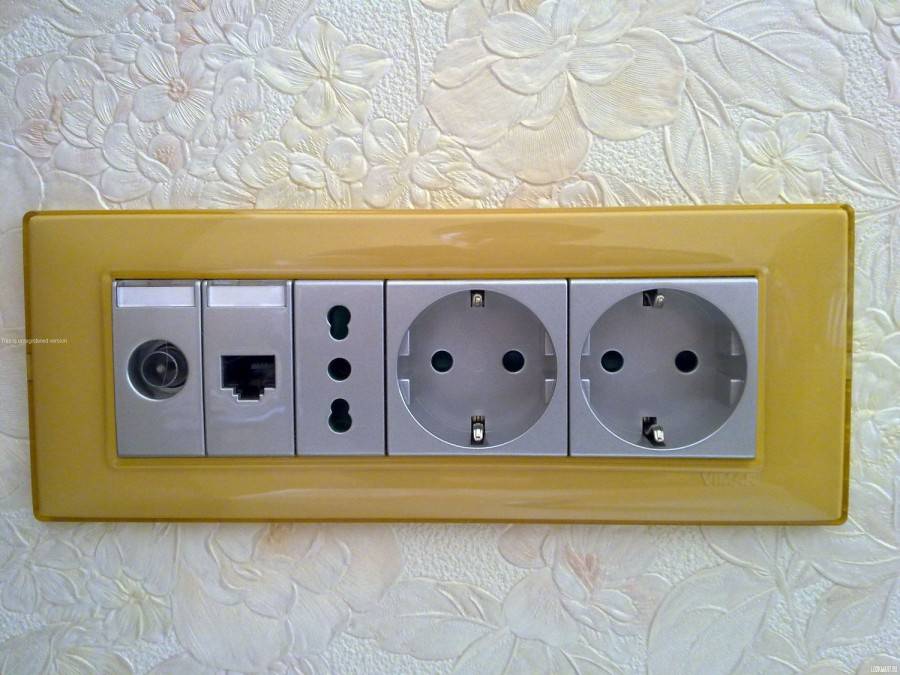

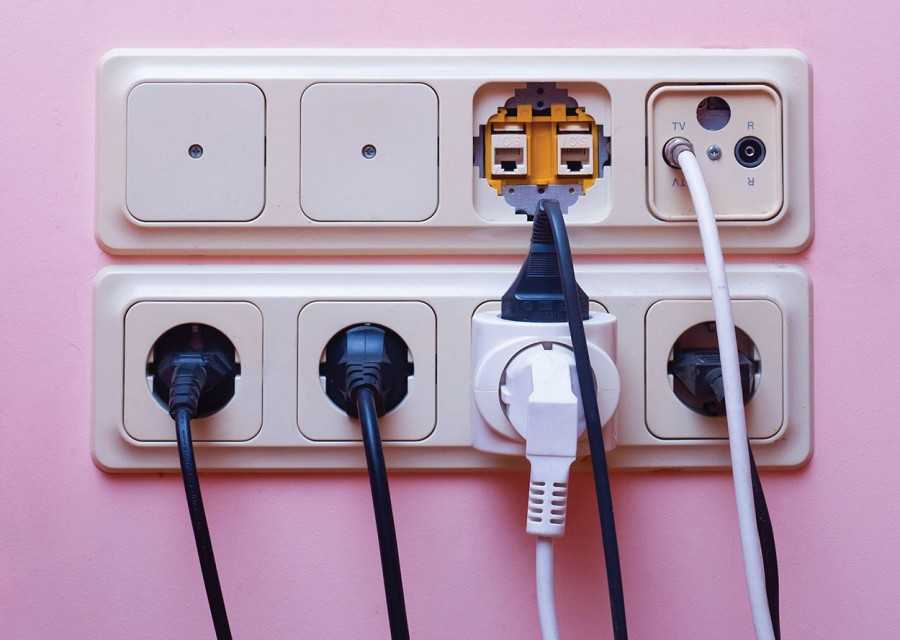

Обычно для ТВ используется тройная коробка с разъемами для интернетного кабеля, подключения вилки ТВ и антенного разъема (ТВ-розетки).

Возможно, вам потребуются коробка побольше с дополнительными входами, например, для динамиков, ТВ-приставки, ДВД и пр.

А теперь следует  решить, какой тип ТВ-розеток вам подойдет.

Окончательные ТВ-розетки

Эти приборы отличаются высокой четкостью подачи сигнала, так как волновое сопротивление соответствует 75 Ом. Окончательные розетки имеют функцию конечного узла.

Простая ТВ-розетка

Простая ТВ-розетка напоминает по своему устройству окончательную, но подключается с помощью сплиттера (комбинированный фильтр для частотного распределения каналов). Однако такая розетка имеет свои недостатки: сигнал может потеряться, и изображение становится нечетким.

Проходная

Используется данный электрический прибор в качестве тройника, и подсоединить к такому разъему можно несколько точек. Проходная розетка обязательно дополняется окончательной, которая выполняет замыкающую функцию электрической цепи.

Чтобы подключить ТВ-розетку, нужно еще определиться со схемами присоединения. Самые распространенные:  «Звезда» и  «Шлейф».

Схема “Звезда”

Подключение по схеме “Звезда” предполагает использование сплиттера.

Плюсами такого соединения считаются:

1. Защита ТВ-кабеля.
2. Стабильность сигнала;
3. Если сигнал из-за поломки не проходит на один прибор, то на остальные приборы сигнал продолжает поступать, сохраняя качество изображения.

Схема “Шлейф”

Схема «Шлейф» применяется только при монтаже проходных розеток с окончательными. Однако качество “первого” телевизора может иногда быть лучше остальных. Но это не всегда так, потому что большинство телевизоров оснащены автоматическими датчиками усиления сигнала.

Плюсами “Шлейфа” считается экономия кабеля при монтировке, а минусами — высокая стоимость приборов.

Устройство телевизионной розетки

Любая телевизионная розетка состоит из нескольких основных деталей:

• корпуса (который также носит название печатной платы), необходимого для соединения с антенным кабелем;

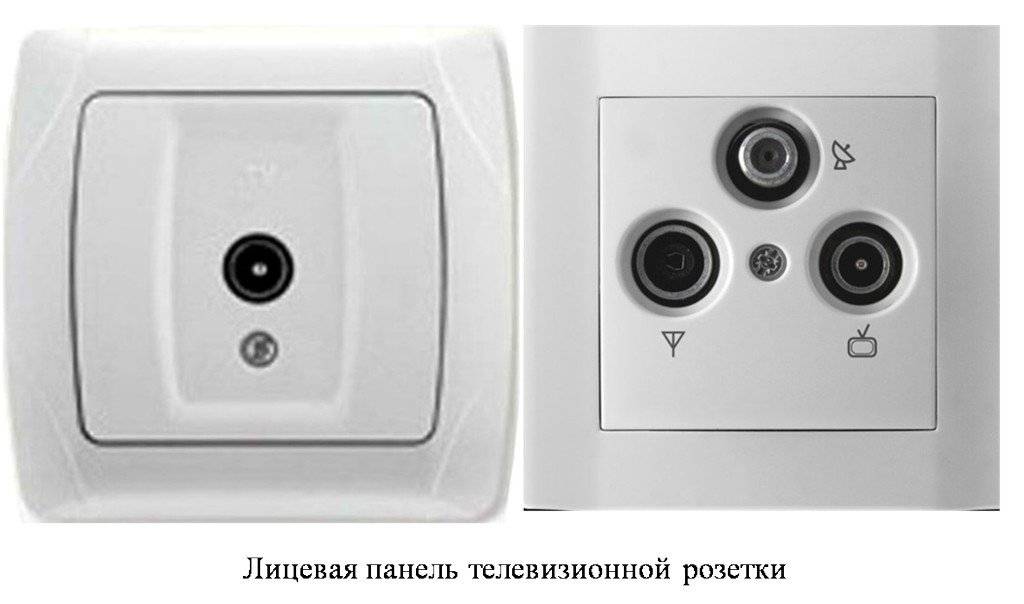

• лицевой панели, которая выполняет защитную и эстетическую функции (может быть подобрана в соответствии с общим стилем помещения и личными дизайнерскими предпочтениями);
• сумматора, необходимого для подключения радио- или спутниковой антенны дополнительно к основной;
• суппорта — служащего основой для крепления всех деталей розетки в единую конструкцию, а также обеспечивающего надежную фиксацию розетки в монтажной коробке.

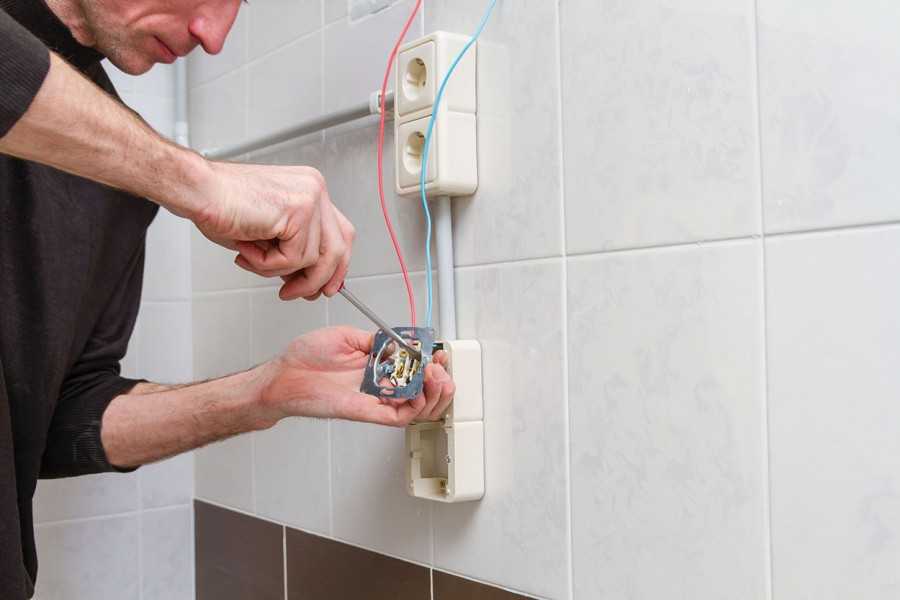

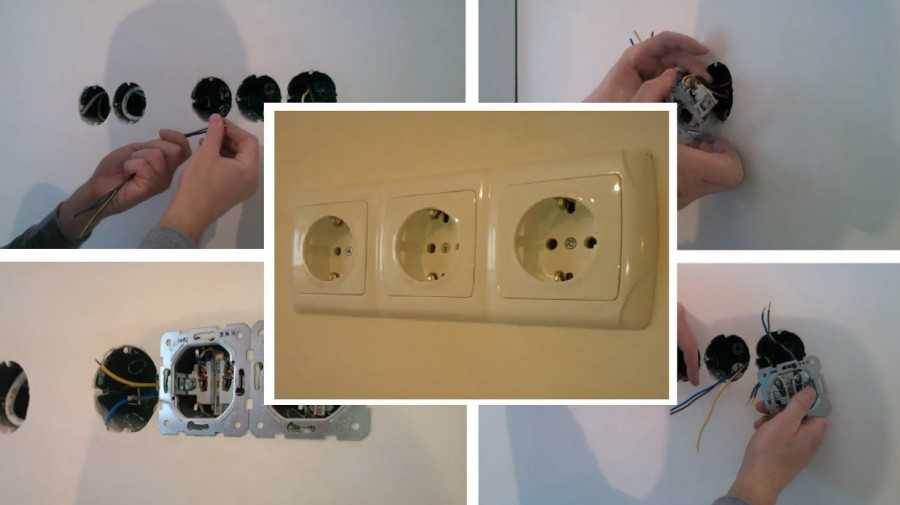

Как установить розеточный блок самостоятельно?

Предлагается вашему вниманию инструкция монтажа блока розеток своими руками. В ходе рабочего процесса рекомендуется соблюдать строгую очередность каждого действия.

Подготовка расходного материала

Для этого понадобится:

• блок розеток;
• планка для декорирования;
• провода;
• подрозетники;
• раствор гипса.

Осуществить монтажные работы помогут следующие инструменты:

• перфоратор со специальной насадкой;
• строительный уровень;
• набор для электромонтажных работ. Он включает в себя: отвертки, плоскогубцы;
• емкость для замешивания гипсового раствора;
• строительный шпатель.

Разметка на поверхности стены

Здесь необходимо произвести точные расчеты, которые упрощают поставленную задачу. Если стены выполнены из гипсокартона, то рекомендуется произвести мониторинг её строения

В ходе работы важно не повредить металлический каркас. Опытные специалисты рекомендуют использовать коронку для штробления, диаметр которой не превышает 100 см

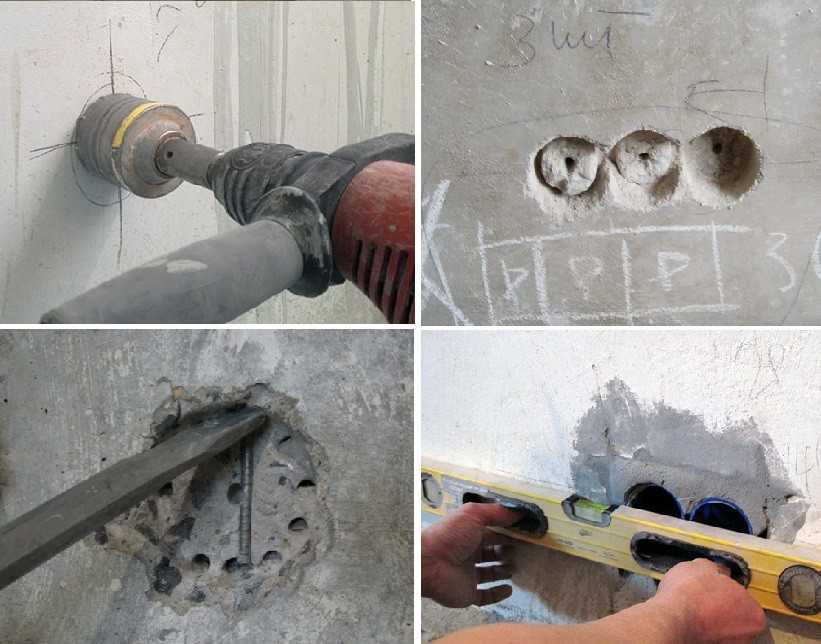

Посадочные места для будущих розеток

Здесь необходимо использовать малые обороты перфоратора

Помимо этого рекомендуется обращать особое внимание на положение инструмента. Он должен располагаться строго горизонтально

Вывод кабеля электрической розетки за пределы стены

После вывода кабеля начинают устанавливать позрозетники. Размер блока розеток напрямую зависит от количества его секций. Лишнюю пустоту замазывают гипсовым раствором. Это обеспечит плотную фиксацию устройства внутри стены.

Подсоединение  содержимого внутри

Когда гипс полностью высохнет, приступают к подсоединению внутреннего содержимого. Если выполняют шлейфовый способ подключения, то все провода идут в первый подрозетник. Первым делом необходимо очистить концы кабеля от защитного слоя. Для этого понадобится острый нож.

Смычки делают из фрагментов провода разных цветов. Сечение этих деталей не должно совпадать с проводниками электрической линии. Каждый элемент изолируют при помощи термоусадочного кембрика.

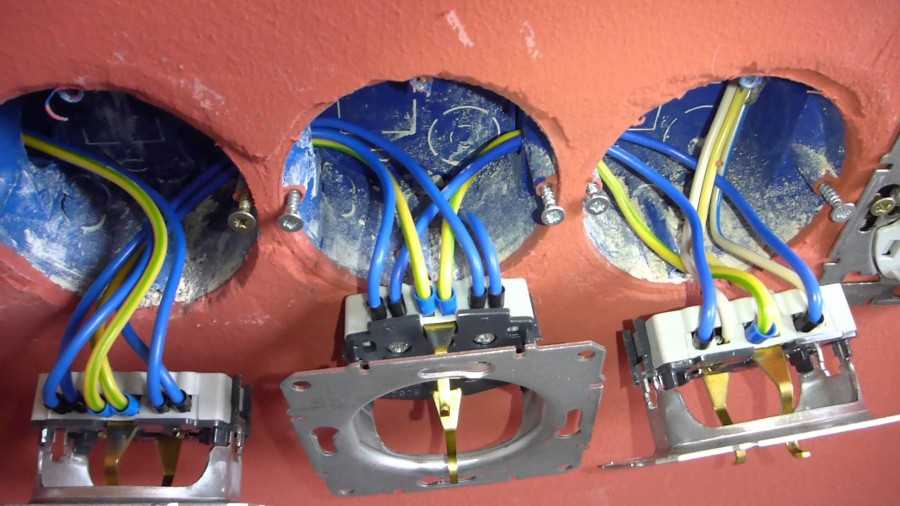

Провода в подрозетнике

Через переходники в подрозетниках продевают провода. После этого с розеточного блока снимают крышу. Далее фиксируют зажимные саморезы. Один конец провода направляют к первой секции. Далее начинают подсоединять провода к каждому гнезду

Здесь важно соблюдать полярность контактов. Когда все секции подключены, корпус закрывают защитной панелью

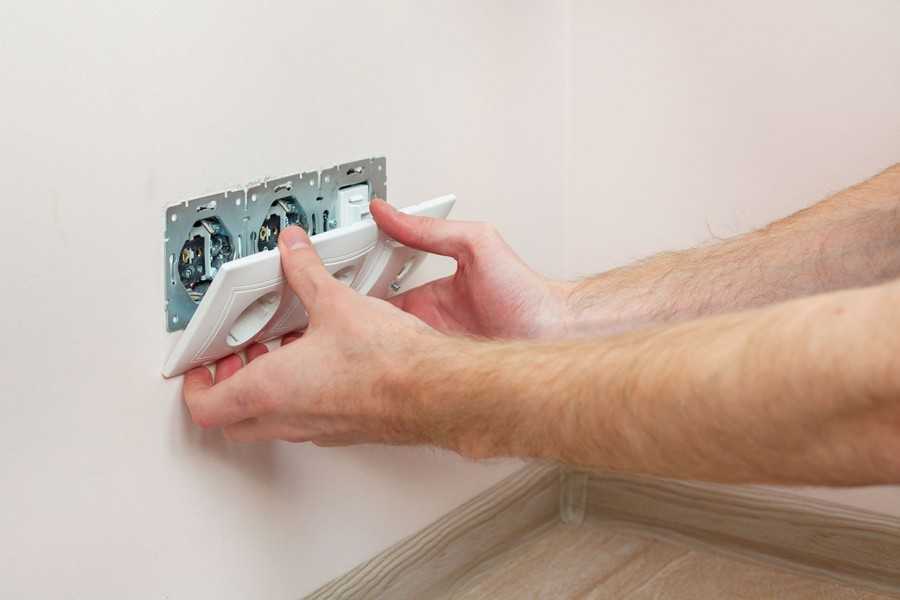

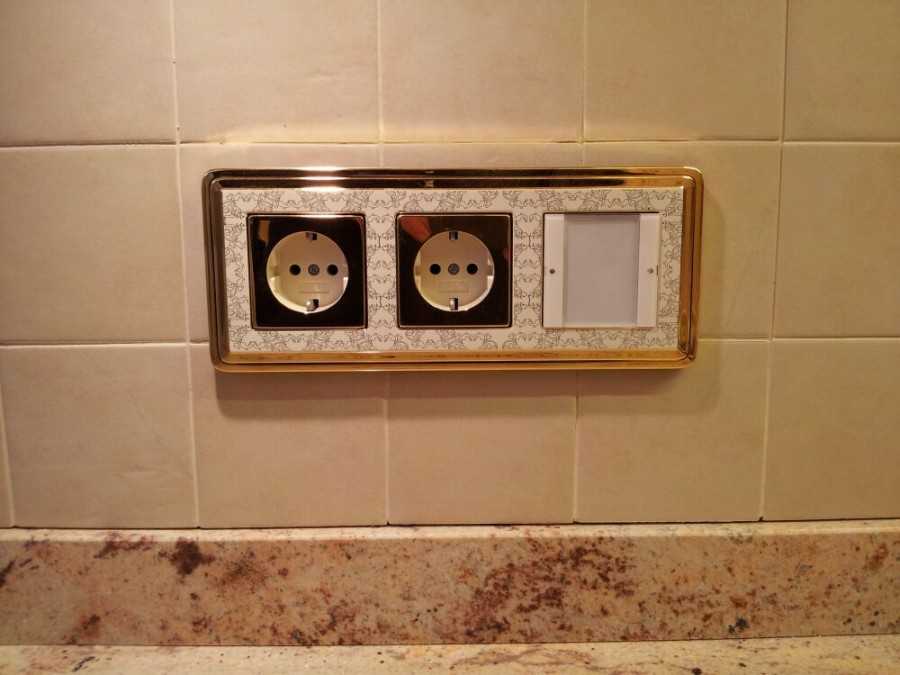

Когда все секции подключены, корпус закрывают защитной панелью.

Варианты схем подключения

Существует две основные схемы подключения – параллельная («звезда») и последовательная («шлейф» или проходная). Все остальные, какими бы сложными и затейливыми они не были, являются комбинациями этих двух основных вариантов. Они напоминают стандартные электрические схемы, но отличаются меньшим напряжением.

#1: «Звезда» – несколько независимых линий

Когда-то обходились одним видеоприемником на всю квартиру, сейчас почти в каждой комнате установлены телевизоры. Чтобы подключить все устройства к единственному кабелю, ведущему от щитка или эфирной антенны, требуется специальное устройство раздачи сигнала – сплиттер или разветвитель.

Это своего рода коммутирующий организатор, имеющий один вход для антенного кабеля и несколько выходов – для подключения телевизоров.

Становится понятным происхождение «говорящего» ассоциативного названия параллельного варианта подключения: разветвитель является центром «звезды», а все кабеля, отходящие от него – ее «лучами»

Преимущества параллельного подключения не только в хорошем качестве сигнала, которое обычно ослабляется проходными розетками. При монтаже разветвитель крепится в наиболее удобном месте (например, в коридоре), и от него легче проводить ответвления в другие комнаты. Если один из кабелей-отростков придет в негодность, функциональность остальной сети от этого не пострадает.

Существует улучшенное решение схемы «звезда» с усилителем, которое гарантирует минимизацию затухания видеосигнала. Стандартная подача мощности рассчитана на 2-3 приемника, но обычно их больше, поэтому усилитель компенсирует недостаток и в итоге улучшает видеосигнал.

Стандартный усилитель (типа SAT Legrand) может потребоваться в двух случаях: 1 – если в квартире находится большое количество действующих телевизоров, 2 – если сигнал от эфирной антенны или кабельного провайдера очень слабый

Для параллельного подключения необходимы или оконечные, или простые розетки. Оконечные лучше предпочесть, чтобы избежать помех, если один из телевизоров активно не используется. От простых они отличаются наличием волнового сопротивления (75 Ом), которое способно уравновесить сигнал.

#2: «Шлейф» – проходная последовательная схема

Проходная схема считается более дешевой, но менее качественной. Она активно использовалась в прежние годы, но современные цифровые технологии вытеснили ее, так как способны работать только по параллельному подключению.

Получается, что «шлейфовое» соединение вы можете использовать только в единственном случае – если у вас исключительно аналоговое телевидение и изменений в ближайшее время не ожидается.

Последовательная схема предполагает обязательное использование проходных розеток, расположенных одна за другой, но последней в цепочке обязательно должна быть оконечная

Проходные модули оснащены фильтрами, заглушающими отраженный ТВ-сигнал. Отсутствие фильтра легко определить по характерной ряби на экране телевизора

При выборе изделий обратите внимание на такие характеристики, как затухание на проход (от 1,5 до 5 ДБ) и затухание на ответвление (от 10 до 15 дБ), предпочтение отдайте устройствам с наименьшими параметрами

Учтите, что с увеличением количества подключений качество сигнала ослабевает, даже если сеть обеспечена усилителем или системой авторегулирования, поэтому для 4-5 и более приемников лучше применить параллельную схему.

И внимательно прочитайте договор с провайдером: в некоторых случаях они ограничивают количество активных точек, а за установку дополнительных налагают штраф.

Установка

Не существует строгих правил для выбора места установки ТВ-розетки. Единственное, чем стоит руководствоваться – это собственным эстетическим чувством. Если хотите, чтобы дом не был похож на логово паука, выводите ТВ-розетку поближе к краю экрана.

Прокладка кабеля от розетки к антенне может быть скрытая в заранее подготовленной штрабе для слаботочных сетей или наружная. Первый вариант идеален для тех, что хочет забыть о существовании проводов в квартире. Но если ремонт уже проведен и коммуникации скрыты, розетки придется монтировать наружно, а кабели можно эстетично спрятать за плинтуса и кабель-каналы.

Для скрытого и наружного монтажа используются разные виды розеток. При выборе устройства, спрашивайте у продавца тип установки.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить подключение компьютерной розетки.

Отдельно придется приобретать:

1. Кабель (lan) соответствующей категории.
2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

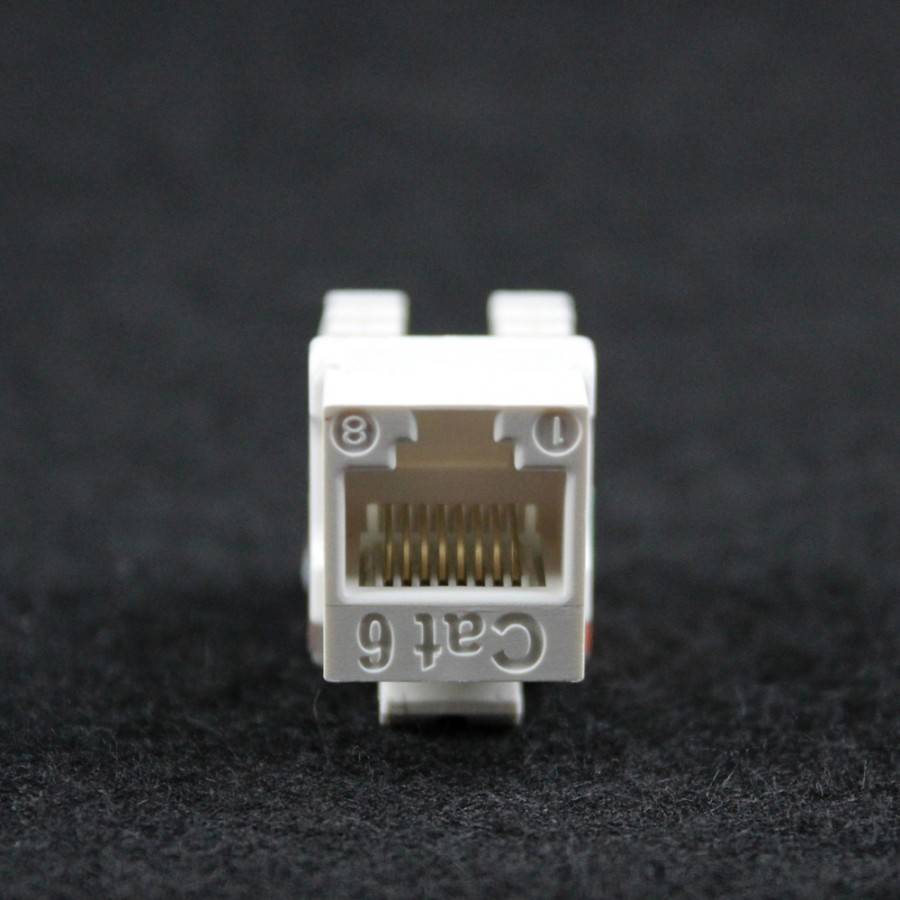

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

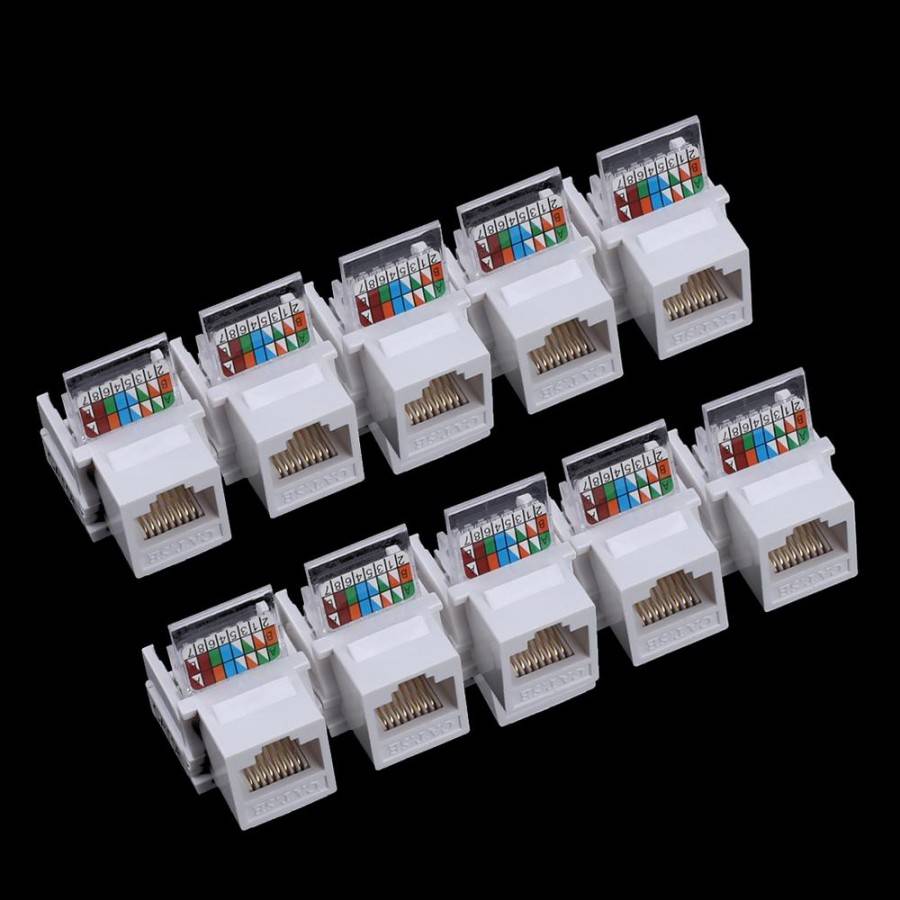

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

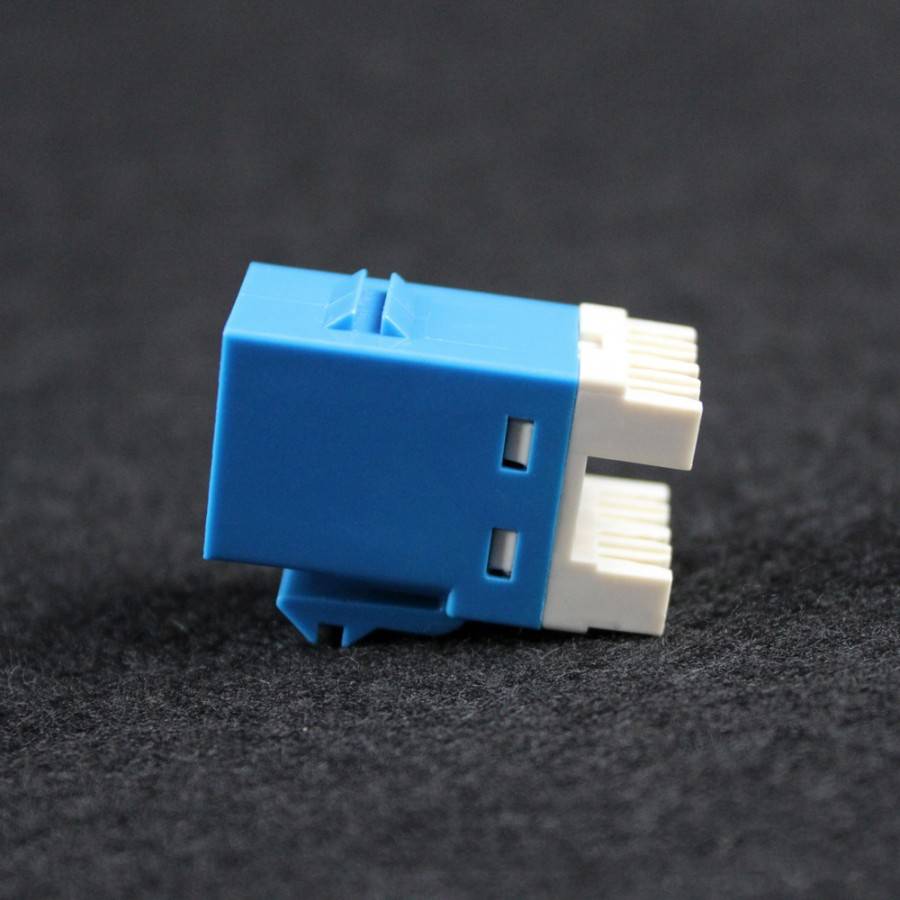

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «витая пара», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

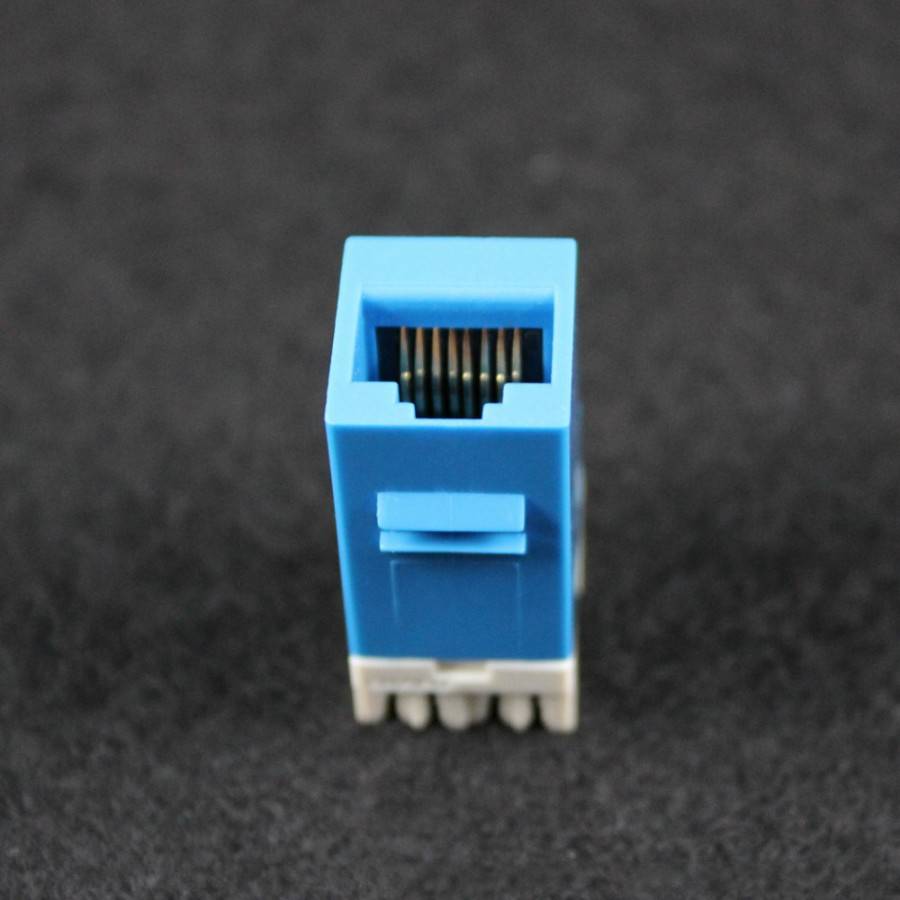

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Разбираем устройство. Конструктивно компьютерная розетка мало чем отличается от стандартного электроустановочного оборудования, включает монтажную пластину механизм и лицевую часть.

Подключаем к компьютерной розетке витую пару согласно схеме, указанной на корпусе устройства.

Перед подключением зачищаем от изоляции 0,5 см с проводов.

Установив зачищенный от изоляции край провода в предназначенное ему место, закрепляем его пружинным приспособлением.

Терминал с подключенной витой парой закрываем металлической крышкой, применяемой в качестве дополнительной защиты соединений.

Закрепим корпус интерент-розетки на стене, используя соответствующий материалу стены крепеж.

Контейнер с механизмом интернет розетки фиксируем в корпусе, закрутив винты в комплиментарные отверстия.

Закрепляем деталь лицевой панели, скрывающую терминал розетки и служащую направляющей для штекера.

Проверяем работоспособность сетевой розетки, тестируем качество подключения и сигнала.

Типы компьютерных розеток

Соединительные устройства для удобства монтажа и установки делают разных модификаций:

• внутренние, их монтируют в углублении стен или перегородок при скрытом расположении слаботочной сети;
• накладные или внешние, размещают на поверхности при наружной проводке кабеля.

Внутренние и накладные компьютерные розетки могут быть с одним, двумя или четырьмя гнездами. При проектировании домашней сети учитываются не только места расположения самих розеток, но и количество устройств, которые надо подключить в этом месте. Из этого условия подбирается тип устройства и количество возможных гнезд подключения.

Схема «Звезда»

Когда антенный сигнал или сигнал в кабельной системе характеризуется хорошей мощностью, специальный усилитель сигналов не требуется. Сигнал просто разводится на нужное число ТВ-розеток. В обратном случае такой усилитель необходим. И для него нужно предусмотреть место с адаптером питания в распределителе. Вход этого устройства присоединяется к антенне, а выход следует на телевизор, разветвитель. В приведенной схеме он располагается до сумматора.

Установка антенных розеток по данной схеме очень популярна. Причины тому следующие:

1. Выход кабелей получается из одного участка. Это существенно облегчает монтаж распределительного короба.
2. Сигналы практически не затухают.
3. Если какая-нибудь антенная розетка неисправна, это никак не отражается на других таких элементах в сети.

Главный недостаток этой схемы связан с солидными тратами антенного кабеля. Но если хозяева делают ремонт на долгие годы, то экономия на кабеле здесь не логична.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.

Источники

• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-setevuyu-rozetku-rj-45-sxema-vitaya-para/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://lanportal.ru/lan/kak-podklyuchit-internet-rozetku.html
• https://itmaster.guru/nastrojka-interneta/internet-na-pk/kak-podklyuchit-internet-rozetku.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html
• https://Vpautinu.com/internet/rozetka
• https://help-wifi.com/poleznoe-i-interesnoe/montazh-kompyuternoj-setevoj-rozetki-rj-45-svoimi-rukami/
• https://WiFiGid.ru/poleznoe-i-interesnoe/internet-rozetka

(Visited 207 times, 3 visits today)
