Прокладка газопровода: глубина и другие требования, через стену и под дорогой

Общие требования к газификации

Газовое отопление относится к коммуникациям с высоким уровнем потенциальной опасности. По этой причине существует целый комплекс требований, которые необходимо соблюдать вне зависимости от применяемого материала и выбранного способа прокладки системы.

К основным правилам относятся следующие:

Возможность постоянного и свободного доступа ко всем соединительным элементам газопроводной системы, такие узлы нельзя замуровывать в стены.
Отсутствие контакта с огнеопасными элементами строения, к которым относятся короба дверей, наличники окон, перегородки из горючих материалов, прочие подобные конструкции.
Проводка без скосов внутри и снаружи дома. Обязательной является строго вертикальная укладка, а при горизонтальном варианте допускается уклон от 2 до 5 мм с расстоянием в метр к приборным устройствам.
Размещение стояка вне обитаемых помещений. При отсутствии подходящего внутреннего помещения его можно пустить снаружи по фасаду, допустимый наклон не может превышать 2 мм.

При проектировании монтажа рекомендуется особенно внимательно отнестись к установке кранов. Их осевая линия в любом случае должна быть параллельной к стене.

При монтаже оборудования обязательно проконтролируйте правильное расположение газовых кранов относительно стены

Без соблюдения этих и прочих требований СниПов газопровод не будет принят в эксплуатацию. Дополнительные расходы на устранение подобных нарушений — самая малая из неприятностей. Запуск в эксплуатацию с такими недостатками может повлечь более серьезные последствия.

Предпусковые мероприятия

Место для газового котла выбирают в зависимости от его модификации

Положение котла выбирается по нормам техники безопасности, вдали от пожароопасных предметов. Расстояние до стеновых конструкций прописывается в инструкции производителя. Корпус агрегата выставляется с учетом горизонтального и вертикального уровня, т. к. при перекосах работа нарушается.

Оборудование подключают к водопроводу и газовой магистрали, ставят шаровые краны и фильтры с помощью патрубков. Перед тем как зажечь котел прокладывают электропитание и ставят отдельную розетку. Предварительно подсоединяют трубу дымохода, проверяют присутствие тяги.

Ограничения использования полимерных труб

Несмотря на большой спрос и преимущества труб из полимера, существуют ограничения к их применению, а именно следующие:

Полиэтиленовая труба

В климатических регионах, где температура окружающей среды может опуститься до -45 градусов по Цельсию.
При транспортировке сжиженного газа.
В районах, где амплитуда землетрясения может превышать семь баллов.
В случае монтажа надземных газопроводных коммуникаций.
При прохождении газовой конструкции над автомобильными или железнодорожными путями.
При прокладке газопроводной коммуникации, транспортирующей газ наружного и внутреннего вида.

В случаях невозможности установки полимерных труб, используют трубы из стали. При соблюдении всех требований к эксплуатации они обладают прочностью и длительным сроком службы. Стальные трубы можно использовать для любого способа прокладки газопроводных коммуникаций.

Техника монтажа газопровода

Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

Существует ряд правил выполнения сварочных работ:

Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

Видео по теме: Монтаж газопровода на фасаде

Подборка вопросов

Михаил, Липецк — Какие диски для резки металла использовать?
Иван, Москва — Какой ГОСТ металлопроката листовой стали?
Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
Валерий, Москва — Как выковать нож из подшипника своими руками?
Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Новые правила

В июне 2021 года Госдума приняла закон, согласно которому у населения появилась возможность бесплатно довести газ до границ своего участка. До этого времени магистральный газ проводился только до границ населенного пункта.

от 01.06.2021 г. внеся изменения в закон № 69-ФЗ «О газификации в Российской Федерации» (размещен в правовой системе Гарант и Консультант) установил нормы социальной газификации, то есть бесплатного подключения частных домов к действующим или новым сетям газораспределения.

За чей счет поведут газ к участку

Если в населенном пункте, где расположен частный дом, уже имеется или прокладывается газовая магистраль, то все работы по прокладке газопровода будут оплачиваться за счет государства. В этом случае граждане будут оплачивать стоимость газового оборудования, а также работы по прокладке коммуникаций на участке и внутри дома.

Участие в программе социальной газификации могут принять домовладения, расположенные в населенных пунктах, в которых по состоянию на 01.01.2020 года проложены внутригородские и внутрипоселковые газораспределительные сети (Распоряжение правительства № 1152-р от 30.04.2022 г). Кроме этого земельный участок должен отвечать следующим требованиям:

в населенном пункте, где он расположен, до 01.01.2020 года проведен и сдан распределительный газопровод;
участок расположен на расстоянии не более 200 метров от существующего газопровода;
объем потребления на участке (жилой дом, баня, гараж и т.д.) не превышает 7 м3 в час (этот объем позволяет отапливать площадь 300 м2 ).

Какие дома можно подключить к газоснабжению

Частные дома для подведения газа должны отвечать следующим требованиям:

газовые котлы размещаются в подвале или цокольном этаже, в количестве не более 2 в одном помещении;
в помещении, где располагаются котлы могут устанавливаться стеклопакеты, но при условии, что конструкция позволяет их быстро выбить;
жилой дом обязательно оснащается приборами контролирующими давление и температуру в газовой системе и счетчиком учета расхода газа;
газовая плита устанавливается на расстоянии 1 метра от противоположной стены;
газовое оборудование, предназначенное для установки, имеют сертификат и все необходимые приложения;
если газовая плита устанавливается под навесом, она обязательно должна быть оснащена защитой от задувания.

Требования к кухне:

высота потолков не менее 2.2 метра;
наличие зазора под дверью и окна для проветривания, с открывающимися створками;
объем не менее 8 м2 для 2-комфорочой плиты, 12 м2 для 3-комфорочной и 15 м2 для 4-комфорочной плиты.

Что сделать чтобы получить газ бесплатно

Для участия в программе социальной газификации необходимо собрать пакет документов и подать заявку в ГРО, можно воспользоваться официальным порталом Единого оператора газификации Российской Федерации (адрес httpss://connectgas.ru) либо посетив офис регионального ГРО.

В пакет документов должны входить:

запрос на выдачу технических условий;
копии документов подтверждающих собственность на земельный участок и дом;
копия документа удостоверяющего личность;
план земельного участка;
согласие собственника и доверенность, если документы подает третье лицо.

Президент России Путин В.В. поручил довести уровень газификации к 2030 году до 82.9%. В целях исполнения поручения и выполнения социальной программы газификации власти регионов устанавливают субсидии на основании Жилищного кодекса РФ и и закона «О государственной социальной помощи», по произведенным затратам по данной программе для следующих категорий граждан:

участникам, инвалидам и вдовам участников ВОВ;
труженикам тыла;
блокадникам Ленинграда и несовершеннолетним узникам концлагерей;
инвалидам 1 и 2 группы;
многодетным семьям, имеющим 3 и более детей.

Кто будет проводить бесплатную газификацию

Заниматься осуществлением социальной программой газификации будет единый оператор газификации — «Газпром», в том числе его дочерние компании. Эти услуги населению будут оказываться на основании комплексных договоров, заключенных с оператором.

Могут ли отказать в подключении

Если земельный участок или дом, расположенный на нем, не отвечают требования программы газификации, в подключении ГРО откажет.

Если получен отказ в связи с неверным или неполным оформлением документов, о чем заявитель получает уведомление и у него есть возможность в течение 20 дней исправить недочеты и вновь подать документы.

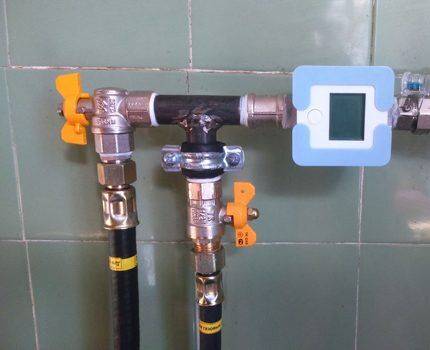

Правила монтажа

Трубы для газа соединяются сваркой;

Контрольные, отключающие, регулирующие устройства подсоединяются на резьбе или фланцами. Перекосы в соединениях недопустимы;
Стыки труб прятать в штробу или короб нельзя;
К соединениям нужен прямой доступ;
Трубы нужно покрасить;
При закрывании труб коробом, от газ. трубы до короба должно быть минимум 10-11 см;
10-15 см должно отделять сварной шов от прохода через стенку и цоколь дома;
Для удобного монтажа и демонтажа, кранов, подводов, ответвлений нужно ставить сгоны с контргайками;
Обычно, расстояние от газовых труб до стен дома указывается в проекте газификации дома. Если этого нет, берется расстояние не менее диаметра газовой трубы.

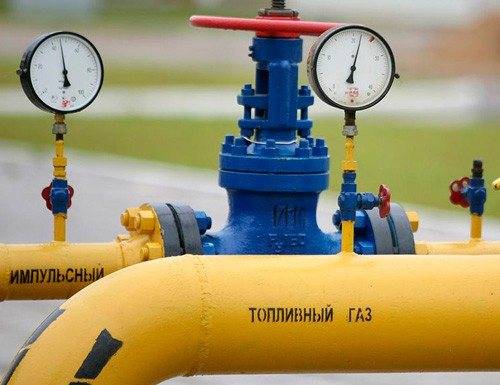

Устройство газопровода

Транспортировка топлива осуществляется с помощью специальной распределительной системы, снабженной автоматическими клапанами, регуляторами и редукторами. С их помощью происходит нормализация давления. Она состоит из следующих комплектующих частей:

Магистраль внутреннего вида
Наружная, магистраль которая присутствует в каждом населенном пункте
Автоматизированное управление
Система защиты электромеханического вида
Регуляторы.

Рис 4. Устройство Существует несколько способов прокладки и монтажа газопроводов. Чтобы выбрать лучший вариант, специалисты предварительно анализируют условия его создания, а также местность.

Классификация газопроводов

Как и в любой другой сфере, в строительстве газопроводов есть определенная классификация, которая может быть нескольких видов.

Все газопроводы могут отличаться по нескольким критериям:

по показателям давления газа, который будет проходить по трубам;
по тому, где будет осуществляться прокладка труб, их диаметр, а также в зависимости от местности и характеристик окружающей среды.

Что касается показателей рабочего давления, то газопроводы могут быть нескольких видов:

первого класса — показатели высокого давления (более 25 кгс/м2);
второго класса — показатели среднего давления (от 12 до 25 кгс/м2);
третьего класса — показатели низкого давления (менее 12 кгс/м2).

Однако вопрос давления газа в трубах является вторичным, ведь главным вопросом, с которым сталкивается застройщик, является именно расположение самого трубопровода, т.е. прокладка труб на местности.

Выбор того или иного способа зависит вовсе не от желания самого заказчика, а от тех особенностей окружающей местности, какой диаметр труб используется, от наличия дорог и линий коммуникаций, а также от целого списка факторов. Естественно, что проектированием и решением данного вопроса должна заниматься экспертная группа, которая и даст окончательный ответ и лучшее решение.

Надземный газопровод

Данный метод укладки газопроводных труб считается наиболее простым, но в некоторых случаях подобная прокладка труб является недопустимой. Кроме того, у данного способа есть определенный ряд достоинств и недостатков, по сравнению с другими методами. Диаметр труб здесь не важен, он может быть различным, согласно параметрам, указанным в ГОСТе.

Требования к кабелям, проложенным под землей

Перечислять все требования к подземной электропроводке долго и просто бессмысленно. Поэтому далее будет рассмотрена большая часть из них, которая действительно касается прокладки силовых кабелей в траншеях.

Глубина, на которой кабель должен проходить под землёй. Если кому-то кажется, что можно просто присыпать электропровод землёй и этого будет достаточно, чтобы его не повредили лопатой при проведении любых земляных работ, то это не так. В реальности глубина, на которую провод должен погружаться в землю зависит от промерзания грунта и близости подземных вод, которые зачастую наносят непоправимый ущерб силовым линиям в траншее

В ПУЭ чётко прописано, что кабель в земле должен залегать не менее чем на 75 см, но при этом важно учитывать, что это касается силовых систем малой мощности.
Высокая защищённость подземной электропроводки от повреждений механическим путём. Для этого кабель просовывается в специальную трубу или гофр шланг

Не стоит думать, что это перестраховка такие меры безопасности позволяют избежать повреждения проводов льдом в зимнее время года и при движении грунта. К тому же по утверждению специалистов кабель, проложенный в трубе проще заменить в случае выхода последнего из строя. Но в данной ситуации всё зависит от того насколько долго силовая система пролежала под землёй, так как очень часто со временем труба может разрушиться.
Подсыпка в траншею песка – также довольно важный фактор, обеспечивающий, дополнительную защиту подземных кабелей от механического повреждения. Благодаря песчаной подушке провод не будет контактировать с твёрдыми частичками почвы. При этом подсыпку проводят в несколько этапов: на дно траншеи и сверху уложенных проводов. Таким образом, электрический кабель, оказывается, между двух песчаных слоёв. Очень важно чтобы подсыпка, как и засыпка, была качественно утрамбована.
Установка сигнальной ленты, которая исполняет роль своеобразного маяка, предупреждающего что под землёй, находятся электрические кабели. Ленту улаживают над кабелем в траншее на расстоянии приблизительно 25 см над силовой сетью. Это обусловлено тем, что на такую глубину недостанет штык лопаты. В случае с высоковольтной подземной электропроводкой в качестве маяка используют кирпичи или бетонные плиты, уложенные поверх проводов.

Важно, чтобы подземные кабели не были слишком натянуты – не стоит экономить на метраже проводов. Это необходимо, чтобы при движении грунта не произошёл обрыв электрической сети

По технологии подземной прокладки проводов предусмотрено оставлять запас, который достигается путём укладки кабелей маленькими волнами.

Это что касается наиболее значимых требований, в соответствии с которыми проводится укладка электрических линий под землёй. Помимо вышерассмотренных норм ПУЭ, существуют ещё и другие предписания, которые можно встретить очень часто.

Прокладка проводов под дорогами – они обязательно производятся в толстостенной металлической трубе. Это обусловлено повышенным давлением на грунт проезжающего по дороге легкового и грузового транспорта, который может вызывать подвижку грунта. А, как известно, это может привести к обрыву электрических проводов.
Кабели, проложенные параллельно друг другу. В такой ситуации всё будет зависеть от мощностных характеристик электрической сети

Но в целом важно осознавать, что несколько проводов заводить в одну трубу нельзя, так как в случае пробоя одного кабеля может быть повреждён и соседний провод. По нормам каждый провод должен помещаться в броне рукав и располагаться не ближе 15 см от рядом проложенного кабеля.

Также засыпку кабелей в земле нельзя проводить без проверки. Обязательно необходимо убедиться в целостности проводки и только затем окончательно заполнять траншею землёй. При этом визуального осмотра недостаточно лучше прозвонить провода с помощью приборов. Помимо этого, немаловажную роль играет защита подземной электропроводки, о которой будет рассказано более подробно.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
Обладают доступной стоимостью, более низкой по сравнению с аналогами.
Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
Обладают длительным эксплуатационным сроком действия, до 50 лет.

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Заказчик должен представить, кроме технических документов, следующую информацию:

что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
предположительные варианты расположения всех подключаемых приборов;
сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

газовые трубы в жилых комнатах не устанавливают;
задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.

Проверка качества работ

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
Зазор между гильзой и стеной плотно заполнить бетонным раствором.
Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Виды газопроводов

Расстояние от водопровода до трубы газопровода в каждых случаях рассчитывают по замерам того или иного участка. Тем не менее до водопровода по горизонтали соблюдают пространство около 1 метра.

Трубопровод в городе

Когда газовики кладут газовую коммуникацию на водопроводную слишком близко, то эта работа не соответствует нормам СНиП (СП). После этого можно обратиться в суд и пожаловаться на недобросовестных газовиков.

Чтобы монтаж был выполнен по нормам СНиП, нужно знать не только то, какое расстояние между газопроводом и водопроводом желательно соблюдать. Рекомендуется хотя бы кратко узнать о разновидностях газопроводов. Их всего три:

линия низкого давления;
газопровод среднего давления;
газопровод высокого давления.

Подземный трубопровод Некоторые люди, которые строят дом и предполагают самостоятельно провести коммуникации или занимаются уличными строительными работами, часто не знают, как правильно должна быть расположена труба водоснабжения от газовой.

Например, расстояние от газопровода до водопровода прокладывается рядом только с позволения водоканала по нормам СНиП

Важно отметить, что газопровод должен быть монтирован на промежутке от фундамента дома

Стоит уточнить, что в дома проводят газ, по своим характеристикам обладающий теплопроводностью. Коэффициент такого топлива составляет почти 10 000 ккал/нм³.

Прокладка труб зимой

Основное назначение газопроводов:

Газопровод низкого давления поставляет ресурс для хозяйских потребностей. Делают эти трубы для таких зданий, как многоэтажки, клиники, офисные помещения, столовые, образовательные учреждения.
Линия среднего давления предназначена для магистралей или для работы котельной. В цифрах давление на таких газопроводах равняется 0,05 кгс/см² – 3,0 кгс/см². В домах обычно их не устанавливают.
Газопровод высокого давления по нормативному правилу монтируется, чтобы снабдить топливом предприятия, цехи. Давление варьируется от 3,0 кгс/см² до 6,0 кгс/см².

Нормы удаленности коммуникаций согласно СНиП и СП Для прокладки подземного газопровода подходят изделия из устойчивых крепких полимерных материалов. Также стоит учитывать, что пластиковый трубопровод подходит только для транспортировки газа низкого давления, до 0,05 кгс/см².

Качественным материалом для прокладки подземных труб считается медь из-за коррозийной устойчивости. Но трубопроводы из данного материала можно встретить редко в магазине. Для того чтобы изделие из другого металла служило дольше, его следует покрыть несколькими слоями масляной краски.

Дистанции от водопроводов по горизонтали согласно СП (СНиП)

Газовые магистрали из полимеров

Для надземных вариантов газификации рекомендуется использовать трубы из низколегированных стальных сплавов, которые устойчивы к внешним воздействиям.

Особенности пластиковых конструкций

Подземная укладка допускает применение труб из полипропилена, что позволяет сэкономить на стоимости монтажа и обеспечить ряд других преимуществ.

Плюсы обусловлены, в первую очередь, свойствами материала:

высокая антикоррозийная устойчивость, которая положительно влияет не только на стоимость монтажа, но и уменьшает эксплуатационные расходы;
легкость обработки — материал хорошо режется, поддается сварке, что упрощает монтаж;
идеально ровная внутренняя полость обеспечивает хорошие пропускные свойства, особенности материала позволяют избежать их снижения в процессе использования;
отсутствие чувствительности к электротокам, что обеспечивает высокую безопасность, снимает необходимость в дополнительной защите.

Помимо перечисленных плюсов, такие трубы обладают высоким уровнем гибкости, который позволяет их использовать при горизонтальном бурении.

Полипропиленовые трубы постепенно вытесняют металлические аналоги, благодаря высокой надежности и долговечности

К этому следует добавить небольшую массу, которая в несколько раз ниже стального аналога. Важным преимуществом является срок службы, составляющий около 50 лет. Все это время система работает без потери заданных характеристик.

Ограничения на использование труб

Несмотря на высокую устойчивость к внешним воздействиям, такие трубы можно применять далеко не всегда. Существует ряд ограничений, при которых их укладка не допускается.

К ним относятся:

климатические условия, при которых температура опускается меньше 45 °C, что приводит к промерзанию грунта и стенок отвода;
применение сжиженных вариантов углеводорода;
высокая сейсмоактивность магнитудой более 7 баллов, когда отсутствует возможность для ультразвукового контроля целостности шовных соединений.

Кроме этого, материалы из полипропилена нельзя использовать для создания надземных коммуникаций всех видов, включая обходные участки через преграды природного или рукотворного характера.

Магистрали и отводы от них, проходящие над дорогой или иными препятствиями, должны быть выполнены только из металла

Исключается их прокладка через тоннели, коллекторы, каналы. Для ввода системы в дом и разводки по нему применяются только стальные аналоги.

Дополнительные рекомендации по выбору труб для прокладки газопровода приведены в статье – Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Способы прокладки газопроводов к частному дому

Общие требования к газификации

Предпусковые мероприятия

Ограничения использования полимерных труб

Техника монтажа газопровода

Видео по теме: Монтаж газопровода на фасаде
