Соединители проводов WAGO — типы, серии и устройство

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

https://youtube.com/watch?v=AfdybUU-7tE

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.


Соединение алюминиевого и медного провода с помощью клеммы

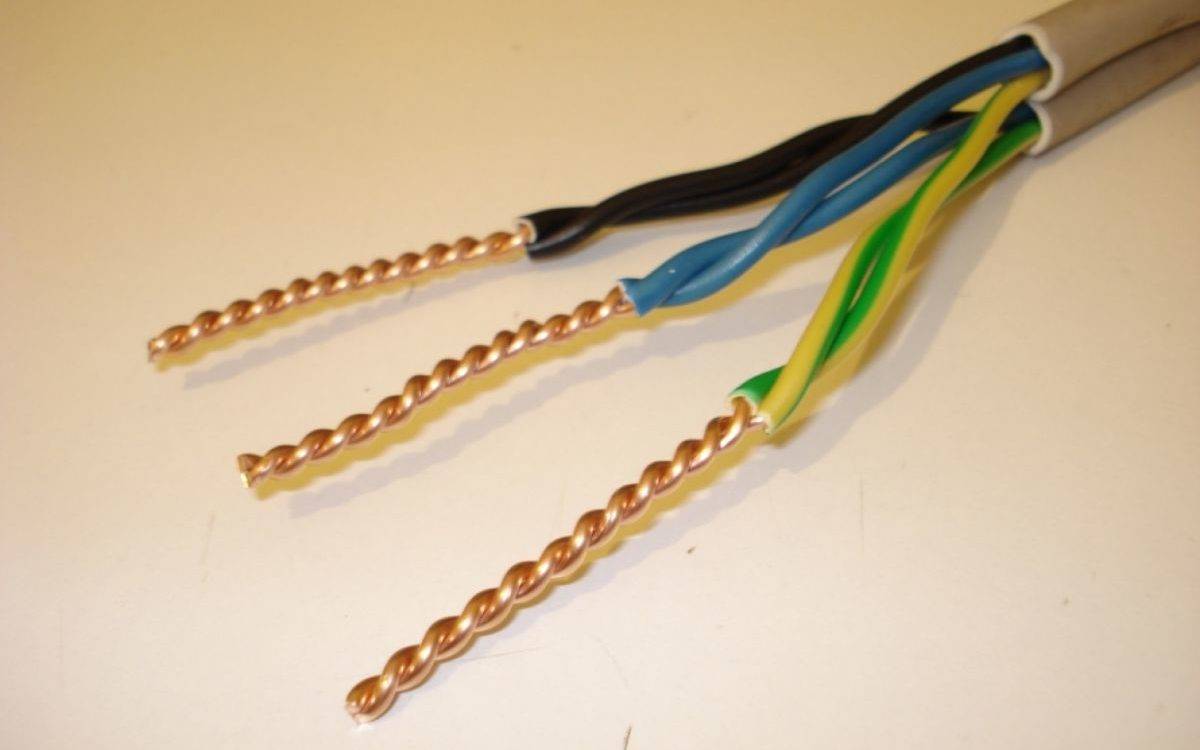

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

  • неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
  • разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
  • разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Для монтажных работ

Коммутацию в распределительных коробках производят различными способами. надежным считается плотное скручивание с последующей спайкой или накручиванием специального колпачка. После этого скрутку обматывают изоляционной лентой. На такую работу тратится много времени, приходится использовать ручной инструмент и специальное сварочное оборудование. Изолента со временем высыхает и уже не обеспечивает надежную изоляцию. Если возникает необходимость переделать соединение или добавить проводку, приходится отрезать скрутку и делать новую.

Как пользоваться клеммниками Wago:

  • проводники разводят по группам, распределяя отдельно фазные, нулевые и заземляющие;
  • исходя из количества кабелей в каждой группе, выбирают пружинную клемму с необходимым числом входов;
  • концы проводов зачищают от изоляции примерно на 7-8 мм, на соединителях Wago 222-й серии на нижней стороне корпуса есть выемка, чтобы не ошибиться. Ведь если убрать лишнее, снаружи останется часть неизолированной жилы, а если снять мало, то не получится контакт;
  • подготовленные провода вставить в отверстия клеммника и зафиксировать.

Одноразовые ваги хорошо подходят для окончательного соединения проводов с цельной жилой. Перемонтировать коммутацию с повторным использованием тех же клеммников уже не получится, но зато их цена в 2 раза меньше, чем у многоразовых.

Последние удобно использовать на временных линиях, подлежащих демонтажу после окончания основных работ. Их можно устанавливать там, где предполагается добавление электрических приборов, а также для соединения гибких многожильных кабелей с твердыми одножильными и между собой.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Внутреннее устройство

Клеммники “Ваго” представляют собой ряд зажимов для проводов, расположенных в одном корпусе и соединенных общей токопроводящей шиной. Количество зажимов соответствует тому числу кабелей, контакт между которыми может обеспечить клеммник. В разъемных их может быть от 2 до 5, а в неразъемных – от 2 до 8.

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.

Цена

Клеммники WAGO можно купить практически повсеместно по вполне доступным ценам. На сайте WAGO приводится список из 32 партнёров этой фирмы, большинство из них зарегистрировано в Москве.

Клеммники Ваго цена

ИзделиеФирмаРозничная цена, руб.Оптовая цена, руб.
221-412Чип и Дип33,0021,00
221-412Тинко18,2019,08
221-412ЭТМ23,1021,91
222-412Чип и Дип28,0019,60
222-412Тинко15,9115,18
222-412ЭТМ20,5019,45

Как видим разброс цен весьма существенен, все зависит какой именно тип Вам необходим. Например, в своей квартире я использую многоразовые клеммники Wago на 3 контакта сечением от 0,2 до 4,0 кв.мм. Их примерная стоимость составляет 40 рублей за штуку. Согласитесь, что не совсем дешево, но оно того стоит.

Цена универсальных (многоразовых) примерно в 1,5-2 раза больше чем у одноразовых, но преимущества перекрывают цену.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

  • снимаем изоляцию;
  • поднимаем «язычок» вверх;
  • вводим проводник в отверстие, продвигаем до упора;
  • возвращаем рычажок на место;
  • визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник — 40 мкОм.
  2. СИЗ — 68 мкОМ.
  3. Скрутка — 302 мкОм.
  4. Плоскопружинный зажим Wago — 458 мкОм.
  5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

  • Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
  • Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
  • Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
  • При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Соединение проводов муфтой Easy-Protect

И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.

Называется эта штука – гелевая муфта Easy-Protect.

Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.

Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае

Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

  • Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
  • Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

Для удобства измерений предусмотрена возможность подключения щупов тестера

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

  1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
  2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
  3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
  4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
  5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
  6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
  7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
  8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Менее распространенные клеммники

Существует еще один вид клеммников wago, который редко используется при электромонтаже по причине высокой стоимости. Дело в том, что серии 280, 285 и 862 имеют клеммные зажимы, которые не требуют зачистки провода при монтаже, то естьврезные контакты, которые называются FIT-CLAMP. Понятно, что никакого особого труда для зачистки провода для монтажа не требуется, а цена подобных клеммников значительно превышает стоимость обычных, а потому и спрос на них достаточно низок. Но для тех, кому нужна более высокая скорость монтажа, а зачищать провода по какой-то причине затруднительно, такой вариант будет вполне приемлем.

Также существуют и другие разновидности клеммников wago, которые менее востребованы, но от этого не теряют своей актуальности в определенных сферах, а именно:

  • Wago, предназначенный для установки на дин-рейку. Подобное соединительное устройство часто имеет специальный паз для встраиваемого сменного предохранителя;
  • Многополюсная колодка. Гнезд для проводов в ней может быть любое количество. Главное ее преимущество — компактность;
  • Многоуровневый коннектор — применяется в сложных монтажных схемах;
  • Клеммник малого размера, использующийся для установки на печатные платы;
  • Мультиштекерный, матричный и коммутационный клеммник;

Конечно, не ограничивается выпуском только лишь клеммников, также ею производится любое другое оборудование для электромонтажа, но столь широкую известность ей принесли именно подобные коммутационные приспособления. И если в наше время кто-то из электромонтеров говорит, что весь монтаж сделал на ваго, то становится понятно, что он имеет в виду именно клеммники серий 222 или 773.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции. После этого провод просто вставляется в разъем и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Способы безопасного контакта

Для создания надёжного контакта электрических проводов существует несколько способов как с применением специального оборудования, так и при использовании подручных средств.

Виды соединения проводов:

  1. Скрутка (скручивание) — наиболее распространённый способ, применение которого желательно осуществлять для временного соединения.
  2. Сварка — является самым надёжным способом, который обеспечивает отличный контакт проводников. Требует наличия сварочного оборудования и определённых навыков для проведения работ.
  3. Пайка — имеет прекрасные показатели соединения, но требует соблюдения температурного режима (не выше 65℃).
  4. Клеммные колодки — довольно простое и надёжное соединение.
  5. Соединение проводов с помощью зажимов — при соблюдении условий эксплуатации позволяет получить отличный контакт. Устанавливается очень быстро.
  6. Опрессовка гильзами — требуется наличие специальных клещей и знания технологии установки, но способ очень надёжный.
  7. Болтовое соединение — применяется в сложных ситуациях, простое в выполнении и не требующее специальных приспособлений.

При выборе вида соединения необходимо учитывать: материал токопроводящей части; сечение провода; количество проводников; вид изоляции; условия эксплуатации. Чаще всего, подбор типа соединения осуществляется на месте проведения работ.

Основные типы Ваго

В соединении проводов клеммами Wago основную роль играет внутренний пружинный фиксатор.

Одноразовые ваги для соединения проводов Push Wire имеют клиновидный в виде буквы «V» пружинный фиксатор. Используются они для соединения медных и алюминиевых проводников с цельными жилами. В настоящее время такие зажимы применяются достаточно редко, постепенно уступая место более совершенным и удобным аналогам.

Многоразовые зажимы Cage Clamp отличаются от других характерным пружинным фиксатором в виде буквы «р». Подходят для соединения проводников как цельных, так и многопроволочных, содержащих большое количество мелких и тонких жил.

Ваги Fit-Clamp – последняя разработка производителей данных видов зажимов. От других моделей они отличаются наличием специального врезного контакта, позволяющего не удалять изоляцию со вставляемых в него проводников.

Серии ваговских соединителей

Среди соединителей проводов ваго наиболее распространены и популярны на сегодняшний день модели серий 733, 222.

Зажимы 733 представляют собой мультиштекерную систему, состоящую из вилки с фиксаторами для проводов типа Cage Clamp и розетки с впаянными контактами. Модели имеют защиту от неправильного подключения, кодовые штифты для маркировки различных проводников.

Чаще всего применяются такие зажимы ваго для соединения встык многожильных проводов.

Многоразовые модели 222 представляют собой зажимы с пружинными фиксаторами типа Cage Clamp. Предназначены для соединения медных и алюминиевых цельных и многопроволочных проводников сечением от 0,08 до 4 мм.кв.

Серия включает в себя модели, предназначенные для соединения 2,3,4,5 проводников.

У электриков и домашних мастеров большим спросом пользуются также модели таких серий как 221, 223,773.

Преимущества и недостатки

Использование клемм “Ваго” при монтаже электропроводки имеет свои достоинства по сравнению с другими способами.

  • Высокая скорость работы благодаря простоте и легкости установки клеммных колодок;
  • Надежная фиксация точки контакта соединяемых кабелей;
  • Нет необходимости в дополнительной изоляции соединения;
  • Небольшие размеры позволяют экономить и упорядочить пространство в распределительной коробке;
  • При пользовании многоразовыми разъемами есть возможность быстро переделать соединение.

Однако у “Ваго” есть и недостатки, к которым можно отнести:

  • высокую стоимость изделия, что особенно сказывается на расходах при больших объемах работ;
  • по правилам эксплуатации электроустановок ко всем точкам, где поставлены “Ваго”, должен быть обеспечен свободный доступ;
  • обилие дешевых некачественных подделок.

https://youtube.com/watch?v=3UHz-Ain6bk

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

  • Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
  • Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
  • Не требует обслуживания.
  • Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

  • Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
  • Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
  • Нельзя соединять алюминий и медь.
  • Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
  • Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Отличительные черты Wago

Клеммники Wago

По сравнению с другими аналогичными приспособлениями клеммники Wago обладают рядом следующих характерных только для них особенностей:

  • большое разнообразие моделей, как для бытовых электрических цепей, так и производственных силовых линий,
  • наличие зажимов одно- и многоразового использования – в отдельных моделях таких клеммников при необходимости демонтажа или ремонта отдельного участка электрической цепи зажатый проводник можно легко вынуть из фиксатора,
  • надежность и простота конструкции,
  • прочность корпуса,
  • устойчивость зажима к низким и высоким температурам,
  • надежная фиксация проводников в зажиме и отсутствие риска самопроизвольного их выскакивания.

Также ваги для соединения проводов обладают небольшими размерами и удобством обслуживания.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты

Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

  • клеммы для монтажа на DIN-рейку;
  • установочные клеммы для распределительных коробок;
  • съемные соединители;
  • клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники Wago используются в разных сферах.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Подводим итоги: какое соединение выбрать?

Скрутки стоит использовать если:

  • Вы выполняете проводку во временном сооружении, например, сарае или пристройке.
  • У вас есть инверторный сварочный аппарат или паяльник для качественного соединения скрученных проводов.
  • Хотите сэкономить на комплектующих.

Клеммники стоит применять если:

Вам необходимо соединить алюминиевый и медный провода, например, в старом доме или на даче, где алюминиевая проводка. Для вас важна скорость работы, и вы не хотите тратить время на сварку или пайку. Необходимо «зашить» соединенные провода под гипсокартон или штукатурку (не относится к винтовым клеммникам). Вы хотите иметь доступ к контакту без необходимости разбора изоляции (чтоб проверять наличие напряжения на фазе)

Вы готовы потратить деньги и получить качественные соединения, которым не нужно будет уделять внимание долгие годы

  • Трехфазное питание в доме: есть ли смысл?
  • Как достать соседа: выбираем перфоратор для дома
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
