Как установить электрический проводной звонок в квартире своими руками

Почему беспроводной звонок не работает: пути решения

Беспроводной звонок – потрясающе удобное устройство. Я установил с десяток таких гаджетов. В квартире, гараже, на даче и у родителей теперь есть девайс, который полностью избавляет хозяев от проблем с проводами.

Каково же было моё удивление, когда я обнаружил, что исправный беспроводной звонок не работает после установки. Я досконально изучил проблему и сумел её устранить.

Об этом и о других способах решения неисправности я расскажу в статье ниже.

Почему не работает беспроводной звонок

Беспроводные звонки отличаются в зависимости от радиуса действия, пылевлагоустойчивости, наличия батареек, материала и других факторов. Конечно, необходимо их учитывать в тот момент, когда вы проверяете гаджет:

  1. Замените батарейки на новые.
  2. Приблизьте кнопку и приёмник друг к другу. В инструкции обычно указано максимальное расстояние при прямой видимости девайсов.
  3. Не располагайте кнопку в месте, которое подвержено погодным условиям.

Существуют и другие причины:

  • беспроводной звонок не работает на металлической двери или воротах;
  • он лежал без дела несколько лет;
  • сместилась частота радиосигнала.

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом.

Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника.

Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона.

В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико.

Так вы выясните максимальное расстояние и наладите правильную работу девайса.

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке.

Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой.

Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

Наконец, крайний вариант, почему девайс не работает – это поломка одной из его частей. Динамик, радиомодуль, антенна или другие элементы могли выйти из строя. Однако в других случаях, вы сможете решить проблему, воспользовавшись приведённой инструкцией.

Как выполнить ремонт дверного звонка своими руками

Основным признаком неисправности звонка на двери является отсутствие звукового сигнала при нажатии на кнопку устройства. Проверить работоспособность прибора необходимо также при снижении громкости воспроизведения мелодии или в том случае, когда сигнал звучит прерывисто, с некоторой паузой.

Причиной неисправной работы устройства может быть естественное изнашивание прибора или неправильная установка дверного звонка, возникшая в результате неверного соединения с электрической сетью. Может выйти из строя шумовой или кнопочный блок, которые необходимо проверить на работоспособность. В первую очередь нужно выяснить, как отключить звонок в квартире. Для этого выполняется ряд манипуляций.

Перед тем как отключить дверной звонок в квартире, следует ее обесточить для безопасного выполнения работ. Далее необходимо удостовериться в отсутствии напряжения. Для проверки исправности главного блока требуется снять с него верхнюю крышку, отжать провода от винтовых зажимов и проверить наличие в них тока при помощи мультиметра. Если прибор отображает электрический сигнал, динамик следует заменить.

Ремонт дверного звонка можно осуществить своими руками

Для проверки работоспособности кнопки от нажимного элемента открепляются провода. Их следует соединить между собой. Если появился звук, кнопка неисправна.

Причина нарушения работоспособности кнопки или главного блока может скрываться в неплотном прилегании контактов. Для этого устройство разбирается, проверяется надежность подсоединения проводов. В случае необходимости их следует зачистить.

Перед тем как установить в квартиру звонок беспроводного или проводного типа, требуется правильно выбрать устройство с учетом места его установки. Для квартиры можно приобрести любую модель. К уличным устройствам предъявляются особые требования, о которых говорилось выше. Подключение дверного звонка в квартире или доме является довольно простым процессом, требующим элементарных знаний и навыков в области электрики. Следуя вышеизложенным рекомендациям, устройство любого типа можно установить за короткий период.

Принцип работы устройства

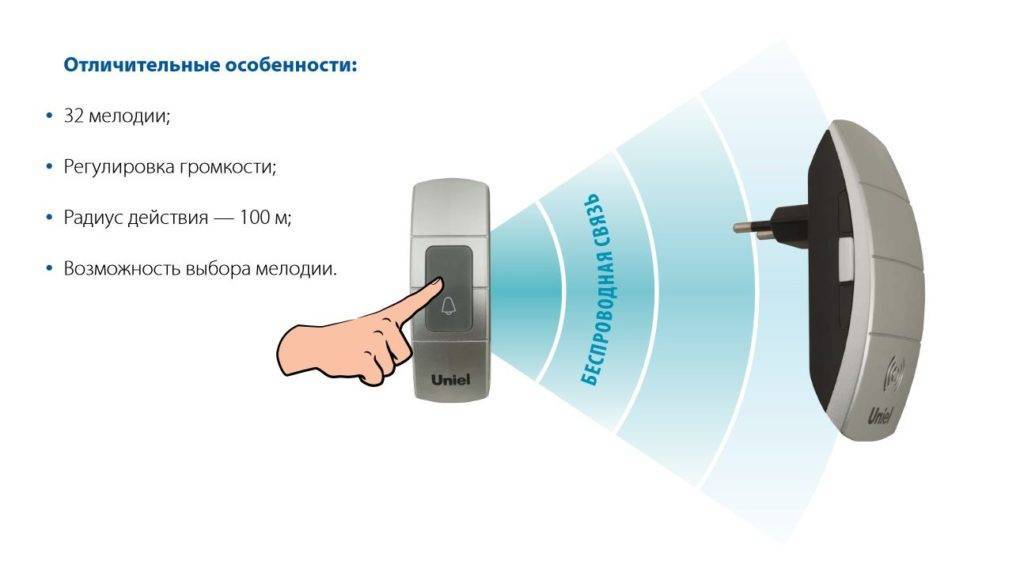

Дверной звонок беспроводной состоит из 2 узлов: корпуса, оснащенного кнопкой вызова и передатчиком, динамика с приемником. Эти элементы располагаются на удалении друг от друга, что позволяет исключить необходимость применения проводов. Принцип работы беспроводного звонка основан на передаче радиоволн. В главных узлах устройства находятся мини-антенны. При нажатии кнопки сигнал передается динамику. В этом процессе участвует приемник и передатчик.

В качестве источника питания выступает аккумулятор или батарейка. Существуют и комбинированные модели звонков, которые частично функционируют от сети. В данном случае к напряжению питания подключается лишь 1 узел прибора. Следует помнить о том, что подобные устройства должны быть надежно закреплены, иначе период их эксплуатации существенно сократится, причиной тому часто становятся неподходящие погодные условия или вандализм.

Звонок может работать на разном удалении от источника питания: от 25 до 150 м, что зависит от конструкции и характеристик. Расстояние между узлами определяется не только пожеланиями владельца, но и качеством материалов, из которых возведена постройка. Для примера, металл, бетон и кирпич способствуют ухудшению качества сигнала, т. к. плохо пропускают радиоволны. Устройства могут функционировать на основе излучения, характеризующегося индивидуальными параметрами. Это позволяет отличать сигнал звонка от соседского.

Появилась возможность использования сложных комплектов, например, с несколькими динамиками или кнопками. Дополнительно некоторые беспроводные модели оснащаются камерой и датчиком движения. Можно загружать мелодии на встроенный информационный носитель. Для этого используется флеш-карта, смартфон или компьютер.

Преимущества и недостатки

Главным плюсом применения беспроводных моделей звонков является отсутствие необходимости в штроблении стен и монтаже проводки. Подобные конструкции устанавливаются без дополнительных комплектующих. Другие положительные качества:

  • автономное питание, благодаря чему даже при отключении электроэнергии устройство будет продолжать функционировать;
  • монтаж выполняется быстро, сам процесс несложен, поэтому не требуется особых знаний и умений;
  • комфорт при эксплуатации: беспроводным звонком удобно пользоваться как владельцу жилья, так и посетителям, т. к. в большинстве случаев внешне прибор мало чем отличается от проводного аналога;
  • есть возможность усовершенствовать конструкцию, установив дополнительный комплект коробов с кнопкой или динамики, тогда можно будет услышать раздающийся звонок, находясь в самой удаленной комнате дома;
  • благодаря отсутствию необходимости в монтаже проводки устройство можно переносить в любое удобное место, для этого не нужно выполнять сложные работы по демонтажу, а целостность поверхности стен не нарушается;
  • привлекательный внешний вид.

Несмотря на большое количество преимуществ, выбрать модель такого устройства достаточно сложно. Это обусловлено рядом недостатков:

  1. Слабое крепление короба с кнопкой, располагающегося за пределами жилья. Большинство производителей оснащают их двусторонней клейкой лентой, поэтому при необходимости лучше усовершенствовать конструкцию самостоятельно, добавив пару саморезов.
  2. Учитывая, что подобные устройства работают от батареек, придется регулярно производить замену элементов питания.
  3. Ухудшение качества сигнала по мере эксплуатации, что обусловлено попаданием капель влаги, пыли под корпус. Звонок может срабатывать самопроизвольно.
  4. Конструкция внешнего блока достаточно хлипкая. При частой эксплуатации может произойти смещение элементов корпуса, что в большинстве случаев приводит к ухудшению качества работы устройства.
  5. Иногда отмечается отсутствие сигнала.
  6. Возможен демонтаж внешних деталей злоумышленниками, чему способствует слабое крепление корпуса.

Анализ разновидностей звонковых механизмов и критерии выбора


Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

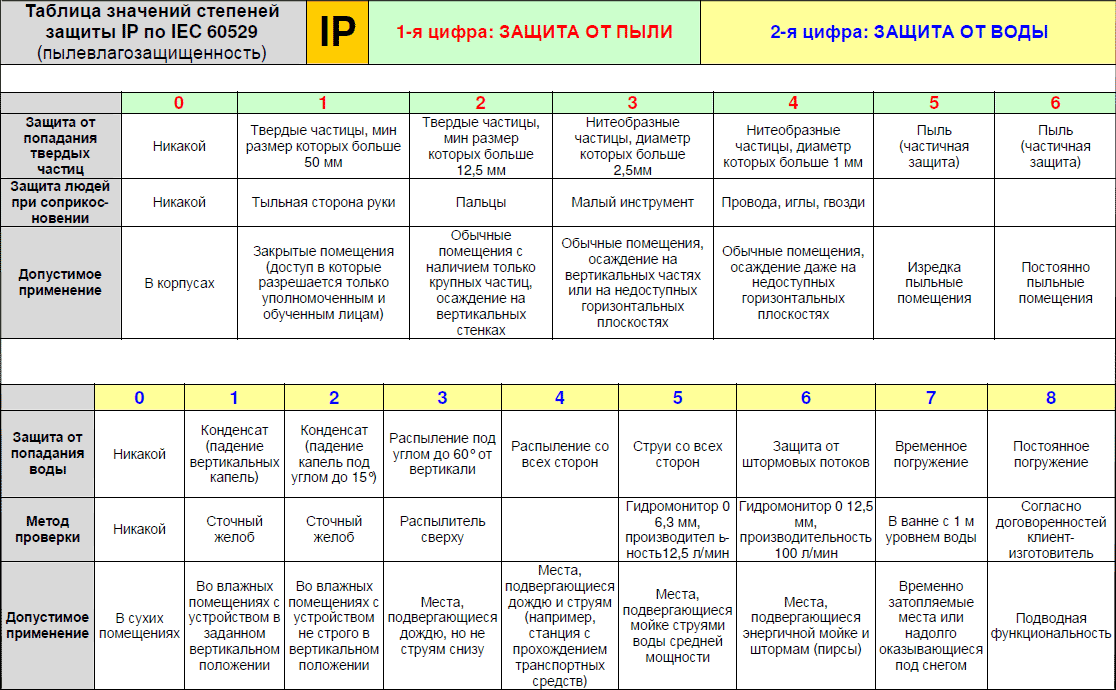

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше)

Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

Схема подключения звонка

Схема подключения проводного звонка на 220 В выглядит следующим образом (таким же образом в большинстве случае подключены старые электрические звонки от застройщика):

К распределительной коробке от электрощита прокладывается электрический кабель с тремя проводниками (ноль, фаза и заземление). К этой же распределительной коробки прокладывают трехжильный кабель от места установки основного блока звонка. Далее от места установки кнопки дверного звонка протягивают двухжильным кабель к коробке.

После прокладки всех кабелей осуществляется подключение проводников. Проводник заземления и ноль от электрощита подключаются к аналогичным выводам от основного блока звонка. Фаза от питания подключается к одному проводнику от кнопки, а фаза к основному блоку – к другому проводнику от этой же кнопки.

Обязательно тщательно заизолируйте оголенные провода в распределительной коробке с помощью изоленты, термоусадочной трубки или специальных колпачков СИЗ.

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

  • выбор и подготовка мест для установки;
  • монтаж внешнего модуля;
  • монтаж внутренних модулей.

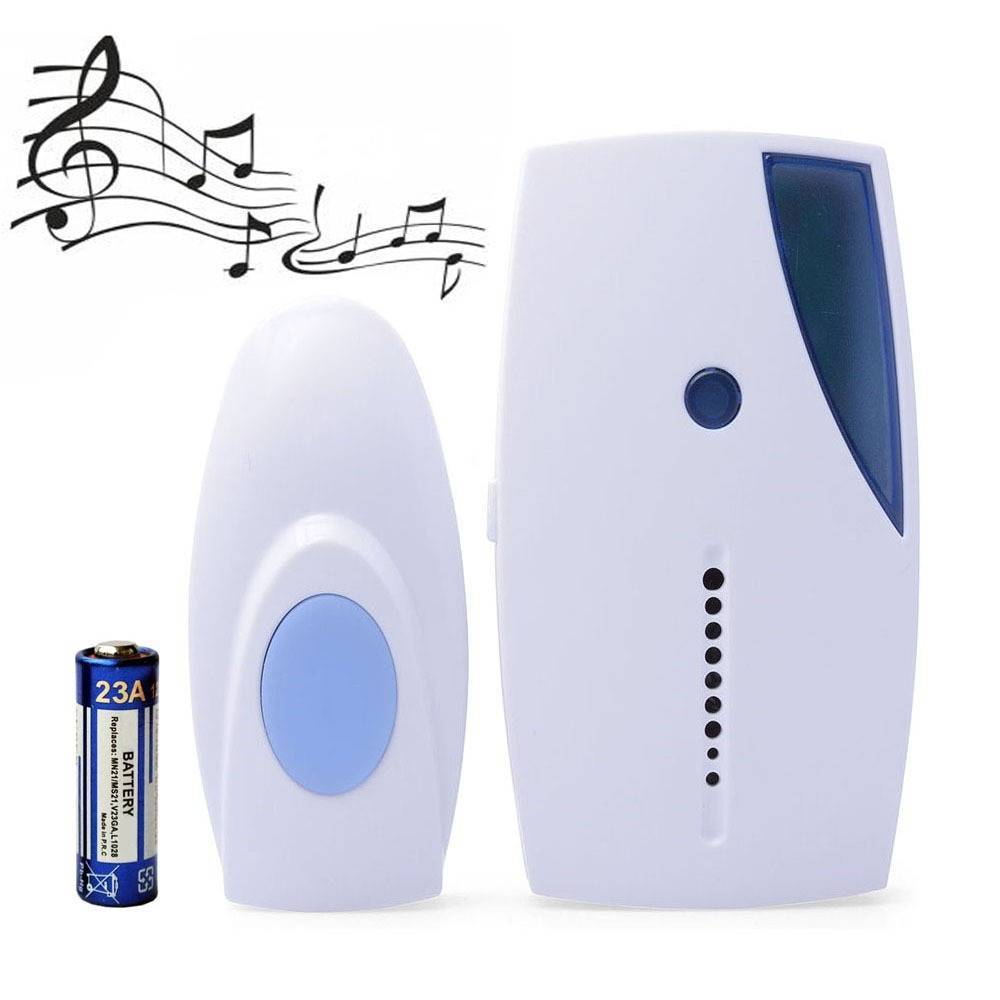

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

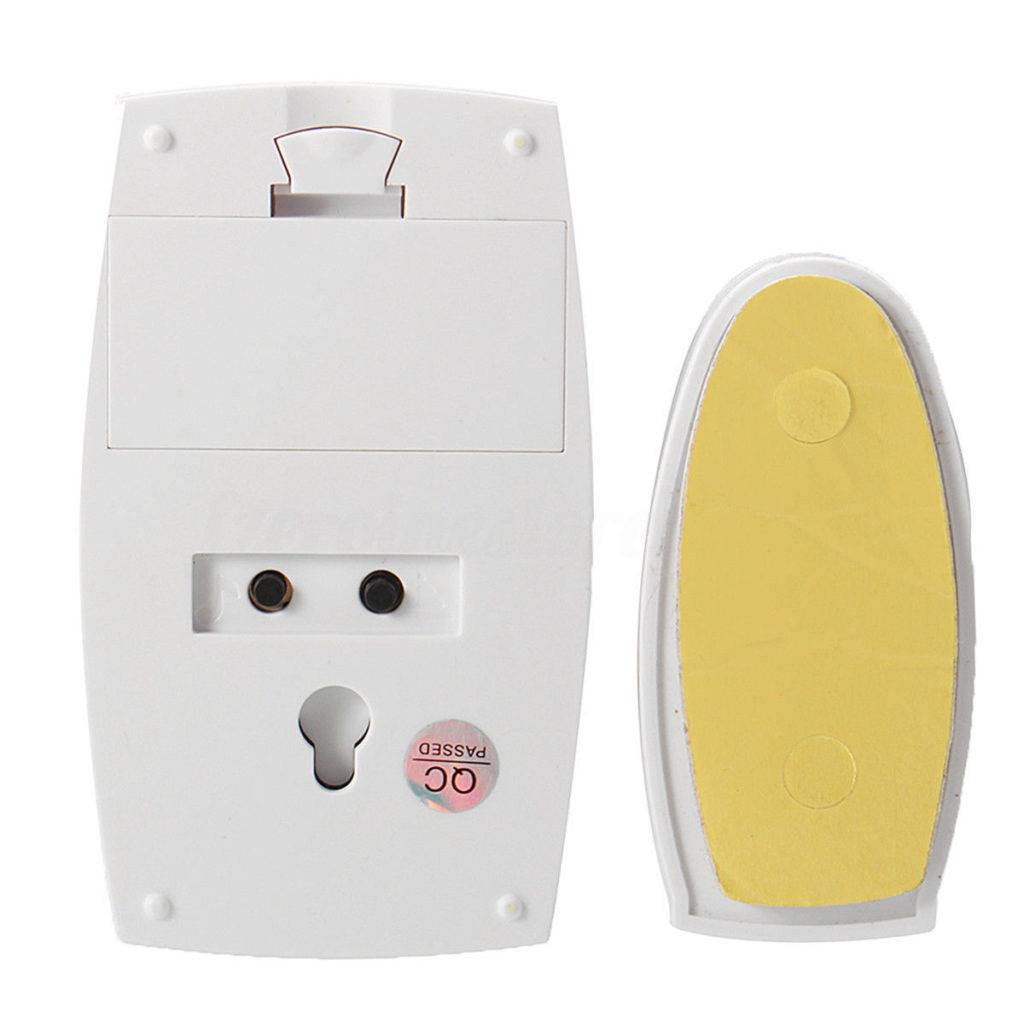

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Подписка на рассылку

В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.

Звонок электрический дверной – виды и особенности

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

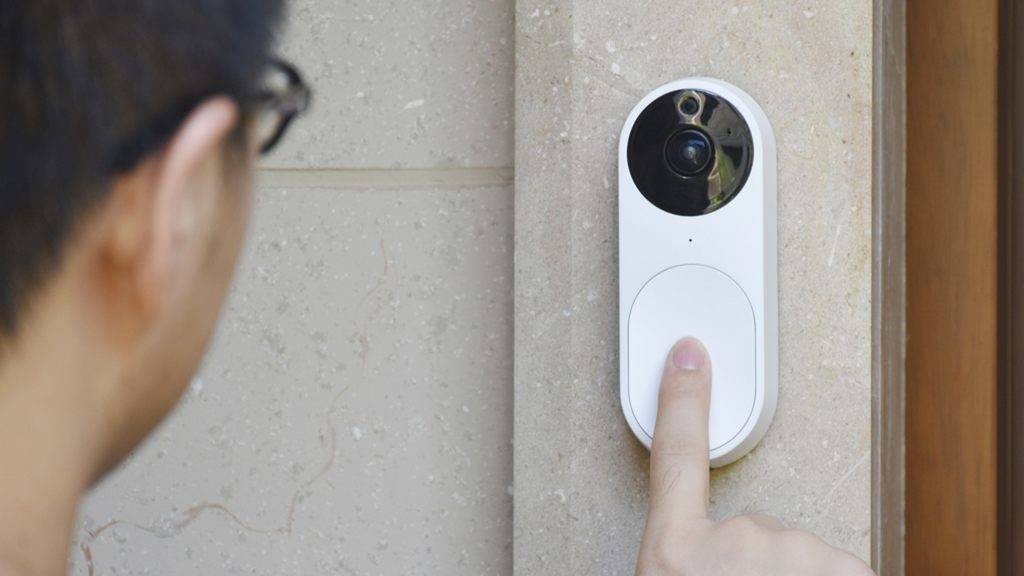

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

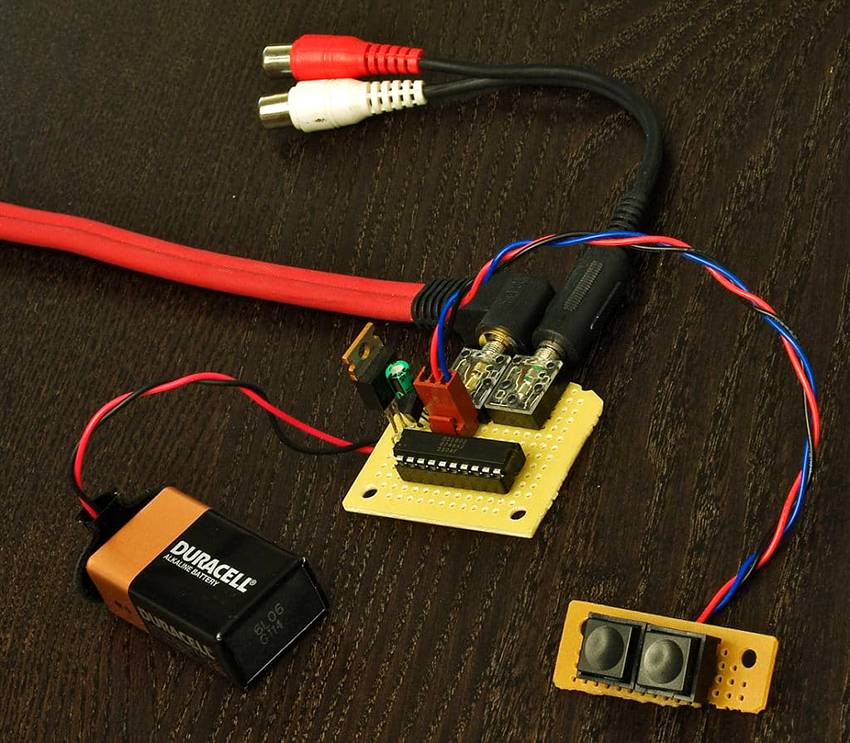

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Источник

Особенности монтажа


Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

  • индикаторную отвертку;
  • отвертку обыкновенную;
  • бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства


Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

  1. Нужно обесточить квартиру, выключив вводный автомат.
  2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
  3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
  4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
  5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

Беспроводное устройство


Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

  1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
  2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
  3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
  4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Лучшие модели

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.
