Преимущества использования радиаторов отопления Zehnder

Рабочие характеристики стальных радиаторов отопления

Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.

Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

  • Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
  • Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.


Изготовление стальных радиаторов отопления

  • Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
  • Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
  • Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.

Характерные черты батарей Зендер

Радиаторы отопления Zehnder выпускаются широким модельным рядом, но при этом все они обладают общими отличительными чертами. Они изготавливаются из высококачественной стали способной выдерживать длительные термические нагрузки, обладающей хорошей сопротивляемостью к механическим повреждениям. Используемая сталь и высокоточная лазерная сварка в местах стыка отдельных элементов, позволяет выдерживать рабочее постоянное давление до 10 бар, кратковременные гидравлические удары могут достигать 13-15 бар.

Для защиты от коррозии и негативных факторов окружающей среды, радиаторы обрабатывают специальным грунтом, и порошковой эмалью, запекаемой при высокой температуре. Такое покрытие обеспечивает однородный плотный слой, а также широкую цветовую гамму заводской продукции.

Виды

Принимая во внимание расположение секций в конструкции, трубчатые радиаторы бывают следующих типов:

  • горизонтальные;
  • вертикальные.

Исходя из форм отопительной конструкции, выделяют следующие радиаторы:

  • радиусные;
  • плоские;
  • угловые;
  • дизайнерские.

Радиусное устройство повторяет изгибы дуги, в плоском радиаторе секции расположены в ряд. Угловые приборы поделены на две секции, которые располагаются друг напротив друга под углом, а что касается дизайнерских радиаторов, то подобные модели примечательны своей оригинальностью, в таких моделях трубы могут быть изогнуты различным образом, например, повторять форму волны или быть круглыми.

Принимая во внимание способ монтажа трубчатых радиаторов, они могут быть следующих видов:

  • настенные;
  • напольные;
  • угловые.

Первый тип радиатора приобретается чаще всего, однако, по высоте изделие имеет ограничения. Напольные отопительные приборы устанавливаются на металлические крепежные элементы – ножки, угловые модели выпускают под заказ, крепление их выполняется к стене, количество поворотов подбирается индивидуально, в каждом конкретном случае. Как правило, сложная конфигурация прибора предполагает более высокую стоимость готового радиатора.

Подробнее о разновидностях радиаторов вы узнаете, посмотрев следующее видео.

Монтаж алюминиевых радиаторов отопления.

  1. Требования к установке. При монтаже отопительного прибора следует соблюдать следующие условия:

    Несмотря на заданные размеры могут существовать исключения. Батарея может располагаться вровень с подоконником (если окно слишком низко), но в этом случае нижний край радиатора должен быть не менее чем в 3 см. от пола. Для установки алюминиевого отопительного прибора используют специальные кронштейны для радиаторов в виде полочек и шпилек. В случае установки на полу существуют специальные подставки. На одну батарею должно приходится не менее 3 кронштейнов. Когда установка радиатора осуществляется в многоквартирном доме, следует заранее договориться об отключении контура от отопительной системы (домоуправление).

  2. Используемые инструменты и арматура. Для проведения монтажных работ вам потребуется следующий набор инструментов: пассатижи с кусачками, набор ключей, наждачная бумага, ёршик и смазка, труборез, сниматель для фасок. Так же возможно потребуется дрель для отверстий под кронштейны и соответствующие дюбеля. Помимо вышеперечисленных инструментов могут понадобиться следующие детали:

  3. Порядок осуществления монтажа:

    В том случае если нагрев батареи происходит быстро и в равной степени всех секций, то его установка совершена правильно.

Как правильно рассчитывается реальная теплоотдача батарей

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

  • tподачи = 184/2 + 10 = 102 °С;
  • tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Декоративные возможности трубчатых отопительных приборов

Трубчатые радиаторы выглядят очень изящно и легко. В продаже встречаются варианты в нестандартном исполнении. Например, полукруглой формы. Правда, такие модели стоят раза в три дороже, чем те, которые имеют обычную форму. Интересным дизайнерским решением можно назвать трубчатые радиаторы-скамейки.

Цветовая гамма трубчатых стальных устройств очень широкая. Чаще всего в продаже можно встретить батареи темные и светлые. Темные варианты улучшают отдачу тепла. Но многие потребители отдают предпочтение более интересным цветовым решениям. Например, бронза, металлик, лакированное дерево, перламутр, состаренная бронза и т.п. Хорошей эффективностью отличаются и хромированные изделия.

Такие модные стили в интерьере, как винтаж и лофт породили и другие интересные варианты исполнения радиаторов. Например, есть модели, в которых поверхность металла обрабатывается специальными средствами для повышения антикоррозионных свойств, а сверху покрывается прозрачным лаком.

В качестве дизайнерского оформления часто используют решетки на батареи. Такие элементы придают эстетичности, а также защищают радиатор от разных механических повреждений. Сетки продаются разных оттенков. При этом на решетки на радиаторы отопления цена от цвета не зависит.

Чугунные радиаторы

Этот тип батарей знаком, наверное, каждому с детства. Раньше во всех квартирах стояли исключительно чугунные радиаторы. Добротные и прочные, они не сдают своих позиций даже сейчас, хотя появилось множество новых типов. Чугунные радиаторы имеют большую пропускную способность, долго не остывают. Одной секции хватает на отопление большой комнаты. Выдерживают все испытания ржавой водой в трубах, перепадами давления, практически не корродируют даже в том случае, если в системе имеется воздух. В продаже сейчас есть как недорогие чугунные батареи обычного дизайна, так и рельефные литые радиаторы, которые больше похожи на произведение искусства, чем на отопительный прибор.

Характеристика модельного ряда оборудования производства Kermi (Германия)

Опросы потребителей показали, что в России относительно популярны оборудования компании Kermi (Германия) и особое внимание эти стальные батареи получили, благодаря:

  1. высокому уровню теплоотдачи и производительности. Так, один стальной блок Kermi выигрывает перед 10 алюминиевыми приборами;
  2. штампованному стальному листу, выступающему в качестве конструкционного материала, толщиной 1,25 мм, нагревательный элемент может выдержать предельное давление в системе и гидравлические удары;
  3. двойное окрашивание продлевает срок службы радиаторов Kermi Россия. Нагревательные элементы функционируют при любом показателе рН теплономителя;
  4. широкий модельный ряд и богатый ассортимент типоразмеров дают возможность потребителю России выбрать себе то, что ему нужно среди всего ассортимента товара батарей Kermi. А ведь панельным радиаторам свойственна цельная структура и в отличие от секционного оборудования, их длину нельзя увеличить или уменьшить на свое усмотрение;
  5. стальные панельные батареи Kermi используются со всеми видами труб – стальными, пластиковыми, медными. В случае с медными трубами – можно не бояться электрохимической коррозии, пластиковые конструкционные элементы никогда не потеряют целостности, при этом дополнительное оборудование, которое идет в комплекте с радиатором, обеспечит герметичное подключение.

Характеристика типоразмеров – панельных стальных батарей Kermi (Германия)

Стальные радиаторы отопления Kermi обладают высоким уровнем теплоотдачи.

В состав прибора входят две стальные панели, сваренные между собой. В них выдавлены каналы, по которым циркулирует теплоноситель. Для увеличения теплоотдачи с тыльной стороны каждой панели привариваются п-образные ребра. Они могут быть выполнены в несколько рядов, от этого зависит и размер радиатора, и его мощность. Вся конструкция сверху и сбоку закрывается декоративными планками. Они повышают декоративную ценность прибора.

Каждый панельный радиатор производства Kermi Россия имеет определенную маркировку. По ней можно определить и размер прибора, и его мощность, и строение.

Так, сегодня панельные батареи Kermi встречаются следующей маркировки. Батареи с маркировкой типа 10 указывает на наличие всего одной панели. Такой прибор отлично впишется в тесной прохожей малогабаритной квартиры. Далее следует тип 21 – имеет две панели, между которыми находится одно оребрение, тип 22 – две панели и два ряда ребристых конвекторов, тип 33 – соответственно три ряда ребер и три стальные панели.

Относительно размеров. В общем оборудование, производства Kermi (Германия) выпускается в высоту 300-900 мм, шириной – 400-3000 мм, глубина радиатора – 45-158 мм.

Обзор модельного ряда – стальных, панельных батарей от Kermi (Германия)

Приборы отопления Kermi сегодня на российском рынке можно найти в составе следующих линеек:

Радиаторы Kermi несколько дороже чем Purmo.

  1. Kermi FKO Россия – вариант с боковым подключением. Присутствуют все типоразмеры. Отличительной особенностью является не только боковое подключение, но и дополнительные конвекторы. Они повышают теплоотдачу Kermi FKO до 60%. Стальные панельные батареи отопления данного типа могут выпускаться как с гладкой, так и ребристой поверхностью. Уникальным является декоративный слой. Он состоит из сверкающего лакового покрытия (фосфат железа), грунтовка или нижний слой — катодная лакировка по методу катафорезного погружения и порошковое напыление в соответствии с DIN 55900FWA. Дополнительная комплектация радиатора – система крепежей (консоли, распорки, держатели), есть термовентильные конвекторы, доукомплектованные термоголовкой и термовентилем. Присутствуют заглушки и воздухоспускной клапан Маевского;
  2. Kermi FKV Россия – нижнее подключение и наружная резьба. Присутствуют все заявленные типоразмеры. Эти приборы отопления отлично подойдут для встроенной системы отопления, так как имеют нижнее подключение. Они могут выдержать давление до 10 атм. Двухслойная система окраски повышает прочность изделия. Kermi FKV для российского потребителя поставляется в комплексе с термостатическим клапаном, системой крепления, краном Маевского и заглушками;
  3. Kermi FTV Россия – нижнее подключение с обычной насеченной резьбой. Стальные пластины и ребра жесткости могут присутствовать в любом количестве. Эти панельные радиаторы поставляются в комплекте со стандартным набором дополнительного оборудования.

Важно! В отличие от продукции Purmo (Финляндия) панельные стальные батареи отопления Kermi (Германия) стоят несколько дороже

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

  • Трубчатые радиаторы;
  • Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка
Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

  • Боковое подключение;
  • Нижнее подключение;
  • Универсальное подключение.

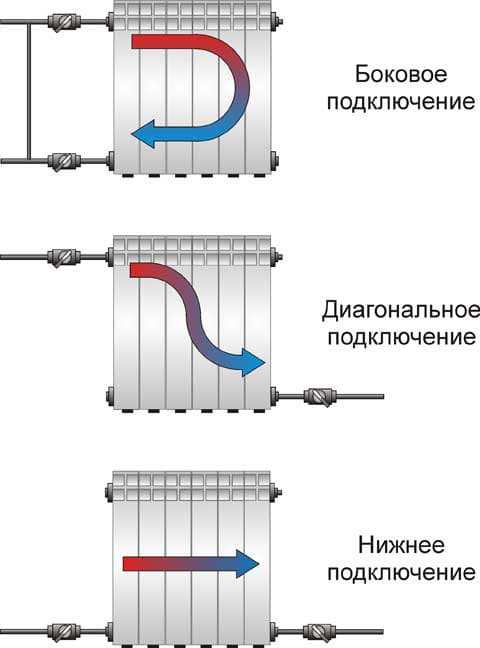

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.


Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.


Трубчатые стальные радиаторы отопления

Радиаторы для частного дома

В автономной отопительной системе не такие жесткие требования, так как ее обслуживает сам хозяин. Он может контролировать и давление, и заполненность системы. В частном доме можно использовать любые радиаторы. Но если вы предпочтете дешевые алюминиевые, то помните, что нельзя закачивать в них антифриз, так как металл быстро разрушится под воздействием кислотной среды. И так как антифриз обладает большой текучестью, то даже маленькая дырочка приведет к опустошению системы. А испарения антифриза вредны для здоровья. О недостатках стальных панельных батарей мы уже упомянули раньше. Здесь они тоже актуальны. По оценке экспертов, для автономной системы отопления больше всего подходят чугунные, биметаллические и стальные трубчатые радиаторы. Их можно устанавливать даже в системе с твердотопливным котлом, который топится не постоянно.

О качественных характеристиках, преимуществах и недостатках каждого типа стоит рассказать более подробно.

Особенности и устройство

Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах, это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Преимущества радиаторов Зендер

Разнообразие размеров и форм позволяет подобрать радиатор Зердер для каждого дома

Популярность трубчатых радиаторов оправдана их многочисленными преимуществами:

  • Применение качественных материалов и лазерной сварки обеспечивают надежность и долговечность конструкции.
  • Значительная площадь трубчатых батарей способствуют быстрому и равномерному прогреванию помещения.
  • Лаконичный дизайн и стойкое покрытие делают радиаторы универсальными приборами, вписывающимися в любой интерьер.
  • Разнообразие типоразмеров, вариантов подключения и цветового решения позволяет покупателю подобрать оптимальную модель для собственной системы отопления.
  • Особенности конструкции батарей обеспечивают возможность содержания их в чистоте.
  • Удобное крепление в комплекте с радиатором ускоряет монтажные работы.

Обзор рынка отопительных приборов

Ассортимент трубчатых стальных батарей очень широкий. Можно купить как обычный по дизайну радиатор, так и модель, которая представляет собой настоящее произведение искусства. Выбор фирм и моделей большой и разнообразный. Лучше всего покупать трубчатые радиаторы отопления российского производства: именно отечественные модели изготавливаются с учетом особенностей климата, качества местной воды, частых перепадов давления и других важных факторов.

Среди импортных моделей лучше отдавать предпочтение немецким, чешским, турецким, польским и итальянским производителям.

Чешские радиаторы

Рассматривая радиаторы отопления чешские, надо отметить хорошее качество продукции и сравнительно невысокую стоимость. Особенностью батарей чешского производства является запатентованная система установки интегрированных термостатических вентилей. Благодаря вентилю происходит регулировка температура по заранее выставленным параметрам. Среди трубчатых радиаторов чешского производства востребованы изделия Isan Atol.

Турецкие радиаторы

Неплохое качество и у турецких батарей. Но надо отметить, что в основном стальные радиаторы отопления Турция выпускает панельного типа. Цены вполне демократичные. Многие модели производятся по лицензии известных европейских производителей. Поэтому продукция в целом соответствует евростандартам качества.

Польские радиаторы

Недорогие батареи и у польских производителей. Надо отметить, что выпускает радиаторы отопления биметаллические Польша уже давно. Благодаря многолетнему опыту и усовершенствованной технологии производства, цены на отопительное оборудование низкие. В то же время технические характеристики и качество достаточно хорошие. Среди польских компаний, которые специализируются на производстве биметаллических радиаторов, можно назвать Termica.

Немецкие радиаторы

Высоким качеством отличаются радиаторы отопления трубчатые Zehnder от немецкого производителя. В зависимости от типа подключения, такие батареи могут быть разных видов: подключаемые к трубам горячего водоснабжения, для открытых систем водяного отопления и электрические.

Немецкая компания специализируется на производстве нестандартных отопительных приборов.

Есть максимально высокие и супернизкие модели. Цветовая гамма разнообразна – более 700 оттенков. Правда, стоимость на Zehnder радиаторы отопления очень высокая.

Долговечные, надежные изделия выпускает и швейцарско-германская компания Arbonia. Несмотря на замечательный дизайн, высокие технические характеристики и отличное качество, цена на радиаторы отопления Арбония вполне приемлема для российских покупателей.

Финляндские радиаторы

Привлекательным дизайном и хорошим качеством отличаются и радиаторы Purmo, произведенные в Финляндии. На радиаторы отопления Purmo цены зависят от конкретной модели и размера. Но, как правило, стоимость вполне доступная. Продукция отличается большим числом типоразмеров и способов установки. Подобрать подходящий вариант можно для любого помещения. Есть возможность заказа нетипового варианта батареи. Правда, на такие радиаторы отопления Пурмо цена будет несколько выше, чем на стандартную модель.

Китайские радиаторы

Более бюджетным вариантом можно назвать батареи Оазис китайского производства. Несмотря на доступность, изделие очень прочное, устойчиво к агрессивным веществам и не имеет ограничений в использовании. Некоторые модели изготавливаются с учетом особенностей российских теплосетей. На радиаторы отопления Оазис отзывы, как правило, хорошие. Компания также выпускает и биметаллические радиаторы отопления, о которых мы писали . Многие отмечают отличный обогрев и демократичную цену.

https://youtube.com/watch?v=r0jbGAs22l8

В каких случаях рекомендуется выбор трубчатого радиатора?

Стальные трубчатые радиаторы устанавливаются в больницах и поликлиниках. Они гигиеничны. Прибор не собирает пыль, об него нельзя пораниться, так как изгиб труб плавен. Устройства обладают высоким уровнем стойкости.

В загородных домах такая конфигурация станет удачным дополнением интерьера. Радиаторы отличаются быстрой реакцией при управлении и легко достигают заданной температуры.

Конвекционный прогрев устройства обеспечивает равномерное распределение тепла в помещении. Для жилого помещения такой прибор просто незаменим!

Оригинальность изготовления не знает границ. Самый обыкновенный радиатор может стать настоящим произведением искусства.
