Расчет количества арматуры для плитного фундамента

Преимущества плитных фундаментов

Использование такого основания предполагает наличие достоинств и недостатков. К плюсам относят:

большую площадь опоры, позволяющую монтировать ее на любой грунт;

отличную жесткость и высокую надежность – минимальна возможность размытия грунтовыми водами, деформирования;

отсутствие трещин, усадки постройки, так как цоколь – это единая конструкция с фундаментом и плитой первого этажа;

увеличение полезной площади за счет подвального помещения, подземного гаража;

долговечность – срок службы составляет до 150 лет;

при подвижках грунта дает равномерную осадку, что позволяет пользоваться им даже в сейсмически активных и зонах с глубоким промерзанием почвы;

расчет нагрузки плитного фундамента проводят для мало- и многоэтажного строительства.

При выборе такого вида основания рассматривают и его недостатки. К ним относят:

Высокие материальные и трудовые затраты (для глубокозаглубленного типа). Технология возведения требует качественных дорогих материалов и большого количества рабочих – на строительство уходит около 50% всего бюджета.

Обязательна солнечная и сухая погода для быстрого схватывания бетона.

Дополнительные расходы – при возведении на участке, где имеется склон, нужно заливать одновременно с плитой еще дополнительные железобетонные ребра или сваи с целью предотвращения сползания его по склону.

Расширение помещения в дальнейшем за счет сооружения технического подпола или подвального этажа – это сделать будет невозможно.

Так что стоит сразу обратить внимание на предпроектный этап – оценить расположение участка, его рельеф, а также создать предварительный план дома, чтобы учесть все нужды на те или иные помещения

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
  • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
  • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
  • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Пример расчета армирования свайного фундамента

Определим наиболее оптимальный и бюджетный способ армирования заливных свай круглого сечения диаметром 20 см (0,2 м).

Определим площадь сечения сваи:

S = ПR2 = 3,14 х (0,2 / 2)2 = 0,0314 м. кВ.

Минимальное суммарное сечение арматуры:

0,0314 / 1000 = 0,0000314 м.кв.

Путём деления полученного значения на табличные площади срезов арматуры различных диаметров, получим:

  • для стержней диаметра 6 мм — 2 шт;
  • 8 мм — 1 шт;
  • 10 мм — 1 шт;
  • 12 мм — 1 шт.

Результаты расчётов показывают, что двух стержней арматуры диаметром 6 мм вполне достаточно. Однако, армирование железобетонных изделий менее чем 3 прожилинами не рекомендуется, так как это резко снижает их прочность. В нашем случае самым дешёвым, но в то же время абсолютно отвечающим требованиям прочности выходом, будут 3 прутка диаметром 6 мм.

Особенности расчета толщины фундаментной плиты

В расчете толщины плитного фундамента учитываются следующие параметры конструкции:

  • расстояние (зазор) между арматурными сетками;
  • толщина слоя бетона над арматурой сеткой – верхним и нижним поясами;
  • толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

В противном случае величина изгибающего момента приведет к появлению трещин в фундаменте.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

Необходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2);

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок;

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05;

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см 2 :

  • 0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых;
  • 0,5 – для твердых и пластичных супесей, твердых глин;
  • 0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Приведем пример:

  • планируется построить здание общим весом 250 тонн;
  • тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см);
  • площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона. Он зависит от марки материала

Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

Технология возведения фундамента

Надежность монолитного основания зависит от качества бетонной смеси и грамотно выполненного усиления. Армирование плитного фундамента – это очень ответственный и сложный процесс, который выполняется непосредственно перед заливкой фундамента. Полностью все работы по изготовлению бетонного основания производят по таким этапам:

  • Очищается площадка, и производится разметка.
  • Выкапывают котлован нужного размера.
  • Формируют дренажную систему.
  • Засыпают и уплотняют основу из песка с гравием.

Подушка под фундамент из песка и щебняИсточник designwow.ru

  • Укладывают гидроизоляцию.
  • Собирают и фиксируют опалубку.
  • Устанавливают арматурный каркас и производят армирование основания.
  • Конструкцию заливают бетоном.

Действующие нормы регламентируют схемы обвязки монолитных фундаментов, которые применяют для постройки различных зданий. Усиленное бетонное основание стальными прутками – залог надежности будущей постройки. Прокладка арматуры улучшит такие характеристики фундамента:

  • усиливает прочность монолитного основания, дает способность воспринимать повышенные нагрузки;
  • предотвращает риски усадки постройки, которые связаны с недостаточной прочностью основы;
  • не допускает деформацию монолитного бетонного основания под воздействиями негативных факторов высокого уровня грунтовых вод.

Усредненные показатели для разных строений

Разброс допустимых значений толщины плиты монолитного основания достаточно невелик. В частном домостроении можно ориентироваться на следующие показатели:

Тип постройкиТолщина плиты, м
Легковесные постройки, садовые сооружения0,10–0,15
Кирпичные туалеты, гаражи, бани0,15–0,20
Одноэтажный каркасный, деревянный или пенобетонный дом0,20–0,25
Одноэтажный дом из кирпича или бетона0,25–0,30
Двухэтажный дом0,30–0,35
Кирпичный дом или постройка из других тяжеловесных стройматериалов в несколько этажей0,30–0,40

Приведенные в таблице значения позволяют оценить, как толщина плиты зависит от сложности и веса возводимого сооружения. Увеличивать толщину до 0,5 м нецелесообразно, поскольку конструкция потеряет основное преимущество «плавающей» плиты – возможность перемещения вместе с сезонными подвижками грунта. Точные показатели получают расчетным путем на этапе проектирования плитного основания.

Расчет арматуры для монолитной плиты


Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий. Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции. Во время создания составления проекта необходимо:

Во время создания составления проекта необходимо:

  • определить марку бетона
  • тип арматуры,
  • просчитать схему ее укладывания,
  • продумать систему изоляции от воздействия воды и тепла,
  • подсчитать, сколько стройматериала необходимо для проведения работ.

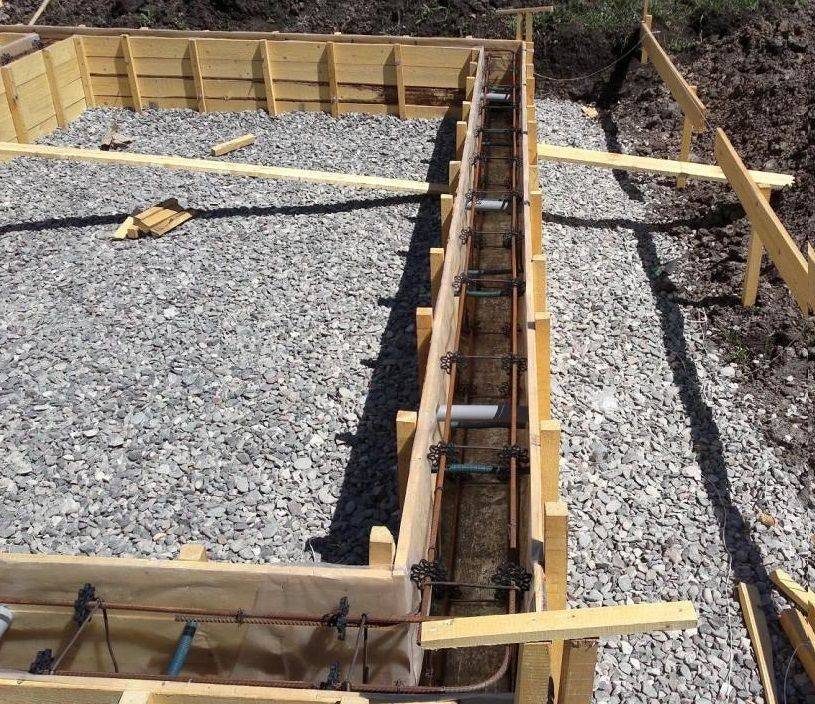

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

  • ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
  • выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
  • для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундамента

Алгоритм расчета:

  1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
  2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
  3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
  4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
  5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
  6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
  7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Подготовка исходных данных

Чтобы рассчитать правильно, нужно подготовить исходные данные, а именно:

  • знать схему армирования;
  • знать тип фундамента;
  • иметь представление о диаметре стержней.

Рекомендуется более подробно рассмотреть этот вопрос.

С учетом схемы армирования

Внедрение металлического каркаса в основание дома позволяет сделать обычный бетон устойчивее на сжатие в 50 раз, также это усиливает сопротивление растяжению и изгибу. Чтобы понять, какое количество потребуется для начала нужно знать, какая схема армирования будет использована. Различают следующие схемы:

  • Четырьмя прутами – подходит, если ширина основания менее 50 см.
  • Шестью прутами – актуальна, если ширина основания более 50 см.

Для ленточного основания используются вертикальные и горизонтальные прутья

Чтобы вычислить их количество, важно знать глубину залегания каркаса, а также длину и ширину ленты. Кроме того, у ленточных оснований могут быть углы сопряжения более 160 градусов, поэтому придется использовать дополнительные стальные прутья

Здесь также есть угловые и примыкающие соединения, количество которых нужно учитывать.

При схеме армирования плитного фундамента таких соединений нет, но есть нюанс: тут понадобится большое количество металлических стержней из-за крупных размеров самой плиты. Шаг при такой схеме между прутьями должен составлять не более 20 мм.

В столбчатых фундаментах делают продольно-поперечный каркас, который состоит из 4 продольных прутьев и соединяющих их поперечных перемычек. Металлический каркас в данном случае будет иметь квадратную форму.

В зависимости от диаметра материала

Количество арматуры от диаметра не зависит, так как каждый элемент кладется друг от друга с определенным шагом. Например, для одной схемы армирования понадобится один диаметр, а для другого вида фундамента могут быть использованы разные по размеру прутья.

Важно обеспечить правильный шаг расположения прутьев в обвязке. Грамотный выбор расстояния между арматурой способствует нормальной заливке бетона в последствии и обеспечивает долговечность и надежность конструкции

Согласно правилам, площадь сечения продольных армирующих элементов на срезе должна быть не менее 0,1%. Это означает, что площадь прутьев по отношению к общей площади фундамента в разрезе должна соотноситься как 0,001 к 1.

Существуют таблицы, в которых прослеживается зависимость диаметра прутьев от их количества. Например, в некоторых сводах говорится, что для площади сечения 2,4 см2 можно использовать или 2 стержня по 14 мм, или 3 стержня по 12 мм

Чтобы избежать ошибок, важно знать длину стороны основания. Если она составляет более 3 метров, то минимальный диаметр арматуры для такого сечения будет 12 мм – от этого и стоит отталкиваться

Последовательность установки монолитной плиты

Для обеспечения сохранности железобетонной плиты в течение длительного срока, она должна располагаться на подушке из песчано-щебенчатой смеси, и защищена утеплителем и гидроизолирующим слоем. Общий ход работ можно разделить на следующие этапы:

  1. предварительная очистка строительного участка от растительности и посторонних предметов;
  2. выкапывание котлована, параметры которого рассчитываются согласно СНиП, с учетом массы здания и особенностей грунта;
  3. дно котлована оснащается канавами для дренажа, поверхность канав покрывается геотекстильным материалом;
  4. по всей площади котлована засыпается песчаный слой толщиной 30 см, поверх него размещается 20-сантиментровый слой щебня;
  5. поверх образовавшейся подушки укладывается дополнительная прокладка из рубероида;
  6. монтаж опалубки, состоящей из досок толщиной 2 см, скрепленных вместе гвоздями за зафиксированными наружными подпорками;
  7. возведение армирующего каркаса, расстояние между металлическими прутками и деревянной опалубкой не должно быть меньше 5 см;
  8. после заливания бетона, его обработки и застывания проводится демонтаж опалубки и начинаются основные строительные работы.

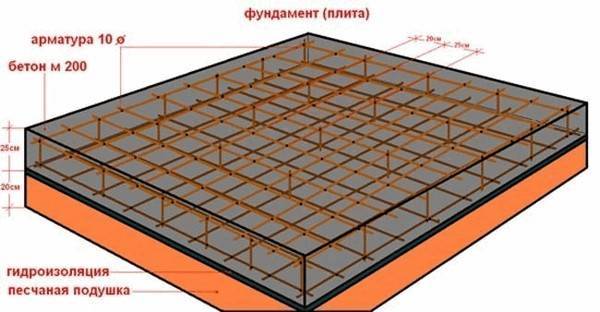

Вычисление количества арматуры

Это еще один важный элемент, который входит в расчет плиты фундамента под ТП. Его проводят с учетом требований СНиП 52-01-2003 по определению класса, сечения и количества прута.

Каркас делают перпендикулярно, если толщина основания больше 20 см, сетку закладывают в верхнем и нижнем слоях. Без этого бетон дает трещины при изменениях грунта, что приводит к деформации и разрушению постройки.

Нужное количество определяют по простой схеме:

Для плиты размером 8х8 м со стандартным размером ячеек 0,2 м число прутьев – 40 (8:0,2) + 1 = 41.

В сетке есть перпендикулярные штыри, значит, результат умножаем на 2, получаем 82.

Перед тем как рассчитать плитный фундамент с нужным количеством арматуры, учитывайте, что он состоит минимум из 2-х слоев. Поэтому 82 умножаем на 2 = 164. Если в будущей конструкции предполагается больше слоев, увеличиваете число на их количество, а не на 2. Получаем результат: для плиты 8х8 метров нужно 164 прута.

Не забудьте об определении длины соединительных стержней и их общего метража.

Для плитного типа оснований используют арматуру с ребристой поверхностью. Под конкретную постройку выбирают шаг армирования и толщину прута.

Чтобы сделать расчеты правильно, проектировщики используют программное обеспечение. В этом им помогают:

CADProfi Архитектура и другие.

Подобный софт дает множество возможностей, таких как рассчитать нагрузку на плиту фундамента под дом, определить нужный объем материалов, создать и автоматически обновлять спецификацию материалов и 3D-прототип будущей конструкции и получить необходимую документацию.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

  • водонасыщенность;
  • несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

  • бурение скважин;
  • лабораторные исследования;
  • разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

  • шурфы;
  • скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки

Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

Тип исследуемого грунтаОптимальное удельное давление на грунт, кг/см2
Песок пылеватый и мелкий0,35
Песок средней крупности0,25
Супесь*0,50
Суглинок0,35
Пластичная глина0,25
Твердая глина*0,50

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Как рассчитать плитное основание под дом?

Расчет плиты фундамента сводится к определению толщины монолита. Чтобы получить искомое значение, нужно выполнять ряд последовательных действий:

  1. Определить тип грунта под будущим зданием.
  2. Посчитать суммарные нагрузки от сооружения, с учетом веса снежного пласта на крыше и приблизительного веса людей.
  3. Рассчитать удельное давление конструкции на грунт.
  4. Найти оптимальный объем и определить потребность в количестве бетона.
  5. Округлить полученное значение до числа, кратного 50 мм. Сравнить полученные характеристики со справочной информацией (разбег не должен быть больше 25%).
  6. Выбрать марку бетона.
  7. Проверить условие сохранения устойчивости плиты на опрокидывание.

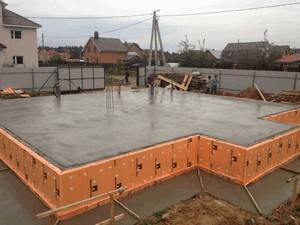

Что такое плитный фундамент

Говоря простыми словами, плитный фундамент это железобетонная плита, которая устанавливается под все здание или отдельную его часть. Отличительной чертой данной конструкции является неглубокое заложение.

Плитный фундамент может быть, как монолитным, так и сборным – состоять из нескольких одинаковых плит, соединяющихся между собой. Каждый из этих вариантов обладает и преимуществами, и недостатками. Монолитный отличается высоким уровнем прочности, надежности и жесткости. А при использовании сборного требуется наличие специальной техники для транспортировки и укладки плит при монтаже конструкции и других работ. Но сборные модели более быстрые в установке, так как отсутствует необходимость заливки бетона, монтажа опалубки и арматуры.

У плитного фундамента есть еще и дополнительное название – плавающий. Такое наименование обусловлено тем, что при любых подвижках почвы (пучение, осадка грунта), вместе с ней смещается и плита. При этом не возникает локальных деформаций – даже в сборном фундаменте плиты жестко скреплены между собой и устойчивы к постоянным механическим нагрузкам.

Разновидности «плавающего» фундаментаИсточник pallazzo.su

Если вы собираетесь устанавливать мелкозаглубленный плитный фундамент, то учитывайте, что его вверх одновременно является черновым полом первого этажа. При таком типе основания отсутствует возможность возведения подвального помещения.

Этапы строительных работ

Участок, отведенный под застройку, следует защищать от дождевой воды, для чего устраиваются водоотводящие траншеи. Потом приступают к выполнению разметки под рытье котлована.

Дно должно располагаться строго горизонтально, для чего проводится контроль с помощью нивелира. Глубина нами уже определена. Как правило, плита готового фундамента должна возвышаться над земной поверхностью сантиметров на пятнадцать или больше. Весь плодородный слой почвы удаляется, что тоже оказывает влияние га глубину устройства котлована.

На дне расстилается геотекстиль, насыпается песчаная подушка и слой щебенки. Засыпка выполняется послойно, материал смачивается и утрамбовывается, так как от этого зависит эксплуатационный срок фундамента.

Заливается слой тощего бетона, чтобы получить ровную поверхность.

После того, как растворная масса застынет, укладывается гидроизоляционный материал. Как правило, для этого применяют рулоны рубероида или жидкий битум. Полоски накладываются с напуском, участки которых обрабатываются газовой горелкой.

Устанавливается опалубочная конструкция. Высота ее не слишком большая, особых сложностей работа не вызывает. Щиты изготавливаются из досок или фанерного материала

Отдельное внимание уделяется выравниванию верхнего края по одной горизонтали

В качестве утеплительного материала используют экструдированный пенополистирол, толщина которого достигает пяти – десяти сантиметров. Стыковочные участки проклеиваются скотчем, чтобы здесь не протекало цементное молочко.

Готовится по площади будущего основания каркас из арматуры, закладывается в опалубку двумя рядами.

Выполняется бетонирование, для чего следует заказать необходимое количество раствора на заводе с доставкой на площадку.

Расчет диаметра и количества арматуры

Сечение арматурного материала, используемого для устройства армированного ленточного монолитного фундамента, считается важным показателем, и определять его следует заблаговременно.

Для этого существует определенная методика:

  • длина плиты умножается на ее высоту, чтобы определить ее сечение;
  • вычисляется допустимый диаметр прута, для чего сечение плиты следует разделить на минимальный показатель армирования (в процентах);
  • определяется площадь прутьев в ряду;
  • имея данные по длине плиты и шагу размещения арматурных стержней, определяется их минимальное значение сечения.

Чтобы выполнить расчет количества арматуры, необходимой для армирования, пользуются несложной схемой.

Зная параметры плиты, их делят на значение стандартной ячейки, чтобы уточнить количество стержней. К полученному числу прибавляют дополнительный прут.

Чтобы получить каркасную сетку, потребуется укладка поперечного материала для армирования, так что полученное значение увеличивается в два раза.

Каркас состоит из двух рядов, так что окончательный результат вновь увеличивается вдвое, и у нас получается искомое количество стержней.

Как правило, стальные прутья поставляются шестиметровыми отрезками, поэтому легко определить, сколько погонных метров материала потребуется.

Элементы вертикального соединения определяются аналогично. Для уточнения параметра длины соединительного элемента необходимо знать высоту плиты, от которой отнимаются два расстояния, отделяющие концы арматуры от верхней и нижней поверхности. Остается подсчитать общую длину, сложить все данные и получить окончательный результат.

Выбор арматуры

Для проведения качественных работ по армированию, необходимо не только знать, как вязать арматуру, но и иметь представление о ее свойствах. Для фундамента потребуется выбор арматуры определенного диаметра, который должен соответствовать толщине плиты (минимум 0,3% от расчетной площади сечения).


Типовой расчет арматуры для монолитно-плитного фундамента толщиной менее 3 метров предполагает использование 10-миллиметровых прутков. При возрастании толщины плиты следует выбрать арматуру, диаметр которой варьируется в пределах 12-16 мм. Зная, объем задействованных прутков можно вычислить массу необходимого материала, используя калькулятор расчета.

Преимущества и недостатки

Основным достоинством плитного фундамента является значительна площадь опоры, за счет чего понижается давление на грунт и снижается возможность деформации стен и других несущих конструкций здания. К другим преимуществам такого рода основания несомненно относятся длительный срок эксплуатации, безопасность применения, быстрый и простой монтаж, устойчивость к грунтовым и наземным водам, а также возможность строительства цокольного этажа и одновременное использование плит в качестве основы для пола первого этажа. Но все это возможно только если был произведен правильный расчет фундаментной плиты.

Монолитный фундамент это одновременно пол первого этажа Источник domsumom72.ru

Единственным, немаловажным недостатком плитного фундамента является его высокая стоимость. Однако высокая цена обычно оправдана – ведь это высоконадежная, долговечная, прочная конструкция с отменными техническими и эксплутационными свойствами.

Расчёт арматуры в столбчатом фундаменте

Фундаменты такого типа армируются, в зависимости от выбранного вида конструкции, либо одним каркасом из вертикальных рабочих стержней, либо с добавлением к каркасу горизонтальной опорной сетки.

Расчёт арматуры столбчатого фундамента.

В качестве рабочей арматуры используют пруты периодического сечения класса АIII диаметром 10-12 мм., в качестве конструктивной – гладкую проволоку диаметром порядка 6 мм. Площадь подошвы столбчатого фундамента, глубина его заложения и количество столбов зависят от вида грунтов, конструктивного решения постройки и величины передаваемой на грунт нагрузки от здания.

Обычно для армирования каркаса достаточно четырёх вертикальных прутков, связанных по вертикали проволокой с шагом 200 мм. В случае же с добавлением сетки подошвы фундамента, её изготавливают из арматуры класса AIII с размером ячейки 20х20 см. Такой относительно некрупный шаг рабочей арматуры обусловлен необходимостью предотвратить продавливание подошвы фундамента его верхней столбчатой частью под воздействием нагрузок. Сетка и вертикальный каркас соединяются между собой гладкой проволокой диаметром 6-8 мм.

При монтаже каркаса в опалубку нельзя забывать о необходимости устройства защитного слоя бетона порядка 25 мм. для обеспечения долговечности конструкции.

Подсчёт необходимого объёма материала прост – количество потребной на один каркас арматуры умножают на количество столбов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
