Расчет калорифера: классификация, плюсы и минусы, конструкция и подсчеты

Содержание

Строительные компании нередко предлагают покупателям квартиры, в которых отсутствует разводка классического водяного отопления, предлагая решить этот вопрос самим владельцам жилья. Широкий ассортимент систем и отопительного оборудования позволяет решить возникшую проблему несколькими разными способами, в зависимости от того, в каких климатических условиях вы живете и какими возможностями в части источника энергии для обогрева располагаете.

Конечно, хорошо, когда есть возможность использовать для нагрева теплоносителя газ в силу его дешевизны. Но так как такая возможность есть далеко не везде, приходится рассматривать другие варианты, например, отопление приборами, работающими на электричестве: конвекторами, электрокаминами, системами теплого пола и так далее.

При выборе отопительной системы и приборов важнейшим вопросом является определение количества обогревателей и их мощности, необходимой для создания комфортного микроклимата в каждом из помещений. Займемся решением этого вопроса.

Виды электрических обогревателей, их отличия друг от друга

Электрические обогреватели бывают разных видов, каждый из которых имеет свои преимущества, недостатки, принцип и скорость действия.

Перечислим некоторые из них:

Тепловой вентилятор – такое устройство чем-то напоминает обычный вентилятор, однако перед его лопастями помещена накаливающаяся спираль, которая обеспечивает обогрев той части комнаты, на которую направлен поток воздуха. Несмотря на то что тепловентилятор достаточно эффективен, он не предназначен для постоянного обогрева помещения. Существенный недостаток такого устройство – краткосрочность результата от его воздействия на окружающую среду.
Обогреватель из керамики по принципу действия очень похож на тепловентилятор, только в качестве нагревателя выступают керамические пластины. Подобные модели работают на газе и от электросети, бывают напольные, настенные и даже настольные. Основным преимуществом керамического обогревателя является сохранение влажности в помещении.
Радиатор масляного типа справляется с нагревом воздуха в очень короткие сроки, однако его не стоит приобретать, если в доме есть животные или маленькие дети, поскольку и те, и те рискуют обжечься. Такой прибор считается не самым экономичным вариантом – он расходует много электроэнергии.
Электрические модели нагревают воздух до нужной температуры достаточно быстро, а сами остывают медленно. В основе принципа работы этих устройств – конвекция. В нижней части прибора расположены детали, всасывающие воздух, нагрев происходит за счет работы ТЭНа – трубчатого электронагревателя, от площади которого напрямую зависит объем разогретого газа. Именно поэтому ТЭН часто производят с ребристой поверхностью. Преимущество конвектора перед масляным обогревателем состоит в том, что температура теплоносителя повышается с большей скоростью, а значит, не придется ждать, пока в комнате потеплеет. Кроме того, эти устройства гораздо компактнее. Особенно популярны настенные модели.
Инфракрасный обогреватель. Работа устройств этого вида основана на электромагнитном излучении – при этом нагреваются сначала предметы, попадающие под воздействие волн, а затем – сам воздух. Конструктивными элементами прибора также выступают ТЭНы. Другой вариант – открытые спирали, иногда защищенные кварцевыми трубками, либо металлические сетки, пластиковые панели с отверстиями или карбоновое покрытие. В комнатах обогреватель защищают прозрачными перегородками или металлическими сетками. Инфракрасные обогреватели бывают разных типов. В зависимости от длины волн их делят на коротковолновые, средне- и длинноволновые, от источника энергии – электрические, газовые, дизельные и водяные, от способа установки – передвижные и стационарные.

Разновидности теплоносителей

Следует выделить четыре метода нагрева приборов. Часто в качестве основного сырья служит:

1. огонь;
2. вода;
3. пар;
4. электричество.

Отопление на основе воды является преимущественным из-за его невысокой стоимости. На обслуживание прибора необходимы минимальные средства. Существенные трудности может вызвать монтаж оборудования, поэтому воспользоваться им в городской квартире не удастся. Теплообменники этого вида быстро вырабатывают нужную температуру.

Электрические модели бывают настенными или навесными. Они представляют собой плоские конструкции и могут устанавливаться на пол в нужном месте. Корпус таких приборов напоминает радиатор. Модели укомплектовываются отводными пластинами, крыльями, вставками аэродинамического характера.

Канальный прибор нагревает воздух за счет циркулирующей внутри устройства горячей воды, воздуха или пара. Приборы этого вида устанавливаются в вентиляционные каналы, выпускаются они прямоугольной или круглой формы.

Отопление помещений водяным калорифером с вентилятором

1.1

Принцип работы

Сущность работы водяного устройства схожа с тепловым калорифером бытового значения. Воздух нагревается в таком же диапазоне и за то же самое количество времени. Только функцию электрической спирали в такой установке выполняет набор из металлических трубок. Они необходимы для передвижения воды и отдачи тепла помещению. Жидкость является частью отопительной системы и ее разогревать дополнительно не требуется.

Процесс нагрева воды в конструкции выглядит таким образом:

1. Вода прогревается до необходимой температуры (до +180 градусов) и поступает в теплообменник из труб. Последнее устройство выглядит как конструкция из небольших стальных, алюминиевых, биметаллических или медных трубок.
2. В момент прохождения через эти элементы воздух нагревается.
3. Входящий в состав приспособления вентилятор распределяет воздушные массы по помещению и способствует их обратному движению к прибору.

Стандартное устройство калорифера на воде представляет собой смесь вентилятора, теплообменника и конвектора. Его разрешается использовать в производственных помещениях. В коттеджах допустимо применять эту систему при соблюдении правильной обвязки и установки современного вентиляционного устройства.

Водяной и электрический калорифер для приточной вентиляции

1.2

Преимущества и недостатки

Особо рентабельным способом отопления для больших предприятий с собственной системой теплоснабжения является использование калориферов для приточной вентиляции. Среди очевидных плюсов следует выделить:

1. Простоту проведения монтажных работ.
2. Быстрый обогрев помещения.
3. Безопасность в процессе эксплуатации.
4. Допустимость регулировки температуры и силы воздушной струи.
5. Оригинальный дизайн устройства.

Основные затраты возлагаются на владельца помещения только в момент покупки оборудования. В период использования агрегата его хозяин не понесет больших материальных потерь. Итоговая цена готовой конструкции зависит от технических характеристик и комплектации.

К основному минусу следует отнести невозможность применения калориферного отопления в городских квартирах. В таких помещениях используются только электрические устройства. Также устанавливать эти приспособления запрещено в помещениях с температурой менее 0 градусов.

Автоматика для управления приточной системой вентиляции

Эффективность использования калориферов вместо радиаторов отопления

Циркулирующий по радиаторам водяного отопления теплоноситель, передает тепловую энергию окружающему воздуху путем теплового излучения, а также посредством движения конвекционных потоков нагретого воздуха вверх, поступления остывшего воздуха снизу.

Калорифер, кроме этих двух пассивных способов передачи тепловой энергии, прогоняет воздух через систему нагретых элементов с гораздо большей площадью и интенсивно передает им тепло. Оценить эффективность калориферов и вентиляторов позволить простой расчет стоимости установленного оборудования для одних и тех же задач.

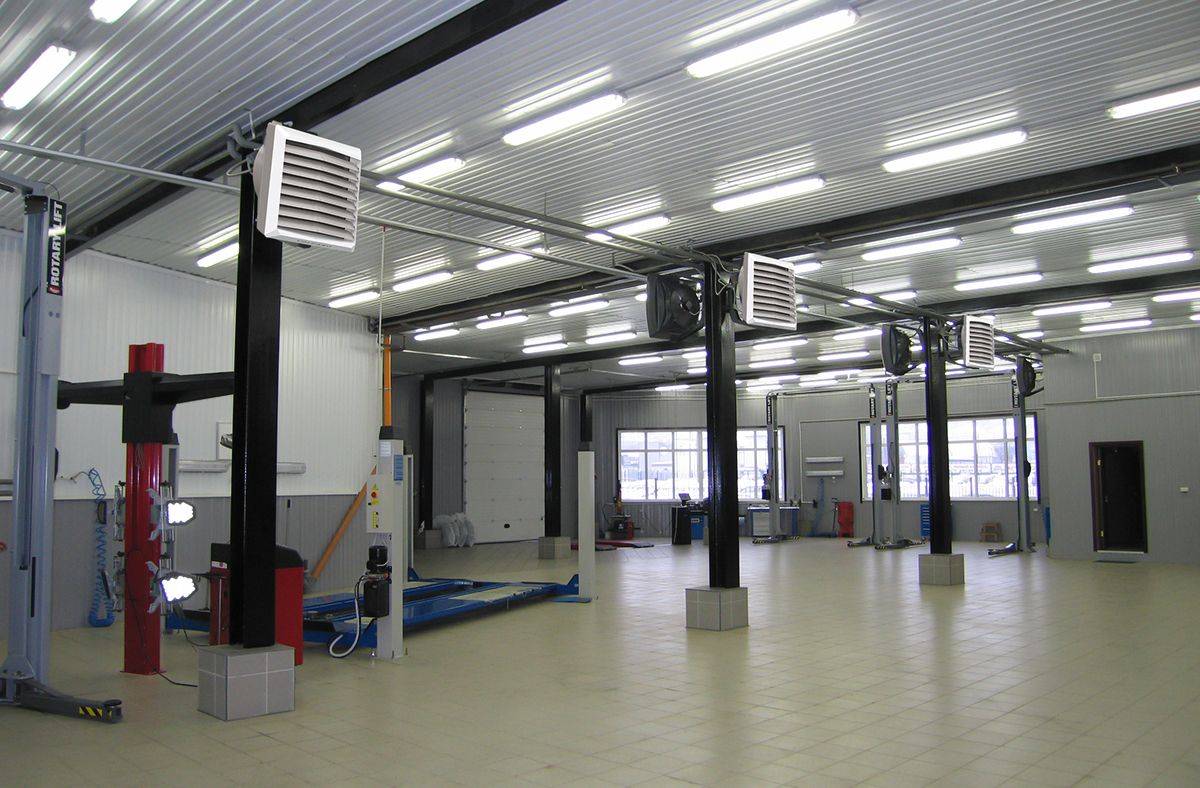

Пример отопления калориферами помещения сервиса технического обслуживания автомобилей.

Например, необходимо сравнить стоимость радиаторов и калориферов для отопления выставочного зала автосалона с учетом выполнения норм СНИП.

Теплотрасса одна и та же, теплоноситель одной температуры, обвязку и монтаж при упрощенном расчете затрат на основное оборудование можно не учитывать. Для несложного расчета берем известную норму 1 кВт на 10 м2 отапливаемой площади. Зал площадью 50х20 = 1000 м2 минимально требует 1000/10 = 100 кВт. С учетом запаса в 15% расчетная минимально необходимая теплопроизводительность отопительного оборудования – 115 кВт.

При использовании радиаторов. Берем одни из наиболее распространенных биметаллических радиаторов Rifar Base 500 x10 (10 секций), одна такая панель выдает 2,04 кВт. Минимально необходимое количество радиаторов составит 115/2,04 = 57 шт. Сразу стоит учитывать, что разместить в таком помещении 57 радиаторов неразумно и практически невозможно. При цене прибора на 10 секций в 7 000 рублей, затраты на покупку радиаторов составят 57*7000 = 399 000 рублей.

При отопления калориферами. Для отопления прямоугольной площади с целью равномерного распределения тепла делаем подбор из 5 водяных калориферов Ballu BHP-W3-20-S производительностью 3200 м3/час каждый с близкой суммарной мощностью: 25*5 = 125 кВт. Затраты на оборудование составят 22900*5 = 114 500 рублей.

Основная область применения калориферов – организация отопления помещений с большими пространствами для движения воздуха:

производственные цеха, ангары, склады;
спортивные залы, выставочные павильоны, ТРЦ;
сельскохозяйственные фермы, теплицы.

Компактное устройства, позволяющие быстро нагревать воздух от 70°C до 100°C, легко встраиваемые в общую систему автоматического управления отоплением целесообразно использовать в сооружениях с надежным доступом к теплоносителю (воде, пару, электроэнергии).

Теплоотдача радиаторов отопления: сравнение показателей и способы расчета

Преимуществами водяных калориферов являются:

Высокая рентабельность использования (низкая стоимость оборудования, высокая теплоотдача, легкость и дешевизна монтажа, минимальные эксплуатационные расходы).
Быстрый нагрев воздуха, легкость изменения и локализация потока тепла (тепловые завесы и оазисы).
Надежность конструкции, легкость автоматизации и современный дизайн.
Безопасность в применении даже в зданиях с повышенной опасностью.
Крайне компактные размеры при высокой теплопроизводительности.

Недостатки этих приборов связаны со свойствами теплоносителя:

При температуре ниже нуля, калорифер легко заморозить. Не слитая вовремя вода из трубок может их порвать в случае отключения от магистрали.
При применении воды с большим количеством примесей тоже можно вывести прибор из строя, поэтому использование в быту без фильтров и подключение к центральной системе – нецелесообразны.
Стоит отметить, что калориферы сильно сушат воздух. При использовании, например, в выставочном зале, необходима увлажняющая климатическая техника.

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Классификация калориферов

Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые.

Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.

Наиболее популярны паровые и водяные калориферы. Как первые, так и вторые по форме поверхности делятся на 2 подвида: ребристые и гладкотрубные. Ребристые калориферы по геометрии ребер бывают пластинчатыми и спирально-навивными.

Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе

По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется.

В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:

СМ — самая малая с одним рядом труб;
М — малая с двумя рядами труб;
С — средняя с трубами в 3 ряда;
Б — большая, имеющая 4 ряда труб.

Водяные калориферы в процессе эксплуатации выдерживают большие температурные колебания — 70-110⁰. Для хорошей работы калорифера этого типа вода, циркулирующая в системе должна быть нагретой максимум до 180⁰. В теплое время года калорифер может выполнять роль вентилятора.

Что нужно знать еще?

Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.

Конструкция отопительного прибора

Параметры режима работы устройства прописываются в его паспорте, и чтобы оно порадовало вас верной и долгой службой, необходимо брать их во внимание. Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны

Помимо этого расчет и монтаж такого оборудования удобны и несложны

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.

Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.

Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях

Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации. Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности

Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.

Базовые данные

Точный теплотехнический расчет довольно сложен, и его делают специалисты при проектировании системы отопления. Если заказать его проблематично, то простой расчет можно сделать самостоятельно.

Для его выполнения необходимо иметь базовую информацию:

Изначально нужно знать размеры помещения, где будут устанавливаться радиаторы отопления:

Длину.
Ширину.
Высоту.

Затем нужно определиться с выбором батарей:

стальные пластинчатые;
чугунные;
биметаллические;
алюминиевые.

В технической документации на каждый радиатор в характеристиках от завода-изготовителя значится тепловая мощность прибора. Это то количество тепла в ваттах, которое может выделить 1 модульный элемент секции за 1 час.

Для справки — один ватт равнозначен 0,86 калорий тепла.

Чтобы рассчитать мощность радиаторов, необходимо воспользоваться нормативными значениями теплоотдачи каждой секции, а именно:

Для чугунных батарей советского производства — 160 Вт.
Алюминиевых с межосевой высотой в 500 мм — 200 Вт.
Стальных панельных неразборных при длине 500 и 800 мм соответственно 700 и 1500 Вт.

Плюсы и минусы отопления с калорифером

Система обогрева дома, основывающаяся на подаче прогретого до установленной температуры воздуха непосредственно в дом, представляет особый интерес для владельцев собственного жилья.

Такая конструкция отопительной системы состоит из следующих важных узлов:

калорифера, выступающего в роли теплогенератора, подогревающего воздух;
каналов (воздуховодов), по которым поступают нагретые воздушные массы в дом;
вентилятор, направляющий хорошо прогретый воздух по всему объему помещения.

Преимуществ у системы такого типа много. К ним относится и высокий КПД, и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, и возможность объединить ее с климатической системой, и малая инерционность, в результате чего прогрев больших объемов происходит очень быстро.

Галерея изображенийФото из Калорифер — нагревательный прибор, предназначенный только для обработки воздушного потока без изменения влажности обрабатываемой массыКалориферами оснащаются системы воздушного отопления и кондиционирования, осуществляющие подмес свежей порции воздуха с улицы к циркулирующему внутри потокуВ системах воздушного отопления нагреваемый калорифером воздух нагнетается в помещение при помощи вентилятораВеским плюсом использования калориферов считается их возможность в максимально быстром темпе обогреть большие по площади и объему помещения, в том числе цеха, торговые комплексы, складыОборудование для нагревания воздухаСистема кондиционирования с калориферомВоздушное отопление с калориферомБыстрый обогрев больших площадей

Для многих домовладельцев недостатком является то, что монтаж системы возможен только одновременно со строительством самого дома и затем дальнейшая модернизация ее невозможна.

Минусом является и такой нюанс, как обязательное наличие резервного питания и потребность в регулярном техническом обслуживании.

У нас на сайте есть более подробные материалы по устройству воздушного отопления в доме и коттедже. Рекомендуем вам ознакомиться с ними:

Воздушное отопление своими руками: все про воздушные системы отопления
Как устроить воздушное отопление загородного дома: правила и схемы сооружения
Расчет воздушного отопления: основные принципы + пример расчета

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Способы обвязки калорифера

Обвязку калорифера приточной вентиляции выполняют несколькими способами. Расположение узлов напрямую связано с местом установки, техническими характеристиками и используемой схемой воздухообмена. Чаще всего применяют вариант, в котором предусмотрено смешивание удаляемого из помещения воздуха с поступающими воздушными массами. Реже используют замкнутые модели, в которых рециркуляция воздуха происходит только в пределах одного помещения без смешивания с воздушными массами, поступающими с улицы.

Если работа естественной вентиляции хорошо отлажена, то в этом случае целесообразна установка приточной модели с нагревателем водяного типа. Его подключают к отопительной системе в точке воздухозабора, чаще всего находящейся в подвальном помещении. Если есть принудительная вентиляции, то нагревательное оборудование устанавливают в любом месте.

В продаже можно найти готовые обвязочные узлы. Они отличаются вариантами исполнения.

В комплект входит:

насосное оборудование;
обратный клапан;
очистительный фильтр;
балансировочный вентиль;
двух- или трехходовые клапанные механизмы;
шаровые краны;
байпасы;
манометры.

В зависимости от условий подключения используют один из вариантов обвязки:

Гибкую обвязку монтируют на управляющих узлах, которые расположены недалеко от прибора. Данный вариант монтажа более простой, поскольку для сборки всех деталей используют резьбовые соединения. Благодаря этому сварочное оборудование не понадобится.
Жесткую обвязку применяют, если узлы управления находятся далеко от устройства. В этом случае приходится прокладывать прочные коммуникации с жесткими сварными соединениями.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 – калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

температура теплоносителя на входе (выходе) – +150 °С (+70 °С);
температура воздуха на входе – от -20 °С;
рабочее давление – 1,2 МПа;
максимальная температура – +190 °С;
срок эксплуатации – 11 лет;
рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 – тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

мощность в границах – 3-20 кВт;
максимальная производительность – 2000 м³/ч;
тип теплообменника – двухрядный;
класс защиты – IP 44;
максимальная температура теплоносителя – 120 °С;
максимальное рабочее давление – 1,6 МПа;
внутренний объем теплообменника – 1,12 л;
направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 – калориферы Galletti AREO

Калорифер Galletti AREO итальянского производства.

Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

мощность в режиме обогрева – от 8 кВт до 130 кВт;
мощность в режиме охлаждения – от 3 кВт до 40 кВт;
температура воды – + 7°C +95 °C;
температура воздуха – от 10°C до+ 40°C;
рабочее давления – 10 бар;
количество скоростей вентилятора – 2/3;
класс электрической безопасности – IP 55;
защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.
