Устройство водяного калорифера для отопления

Что нужно знать еще?

Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.

Конструкция отопительного прибора

Параметры режима работы устройства прописываются в его паспорте, и чтобы оно порадовало вас верной и долгой службой, необходимо брать их во внимание. Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны

Помимо этого расчет и монтаж такого оборудования удобны и несложны

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.

Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.

Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях

Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации. Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности

Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.

Разновидности теплоносителей

Следует выделить четыре метода нагрева приборов. Часто в качестве основного сырья служит:

  1. 1. огонь;
  2. 2. вода;
  3. 3. пар;
  4. 4. электричество.

Отопление на основе воды является преимущественным из-за его невысокой стоимости. На обслуживание прибора необходимы минимальные средства. Существенные трудности может вызвать монтаж оборудования, поэтому воспользоваться им в городской квартире не удастся. Теплообменники этого вида быстро вырабатывают нужную температуру.

Электрические модели бывают настенными или навесными. Они представляют собой плоские конструкции и могут устанавливаться на пол в нужном месте. Корпус таких приборов напоминает радиатор. Модели укомплектовываются отводными пластинами, крыльями, вставками аэродинамического характера.

Канальный прибор нагревает воздух за счет циркулирующей внутри устройства горячей воды, воздуха или пара. Приборы этого вида устанавливаются в вентиляционные каналы, выпускаются они прямоугольной или круглой формы.

Отопление помещений водяным калорифером с вентилятором

1.1

Принцип работы

Сущность работы водяного устройства схожа с тепловым калорифером бытового значения. Воздух нагревается в таком же диапазоне и за то же самое количество времени. Только функцию электрической спирали в такой установке выполняет набор из металлических трубок. Они необходимы для передвижения воды и отдачи тепла помещению. Жидкость является частью отопительной системы и ее разогревать дополнительно не требуется.

Процесс нагрева воды в конструкции выглядит таким образом:

  1. 1. Вода прогревается до необходимой температуры (до +180 градусов) и поступает в теплообменник из труб. Последнее устройство выглядит как конструкция из небольших стальных, алюминиевых, биметаллических или медных трубок.
  2. 2. В момент прохождения через эти элементы воздух нагревается.
  3. 3. Входящий в состав приспособления вентилятор распределяет воздушные массы по помещению и способствует их обратному движению к прибору.

Стандартное устройство калорифера на воде представляет собой смесь вентилятора, теплообменника и конвектора. Его разрешается использовать в производственных помещениях. В коттеджах допустимо применять эту систему при соблюдении правильной обвязки и установки современного вентиляционного устройства.

Водяной и электрический калорифер для приточной вентиляции

1.2

Преимущества и недостатки

Особо рентабельным способом отопления для больших предприятий с собственной системой теплоснабжения является использование калориферов для приточной вентиляции. Среди очевидных плюсов следует выделить:

  1. 1. Простоту проведения монтажных работ.
  2. 2. Быстрый обогрев помещения.
  3. 3. Безопасность в процессе эксплуатации.
  4. 4. Допустимость регулировки температуры и силы воздушной струи.
  5. 5. Оригинальный дизайн устройства.

Основные затраты возлагаются на владельца помещения только в момент покупки оборудования. В период использования агрегата его хозяин не понесет больших материальных потерь. Итоговая цена готовой конструкции зависит от технических характеристик и комплектации.

К основному минусу следует отнести невозможность применения калориферного отопления в городских квартирах. В таких помещениях используются только электрические устройства. Также устанавливать эти приспособления запрещено в помещениях с температурой менее 0 градусов.

Автоматика для управления приточной системой вентиляции

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

  • Использующие теплоноситель.
  • Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

  • Высокая эффективность.
  • Простота устройства, надежность.
  • Компактность, возможность размещения в небольших объемах.
  • Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

  • Необходимость наличия теплоносителя или подключения к сети электропитания.
  • Несамостоятельность работы — необходимо оборудование для подачи воздуха.
  • Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Калориферы водяные для приточной вентиляции

Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.

Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.

Воздухонагреватель водяной: принцип работы и конструкция

Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.

Смотреть корзину В корзину / Детали

8 100 ₽ОтложитьОтложить Сравнить

  • Смотреть корзину Детали

Смотреть корзину Детали

Смотреть корзину В корзину / Детали

Нагреватель

Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.

Трубки

Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.

Установка

Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

Потолочный тепловентилятор отопления

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

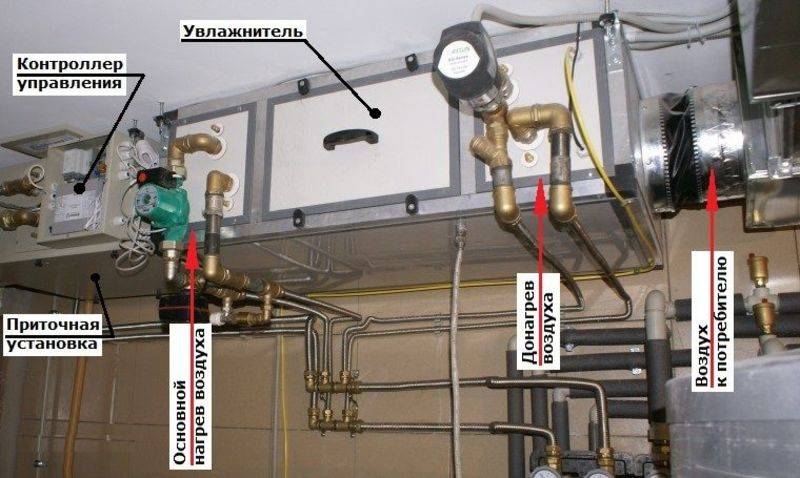

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

1 Классификация устройств

Чтобы создать необходимый микроклимат в помещении любого назначения, можно применять калорифер для вентиляции (тепловентилятор). Он устанавливается в коробах и создаёт принудительный подогрев воздушных потоков. Все устройства можно разделить по типу теплоносителя, который применяется в работе. Аппараты могут быть таких видов:

  1. 1. Паровые. Их обычно используют в производственных зонах, где технологией предусмотрен процесс образования пара.
  2. 2. Электрические калориферы для приточной вентиляции. Такой вариант является наиболее простым в монтаже. К нему нужно подвести источник электричества. Но это устройство очень энергозатратное. Применение электрокалорифера можно обосновать только на небольших площадях (до 150 квадратов).
  3. 3. Водяные. Такой нагреватель функционирует с помощью горячей воды. Его можно монтировать как в круглые, так и в квадратные системы вентиляции. Используется на площадях, не превышающих 150 кв. м. Такой тип прибора относительно недорогой, очень надёжный и простой в эксплуатации.

Главной особенностью нагревательных приборов считается то, что воздух, поступающий с улицы, не имеет твёрдых частиц. Максимальная запылённость составляет 0,5 мг на один кубометр. Минимальная температура для нормального функционирования аппарата должна быть не ниже -20 градусов по Цельсию

Перед приобретением тепловентилятора следует обращать внимание на такие факторы:

  1. 1. Мощность вентиляционной системы.
  2. 2. Погодные условия в регионе, где будет происходить монтаж оборудования.
  3. 3. Площадь помещения.

Также следует обращать внимание на размер калорифера, так как он будет монтироваться внутри вентиляционной шахты. Несоответствие параметров повлечёт за собой лишнюю работу

Если же нет возможности установить устройство с необходимыми размерами, то обычно монтируют несколько приборов, которые имеют более низкую мощность.
