Определение стоков ливневой канализации
Чтобы избежать неприятных последствий затопления участка осадковыми водами, необходимо проложить ливневку с достаточной пропускной способностью. Для этого нужно рассчитать объем дождевых стоков.
Нахождение среднегодового стока
Рассчитывается объем среднегодовых осадков, суммированием объёмов дождевых, поливо-моечных (актуально для города) и талых вод:
W = WД + WТ + WМ
Для каждого участка сбора дождевой воды объем подсчитывается с учетом вида поверхности отдельных участков (кровли, асфальта, газона…), для чего применяются коэффициенты стока, учитывающие особенности сбора, например, впитывание некоторого количества воды газоном (см. таблицу 1).
При подсчете талых вод учитывается, что поверхности способны частично впитывать подтаявшую воду при оттепелях, для чего вводится стоковый коэффициент ΨТ, принимаемый равным 0.5-0.7. Также может применяться КУ — коэффициент, учитывающий удаление убранного снега с территорий.
Для каждого участка сбор воды подсчитывается отдельно, объемы сборов суммируются
Кроме того, во внимание принимается месторасположение участка, поскольку для различных регионов количество выпадающих осадков различно, что учитывается при подсчетах умножением на высоту осадкового слоя HД или НТ (в мм). Данные берутся из СП 131.13330
Формула для вычисления объема дождевых вод:
WД = 10 HД * F * ΨД
Объем годового сбора талой воды рассчитывается по формуле:
WТ = 10 НТ * ΨТ * КУ * F
Цифра среднегодового сбора пригодится для определения необходимой емкости коллекторного пруда (который может быть использован в качестве пожарного водоема или для полива).
Расчет дождевых осадков для участка ливневой системы
Водный поток складывается из поступления осадков, собираемых с кровли здания и территории участка через:
- водостоки,
- линейные водоотводы,
- дождеприемники.
Перечисленные участки (звенья сбора воды) имеют свои особенности, поэтому каждый из них собирает воду со своей территории по-своему. Это отображается введением коэффициентов, учитывающих существование различных условий местности, например, большее или меньшее впитывание поверхностью выпадающей влаги. Вода с нескольких участков может собираться в отдельный ближайший колодец. Из отдельных колодцев вода перетекает в единый пункт сбора — в коллектор или главный накопительный колодец.
Для каждого участка количество дождевых осадков подсчитывается по формуле:
Q = q20 ∙ F ∙ φ
- q20 — коэффициент, учитывающий среднюю величину интенсивности осадков, выпадающих в том или ином регионе, рассчитан по данным многолетних наблюдений (берется из СП или у метеорологов),
- F принимается равной площади участка, для которого рассчитывается объем дождевого стока (для кровли водосборная площадь считается с 30% добавкой суммарной площади стен.);
- φ — коэффициент, зависящий от преобладающего типа покрытия поверхности на участке (значения приведены в таблице 2).
Гидравлический расчет ливневки проводится и для случая возникновения напорного режима. Для этого используется коэффициент b, учитывающий наполненность водотока и зависящий от продолжительности дождя (см. таблицу 3). Величина n зависит от географического нахождения объекта.
Qн = Q * b
Расчет расхода дождевых вод методом предельных интенсивностей
Для определения расходов отводимых водных масс в коллекторах дождевой канализации расчет стоков производится с учётом зависимости между продолжительностью дождя и расчетной интенсивностью осадков.
Суть метода заключается в следующем — расход ливневых масс в коллекторе достигает максимального значения в случае, когда длительность расчетного выпадения осадков равна времени протекания осадочных вод к избранному для расчета сечению коллектора. Для каждого из сечений коллектора сначала определяется продолжительность протекания вод. Соответственно этой продолжительности ведется расчет удельной интенсивности дождя. Так как при этом расчетном методе диаметры труб неизвестны (а также неизвестными являются скорости течения воды в сечении), расчет имеет итерационный характер.
Данный расчет ведется по формуле, учитывающей поверхностную характеристику стокового бассейна, результаты обработки записей дождемеров за многие годы, продолжительность протекания дождевых вод до расчетного участка, расчетную стоковую площадь, климатические условия местности:
Для максимально нагруженного участка коллектора делается гидравлический расчет. Напорный режим учитывается умножением Qрасч на коэффициент ß.
Qрасч = ß * Q
Этот расчет, как и проектирование систем водоотведения, правильнее доверить специалистам. Тогда канализация гарантированно будет рассчитана и спроектирована оптимальной и надежной в эксплуатации.
Вводные понятия
Расчет ливневой канализации не всегда требует помощи профессионалов
Расчет ливневой канализации не всегда требует помощи профессионалов, все можно сделать своими руками, особенно, если требуется водоотвод для дождевых вод не промышленного, а бытового масштаба. Рассмотрев пример расчета, позволительно сооружать конструкции для предприятия, собственных частных строений, а также создания ливневок на других территориях.
Методика просчета затрагивает:
- данные ландшафтных, геологических особенностей площадки,
- строительную специфику сооружений,
- расположение инженерных коммуникаций,
- средний показатель выпадения осадков;
- материалы, которые будут использоваться для сооружения конструкций.
Продумывая ливневку для предприятия, необходимо также учитывать проходимость, площадь территории, наличие подъездных пандусов и прочих конструкций. Общее обустройство системы водоотведения проводится сразу после определения нужных параметров ливневки.
Когда нужно проводить вычисления?
Выполнять вычисления необходимо при выборе труб для водопровода. Диаметр должен быть подходящим, чтобы избежать чрезмерного водорасхода и обеспечить нормальный напор.
Такая необходимость появляется при проектировании дома и подведении к нему коммуникаций. При выборе трубы с оптимальным сечением для водопровода нужно обязательно выполнять ряд расчетов. Необходимо узнать максимальные объемы необходимой воды в доме за минуту.
Исходя из полученных результатов, нужно приобрести трубу с таким сечением, чтобы этого было достаточно для одновременной работы всех устройств и кранов.
Канализация
При обустройстве трубопроводов для вывода сточных вод необходимо уделить особое внимание обустройству стояка из полипропиленовых конструкций
| Угол подключения отводов к стояку (градусы) | Показатель наружного диаметра межэтажных отводов (мм) | Значение диаметра стояка (мм) | |
| 110 | 50 | ||
| 87.50 | 110.00 | 3.60 | – |
| 60.00 | 110.00 | 5.40 | – |
| 45.00 | 110.00 | 5.90 | – |
| 87.50 | 50.00 | 5.20 | 0.66 |
| 60.00 | 50.00 | 7.80 | 1.00 |
| 45.00 | 50.00 | 8.40 | 1.07 |
| 87.50 | 40.00 | 5.50 | 0.76 |
| 60.00 | 40.00 | 8.25 | 1.14 |
| 45.00 | 40.00 | 8.95 | 1.23 |
При обустройстве невентилируемых стояков из полипропиленовых конструкций необходимо использовать данные, представленные ниже.
| Значения пропускных способностей (миллилитров/секунда) | Угол подключения межэтажных отводов (градусы) | Значение высоты стояка (метры) | ||||
| Наружный диаметр канала/значение внутреннего сечения межэтажного отвода (мм) | ||||||
| 110/110 | 110/50 | 110/40 | 50/50 | 50/40 | ||
| 1100 | 850 | 800 | 480 | 420 | 87.50 | 9.00 |
| 1120 | 1000 | 950 | 550 | 470 | 60.00 | 9.00 |
| 1150 | 1100 | 1040 | 600 | 500 | 45.00 | 9.00 |
| 1400 | 1000 | 960 | 480 | 420 | 87.50 | 8.00 |
| 1550 | 1200 | 1150 | 550 | 470 | 60.00 | 8.00 |
| 1700 | 1300 | 1200 | 600 | 500 | 45.00 | 8.00 |
| 1600 | 1200 | 1070 | 480 | 420 | 87.50 | 7.00 |
| 1800 | 1400 | 1300 | 550 | 470 | 60.00 | 7.00 |
| 2000 | 1550 | 1420 | 600 | 500 | 45.00 | 7.00 |
| 1800 | 1500 | 1420 | 480 | 420 | 87.50 | 6.00 |
| 2100 | 1700 | 1670 | 550 | 470 | 60.00 | 6.00 |
| 2350 | 1850 | 1770 | 600 | 500 | 45.00 | 6.00 |
| 2400 | 1850 | 1770 | 480 | 420 | 87.50 | 5.00 |
| 2700 | 2050 | 1950 | 550 | 470 | 60.00 | 5.00 |
| 3000 | 2250 | 2100 | 600 | 500 | 45.00 | 5.00 |
| 3000 | 2400 | 2300 | 480 | 420 | 87.50 | 4.00 |
| 3400 | 2700 | 2600 | 550 | 470 | 60.00 | 4.00 |
| 3700 | 3000 | 2800 | 600 | 500 | 45.00 | 4.00 |
| 4100 | 3300 | 3200 | 650 | 580 | 87.50 | 3.00 |
| 4600 | 3700 | 3500 | 740 | 660 | 60.00 | 3.00 |
| 5000 | 4000 | 3800 | 800 | 720 | 45.00 | 3.00 |
| 5900 | 4950 | 4700 | 970 | 880 | 87.50 | 2.00 |
| 6400 | 5500 | 5100 | 1050 | 910 | 60.00 | 2.00 |
| 6800 | 5800 | 5400 | 1120 | 960 | 45.00 | 2.00 |
| 9500 | 8400 | 8000 | 1650 | 1440 | 87.50 | 1.00 |
| 10100 | 9100 | 8500 | 1700 | 1520 | 60.00 | 1.00 |
| 10600 | 9500 | 8800 | 1800 | 1600 | 45.00 | 1.00 |
Расчет наружной канализации
Чтобы спроектировать наружную часть коллектора вычисляют такие данные:
- Протяженность коммуникации от выпуска из дома до подключения к септику или центральной магистрали.
- Диаметр труб (для частного строительства используют тубы сечением 110, 160 или 220 мм).
- Объем стоков. За норму принимается 2 куба на одного человека в месяц.
- Наличие поворотов и перепадных колодцев на протяженности коммуникации.
Для устройства безнапорной системы соблюдают уклон. Если ввиду особенностей рельефа монтируют напорный участок канализации, для фекального насоса монтируют специальный кессон и устраивают дюкер. Он будет защищать отрезок системы от воздействия минусовых температур и застаивания фекальных масс.
Самостоятельный гидравлический расчет трубопровода
Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя.
Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.
Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:
- минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
- круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
- форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
- процесс изготовления труб круглой формы относительно простой и доступный.
Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.
Основными параметрами, характеризующими трубопровод являются:
- условный (номинальный) диаметр – DN;
- давление номинальное – PN;
- рабочее допустимое (избыточное) давление;
- материал трубопровода, линейное расширение, тепловое линейное расширение;
- физико-химические свойства рабочей среды;
- комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
- изоляционные материалы трубопровода.
Условный диаметр (проход) трубопровода (DN) – это условная безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).
Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.
Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода.
Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.
Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.
Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.
Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.
Основные положения гидравлического расчета
Рабочий носитель (жидкость, газ, пар), переносимый проектируемым трубопроводом, в силу своих особых физико-химических свойств определяет характер течения среды в данном трубопроводе. Одним из основных показателей характеризующих рабочий носитель, является динамическая вязкость, характеризуемая коэффициентом динамической вязкости – μ.
Инженер-физик Осборн Рейнольдс (Ирландия), занимавшийся изучением течения различных сред, в 1880 году провел серию испытаний, по результату которых было выведено понятие критерия Рейнолдса (Re) – безразмерной величины, описывающей характер потока жидкости в трубе. Расчет данного критерия проводится по формуле:
Критерий Рейнольдса (Re) дает понятие о соотношении сил инерции к силам вязкого трения в потоке жидкости. Значение критерия характеризует изменение соотношения указанных сил, что, в свою очередь, влияет на характер потока носителя в трубопроводе. Принято выделять следующие режимы потока жидкого носителя в трубе в зависимости от значения данного критерия:
ламинарный поток (Re
Устройство напорной канализации из труб
Главный элемент напорной канализации – КНС (канализационная напорная станция). В КНС собираются все стоки, находящиеся во внутренних трубопроводах здания. Усилием мощного насоса осуществляется переправка отходов к месту их утилизации. Насосная станция работает как накопитель, но лишь до определенного уровня (детальнее: «Канализационная насосная станция КНС — принцип работы и виды установки «). Когда количество стоков в резервуаре достигает нужной отметки, запускается насос.
Давление воздействует на стоки и транспортирует их по герметичным трубопроводам (напорный коллектор) в назначенную точку сброса. Напорный канализационный коллектор это автоматическая система, поэтому для ее работы не требуется оператор – достаточно будет реагировать лишь в случае возникновения неполадок. Помимо КНС, система также использует несколько ответвлений трубопроводов. В былые годы использовались стальные трубы для напорной канализации, изготовленные специально для таких систем. Сейчас напорная канализация может изготавливаться из чугунных или пластиковых труб. Конечно, трубы пвх для напорной канализации используются чаще, поскольку они имеют ряд преимуществ: они имеют невысокую стоимость, гораздо легче монтируются и дольше служат.
В создании комбинированных систем обычно применяются трубы из различных материалов. Например, герметичные трубы устанавливаются в сети только после канализационной насосной станции, а до нее движение стоков осуществляется обычными пластиковыми трубами. Конечно, в этом правиле тоже есть исключение: для подъема отходов с нижних этажей лучше использовать трубы канализационные напорные пвх, рассчитанные на выполнение подобных задач.
В подъеме стоков с нижних уровней применяются мини канализационные станции – сололифты. Они устанавливаются прямо за унитазом и выполняют не только функцию переправки отходов, но и измельчают их, поскольку трубы малого диаметра не справляются с крупными фракциями. Кроме того, мини канализационные станции подключатся ко всем сантехническим приборам, находящимся в том же санузле. Комбинированная напорная канализация – это довольно сложная конструкция, имеющая множество ответвлений и выходов, поэтому для работы системы требуется качественное оборудование. Кроме того, нужно в обязательном порядке выполнить расчет напорной канализации. Часто при обустройстве напорной канализации используются специальные обратные клапаны, предотвращающие движение стоков самотеком вниз, на нижние уровни, когда насос уже выключен.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
Диаметры: виды, и от чего зависят
Мы рассмотрели материалы современных канализационных элементов, переходим теперь к основным расчетным характеристикам трубопровода:
Внутренний диаметр — от него отталкиваются все остальные параметры
Важность его нельзя переоценить — от внутреннего диаметра зависит проходная мощность канализационной трубы;
Диаметр условного хода — в документации и маркировке помечается Dy или Ду. Этот показатель указывает, какая номинальная пропускная способность трубопровода
Единица измерения — миллиметр и его округленное значение;
Номинальный диаметр — метят как Dn или Дн;
Наружный диаметр;
Толщина стенки.
От чего зависит проходимость трубы
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
От чего зависит проходимость трубы
Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления

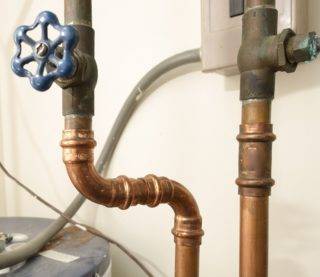

Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
