Особенности установки и монтажа систем видеонаблюдения

Программы для управления веб-камерой видеонаблюдения

Настройка и управление видеокамерой происходит также с помощью специальных программ. Разработчики софта для Windows могут предложить на выбор несколько интересных решений:

ISpy — программа, позволяющая, помимо записи и сохранения видео, отслеживать любые движения и звуки и оповещать об этом хозяина, отправляя ему сообщения на мобильный телефон или электронную почту.

Для этого приложения существуют различные дополнения, добавляющие функции распознавания номеров автомобилей и человеческих лиц, расчёта количества прошедших мимо людей и т.д.

Xeoma — утилита, позволяющая в бесплатном режиме отслеживать до восьми IP-камер. Одним из преимуществ является простой и понятный интерфейс. Как и ISpy, Xeoma может отправлять сообщения своему владельцу.

Mobile Computer Control — схожа по функционалу с предыдущими утилитами. Из особенностей — ведение записи по расписанию.

WebcamXP — приложение, имеющее возможность отслеживать движущиеся объекты и оповещать об этом владельца по электронной почте. Имеет немало особенностей: архивирование отснятых видео, работа в качестве видеорегистратора, регулярная трансляция видеозаписей.

ВИДЕОНАБЛЮДЕНИЕ ДЛЯ ЧАСТНОГО ДОМА СВОИМИ РУКАМИ

Поскольку частный дом имеет, как правило, прилегающую территорию, то без установки уличного видеонаблюдения обойтись не удастся. Поэтому придерживаемся следующей последовательности действий:

  1. определяем необходимое количество зон контроля,
  2. выбираем соответствующее число камер и их характеристики,
  3. решаем нужен ли удаленный доступ через интернет.

По большому счету часть материалов по этой теме на сайте уже имеется. Так по первому моменту можно посмотреть статью про проектирование видеонаблюдения.

Помимо общих рекомендаций по выбору камер следует учесть некоторые специфические особенности их применения в частном доме .

Для записи видеоинформации в домашних условиях лучше всего подойдет видеорегистратор

Основные его характеристики, на которые нужно обратить внимание, описаны на этой странице

Поскольку все регистраторы поставляются без жесткого диска, то перед его приобретением следует оценить необходимый объем памяти. Можете воспользоваться специальным калькулятором для расчета HDD.

Таким образом, вам придется поработать не только руками, но и головой. Некоторые стараются облегчить задачу выбора оборудования за счет приобретения готового комплекта видеонаблюдения.

Этот вариант может обеспечить определенную экономию денежных средств, но изучить характеристики и состав приобретаемого комплекта настоятельно рекомендую. Как правильно это сделать описывается здесь.

Уличные камеры видеонаблюдения, приобретаемые для установки в частном доме, должны иметь качественную инфракрасную подсветку и соответствующее климатическое исполнение. Их монтаж следует выполнять на жестких несущих конструкциях, исключающих вибрацию камеры под воздействием ветровых и иных нагрузок.

Несколько слов про способ передачи видеосигнала. Для IP видеонаблюдения применяется кабель типа витая пара. Для аналоговых систем, кроме того, можно использовать коаксиальный кабель. Последний вариант подходит для сравнительно небольшой дальности — несколько десятков метров.

Цели установки

  1. Сдерживающий фактор. Любой человек, который видит видеокамеры, ведёт себя сдержаннее, даже если речь идёт об обычном магазине. Любой вор, заметив данные устройства, обойдёт ваш дом десятой дорогой.
  2. Прямое назначение. Если вы владеете машиной или другим имуществом, которое располагается за пределами дома, то наличие устройств видеонаблюдения позволит вам круглосуточно следить за тем, чтобы машину не угнали, не украли мангал или не испортили альпийскую горку. Даже если преступник пренебрежет наличием камер, полученной информации будет достаточно для того, чтобы правоохранительные органы нашли вора.
  3. Дополнительная информация. Некоторые воры-домушники часто примеряют форму правоохранительных органов либо коммунальных служб. Наличие устройства позволит вам дистанционно изучить человека, который зашёл в ваш двор. Дверной глазок не даёт нужной информации о количестве человек, а открывать двери посторонним людям достаточно опасно.
  4. Наблюдение за детьми или животными. Вы можете отпустить ребёнка играть во двор, после чего наблюдать за его действиями с помощью камер. Это позволит вам заниматься своими делами, а в случае опасных действий со стороны малыша — вовремя среагировать. То же самое касается домашних животных, которые могут повредить технику либо испортить газон.
  5. Работы на участке. Вы пригласили рабочих, которые должны выполнить определённые работы на вашем участке, но у вас нет времени на то, чтобы контролировать их. Достаточно взять с собой планшет или телефон, чтобы следить за всеми действиями через камеры. Это позволит увеличить продуктивность труда, а также исключить неприятные инциденты.

Варианты комплектов IP-камер для видеонаблюдения

В зависимости от типа выбранных IP-камер, комплект оборудования может быть разным. Например, если требуется использовать устройства с WiFi интерфейсом, то в набор войдут следующие компоненты:

  • сами камеры, даже при использовании обычного домашнего роутера можно подключить до 8 устройств;
  • роутер с WiFi сетью, рассчитанный на большую пропускную способность;
  • блок питания и кабель для его подведения к каждой камере.

Если выбираются камеры IP с технологией PoE, то необходимо использовать и PoE-коммутаторы. Эта технология подразумевает передачу данных и подведение питания к устройствам видео-захвата по одному кабелю.

Если камеры с WiFi и встроенными АКБ, то ничего кроме самих камер и роутера не потребуется, но возникнет необходимость каждый день заряжать их. Поэтому актуальность в таких камерах с беспроводной технологией и автономным питанием возникает только при местном размещении и необходимости быстрой перестановки камеры в нужное место для наблюдения. Например, их можно использовать в качестве веб-камер или для организации видеонаблюдения на рабочем месте.

Надежное видеонаблюдение своими руками быстро и недорого

Основной проблемой при установке видеонаблюдения является высокая стоимость услуг. Зачастую работа по монтажу и подбору оказывается намного дороже, чем указывали заранее продавцы. Нюанс скрывается под тонной поучительных правил по поводу выполнения работы по монтажу.

Что такое система видеонаблюдения

В продаже имеется много вариантов комплектов системы видеонаблюдения, каждый из которых отличается качеством съемки и передачи данных, функциональными возможностями и даже степенью скрытности, что бывает немаловажно в особых ситуациях. Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

  • IP видеонаблюдение, монтированное своими руками, является самым популярным, даже, несмотря на более высокую цену по сравнению с аналоговыми.
  • AV системы видеоконтроля. Все еще остаются востребованными, в тому же производители не перестают совершенствовать эту технологию. Использование аналоговых камер приводит к усложнению вспомогательных систем.
  • Комбинированные комплексы. Они могут состоять как из AV, так и с IP камер. Такая система усложняется, но может быть применена, если в наличии уже имеются камеры того и другого типов.

Если еще нет комплекта камер, то для системы видеонаблюдения лучше выбирать именно IP-устройства видео-захвата. Это современная цифровая система, которая позволяет контролировать обстановку онлайн через интернет.

Чего нельзя сказать о более старых, но еще актуальных AV камерах с отдельными видеорегистраторами и объемными жесткими дисками. С применением дорогостоящего вспомогательного оборудования их также можно использовать, но стоимость в итоге окажется выше.

Использование именно IP-камер упрощается тем, что для создания системы необходимы автономные компоненты, а не связанные в единую отдельную сеть. Используемые камеры через роутер подключаются к сети Интернет и передают данные в режиме онлайн. Видео можно просмотреть, находясь в любой точке планеты с хорошим доступом во всемирную паутину.

Упрощенно описание IP-видеонаблюдения будет выглядеть следующим образом:

Приобретается IP-камера

Важно знать, что они бывают нескольких типов в зависимости от реализованной технологии.
Для подключения используется WiFi или кабельная линия – витая пара UTP/FTP.
Для входа в меню камеры используется браузер с любого устройства, доступ осуществляется через IP-адрес камер. На каждом устройстве он будет индивидуальный, что облегчает процесс переключения контролируемыми локациями.

Видеонаблюдение своими руками: законно или нет?

Владельцу частного дома легко оценить преимущества, которые дает система видеонаблюдения. Это возможность:

— видеть на экране сразу несколько объектов (двор, гараж, комнаты, лестницу);
— оценивать обстановку с разных ракурсов;
— быть в курсе событий, даже находясь вдалеке от дома.

Материал, отснятый камерами, можно записывать и при желании хранить. Иногда владельцы таких систем собирают у себя целые архивы. Но это уже по желанию, если вы видите необходимость хранения такой информации. Однако, если вы решили своими руками установить у себя дома систему видеонаблюдения, не забывайте, что несогласованная с жильцами дома, скрытая видеосъемка не законна. За такие противозаконные действия вы можете быть привлечены к суду.

Но это касается многоквартирных домов, если видеокамеры устанавливаются для каких-то подозрительных целей (например, для слежения за определенными лицами). В собственном коттедже, квартире или загородном доме владелец имеет полное право установить видеонаблюдение, поскольку оно имеет целью обеспечение безопасности его самого, членов семьи и имущества.

Если же какие-то комнаты сдаются в аренду, следует заручиться согласием жильцов на съемку. Несогласованная установка видеокамер – нарушение права личности на неприкосновенность частной жизни. На вопрос, можно ли вообще своими руками устанавливать видеонаблюдение, можно ответить однозначно – да, если вы достаточно грамотны в этом вопросе.

Особенности установки виденаблюдения

Конструкция должна быть максимально устойчива ко всем внешним воздействиям, чтобы установленная видеосистема ни в коем случае не пострадала. К тому же при монтаже такой видеосистемы необходимо руководствоваться определенными правилами.

К примеру, прокладка цепей должна осуществляться на расстоянии не менее 50 см друг от друга.

IP видеосистемы для передачи потока данных используют коммутаторы, которые должны располагаться периодично на каждых 100 метров линий связи. Здесь имеется в виду кабель, который используется для передачи видеопотока на очень большие расстояния.

Всего существует три варианта типологии ip-видеонаблюдения:

  • звезда,
  • кольцо,
  • дерево.

При выборе варианта звезда потребуется установка достаточно большого числа соединительных линий. Однако такой вариант монтажа позволит обойтись без свитчей. При таком монтаже каждый видеопоток со всех установленных камер обрабатывается на центральном коммутаторе.

С двумя другими вариантами установки системы видеонаблюдения дела обстоят немножко сложнее. Здесь присутствуют свитчи, которые через определенный порт обрабатывают все видео потоки с соседних видеокамер.

Для установки небольших видеосистем это не станет критической проблемой, так как здесь присутствует минимальное количество элементов системы, обработка информационных потоков с которых не будет большой нагрузкой для коммутатора.

Виды камер

Камеры видеонаблюдения

Камеры могут быть как внутренними, так и наружными. Понятно, что видеооборудование, которое используется для наружного наблюдения, должно быть «выносливым» к резким перепадам температур, а также иметь крепкий корпус на случай попадания в него различных предметов, таких как лед или даже камни. Лучше приобрести камеру с ИК-подсветкой. Но это в том случае, если наблюдение ведется круглые сутки и электрического освещения недостаточно. В таком случае ИК-подсветка на камере актуальна. Также камеры сами по себе отличаются формой корпуса.

  • Куполообразные камеры используются чаще всего в помещении и крепятся к потолку.
  • Камеры-цилиндры имеют крепеж, позволяющий производить монтаж оборудования как на вертикальную, так и на горизонтальную поверхности.
  • Камеры, имеющие корпусную форму, монтируются только в помещении. Отсутствие объектива никак не мешает этому оборудованию снимать качественную картинку.
  • Модульные видеоприборы характерны тем, что у них напрочь отсутствует корпус. Таким образом, эти камеры используются в качестве скрытого видеонаблюдения.
  • И наконец, рекордсменом по стоимости считается поворотная камера. Оно и понятно, ведь способность вертеться вокруг своей оси (360º) присуща далеко не всем аналогам.

Камера видеонаблюдения варифокальная

Что касается самого «глаза» камеры, то он тоже бывает разный. Есть объективы варифокальные. Это когда фокус может изменяться вручную, по принципу «ближе-дальше». А есть объективы с фиксированным фокусом, т. е. не получится ни приблизить, ни отдалить.

Если вам пришлось устанавливать аппаратуру видеонаблюдения самостоятельно, обязательно обратите внимание на питание самой камеры, а также на ток, который она потребляет. Для чего это нужно? Чтобы выбрать именно тот блок питания, который необходим

Блок питания для камеры видеонаблюдения 12W,12V 1A

Далее логично обратить ваше внимание на устройство, без которого вся система видеонаблюдения окажется «безмозглой». Это видеорегистратор

При покупке этого прибора обязательно посмотрите, сколько у него аудио- и видеовходов. Есть 16-канальные регистраторы, т.е. можно подключить 16 видеокамер. Если вам необходимо подключить больше, то эту проблему можно разрешить с помощью сети, когда объединяются два и больше регистратора. Также можно воспользоваться платой видеозахвата (существуют платы на 32 канала).

Видеорегистратор

Еще необходимо знать, какой объем памяти можно использовать в видеорегистраторе. Нужно подумать о том, сколько дней может храниться архив записи при таком объеме, если в среднем камера расходует 300 ГБ жесткого диска при постоянной записи в течение суток. Следует уточнить, какая скорость записи на канал, и какой объем памяти занимает сам кадр.

Жесткий диск для видеорегистраторов 1 Тб

Готовые комплекты уличного видеонаблюдения: плюсы и минусы

Плюсы:

  1. В комплект входит всё необходимое для подключения и передачи информации к компьютеру или другим устройствам.
  2. Исключается несовместимость устройств, которая может возникнуть при покупке комплектующих разных производителей.
  3. Цена комплекта всегда ниже.
  4. Гарантия распространяется на весь комплект, поэтому в случае поломки продавец обязан не только починить отдельное устройство, но и наладить сообщение между комплектующими.
  5. Установить готовый комплект в разы быстрее и проще.

Минусы:

  1. Комплект видеонаблюдения не всегда можно расширить дополнительными устройствами, а если порты имеются, то может возникнуть несовместимость.
  2. Вы не сможете заменить какое-либо устройство из комплекта, поэтому вам придётся искать подходящую сборку, либо покупать отдельно, что увеличивает конечную стоимость.
  3. Качество зависит от сборки. Если сборку проводил низко квалифицированный персонал магазина, тогда при установке оборудования возникнут проблемы.

Популярные способы организации видеонаблюдения в частном доме

Самые распространенные системы видеонаблюдения делятся на несколько типов:

Системы видеонаблюдения с аналоговыми или AHD камерами – это оптимальный вариант для тех, кому важно, в первую очередь, само наличие наблюдения для понимания происходящего на объекте съемки. Четкость изображения и качество картинки у аналоговых или AHD камер обычно ниже, чем у цифровых, но это компенсируется меньшей стоимостью (примерно в 2-5 раз дешевле).
Установить и настроить такие системы может обычный владелец частного дома, так как схема их построения предельно проста и напоминает конструктор (камеры – шнуры – рекордер).

Цифровые IP и HD-SDI системы

При использовании оборудования известных производителей (не безымянные подделки) качество изображения лучше, чем у систем с аналоговыми или AHD камерами, но и затраты существенно выше.
Схема построения цифровых HD-SDI систем проста (такая же как у аналоговых или AHD) и может быть выполнена своими руками.
Цифровые IP-системы используют, когда нужно создать сложную масштабируемую систему видеонаблюдения, часто со сложной и разветвленной системой коммуникаций. Установку и настройку таких систем будет правильно доверить профессионалам.

Нужное оборудование для построения системы видеонаблюдения

Если необходимо создать надежную и эффективную систему видеонаблюдения для частного дома своими руками, то можно использовать определенное оборудование. В его состав войдут следующие компоненты:

  • IP-камеры. Их количество определяется тем, во скольких точках требуется организовать контроль за ситуацией. Например, для небольшого частного дома для построения системы наружного наблюдения достаточно всего пары-тройки камер. В таком случае комплект используемых устройств существенно сокращается;
  • кабель питания для подключения камер, если используются обычные IP-устройства;
  • блок питания 12В постоянного напряжения;
  • кабель витая пара UTP или FTP;
  • роутер для подключения камер с 4 входами для кабеля;
  • если их используется большее количество, то потребуется дополнительно приобрести IP-коммутатор.

Где установить камеры на участке

Где поставить камеры на участке — сугубо индивидуальный вопрос, однако важно сделать так, чтобы они были установлены правильно. Для начала подумайте, какую местность вы хотите контролировать

После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы

Для начала подумайте, какую местность вы хотите контролировать. После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы.

Наблюдение должно производиться за следующими объектами:

  • вход во двор и жилище;
  • входы в подсобные помещения;
  • стоянка автомобиля или гараж;
  • границы с соседними дворами;
  • ценные объекты.

Под ценными объектами подразумевается небольшая детская площадка, альпийская горка, огород, предметы для активного отдыха и т. д.

Универсальной схемы установки, которая подходит для любого дома, попросту не существует, поэтому устройства следует расположить так, чтобы они фиксировали проникновение в ваш двор со всех сторон.

Этого можно добиться путём установки камер на четырёх углах дома, а также нескольких устройств внутри двора. При этом следует заранее продумать расстановку так, чтобы техника не снимала одну и ту же площадь.

Если у вас возникают проблемы с правильной расстановкой устройств на участке, тогда лучше обратиться к специалисту. Он поможет вам эффективно расположить всё так, чтобы вы получили максимальный обзор территории.

Этапы проектирования видеонаблюдения

Решая создать видеонаблюдение через интернет своими руками, необходимо грамотно составить проект. Справиться с этой задачей помогут специалисты из компаний, которые оказывают подобные услуги, но на деле все предельно просто.

Вы просто продумываете схему расположения камер таким образом, чтобы их объективы могли зафиксировать как можно движения, то есть, они должны быть направлены на самые явные места появления людей: порог, место перед калиткой, ворота, обходные дорожки вокруг дома. Также размещают камеры с направлением объектива на окна, особенно, панорамного типа, через которые проще всего проникнуть в здание.

В общем плане процесс проектирования можно разделить на этапы:

  • сначала продумываете места установки камер;
  • прорабатываете способы прокладки кабелей сигнального и питания. Они должны быть проложены так, чтобы не были видны и доступны для порчи;
  • также следует правильно размещать камеры, чтобы их нельзя было испортить из зоны, которая не просматривается объективом устройства;
  • учтите эффективную длину кабеля. Для передачи цифровых данных его длина может составлять 100 м без промежуточных соединений. Если потребуется передавать информацию на большее расстояние через LAN и розетку RJ45, то необходимо использовать промежуточные свечи, как и при построении обычной локальной сети.

Определяем количество зон наблюдения

Существует несколько простых способов построения системы видеонаблюдения в квартире своими руками при расчете количества зон видео контроля. Первым делом необходимо определить наиболее просматриваемые места. Необходимо установить камеру так, чтобы в объектив уместилось как можно больше пространства. Как правило, таким местом является точка крепления в дальнем углу под потолком в направлении прохода как минимум в два помещения.

Также следует разместить камеры в направлении окон, если квартира располагается на первом и втором ярусе. Это наиболее опасные уровни, так как проще проникнуть внутрь. Разумеется, система видеонаблюдения без сигнализации лишь зафиксирует факт кражи и порчи имущества, а не предотвратит.

Выбираем места для установки

Если необходимо построить видеонаблюдение в квартире или частном доме, то следует грамотно выбрать места размещения камер. Ими должны быть хорошо просматриваемые и наиболее важные зоны. В частности, одна камера должна быть закреплена с направлением объектива на входную дверь. Также следует установить еще одно устройство снаружи квартиры, чтобы организовать контроль за наружной обстановкой. Также, по камере с направлением на каждое из окон.

В среднем на одну квартиру с 3-мя жилыми комнатами требуется 4 камеры. Такой комплект можно подключить к домашнему роутеру, что значительно облегчает задачу. Также рекомендуется использовать устройства с сетью Wi-Fi, чтобы исключить прокладку сетевого кабеля, ограничившись только питанием от внешнего источника 12 В.

Второй комментарий к Ст. 137 УК РФ

1. Объектом преступления является право каждого на неприкосновенность частной жизни, личную и семейную тайну, провозглашенную в ч. 1 ст. 23 и ч. 1 ст. 24 Конституции РФ.

2. Объективную сторону состава преступления, предусмотренного ч. 1 ст.137 УК РФ, образуют два вида действий: а) незаконное собирание или распространение сведений о частной жизни лица, составляющих его личную или семейную тайну, без его согласия либо б) распространение этих сведений в публичном выступлении, публично демонстрирующемся произведении или средствах массовой информации. В соответствии с Федеральным законом от 27.07.2006 № 152-ФЗ «О персональных данных» сведения о частной жизни лица есть составляющая персональных данных. К ним относится любая информация, относящаяся к определенному физическому лицу, в том числе, например, фамилия, имя, отчество, год, месяц, дата и место рождения, адрес, семейное, социальное, имущественное положение, образование, профессия, доходы.

Под распространением персональных данных понимаются действия, направленные на передачу персональных данных определенному кругу лиц или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом. Под использованием персональных данных понимаются действия (операции) с персональными данными, совершаемые в целях принятия решений или совершения иных действий, порождающих юридические последствия в отношении субъекта персональных данных или других лиц либо иным образом затрагивающих права и свободы субъекта персональных данных или других лиц.

3. Тайна ― это прежде всего сведения или информация определенного содержания. Так, Закон РФ от 21.07.1993 «О государственной тайне» (с послед. изм.) к государственной тайне относит защищаемые государством сведения в области его военной, внешнеполитической, экономической, разведывательной и оперативно-розыскной деятельности. Коммерческая же тайна определяется в законе как используемая в предпринимательской деятельности информация (Федеральный закон от 29.07.2004 № 98-ФЗ «О коммерческой тайне»). В соответствии со ст. 2 Федерального закона от 27.07.2006 № 149-ФЗ «Об информации, информационных технологиях и о защите информации» под информацией понимаются сведения (сообщения, данные) независимо от формы их представления.

Тайна ― это не любые сведения (информация), а лишь такие, которые известны определенному кругу лиц или даже конкретному лицу. Общим для всех видов сведений (информации), составляющих тайну, является ограничение к ним доступа в силу предписаний закона.

4. В ст. 137 УК говорится о неприкосновенности частной жизни. Содержание ее достаточно широко и разнообразно. Однако уголовный закон охраняет не любые сведения (информацию) о частной жизни, а только составляющие его личную и семейную тайну. Личную и семейную тайну образуют самые различные сведения о личной или семейной жизни. Указанные сведения могут быть предметом профессиональной тайны: медицинской, судебной, адвокатской, предварительного следствия, нотариальных действий, денежных вкладов, исповеди, охраняемых законом.

Преступление является оконченным с момента совершения действий, указанных в ч.1 ст.137 УК.

5. Субъектом преступления, предусмотренного ч. 1 ст. 137 УК, является частное лицо, достигшее 16-летнего возраста.

6. Субъективная сторона — вина в форме прямого умысла.

7. Часть 2 рассматриваемой статьи предусматривает ответственность за нарушение неприкосновенности частной жизни, совершенное лицом с использованием служебного положения, т.е. субъектом данного преступления является должностное лицо или лицо, выполняющее управленческие функции в коммерческой или иной организации либо иной служащий (органа местного самоуправления, коммерческой или некоммерческой организации).

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

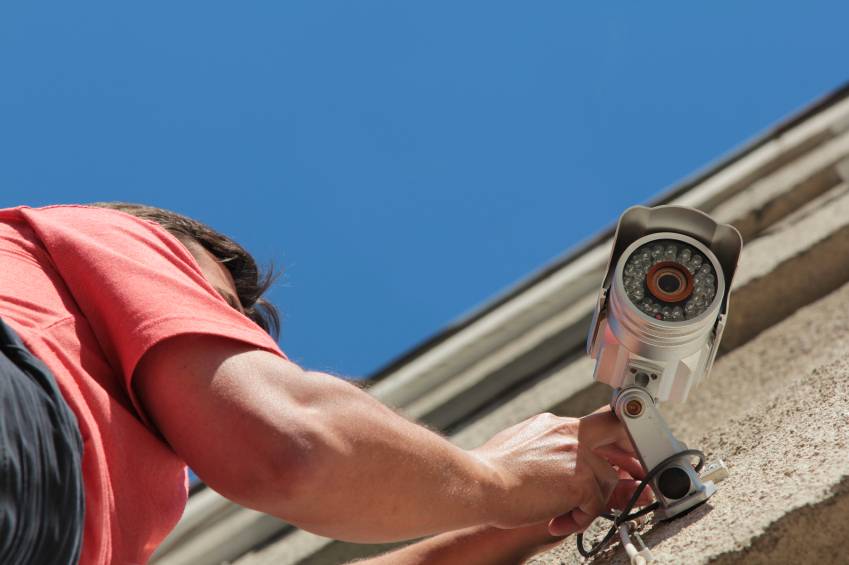

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Частые ошибки в организации видеонаблюдения

Подключая систему видеонаблюдения для своего дома впервые, как правило, ошибок избежать очень сложно. Но стоит попытаться это сделать.

Ниже мы расскажем о самых распространенных ошибках, которые допускают владельцы частных домов:

Неверные расчеты. Это самая распространенная ошибка, которую допускают почти все, кто сталкивается с монтажом видеонаблюдения впервые. Для того чтобы ее избежать нужно правильно измерить расстояние от камер до регистратора, и исходя из этого выбрать тип кабеля. Только правильные расчеты гарантируют качественное изображение и высокую скорость передачи данных.

Нехватка питания. Выбор источника питания оказывает существенное влияние на бесперебойную работу записывающих устройств. Особенно это сказывается на их работе в ночное время суток

А если в систему включен видеорегистратор без функции РоЕ, питанию камер стоит уделить особенное внимание. Способ хранения информации

Здесь все просто, чем больше и дольше вы хотите хранить информацию, тем большего объема жесткий диск потребуется

Способ хранения информации. Здесь все просто, чем больше и дольше вы хотите хранить информацию, тем большего объема жесткий диск потребуется

Современные устройства имеют большой объем. Например, диски емкостью 3000 ГБ позволяют хранить видеоматериалы, отснятые за 10-45 дней.

Все эти факторы имеют важное значение при самостоятельном обустройстве системы видеонаблюдения. Еще одна распространенная ошибка – неправильный монтаж проводки. При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к

это чревато обрывом провода

При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода

Еще одна распространенная ошибка – неправильный монтаж проводки. При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода

Неправильный выбор составляющих системы и ошибочный расчет их количества не смогут гарантировать высокое качество проделанной работы.

О том, как обустроить частную собственность всеми видами устройств слежения, контроля и управления оборудованием, вы узнаете из следующей статьи, посвященной оснащению дома интеллектуальными техническими системами.

Как расположить камеры видеонаблюдения в частном доме: планировка

Перед покупкой всего необходимого оборудования вам придется составить план своего участка, а также отметить на нем зоны, которые требуют повышенного контроля. Необходимо охватить все возможные пути проникновения злоумышленников в дом или во двор. Исходя из этого, на плане делаются пометки расположения определенного количества камер.

Помните, что при составлении плана расположения съемочных устройств, необходимо обеспечить им простор для обзора. Никакие предметы, в т. ч. и растения, не должны их загораживать, иначе охрана будет вовсе не эффективной. Учитывайте и угол обзора устройства. Так, например, камеры с малым углом можно расположить напротив калитки, входной или гаражной двери.

При этом видеорегистратор, который записывает данные с камер, должен храниться в месте с ограниченным доступом, чтобы посторонние не смогли помешать его бесперебойной работе. Правильный план поможет определиться не только с количеством камер, но и длиной кабеля, необходимого для подключения всей системы. Как вариант, можно установить беспроводные камеры, чтобы совсем упростить расчеты.

Заключение

Установленное по всем правилам видеонаблюдение поможет улучшить эффективность производства, наладить мониторинг рабочих процессов и предупредить хищения. При необходимости записи могут стать весомым доказательством вины либо невиновности сотрудников. Главное условие – юридически правильно оформить документацию и заручиться согласием всех работников компании.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Заключение

Видеонаблюдение на даче с системой удаленного доступа поможет быстро среагировать на происшествия или в любой момент посмотреть, что происходит в ваше отсутствие. Она также может стать отличным дополнением к стандартной охранной сигнализации – архивные записи позволят отследить время реагирования сотрудников охраны на сигнал. При грамотном подходе к подбору камер и самостоятельном монтаже расходы окупятся очень быстро.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
