Как установить водопроводный редуктор

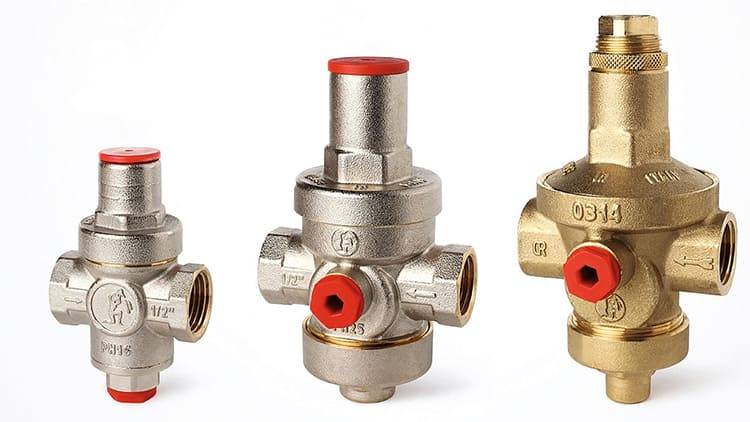

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Виды регуляторов и конструктивные особенности

Существует несколько разновидностей таких изделий. Чтобы выбрать подходящее приспособление, нужно разбираться в назначении, конструкции и характеристиках каждой разновидности.

Фланцевый рычажный регулятор

Эта модель предназначена для сдерживания слишком большого напора перед установленным оборудованием и после него. С ее помощью можно регулировать расход жидкости.

Прибор состоит из следующих деталей:

• корпуса из стали или чугуна;
• рычага с опорными элементами;
• мембранного механизма;
• крышки;
• штоков и клапанов;
• грузиков.

В результате воздействия грузиков клапана открывают доступ воде

При этом важно правильно отрегулировать прибор с учетом грузиков и потока жидкости

Изделия бытового назначения

Бытовой регулятор выпускает отечественная компания Паскаль. Эти изделия продлевают срок службы трубопровода и арматурного механизма. Они снижают давление, уменьшают шумы и вибрации в сети. Конструкции бытового предназначения отличаются конфигурацией. После их установки снижается потребление электроэнергии и расход воды.

Электронная разновидность

Электронный регулятор давления воды в системе водоснабжения включает насос малой мощности, который отбирает воду из сети водоснабжения. Работа агрегата совершенно бесшумная. Установленные датчики защищают от гидроударов и работы насосного оборудования вхолостую. Они являются частью автоматизированной системы водоснабжения.

Прибор состоит из диафрагмы, корпуса, втулки, с помощью которой он подключается к кабелю, и платы. Агрегат устанавливается до первой точки забора жидкости. Он укомплектован входящими патрубками, что позволяет монтировать его в магистральную линию. Перед запуском насос заполняется водой.

Оптимальное значение давления устанавливается производителем и равно 1,5 бар. При этом номинальное значение должно превышать пусковой показатель не более чем на 0,8 бар. Для регулировки стартового значения используют специальную отвертку.

Прибор прямого действия

Изделия промышленного назначения имеют отличающийся клапан фланца. Цена такого прибора стартует от 500 долларов. Для регулировки значения используются сетевые установки.

Агрегат состоит из следующих частей:

• втулки;
• короба с фланцами (выходящими и входящими);
• импульсные трубы;
• большой клапан;
• мембраны;
• комплектующие пилотного крана.

При превышении порогового значения жидкость проникает в емкость клапана, а мембрана перекрывает проходное отверстие в приборе. Как только давление снижается, мембрана освобождает проход.

Регулятор Honeywell

Это одна из разновидностей бытовых моделей, которая обеспечивает экономный расход воды и поддерживает постоянное давление в сети. В продаже есть комбинированные модели, которые включают в себя фильтр и регулятор. Они удобны в использовании и отличаются привлекательным дизайном. Благодаря фильтрам вода очищается от загрязнений и примесей продлевается срок службы водопровода. Промывка фильтра выполняется без отключения воды.

Квартирные регуляторы

Для улучшения качества подачи жидкости в водопроводе устанавливается регулирующий механизм. Обычно используют изделия с пропускной способностью 3 кубометра в час.

Такие агрегаты устанавливаются с соблюдением определенных правил:

1. Регулирующее устройство устанавливается в отапливаемом помещении. К детали должен быть свободный доступ.
2. Деталь нужно защищать от механического воздействия.
3. Прибор монтируется так, чтобы стрелка на корпусе указывала в направлении движения потока воды.
4. Перед установкой магистральный трубопровод обязательно прочищается.
5. Рекомендуется использовать регулятор в комплексе с сетчатым фильтром.
6. Для облегчения обслуживания устройства устанавливается специальный вентиль.

Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар.  Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Кстати, именно эта величина, разница между входным и выходным давлением воды, и есть фактическая величина настройки нагрузки пружины на клапан.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

• потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
• верхние этажи высоких зданий, давление низкое;
• нижние этажи высоких зданий, давление будет высоким;
• не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Регулировка может потребоваться не один раз, на протяжении длительного пользования водой.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Как выбрать для коттеджа?

Выбор зависит от технических параметров редукторов: их пропускной способности, надёжности и цены. Далее приведем сравнительную характеристику преимуществ и недостатков приборов, имеющих отличие в принципе действия.

Мембранный

Максимальная проходимость воды через прибор — до 3 кубометров в час. Опирающаяся на пружину внутренняя мембрана, при возрастании напора на входе — прогибается.

Смещение передаётся клапану, который закрывает вход. Происходит регулирование напора проточной воды путём изменения проходного диаметра отверстия.

Редуктор надёжен и неприхотлив в работе. Для более точной регулировки и визуального наблюдения за напором комплектуется манометром. К недостаткам прибора можно отнести высокую стоимость, меньшую производительность по сравнению с аналогами.

Мембранное устройство редуктора размещено в гермокамере, не подвергается засорению и может эксплуатироваться без предварительной очистки воды фильтром.

Поршневой

Имеет большую возможность пропуска воды — до 5 кубометров в час. Наиболее прост в конструктивном отношении, относится к бюджетным вариантам устройств. Стабилизация давления в водной системе происходит за счёт перемещения поршня.

При увеличении водонапора он воздействует на пружину. Смещаясь, поршень закрывает часть прохода, а соответственно, и водоток. Давление на выходе нормализуется.

При относительно невысокой стоимости модель имеет серьёзный недостаток. Наличие в водной системе твёрдых фракций быстро выводит прибор из строя, чаще требуется ремонт или замена.

Монтаж поршневого редуктора производится в тандеме с фильтром грубой очистки. Это значительно продлевает время его работы.

Подробная информация о поршневом регуляторе давления в видео:

Лабиринтный

Один из самых простейших редукторов по конструкции и использованию. Внутренняя подвижная механическая часть отсутствует.

Возникающие в водотоке гидравлические удары (скачки давления) гасятся за счёт прохождения воды через системно расположенные небольшие каналы (лабиринты).

Этот тип регуляторов монтируется непосредственно перед входом сантехнического оборудования.

Примитивность конструкции прибора не даёт гарантии полной безопасности при эксплуатации водного оборудования, что ограничивает его использование.

Монтаж редуктора (пошаговая инструкция)

При принятии решения об установке редуктора давления воды, человек может выбрать один из 3-х вариантов: обратиться в организацию, обслуживающую конкретную водопроводную сеть или в иную специализированную организацию, занимающуюся монтажом подобных инженерных сетей и установкой сантехнических устройств, а также выполнить монтаж самостоятельно.

При принятии решения о самостоятельном выполнении работ, полезной будет пошаговая инструкция, приведенная ниже.

Работы по установке должны выполняться в следующей последовательности:

• перекрывается вентиль, установленный на входе подающей трубы водоснабжения;
• выбирается горизонтальный участок, по длине соответствующий длине редуктора, дополнительного фильтра очистки и прочих элементов, соединяющих все монтируемые устройства (бочонки, сгоны, фланцы и т.д.);
• на выбранном участке вырезается участок трубы, соответствующий длине, определенной ранее. При использовании пластиковых труб применяется специальный нож для их нарезания, при стальных трубах – углошлифовальная машинка («болгарка»);
• на концах обрезанной трубы крепятся фитинги. Это может быть резьбовое или фланцевое соединение, которое фиксируется посредством пайки при использовании пластиковых труб и электросваркой, когда трубы выполнены из металла. Также в случае использования стальных труб можно нарезать резьбу непосредственно в местах отреза;
• при резьбовом соединении монтируемых элементов, соединение выполняется с использованием технического льна, пакли или ленты ФУМ, которые наматываются на резьбу, после чего выполняется соединение всех элементов, подлежащих монтажу. Затем собранная конструкция монтируется на подготовленный участок трубы. С одной из сторон монтируемого участка выполняется установка контргайки, обеспечивающей предотвращение протекания воды.
• при фланцевом соединении монтируемые элементы включаются в разрыв отпиленной трубы через прокладки, соответствующие диаметру фланца.

Вопрос, который волнует многих пользователей, когда нет или недостаточно места для установки регулятора давления, это – можно ли устанавливать прибор на вертикально расположенном участке трубы?

Ответ на данный вопрос такой – подобная установка допускается, но не желательна, так как при таком расположении в пространстве устройство может работать неправильно, не выдерживая параметров давления в требуемых пределах, а в случае использования поршневых регуляторов, вероятна поломка, вызванная попаданием взвешенных частиц в рабочую зону аппарата.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

Установка

Порядок производства монтажа:

1. Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
2. Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика. Для установки полусгонов этим способом потребуются газовый или разводной ключи. Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода

Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

1. с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
2. при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
3. открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
4. процесс повторяется до достижения желаемых результатов.

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Лучшие модели

Достаточно беглого взгляда на предлагаемые образцы, чтобы сложилось представление о брендах в этом сегменте. Самые дешевые (но часто некачественные) изделия из Китая. Ценовой диапазон от 450 до 800 рублей.

Далее идут известные производители:

• Valtec,
• Uni-Fitt,
• Officine Rigamonti (OR),
• Itap,
• FAR,
• Stout.

Все производятся в Италии.

Складывается впечатление, что 80% всех регуляторов итальянские. На самом деле, большую их часть производят в России. Тем не менее, качество этих изделий не уступает оригинальным брендам. Ценовой диапазон начинается от 600 рублей.

Не менее известны производители из Германии:

1. Honeywell,
2. ProFactor,
3. Watts.

Однако, здесь перечень ограничителей короткий. Стоимость их изделий от 1000 рублей.

Самые дорогие модели у Danfoss (Дания), ее изделия отличаются высоким качеством, но цены кратно выше, чем у конкурентов.

Для квартиры

Рекомендуемые редукторы поршневого типа диаметром 1/2″

Модель	Заводская настройка, бар	Диапазон настройки, бар	Цена, руб.
OR 1/2″ 16 bar	3,0	1,5 – 5,5	570
UNI-FITT COMPACT 1/2″	3,0	1,0 – 4,0	610
ICMA MIGNON 248 — 1/2″	3,0	1,0 – 4,0	630
Valtec 1/2″	2,0	1,0 – 4,5	854
HONEYWELL D04FS-1/2″ A	3,0	1,5 – 6,0	1380

Рекомендуемые редукторы мембранного типа диаметром 1/2″

Модель	Заводская настройка, бар	Диапазон настройки, бар	Цена, руб.
PRV 253G 1/2″ PROFACTOR*	3,0	1,0 – 6,0	950
Honeywell D04fm-1/2″A RU	3,0	1,5 – 6,0	1745
Valtec 1/2″	3,0	1,0 – 7,0	2460
Danfoss (Juniior) 1/2″	3,0	1,0 – 5,0	4000

* – В данном редукторе применены оба типа устройства – поршень и за ним мембрана, что значительно снижает вероятность протечки в течении длительного срока, с учетом цены, это лучший выбор среди мембранных ограничителей.

Для частного дома

Рекомендуемые ограничители поршневого типа диаметром 3/4″

Модель	Заводская настройка, бар	Диапазон настройки, бар	Цена, руб.
UNI-FITT COMPACT 3/4″	3,0	1,0 – 4,0	675
ICMA MGINON 248 3/4″	3,0	1,0 – 4,0	725
Valtec 3/4″	2,0	1,0 – 5,5	1100
HONEYWELL D04FS-3/4″	3,0	1,5 – 6,0	1863

Рекомендуемые редукторы мембранного типа диаметром 3/4″

Модель	Заводская настройка, бар	Диапазон настройки, бар	Цена, руб.
PRV 253G 3/4″ PROFACTOR	3,0	1,0 – 6,0	1065
Honeywell D04fm-3/4″A RU	3,0	1,5 – 6,0	2100
Valtec 3/4″	3,0	1,0 – 7,0	3100
Danfoss (Juniior) 3/4″	3,0	1,0 – 5,5	4870

Приобрести дешевые ограничители можно в любом строительном супермаркете. Более качественные изделия, следует искать в специализированных магазинах или заказывать через Интернет.

Выбираем регулятор давления воды

Чтобы стать обладателем устройства с оптимальным функционалом, надо грамотно подойти к выбору модели. Предлагаем познакомиться с основными критериями, ориентируясь на которые, можно приобрести устройство, идеально подходящее к конкретной системе водоснабжения.

Выбор зависит от существующей потребности

По конструкции

Выбирая между поршневой и мембранной конструкцией, стоит предпочесть второй тип. Они более надёжны в эксплуатации, хотя в изделиях первого типа износ поршня минимален. Поршневые конструкции достаточно чувствительны к качеству воды, поступающей по магистрали. Даже небольшая частичка песка может заклинить поршень.

Мембранный регулятор прослужит намного дольше

Мембранный тип не предъявляет повышенных требований к обслуживанию. Благодаря их конструктивному исполнению, исключён контакт с водой. Поэтому можно не опасаться коррозионных процессов. Единственным слабым местом является подвижная диафрагма.

Подключение должно быть выполнено правильно

По техническим параметрам

При выборе подходящего регулятора следует помнить, что каждое изделие рассчитано на определённое давление на входе и выходе. При определении требуемых технических параметров, следует учесть характеристики оборудования, установленного в доме или квартире. Исходя из этих данных, определяют технические характеристики регулятора.

Давление зависит от характеристик системы

Кроме давления, следует учесть степень нагрева воды, которая будет циркулировать по водопроводу. Если устройство рассчитано на эксплуатацию при температуре от 0ºС до 40ºС, подключать его к системе горячего водоснабжения и отопления нельзя. В таких условиях сможет работать модель, предназначенная для эксплуатации при температуре до 130ºС.

Для горячего водоснабжения нужен подходящий редуктор

По материалу изготовления

Для обеспечения длительной работы регулятора стоит выбирать изделия, для изготовления которых использовались качественные сплавы с хорошими коррозионными характеристиками. Производители предлагают такие изделия из бронзы, латуни и стали. В составе последней содержатся элементы, повышающие её коррозионную стойкость.

Материал должен быть качественным

Редукционный клапан для воды в квартире: до или после счетчика?

Вы наверняка обратили внимание, что на рисунках и фото используемых в статье редуктора стоят в разных местах, а именно до и после счетчика расхода воды. Поясню почему:. Читать: Всё про вводной кран в квартиру

Читать: Всё про вводной кран в квартиру

Редукционный клапан для воды в квартире, обычно ставят до счетчика, если вам нужно отрегулировать давление для всей квартиры.

Если вам важно снизить давление воды для конкретного прибора, например водогрейного котла или дорогой душевой кабины, то редуктор давления можно ставить перед этим прибором, а не до счетчика. В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии

В загородных домах, особенно индивидуального водоснабжения, чтобы уберечь редуктор от гидроудара, его ставят после счетчика, перед обратным клапаном, тонким фильтром и шаровым краном ревизии.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Как выбрать?

Выбор редуктора зависит от потребностей и особенностей системы. Основным критерием является напор в линиях ГВС и ХВС, а также рабочие характеристики оборудования в квартире (или в доме). Параметры стиральных или посудомоечных машин можно узнать из инструкций.

Важно! Не следует выбирать модель «на вырост». Избыточные возможности редуктора не будут использованы, а нормальной работы от него получить не удастся

Надо подбирать модели, максимально соответствующие параметрам сетей водоснабжения.

Для квартиры

Давление в трубах многоквартирных домов соответствует нормативному значению.

Поэтому, выбирая наиболее подходящую модель редуктора, надо учитывать параметры сети и делать поправку на высоту этажа. Давление на нижних этажах всегда больше, чем на верхних.

Помимо общих значений следует учесть потребности сантехники. Если есть импортные чувствительные приборы, лучше всего исходить из их требований.

Обратите внимание! Конструкцию можно выбирать, исходя из собственных предпочтений. Механические устройства больше всего страдают от низкого качества воды, а электронные — от перепадов напряжения или сложных условий эксплуатации.

Для частного дома

В частном доме подача воды осуществляется либо из централизованных сетей, либо из собственной скважины. В первом случае критерии выбора такие же, как и для квартиры.

Во втором случае придется руководствоваться параметрами водонагревательного устройства — котла или бойлера. В частном доме возможно не только превышение номинального давления.

Часто возникает обратная ситуация, когда в линии недостаточный напор для нормального функционирования сантехники. Поэтому рекомендуется использовать простые и надежные мембранные виды в сочетании с повышающим насосом.

Какие бывают?

Сейчас производители выпускают следующие типы редукторов давления воды в водопроводных системах.

1. Механические. Самые распространенные, стоят дешево, занимают минимум места. Состоит из корпуса и пружинного клапана. Регулируется с помощью регулировочного болта, которым меняется сила сжатия пружины или мембраны.
2. Автоматические. Представляют собой модифицированную вариацию механических. Имеют встроенный выключатель. Их монтируют в системы водопровода, где давление обеспечивается дополнительным нагнетателем (помпой). При снижении давления до определенной отметки такой редуктор автоматически запускает помпу для повышения давления воды до требуемого уровня.
3. Электронные. Появились сравнительно недавно, являются комбинацией автоматического редуктора с встраиваемой помпой. Для работы требуют электропитание, управляются программой.

Редуктор автоматического типа. В зависимости от давления включается или отключается тумблер

По конструкции самого клапана разделяют на следующие.

1. Поршневые. Самые дешевые, в основе — подпружиненный поршень, который и перекрывает сечение водопровода. Недостаток таких: они плохо выполняют свой функционал при высокой скорости потока воды через трубу.
2. Мембранные. В основе — подпружиненная мембрана, устанавливающаяся в отдельной герметичной камере. Более надежны, так как регулировочный механизм не контактирует с водой, сохраняют свою функцию при высокой скорости движения воды (в среднем, до 3 м3*ч), но стоят дороже поршневых.
3. Электрические. Положение клапана зависит от показателя давления, считываемого с электронного датчика, приводится в действие электрическим приводом.

Электронный регулятор. Многофункционален, но стоит недешево

Нужен или нет?

Регулятор необходим в квартирах или частных домах, где используются сантехнические, стиральные или кухонные устройства, чувствительные к давлению воды.

Кроме этого, установка устройства нужна в помещениях, где возможны гидроудары.

Иначе возможен срыв гибкой подводки и затопление соседей из нижних квартир.

В большинстве многоквартирных домов установлены общие редукторы, контролирующие давление на весь стояк. Они расположены в подвале, поэтому в квартире их искать бесполезно.

Однако, эти устройства не всегда полностью справляются со своими задачами, поэтому установка собственного прибора не помешает.

Развернутый ответ на вопрос в нашей статье.
