Диагностика и ремонт системы отопления: восстановление работы труб, радиаторов, циркуляционных насосов и котлов

Конструкция, внутреннее содержание и принцип работы устройства

Чтобы совершать ТО и ремонт, необходимо знать в точности конструкцию и внутреннее содержание водяной машины. Конструкционные особенности помпы состоят в следующем:

• нержавеющий корпус либо произведенный из цветного металла;
• двигатель, объединенный валом с ротором;
• роторный механизм с установленным на нем вентилятором – то есть крыльчаткой (лопасти имеют регулярный контакт с водой и изготавливаются из металлических материалов и полимера).

Принцип работы, не зависящий от особенностей конструкции, имеет следующие особенности:

• на устройство подается электрический ток, и двигатель начинает вращение вместе с ротором, он в свою очередь задает вращательное движение крыльчатке;
• жидкость, поступает через принимающий патрубок. Затем колесо с лопастями отбрасывает его на стенки корпуса прибора;
• под воздействием той же центробежной силы происходит выталкивание через подающий патрубок.

Помпа, для отопления имеющая различные конструктивные особенности подразделяется на различные виды. Если рассматривать прибор с ротором, то можно отметить следующие:

• мокрый;
• сухой.

Устройство циркуляционного насоса

У насоса с ротором находящимся во влажной среде, теплоноситель охлаждает и выполняет роль смазывающего элемента. Такое оборудование применяется в основном в бытовых системах. Из основных особенностей стоит выделить:

• помпа почти не шумит во время работы, потому что жидкость хорошо глушит шумы и вибрацию;
• прибор очень прост в монтаже, техническом обслуживании и ремонте.

Но существуют и недостатки:

• коэффициент полезного действия на низком уровне;
• монтаж можно производить только в горизонтальном положении;
• при отсутствии воды запуск запрещен.

Сухой насос имеет двигатель, находящийся в отдельной камере. Вал электродвигателя передает движение на крыльчатку при помощи муфты. Сравнивая такой прибор с прибором влажного типа, сухой имеет коэффициент (около 85%), сложную конструкцию, которая отягощает процесс ремонта и ТО. Монтаж производится, таким образом, помпа впаивается, вкручивается или вваривается сваркой в трубопровод и крепится на стену. Для крепления к стене применяется специальный крепеж.

Ремонт отопления в доме

Во многих частных домах функционируют автономные системы отопления. Если ее монтаж и установка проведены правильно, то прослужить она может довольно долго. Но, иногда, даже самой надежной системе нужен ремонт отопления в доме для устранения мелких и глобальных неполадок. В отопительных системах могут образоваться:

• свободный воздух, который можно убрать путем стравливания
• засоры, которые можно удалить путем промывки фильтров
• протечки, убрать которые возможно специальной стяжкой

Но, это временные меры, которые только оттягивают необходимость качественного ремонта. Известно, что своевременный ремонт отопления в доме является гарантией долговечной и надежной работы системы отопления.

Течет из соединения радиатора и труб

Чаще всего в данном случае проблемы возникают с уплотнителем на резьбе. Устранение неисправности потребует перекрытия воды и снижения давления.

На подобные случаи желательно держать дома запасные гайки и муфты. Старые могли прийти в негодность. Заржавевшие детали не всегда выдерживают нагрузки при работе с ними. В случаях повреждения резьбы, нужна будет плашка. Когда все готово, на резьбу наматывают паклю и сверху наносят слой пасты Unipak. Детали прочно закручиваются. Постепенно открывая кран подачи воды, проверяется надежность проделанной работы.

Инструкция по уплотнению резьбового соединения паклей и уплотнительной пастой (нажмите, чтобы увеличить).

Капремонт отопления

Капитальный ремонт отопления включает перекладку трубопроводов, замену или устранение неполадок в отопительных устройствах. Наконец, могут потребоваться тесты, направленные на выявление неисправностей и последующую отладку нагревателей воды, насосов, управляющих узлов и котлов.

Вне зависимости от того, производился ли капитальный или обычный ремонт, в конце работ необходимо выполнить приёмку исправленной системы. Начинается он с анализа и тестирования на соответствие установленным правилам. Непосредственно перед началом мероприятий утверждается смета на ремонт системы отопления.

Виды насосов циркуляционного типа

Монтаж насоса с мокрым ротором должен производиться только в горизонтальном положении, чтобы ротор всегда контактировал с водой. Устройство подобного типа отличается низким уровнем шума при работе и более доступной ценой

Для проведения качественной починки циркуляционной помпы нелишним будет узнать и о видах такого оборудования. Итак, существуют два вида устройств для работы с водой в замкнутом контуре:

• Механизмы с мокрым ротором;
• Насосы с сухим ротором.

В первом случае агрегаты рассчитаны на постоянный контакт ротора с перекачиваемой жидкостью. В результате такой конструкции происходит естественное охлаждение и смазывание все трущихся друг о друга элементов помпы. Монтаж насоса с мокрым ротором должен производиться только в горизонтальном положении, чтобы ротор всегда контактировал с водой. Устройство подобного типа отличается низким уровнем шума при работе и более доступной ценой. Кроме того, насосы с мокрым ротором более просты в обслуживании и уходе.

Агрегаты с сухим ротором. Здесь ротор располагается в отдельной сухой камере. При этом вращающий момент передаётся ротору благодаря специальной муфте. Стоит отметить, что помпы циркуляционного типа с сухим ротором имеют большую мощность и производительность, в отличие от своих «мокрых» собратьев. Но при этом и отличаются более сложным устройством, а значит, требуют большего профессионализма в выявлении причин неисправности и проведении последующего ремонта.

Важно: насосы с сухим ротором в отличие от водоподающих агрегатов могут работать всухую. Только нагрузка на привод будет колоссальная, что и приведёт к скорому износу оборудования

Стоит отметить и такой важный момент, что все циркуляционные агрегаты по типу конструкции корпуса можно поделить на моноблочные устройства и консольные. Первые имеют единый блок-корпус, в котором располагаются все рабочие узлы. Второй состоит из двух блоков, каждый из которых предназначен для определенных рабочих узлов.

Как правильно следует регулировать батареи отопления

Автоматические терморегуляторы имеют высокую практичность в системах отопления жилых помещений и с успехом заменяют запорную арматуру. Несмотря на то что обычные краны относятся к дешёвому варианту, контроль отопления с помощью специальных элементов обладает большей безопасностью и удобством. При использовании запорной арматуры в системе могут образовываться воздушные пробки или остановки потоков воды. Регулятор работает так, что поток воды уменьшается, но не перекрывается полностью, поэтому аварийные ситуации исключаются. С использованием кранов затрачивается дополнительное время, а на автоматическом регуляторе достаточно установить необходимую температуру.

Итак, преимущества автоматических клапанов установлены, и теперь можно поговорить о том, как регулировать батареи отопления. Терморегуляторы или термостатические вентили отлично справляются со своей задачей, обеспечивая эффективность теплоотдачи в зависимости от температурных условий на улице.

Стандартный автоматический терморегулятор оснащён термической головкой, реагирующей даже на незначительное изменение температуры. В сильфоне регулятора находится специальный состав, который при нагреве изменяет своё состояние и расширяется. Это обеспечивает воздействие на клапан, после чего расход теплоносителя уменьшается.

Ассортимент наших услуг по ремонту отопительных систем

Компания «СоюзТехСервис» выполняет профессиональный ремонт радиаторов, котлов, труб и других элементов отопительных систем  любой сложности в Москве и области. Наш персонал обладает высоким уровнем квалификации и специализированным оборудованием для качественного выполнения следующих работ:

• Замена участков труб, которые пострадали вследствие интенсивного развития коррозии.
• Диагностика состояния оборудования, радиаторов, систем автоматики, трубопроводов.
• Регулировка работы запорной арматуры и её замена при необходимости.
• Гидрохимическая промывка внутренней поверхности всех компонентов системы отопления.
• Регулировка работы насосного оборудования, котлов и счетчиков.
• Модернизация с установкой дополнительного оборудования.
• Гидравлические испытания (опрессовка).
• Пусконаладочные работы перед началом отопительного сезона.

Ремонт — шаг за шагом

Стоит еще раз сказать, что ремонт радиатора самостоятельно сделать довольно не сложно. В этом деле самое главное, это наличие необходимых инструментов. Основное средство для ремонта радиатора – это специальный радиаторный ключ.

Чаще всего встречается такая неисправность, как течь батареи отопления. причиной ее может оказаться порванная прокладка. Исправляется данный дефект посредством замены испорченного элемента конструкции. Бывает, что течь возникает в результате образования небольшого отверстия в батарее. Это отверстие можно заварить холодной сваркой.

Место протечки чугунной батареи

Случается, когда проблема связана с неисправностью метчика, заглушки или футорки. Тогда ремонт батареи осуществляется так же – путем замены изношенной детали. Это легко сделать своими руками, не прибегая к посторонней помощи.

Если произошло что-то из вышеперечисленного, то начинается ремонт радиатора своим руками со слива воды. Удобнее всего выполнять ремонтные работы не в отопительный сезон, когда батарея холодная, но выбирать не приходится. Иногда после слива внутри радиатора остается какое-то количество жидкости, чтобы она не попала на пол, надо просто подставить тазик и течь не испортит покрытие пола.

Кран для слива воды с системы отопления

Очень часто ремонтные работы затрудняются тем, что не откручиваются заглушки и футорки. Такая ситуация возникает в результате «склеивания» указанных деталей. В этом случае целесообразным будет вызвать мастера, который решит эту проблему с помощью автогена. Это, конечно, стоит денег, но без описанных действий не обойтись.

Иногда ремонт чугунных радиаторов – это, скорее, их реставрация, поскольку дефектом является порча внешнего вида. Исправить сие неудобство можно своими руками с помощью краски, так что стоимость ремонта радиаторов этого типа, в данном случае, напрямую зависит от того, какую именно краску вы собираетесь использовать.

Снятие старой краски с батареи

Покраска батарей производится только в том случае, если поверхность отопительного прибора будет холодной. Перед нанесением нового слоя краски необходимо удалить старый, затем хорошенько вымыть батарею и обезжирить ее поверхность.

Случается, что единственным способом исправить дефект радиатора является его замена. Демонтаж батареи надо проводить тогда, когда отопление отключено, чтобы изделие было холодным. Отделяется радиатор от системы с помощью специальных средств. Такая работа не терпит отлагательств, особенно в холодное время, в противном случае можно вообще остаться без отопления.

Поменять радиатор проще, но дорого

Что касается других видов батарей (алюминиевых, биметаллических, стальных), то их ремонт мало чем разнится. Если повреждение не сложное, его можно исправить своими руками. Небольшую течь можно заделать холодной сваркой. Демонтируются такие конструкции довольно просто, хотя для выполнения этой задачи надо два человека, не меньше.

Ремонт масляных радиаторов также можно произвести своими руками, однако здесь нужно учитывать, что поломка может касаться электрического нагревателя.

Ремонт и изготовление радиаторов выполняется ныне многими фирмами. Их ценовая политика различна, как и качество продуктов и услуг. Поэтому выбирать надо очень внимательно, анализируя и просчитывая все варианты. Однако если речь идет о незначительной неисправности, лучше выполнить все ремонтные работы самостоятельно, насладившись процессом и сэкономив деньги.

Ремонт радиаторов своими руками – дело ответственное (особенно учитывая высокое давление, под которым подается теплоноситель), но вполне осуществимое. Если вашего опыта для этого не хватает – воспользуйтесь нашими советами или проконсультируйтесь с квалифицированным специалистом.

Подготовительные работы

Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

В случае замены батареи заранее:

• согласовывают дату работы с мастерами и управляющей компанией;
• покупают радиаторы, подходящие по конструкции;
• готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

Важно правильно подобрать комплектующие для предстоящих условий эксплуатации

Выбор радиаторов

Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

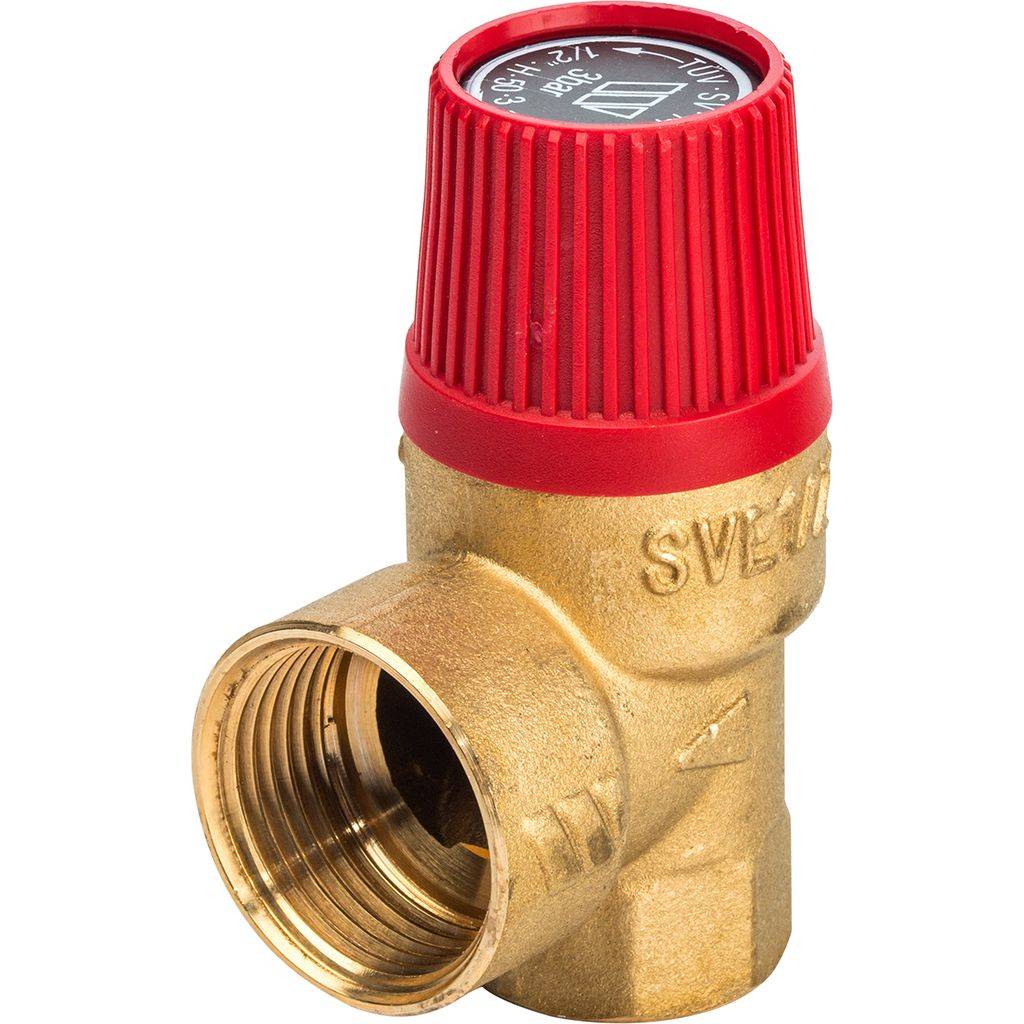

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

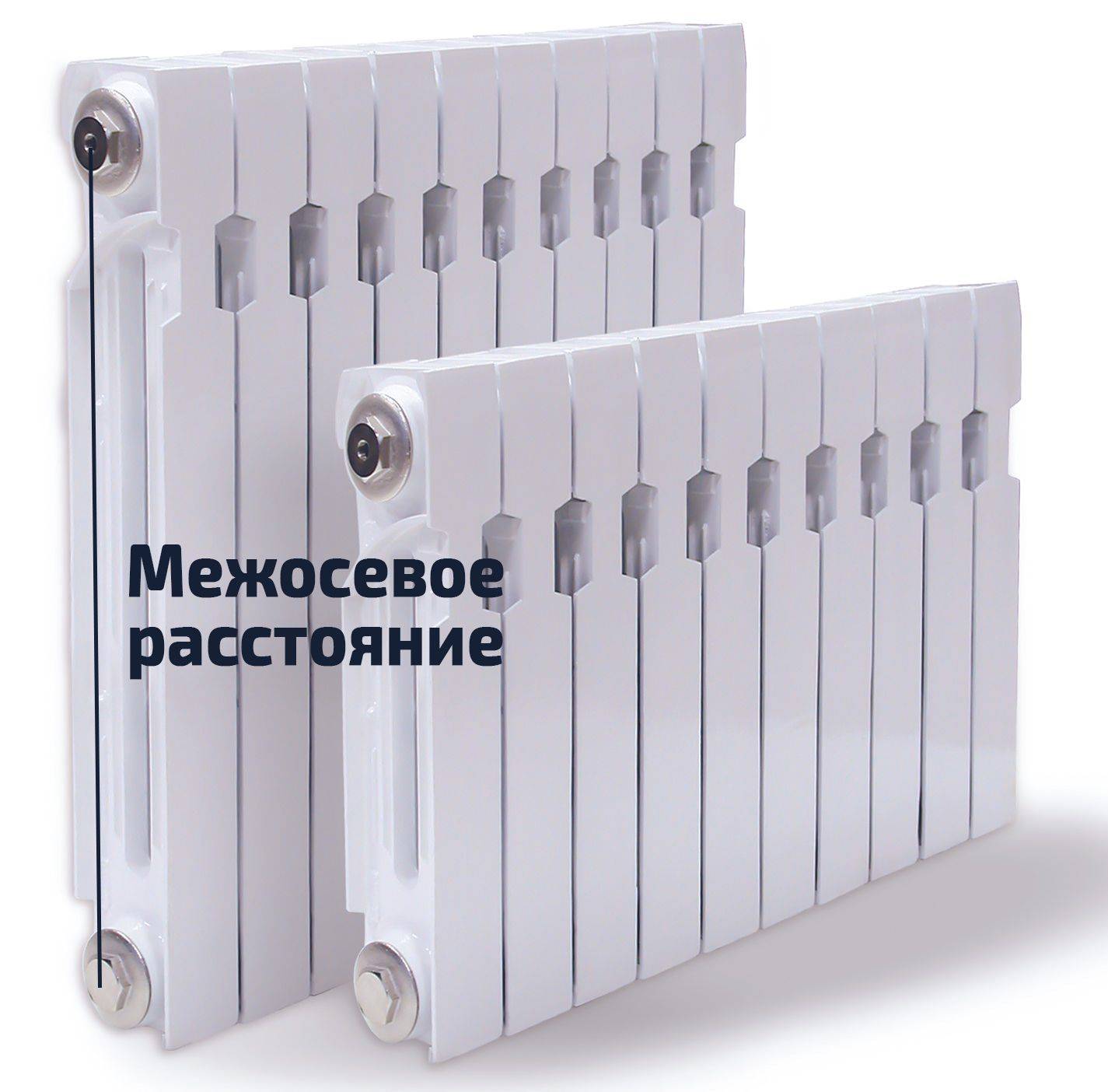

Межосевое расстояние радиаторов отопления.

Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам. Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Необходимый инструментарий и расходный материал

Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.

Могут понадобиться:

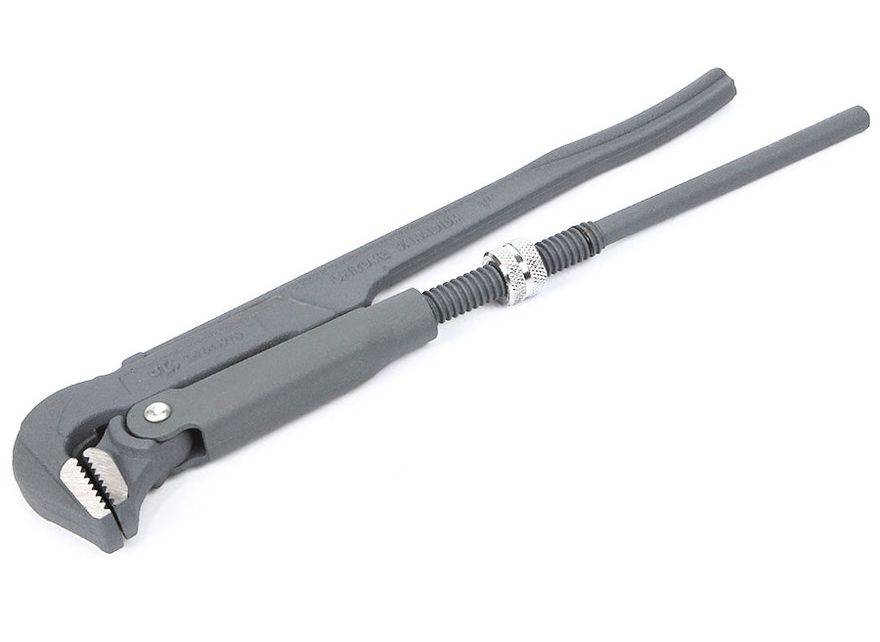

	рычажный ключ, для откручивания/ закручивания гаек большого размера, а также для удержания стальной трубы, если понадобится нарезать новую резьбу

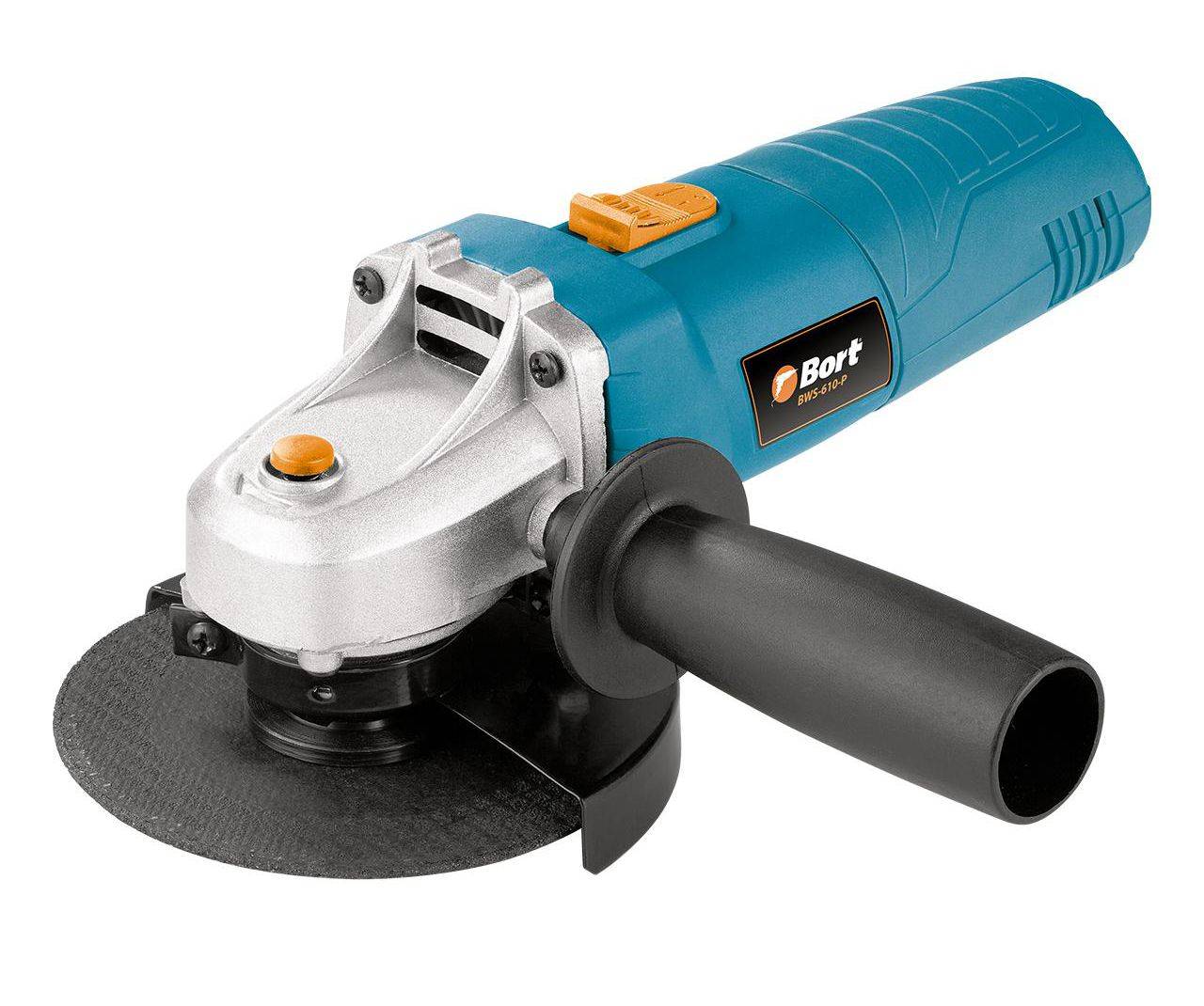

	углошлифовальная машинка (болгарка) для срезания труб с батареи, которую не удалось демонтировать откручиванием гаек

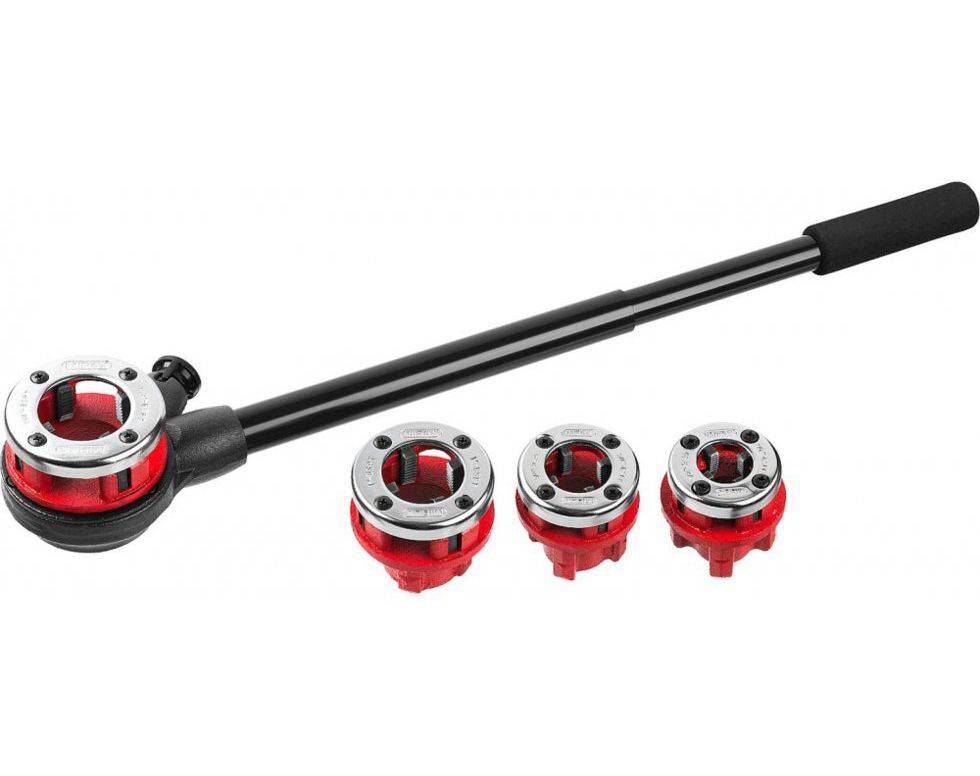

	трещоточный клупп с плашкой необходимого диаметра для нарезания резьбы на стальных трубах

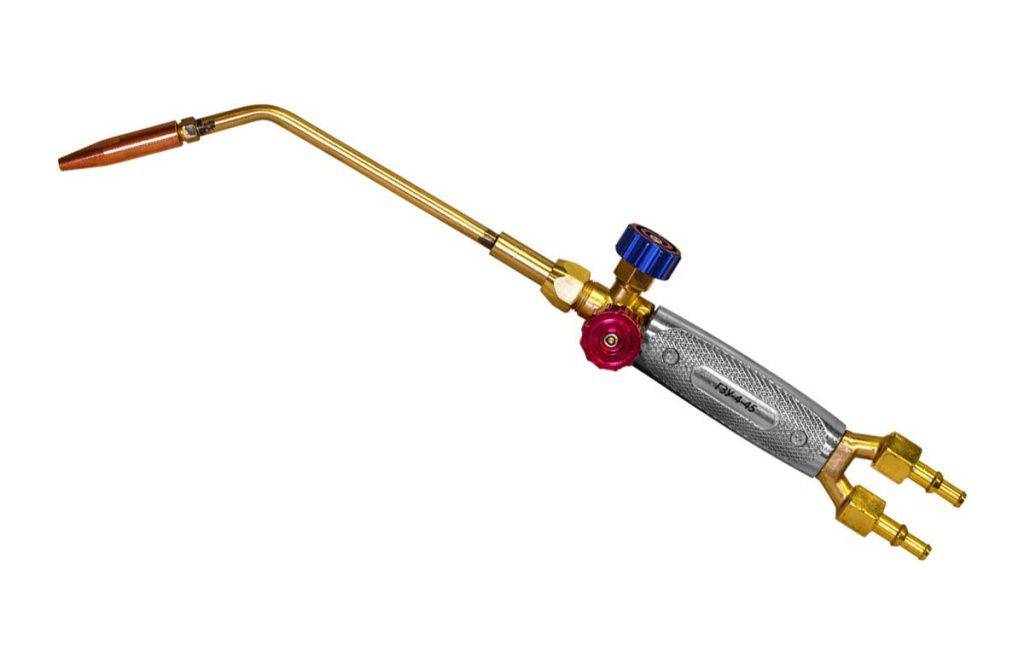

	газосварочный аппарат, если необходимо приваривать углы и сгоны металлических труб

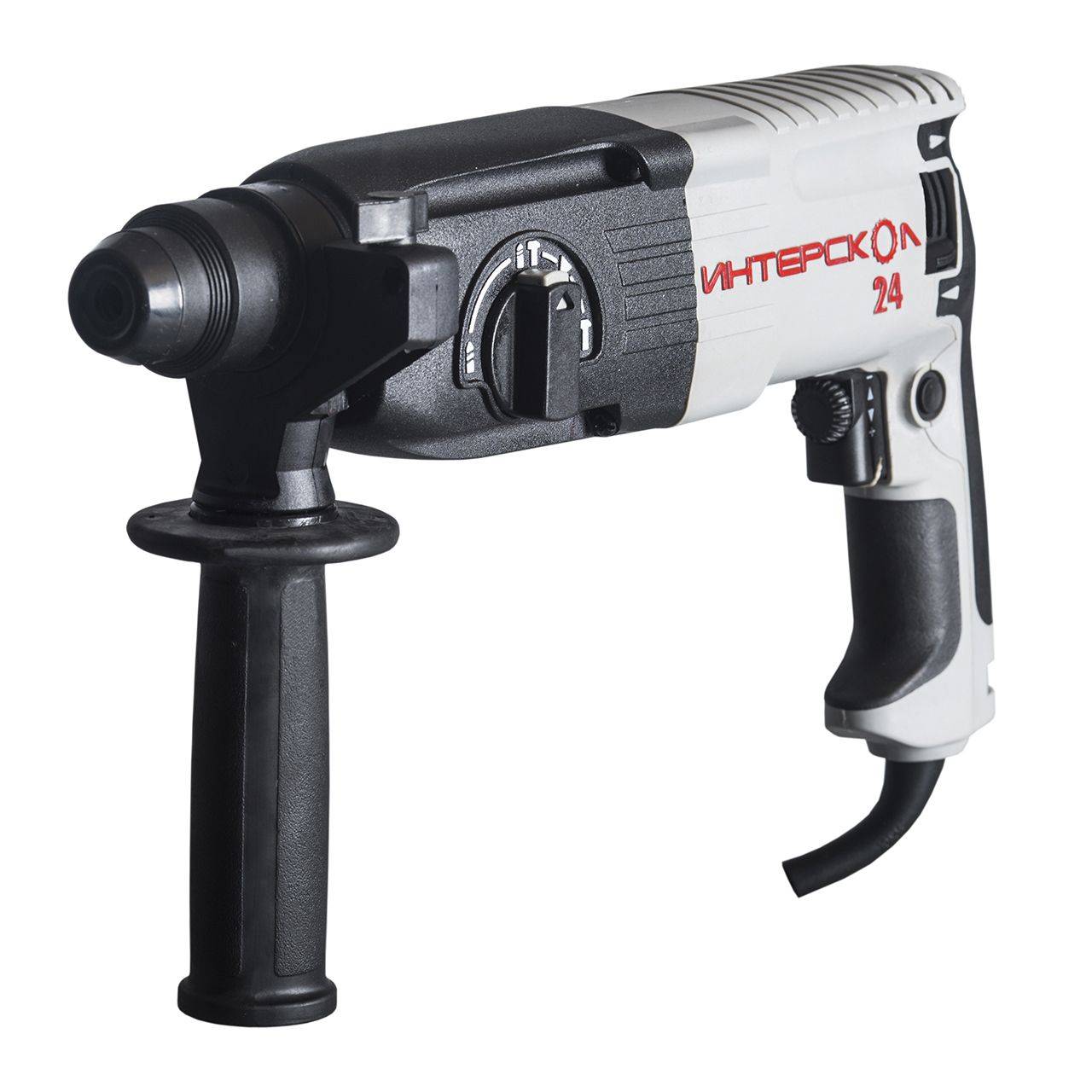

	перфоратор для монтажа кронштейнов
	лазерный или пузырьковый уровень

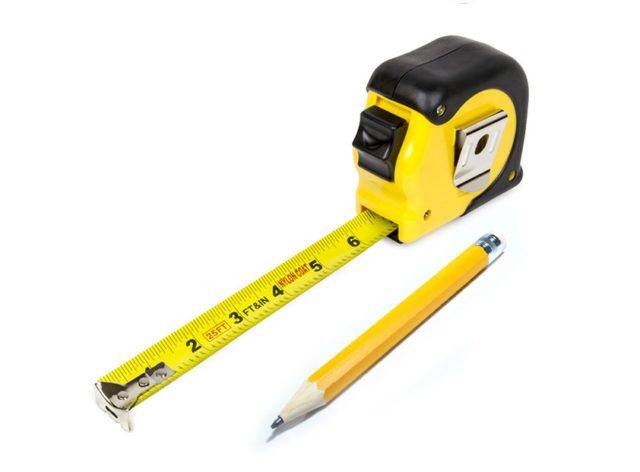

	рулетка, карандаш

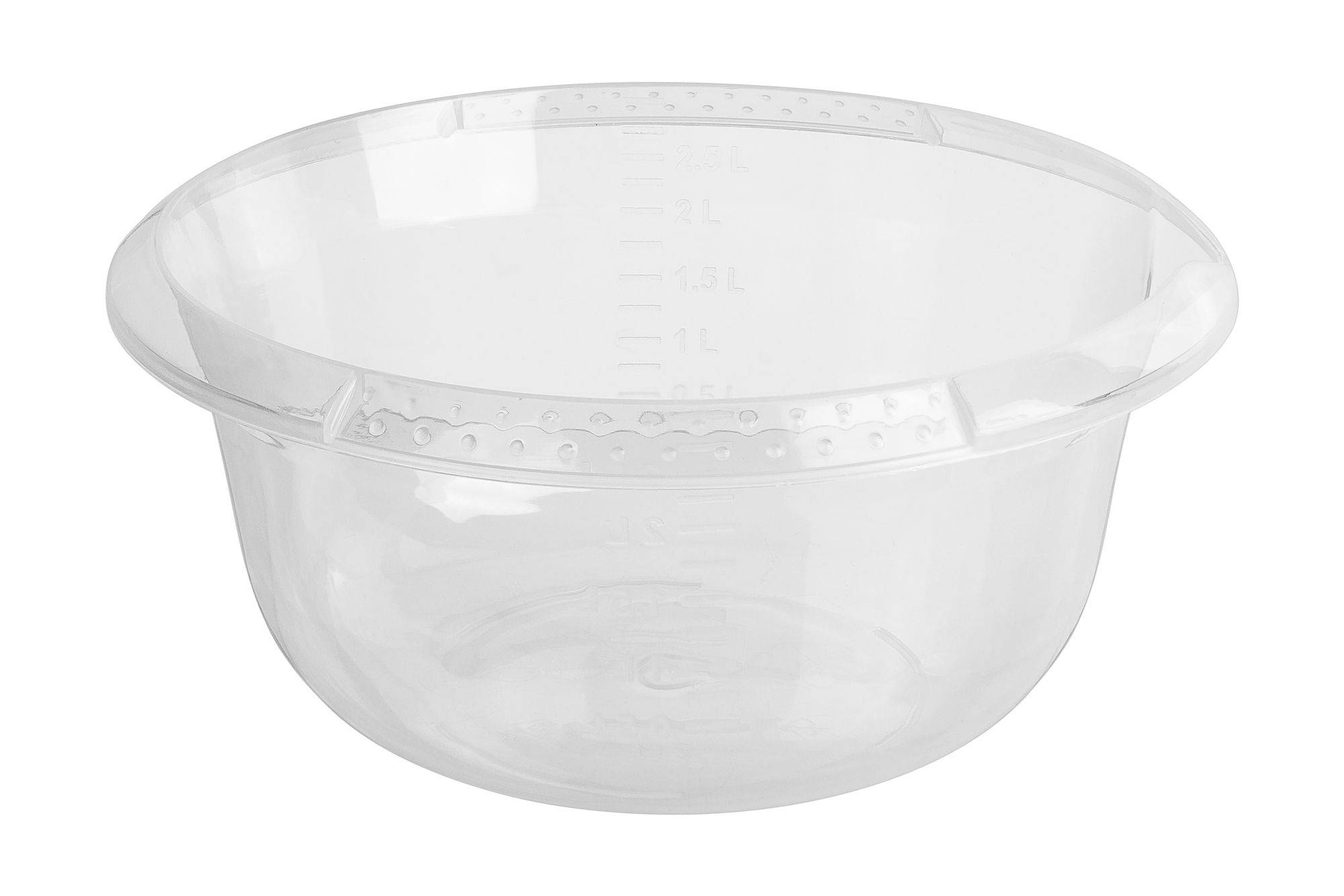

	плоская ёмкость для сбора теплоносителя

Для монтажа приобретают:

• сантехнический лён (рекомендуется) или уплотнительную ленту (ФУМ) и сантехническую пасту (по желанию);
• прокладки нужного размера.

Необходимые установочные изделия в зависимости от типа радиатора:

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

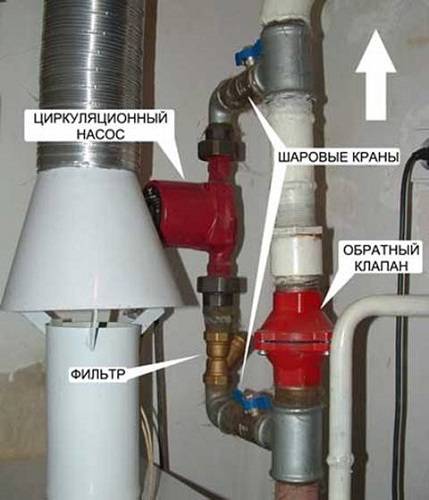

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Спектр процедур

Обслуживание и ремонт отопления состоит из следующих мероприятий:

• устранение утечек, возникающих в трубопроводах, приборах и запорной или регулирующей арматуре;
• замена пришедших в негодность участков устройств и кранов;
• устранение «обратных уклонов», появляющихся на трубопроводах;
• установка кранов воздухоспускного типа на участках, где невозможно нивелировать обратные уклоны или пробки из воздуха;
• устранение поломок, возникающих в управляющем узле или котельной отопительной системы;
• тестирование и в случае необходимости замена вышедших из строя приборов для измерений и контроля;

К обслуживанию отопительной системы частного дома можно отнести профилактические работы с различными элементами, в том числе промывка, покраска. Промывка и регуляция отопительной системы выполняется каждый год в конце сезона.

Циркуляция жидкости в системе отопления

Каждое помещение независимо от его целевого предназначения, нуждается в отоплении. Если раньше основным способом отопления домов было принято считать каминный или печной метод, то сейчас он стал наименее эффективным и востребованным: носитель не способен предоставить достаточное количество тепла из-за увеличения отапливаемых объектов. Одним из наиболее прогрессивных вариантов отопления принято считать водяное отопление. В стандартную систему водяного отопления входит котел, соединенный с радиатором посредством магистралей. В качестве теплоносителя применяется вода.

Циркуляция жидкости в системе отопления

Стандартный принцип работы системы заключается в следующем: теплоноситель, в данном случае вода, поступает через трубопровод в радиаторы и отдает помещению тепло; после этого вода возвращается к котлу для нагрева повторно. Системы водяного отопления разделяют на системы с естественной циркуляцией и с принудительной циркуляцией.

Эксплуатация и техническое обслуживание

Чтобы избежать ситуации, после которой понадобиться ремонт насоса отопления своими руками, нужно придерживаться определенного свода эксплуатационных правил устройства. Они состоят из следующих пунктов:

• при отсутствии теплоносителя в системе, оборудование запускать, строго запрещено;
• формируемый, циркуляционным насосом напор воды, не должен превышать показаний, указанных в технической характеристике, прилагаемой к прибору. Если не соблюдать данные параметры, и прибор будет вырабатывать слишком большой или наоборот маленький напор воды, то неминуем повышенный износ;
• в не отапливаемый сезон, устройство должно подвергаться принудительной работе с целью исключения процесса окисления. Запуск производить достаточно раз в месяц по 15 минут;
• не рекомендуется повышать температуру теплоносителя в отопительной системе выше 70оС. При более высоком нагреве воды, образуется осадок, что приводит к повышенному износу деталей и понижению срока службы прибора.

Эксплуатация циркуляционного насоса

Профилактические осмотры с целью выявления неисправностей и проверки работоспособности оборудования, состоят из следующих действий:

1. включив насос, следует провести проверку на предмет создания шума и вибрации;
2. проверяется напор (давление) жидкости. Он создается в нагнетающем патрубке. И как было описано выше, давление не желательно повышать больше нормы;
3. посмотреть температуру насоса рукой. Рука должна терпеть, иначе считается перегревом, что изнашивает механизмы;
4. проверить наличие смазывающих элементов в местах резьбового соединения насоса. В случае отсутствия смазки, следует ее нанести;
5. насос нуждается в заземлении;
6. необходим осмотр на предмет протекания. Проверить корпус и соединение с трубами (в случае выявления течи, протяните резьбовое соединение, если течь не прекратилась, необходимо заменить прокладку);
7. вскрыть клеммную коробку и провести проверку – качества соединений и на предмет попадания влаги внутрь.

Техническое обслуживание циркуляционного насоса

Ремонт циркуляционных насосов

Для увеличения скорости движения теплоносителя в теплоснабжении устанавливают циркуляционный насос. Его поломка не только ухудшит теплообмен, но и негативным образом повлияет на работоспособность всей системы.

Несмотря на кажущуюся сложность конструкции можно сделать ремонт насоса отопления своими руками. Для этого сначала определяют причину неполадки и разрабатывают оптимальную схему для ее устранения. Перед тем как делать ремонт циркуляционного насоса отопления следует отключить систему и дождаться пока теплоноситель не остынет. Этого можно избежать, если установлен байпас на насосном узле. Достаточно перенаправить движение горячей воды по запасному контуру.

Самостоятельный ремонт насосов для отопления осуществляется только после детального ознакомления с конструкционными особенностями конкретной модели. Затем следует демонтировать устройство для дальнейшего восстановления работоспособности. Есть несколько причин неисправностей, после выявления которых выполняются ремонтные работы насоса отопления своими руками.

Рассмотрим наиболее распространенные из них, а также способы решения проблемы:

• Не работает силовая установка. Сначала необходимо проверить состояние клемм – предохранитель на них часто перегорает из-за скачков напряжения в сети. Решение – замена предохранителя;
• Повышенный шум при работе. Для ремонта насосов для отопления в этом случае необходимо удалить воздух из трубы. Лучше всего заранее установить автоматический воздухоотводчик;
• Сильная вибрация при работе. Скорее всего вышел из строя подшипник на валу. Для ремонта циркуляционного насоса отопления понадобится его замена;
• Неправильное вращение лопастей. Следует проверить фазу подключения, а также правильность монтажа насоса;
• Небольшой напор. Чаще всего это связано с засорением фильтра. В этом случае потребуется не ремонт насоса теплоснабжения, а чистка фильтра.

После длительной эксплуатации некоторые компоненты насоса теряют свои герметические свойства – изменяется геометрия крыльчатки, вала. Для ремонта циркуляционного отопительного насоса сначала проверяется состояние этих элементов. Практически все модели рассчитаны на замену компонентов. Но перед приобретением необходимо правильно подобрать комплектующие, выписав марку насоса и его модель.
