Особенности внутренних блоков сплит-систем, их размеры и крепления

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Моноблочные сплит-системы

сплит-система без наружного модуля UNICO

Существуют кондиционеры без наружного блока, но не мобильные или оконные установки, а именно моноблочные сплиты, у которых все компоненты размещены в одном модуле. Они состоят из:

  • компрессора;
  • электропривода;
  • теплообменника;
  • вентилятора;
  • механического и угольного фильтров;
  • рекуператора.

У таких моделей сплит-систем предусмотрен двойной воздуховод, через который идет выброс теплого отработанного воздуха и забор свежего уличного. Конденсат выходит через трубку, отвечающую за вывод тепла, вместе с горячим потоком. Снаружи отверстия воздуховода закрывают декоративными вентиляционными решетками.

Среди кондиционеров без наружного блока есть модели, работающие не только на холод, но и на холод/тепло. Производители выпускают моноблочные сплит-системы как с линейным (on/off), так и инверторным приводом. Существуют даже мульти-сплит системы с двумя соединенными блоками, которые могут функционировать вместе и по отдельности. У них предусмотрен небольшой перепад высот. Размещают блоки либо сверху, либо снизу на стене.

Большинство кондиционеров, не имеющих наружный блок, работают в стандартных режимах: охлаждение, обогрев, вентиляция, осушение воздуха. Средний уровень шума составляет 28-37 дБ при энергоэффективности от класса A до A++. Многие имеют удобные настройки типа:

  • дополнительного обогревателя;
  • таймера включения/выключения;
  • распределителя воздуха;
  • функции разморозки;
  • режима экономичного ночного потребления энергии.

наружный блок DAIKIN

К основным плюсам таких устройств относятся:

  • облегченный настенный монтаж;
  • приток свежего воздуха;
  • отсутствие необходимости прокладывать дренаж для нереверсивного прибора.

Но есть у них и существенные минусы, которые отмечают не только монтажники, но и сами покупатели:

  • фиксированный монтаж, предполагающий размещение только на наружной стене помещения;
  • очень чувствительный теплообменник;
  • грибок на стене снаружи от постоянно стекающего конденсата;
  • повышенный шум (если сравнивать с обычными двухблочными системами);
  • неравномерность распределения потоков при установке блока ближе к полу;
  • высокая цена, не оправдывающая ожидания пользователей.

Многих настораживает тот факт, что ведущие мировые лидеры климатической техники не выпускают моноблочные сплит-конструкции. Основная их часть принадлежит китайским компаниям. В России на прилавках магазинов можно встретить следующие марки:

  • UNICO STAR;
  • UNICO SKY;
  • CLIMER;
  • ARTEL.

В некоторых случаях, когда правила запрещают устанавливать наружный блок кондиционера на фасаде, моносплитная система является единственным способом решить проблему кондиционирования квартиры или офиса.

Материалы для производства и покрытие

Стальные кронштейны наиболее устойчивы к погодным условиям

Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:

  • Эмаль – недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
  • Оцинковка – покрытие наносится на заводе гальваническим методом.
  • Порошковая полимерная краска – долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
  • Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.

Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

На что крепится наружный блок

кронштейны

При монтаже внешний модуль должен быть обязательно закреплен. Для стандартного крепления блока к стене здания используют кронштейны, состоящие из двух сварных планок. Делаются они обычно из прочного профиля разного сечения. У них имеются два отверстия для крепления к стене и два – для установки самого кондиционера. Такие крепежные элементы выдерживают нагрузки, превышающие вес среднего блока в несколько раз.

кондиционеры на подставках

Для установки прибора на крыше, полу, земле используют универсальные подставки под наружный блок кондиционера, которые делают из металла и покрывают порошковой краской. Они крепятся к поверхности через приварные отверстия рамко-фасадным крепежом и имеют раздвижные планки, подгоняемые под любой размер прибора. Как правило, подставка под наружный блок кондиционера может выдержать более 250 кг, что соответствует весу очень мощного промышленного агрегата.

Выбор места для внутреннего блока

Довольно важным аспектом при установке сплит-системы является выбор места для расположения внутреннего блока, на что также влияет несколько действительно важных показателей:

Избегайте прямого направленного потока воздуха на человека

Многим известно, что направленная струя воздуха, а тем более холодно, что попадает на человека, не принесёт с собой ничего хорошего, от того что Вас просто-напросто может продуть, и пострадавшая часть тела несколько дней будет доставлять Вам неприятные ощущения и дискомфорт, и вплоть до того, что Вы можете даже простыть. А значит место расположения внутреннего блока должно быть подобрано так, чтобы прямая струя исходящая от него проходила там, где Вы находитесь реже всего. Если же в силу конструкции помещения Вам этого сделать не удастся, то стоит сразу же отладить направляющие лопасти от Вашего местоположения.

Можно установить настенный внутренний блок над изголовьем

Для спальни данное решение здорово решит вышеописанную проблему, так как если не включать режим swing, а именно прохождения струи воздуха снизу доверху, то вероятность того, что вы окажетесь на его пути равна нулю. Да и монтировать кондиционер напротив кровати будет весьма опасно для Вашего здоровья, как уже было отмечено выше.

Оставляйте оптимальное количество места между блоком и потолком

При установке внутреннего блока также важно помнить не монтировать его под самый потолок, оставляя достаточный запас в расстоянии, оптимальным показателем считаются 10 сантиметров, но если дизайн или же планировка каким-то образом не дают Вам этого сделать, то не устанавливайте блок с расстоянием меньше, чем в 3 см от потолка. В противном случае – ищите другое место. Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы

Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы.

Особенности инверторных сплит систем

Обычно устройство отключается в том случае, когда нужная температура достигнута. При необходимости сплит система будет включаться снова. В инверторных сплит системах такие отключения не происходят. Это достигнуто за счёт изменения частоты компрессора при помощи преобразования переменного тока в постоянный.

После проведения такого преобразования выполнятся обратное действие. В результате будет получен переменный ток с новыми характеристики для выполнения текущей задачи. Такие переключения происходят плавно, повышая эффективность работы устройства.

Применение инверторных системИсточник nuz.uz

За счёт непрерывного характера работы снижается шумность и происходит экономия электроэнергии. При использовании некоторых моделей в таком режиме электричества потребляется на 39% меньше. Снижение шума позволяет устанавливать инверторные системы в детской или в спальне. Отсутствие резких запусков и остановок увеличивает их срок службы.

Что значит кондиционер 9-ка

Итак, если вы попытаетесь узнать немного больше про кондиционеры 9, 12 и т.д., то обнаружите, что в мире существует довольно много таких обозначений. Есть кондиционеры 24, есть кондиционеры 36, «семёрки», а кое-кто даже выделяет «пятёрки». Что же означает эта цифровая приписка?

Для ответа перенесёмся по ту сторону Атлантического океана, чтобы проследить историю появления климатического оборудования у нас, в России. Привезли кондиционеры, как не трудно догадаться, из США. Но прибыла не только техника, но и некоторые обозначения, привычные для американцев. Если мы привыкли к метрам и градусам Цельсия, то в жители штатов предпочитают использовать футы и шкалу Фаренгейта. Не стали исключением и единицы измерения тепловой энергии. Если для нас понятны джоули и киловатты, то американцы в области климатического оборудования издавна применяют BTU, что расшифровывается как British Thermal Unit. В русскоязычных источниках эту единицу измерения принято переводить как британская тепловая единица, либо использовать краткую аббревиатуру БТЕ, а также БТЕ/ч.

Подробнее о BTU читайте здесь .

И теперь мы можем вернуться к кондиционерам 9 модели, чтобы объяснить, что «девятка» — это 9 БТЕ/ч, то есть именно такова мощность кондиционера 9. Соответственно, «семёрка» — это 7 БТЕ/ч и т.д.

Для того чтобы понять, скольким киловаттам соответствует кондиционер 9-ой модели или любой другой, можно использовать следующий список:

  • Кондиционер 7 — 2,0 кВт.
  • Кондиционер 9 — 2,5 кВт.
  • Кондиционер 12 — 3,5 кВт.
  • Кондиционер 18 — 5,0 кВт.
  • Кондиционер 24 — 7,0 кВт.

Разумеется, это далеко не полный список кондиционеров по мощностям. Но нам, в рамках разговора о бытовом климатическом оборудовании, вряд ли целесообразно двигаться дальше и рассматривать более мощные агрегаты

Кроме того, важно учесть, что кондиционер 9 — это не всегда 2,5 кВт. Некоторые производители вольно обращаются с данными соотношениями и незначительно варьируют их по своему усмотрению

Габаритные размеры внутреннего блока, которые нас интересуют в первую очередь

  • длина блока. Наиболее стандартная длина внутренних блоков 700-800 мм. Немного реже встречаются до 900 мм. По личному опыту в расчет лучше всего взять среднюю длину 770 мм.
  • высота блока. Чаще всего эти размеры лежат в пределах 250-290 мм. Для планирования будем учитывать 270 мм.

Глубина нас не сильно интересует (170-240 мм). Таким образом, мы выявили усредненный размер внутреннего блока 770 x 270 мм .

Расстояния от стен и потолка

  1. Кондиционеры «on/off». Кабель выводим таким образом, чтобы он, впоследствии, находился под внутренним блоком (левее на 300 мм. и ниже на 100 мм. от центра блока ).
  2. У большинства

Для кондиционирования жилых помещений и административных зданий устанавливают сплит-системы различных видов и типов. Сплит-система – это устройство, состоящее из двух блоков: наружного и внутреннего. Первый выносят на улицу, второй монтируют в комнате. Между собой оба модуля соединены медным трубопроводом, по которому циркулирует рабочий газ (фреон), и электрическими коммуникациями.

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту

Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы

Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.
Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

Монтаж кронштейнов и крепление наружного блока

Крепление внутреннего блока

Прокладка труб

Вакуумирование системы

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями

Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.

Посмотрите видео о кронштейнах для кондиционеров

Правила эксплуатации устройства

Кроме бережного обращения с техникой обслуживание кассетных кондиционеров — это периодическая чистка или замена воздушных фильтров (не реже раза в год) и другие профилактические операции. Для получения доступа к фильтрам не требуется разбирать потолок — снимают декоративную панель блока. При круглосуточной эксплуатации в помещении со значительной нагрузкой регулярное обслуживание включает:

  • чистку фильтров и дренажного поддона;
  • проверку трубы дренажной системы и холодильного контура;
  • долив хладагента;
  • чистку обоих блоков кондиционера и теплообменника наружного блока;
  • проверку кабелей питания.

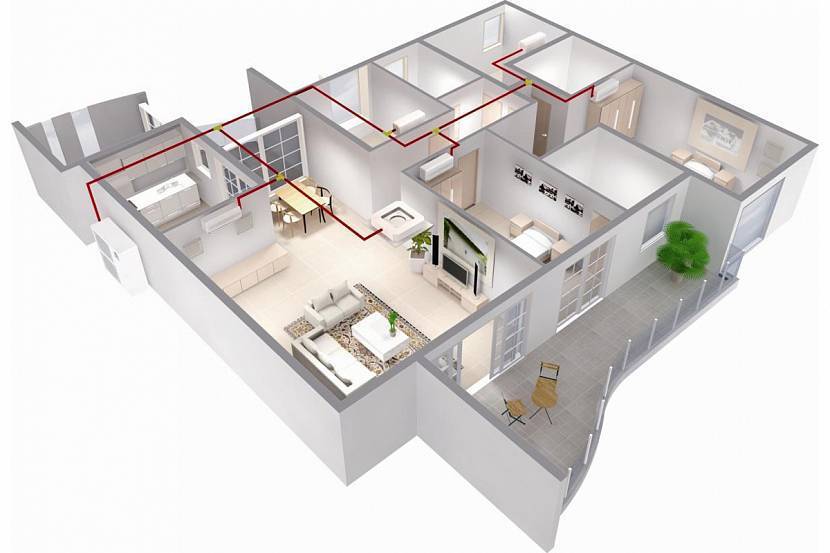

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

  • максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
  • минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

  • поломка деталей кондиционера;
  • переход вибраций от наружного модуля к настенному;
  • нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Размеры внутреннего блока

Прежде чем установить внутренний блок кондиционера, вы должны поинтересоваться его размерами

Это особенно важно при ремонте, ведь современные технологии довольно часто предусматривают установку подвесных потолочных систем, которые могут повлиять на высоту потолка, как и параметры описываемого прибора

В продаже можно встретить нестандартные модели, которые обладают уникальными размерами. Длина блока обычно варьируется от 700 до 800 мм. Несколько реже встречаются изделия до 900 мм. Специалисты рекомендуют брать в расчет в среднюю длину в 770 мм.

Что касается высоты, то она обычно равна 250-290 мм. Усредненным значением являются 270 мм. Глубина не сильно интересует потребителей, но она достигает 240 мм. Минимальное значение эквивалентно 170 мм. Из этого можно сделать вывод о том, что средние размеры внутреннего блока кондиционера равны 770 x 270 мм.

Знание этих параметров позволяет определить, на каком расстоянии от потолка и стен вешать оборудование. Противоречий по данному вопросу великое множество. В некоторых инструкциях минимальное расстояние составляет 50 мм, тогда как в других оно достигает 300 мм. Оптимальное значение равно цифре от 60 до 150 мм.

Специалисты обычно устанавливают кондиционер с удаленностью в 100 мм

Прежде чем монтировать внутренний блок кондиционера, важно учесть, будут ли в помещении шторы. Шаг между ними и сплит-системой обычно составляет 150 мм

Увеличить это значение можно до 250 мм. Среднее расстояние от блока до стены равно 400 мм.
