Как правильно обвязать котел отопления для частного дома

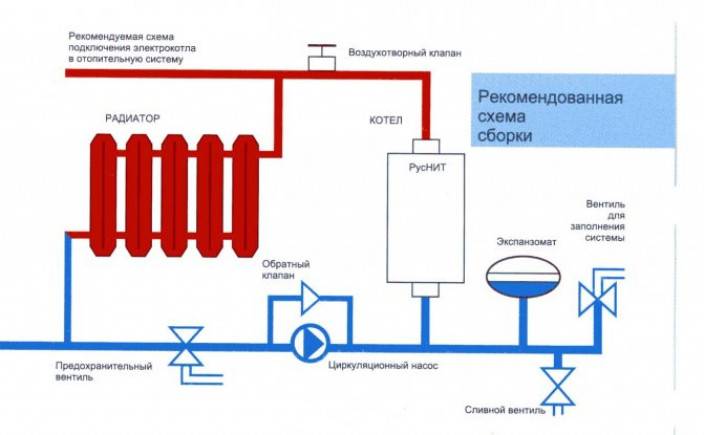

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

  1. Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
  2. Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
  3. Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
  4. Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
  5. Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

И еще одна рекомендация по повышению энергоэффективности отопительной системы частного дома. Обязательно хорошо утеплите ограждающие конструкции постройки и установите качественные герметичные окна. Так теплопотери помещений сократятся, что приведет к более редкому запуску нагревательного оборудования.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

  1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
  2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
  3. Помещения котельных оснащаются вентиляцией и освещением.
  4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
  5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
  6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

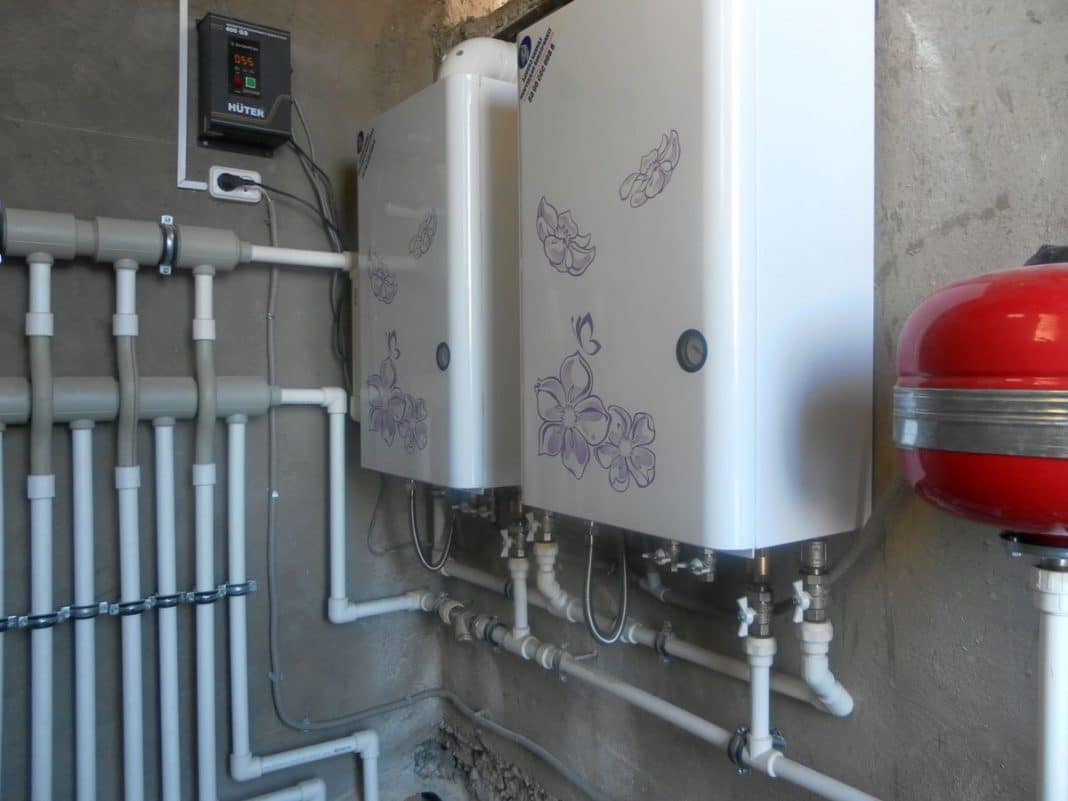

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

  1. Удаляют заглушки с патрубков.
  2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
  3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
  4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
  5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
  6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
  7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
  8. Устанавливают специальный фильтр на кране-отсекателе газа.
  9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

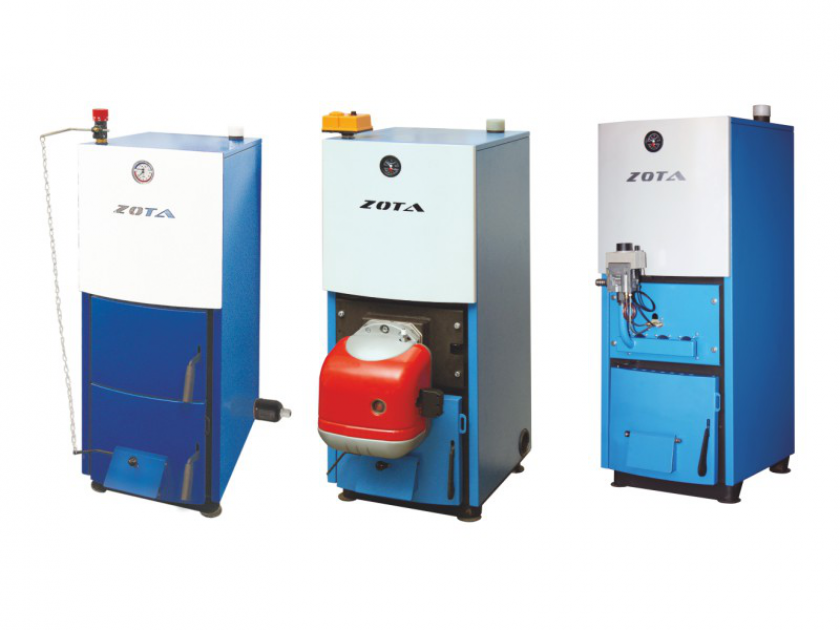

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

  • Вход бойлера отопления;
  • выход бойлера отопления;
  • вход теплообменника ГВС;
  • выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Варианты схем обвязки

Классический вариант обвязки газового котла – это когда теплоноситель поднимается по подаче, поступает в стояки и дальше на радиаторы. Степень нагрева помещения зависит от количества установленных радиаторов, оснащенных дросселями и перемычками. Возврат холодного теплоносителя в котел осуществляется по нижней обратной линии.

Наиболее распространёнными схемами обвязки в настоящее время являются:

  • Гравитационная система;
  • принудительная с циркуляционным насосом;
  • одноконтурная;
  • двухконтурная;
  • настенное расположение котла;
  • напольная установка агрегата.

Обвязка в гравитационных системах

Схема гравитационного отопления допускается к реализации теплоснабжения объектов с площадью не более 100 м2 и должна быть выполнена в точности с проектом. Если будут ошибки при выборе труб, или не выдержаны уклоны, то система работать не будет.

Принцип работы системы основывается на разности удельного веса горячей и холодной воды. Горячая поднимается к радиаторам, где отдает тепло окружающему воздуху,  далее остывший холодный теплоноситель опускается вниз и через обратку поступает на вход отопительного котла. Главное условие обвязки – обеспечение уклонов  труб не менее 3 градусов.

Преимущества схемы:

  • Простота конструкции;
  • доступность монтажа;
  • бесшумность работы котла;
  • длительный срок эксплуатации.

В качестве недостатков пользователи отмечают:

  • Большой период нагрева;
  • невозможность точной регулировки температуры внутри воздуха комнаты;
  • грубый внешний вид установки труб с уклонами, мешающих интерьеру помещений.

Обвязка систем с циркуляционным насосом

Циркуляционные насосы включаются в схему в систему с большим сопротивлением, когда их не удается преодолеть с помощью естественной циркуляции либо в двухконтурных котлах, где теплоноситель попеременно ступает в контур отопления или ГВС. Насос увеличивает скорость циркуляции среды через систему бойлеров, в связи с чем эффективность системы теплоснабжения повышается на 30 %. Кроме того положительным является тот факт, что такая схема легче автоматизируется и выполняет более тонкую настройку теплового режима в помещениях.

Установку насоса на сетевой трубе выполняют с применением накидных гаек, чаще всего они идут в комплекте к котлу, но могут приобретаться и в торговой сети. При установке агрегата для перекачки сетевой воды он не должен подвергаться усилиям при затяжке гаек. На входе в насос устанавливают сетчатый фильтр-грязевик, чтобы обезопасит рабочее колесо агрегата от грязи и отложений. Насос отсекают от основного оборудования шаровыми кранами для ремонта и обслуживания.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

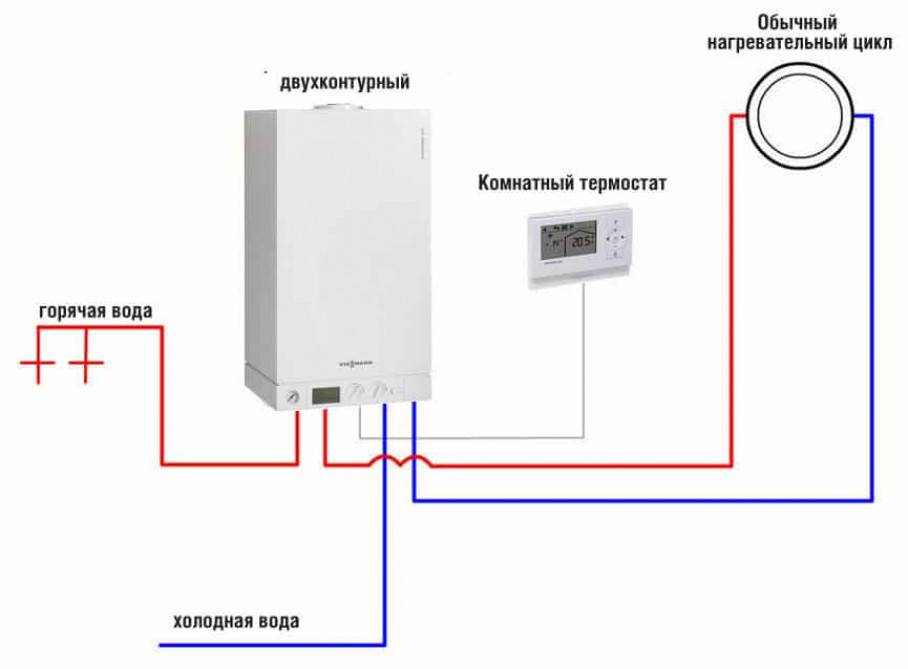

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

  • Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
  • После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
  • Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

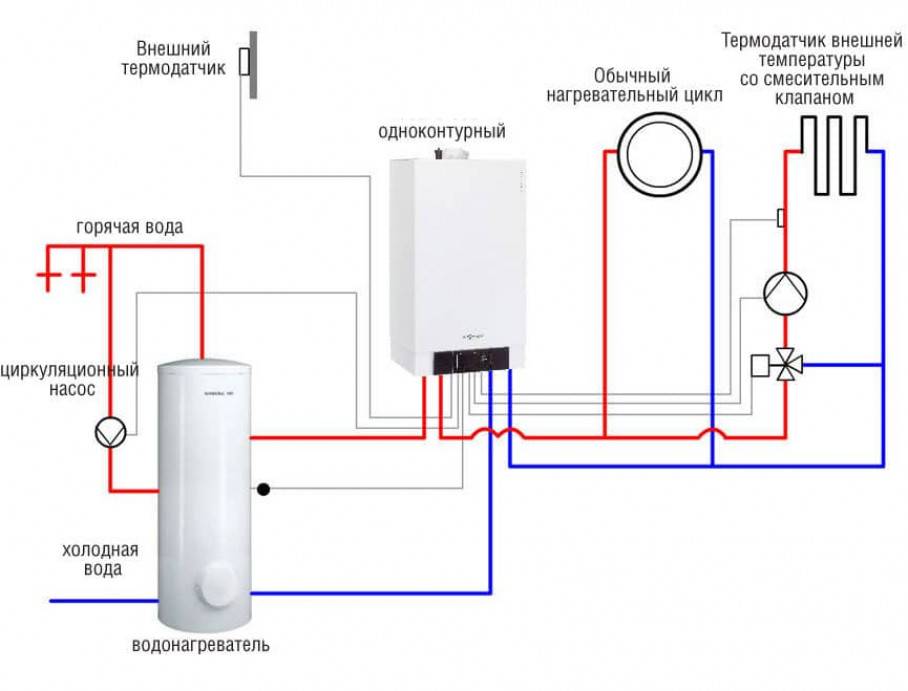

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Летом вода циркулирует только через котел и бойлер.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

  • Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
  • Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Какие варианты труб можно использовать

При проведении работ по монтажу отопительного котла могут применяться элементы, выполненные из металлов и полимеров

При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, легкость в установке и эксплуатации, долговечность, а также стоимость изделий

Исходя из суммы этих критериев, для выполнения обвязки применяются следующие виды труб.

Качественные, но дорогие изделия из меди

Медная обвязка встречается относительно редко, поскольку такие трубы стоят достаточно дорого, а также требуют особого мастерства при укладке.

В то же время выполненные из этого металла конструкции имеют ряд существенных преимуществ, а именно:

  • хорошую теплоотдачу;
  • устойчивость к коррозии и агрессивным веществам;
  • стойкость к замерзанию;
  • высокую теплостойкость.

Медь быстро и хорошо прогревается при минимальном количестве тепловой энергии, поэтому детали, выполненные из этого материала, будут постоянно выделять тепло в процессе транспортировки теплоносителя.


Медные трубы способны выдерживать значительно большие температуры, нежели пластиковые (до +300°С), при этом они практически не изменяются в размерах. Горячий теплоноситель может циркулировать и в стальных конструкциях, но в этом случае увеличивается риск коррозии

Трубы из этого металла стойко выдерживают воздействие окружающей среды. Со временем они могут лишь покрыться тонким слоем окисла, что совершенно не влияет на эксплуатационные характеристики.

В отличие от труб, выполненных из стали или полимеров, пластичные медные конструкции не разрываются при замерзании находящегося в них теплоносителя.

К недостаткам медных труб для отопления, относятся невозможность их применения для создания закрытых конструкций в штробах, а также уже упомянутая дороговизна.

Бюджетные изделия из стали

Еще одним распространенным вариантом являются изделия, выполненные из стали.

К их преимуществам относятся:

  1. Высокая прочность, позволяющая легко переносить механические нагрузки.
  2. Низкий температурный коэффициент линейного расширения, благодаря чему длина деталей остается неизменной даже при высоком нагреве.
  3. Высокая теплопроводность, позволяющая эффективно производить теплоотдачу.

К недостаткам, прежде всего, относится склонность к коррозии, разрушающей металл, из-за чего подобные элементы требуется покрасить или покрыть антикоррозионным составом.


Недостатком стальных элементов является сложность в укладке, требующая специального оборудования и профессиональных умений. Изготовление конструкций из подобных элементов необходимо доверять специалистам

При выборе лучше отдать предпочтение стальным трубам из нержавейки: они стоят дороже, однако демонстрируют большую устойчивость к воздействию окружающей среды и лучшие рабочие характеристики.

Прочные и легкие полипропиленовые трубопроводы

Подобные изделия, сделанные из современных видов пластиков, получили широкое распространение благодаря множеству положительный сторон.

Основные преимущества:

  1. Доступная стоимость: цены на подобные изделия значительно ниже, нежели на металлические аналоги.
  2. Легкий вес. Такие элементы весят совсем немного, благодаря чему можно сэкономить силы и средства на их складирование, транспортировку и установку.
  3. Простота монтажа. Пластиковые трубы легко собираются в готовые конструкции. С помощью специального паяльника даже неспециалист сможет быстро устроить обвязку.
  4. Скорость циркуляции теплоносителя. В полипропиленовых трубах, даже если они имеют сложную форму, практически не образуются засоры. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего срока эксплуатации (20-50 лет).
  5. Хорошая устойчивость к высокому давлению. Это позволяет использовать пластиковые элементы даже при сложных условиях эксплуатации.

Основной недостаток PPR-труб – высокий показатель коэффициента теплового расширения, благодаря чему эти изделия при нагревании несколько увеличиваются в длину. Для противодействия этому явлению приходится принимать меры, устанавливая компенсаторы.


Полипропиленовые трубы позволяют создавать контуры отопления любой степени сложности. Однако конструкции с большим количеством элементов затрудняют проведение монтажа и негативно сказываются на КПД отопительной системы

Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давлением до 2,5 мПа и температурой +95°С, а также усиленные элементы PN 20, допускающие эксплуатацию в условиях температуры +80°С и давления 2 мПа.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
