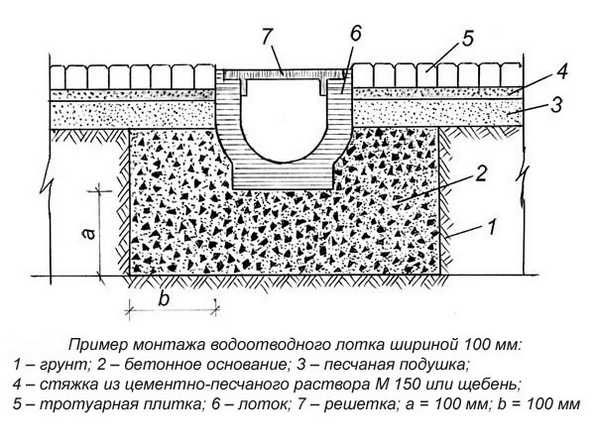

Монтаж чугунной решетки для водоотводного лотка

Классификация по размерам

Следующая характеристика — максимальная величина нагрузки, которую способна выдержать решетка ливневой канализации. Производители указывают предельные величины, поэтому желательно подобрать модель «с запасом». Для классификации используются буквы английского алфавита (A-F). Классы обладают своим перечнем показателей. Далее рассматриваются особенности каждого класса в отдельности.

  • A — может устанавливаться исключительно на велодорожках, пешеходных зонах.
  • B — монтаж осуществляется в зонах со слабым движением.
  • C — стояночные, парковочные.
  • D — применяются на оживленных складах.
  • E — промышленные зоны, порты, доки.
  • F — выдерживают максимальные нагрузки.

Точечные дождеприемники

Эти элементы ливневки в частном доме представляют собой небольшие резервуары, установленные в местах большого скопления воды. Это может быть самая низкая точка участка или место под водосточными трубами. В большинстве случаев точечные дождеприемники изготовлены из бетона, с их помощью обустраиваются ливневые канализации глубокого типа. Чтобы достичь нужной высоты элементы устанавливают друг на друга. В последнее время в специализированных магазинах можно встретить пластиковые дождеприемники, которые также можно надстраивать (прочитайте: “Как выбрать и установить дождеприемники для ливневой канализации – теория и практика”).

Желоб как один из главных и важных компонентов устройства

Этот компонент играет далеко не самую последнюю роль  при установке водоотлива для крыши. Существуют разные виды и особенности данного элемента, поэтому, чтоб выбрать тот, который необходим, мы должны его изучить.

Настенный желоб

Располагается он на самом краю кровли, совсем близко к свесу карниза. С виду – это невысокие бортики до 20 см, которые выполняют функцию водного барьера. Лотки ставят углом к свесу так, чтобы два из них нависали над воронкой канализационной трубы. Стекая, осадки бьются о бортики и направляются в сторону воронки, а оттуда — в канализацию.  Один лоток крепится на другой двойным лежачим фальцем или клеем – это зависит от материала.

Дождевой или подвесной желоб

Отличается от настенного  желоба очень плотным креплением прямо под свесом крыши, что не дает набравшейся воде стекать под лоток. Удерживается на весу он стальными крючками, которые соответствуют форме лотка. Вынесенные за край стены кронштейны крепят к стропилам или лобовой доске. Для желоба исключены перегибы, поэтому при монтаже делают специальное отверстие, чтоб не дать накопиться большому количеству воды.

Как правильно рассчитать желобы?

Привычная длина желоба составляет 3-4 м.  Их количество всегда исчисляют исходя из периметра крыши. Следующим этапом идет расчёт вспомогательных деталей:

  1. Устанавливается один соединитель на два лотка;
  2. На каждые 60 см соединителя по одному крюку;
  3. Для каждой конечной конструкции ставится один заглушник.

Собираем конструкцию желоба

Специальными деталями соединяем лотки, которые в верхнем сегменте имеют захваты. Непосредственно в них крепятся края желоба. Угловые соединения выполнены под внешним и внутренним углом, то есть, сможем  избежать лишних стыков.

Классификация желобов:

Их делят по двум критериям:

  • Форма сечения;
  • Материал, из которого они сделаны.

По первому признаку могут быть:

  1. Полукруглыми. Являются универсальными и подходят для всех видов крыш. Уникальная форма лотка дает жесткость и устойчивость к нагрузкам.
  2. Полуэллиптическими.  Имеют большую пропускную возможность, отлично справляются с большими объёмами кровли.

По материалу изготовления выделяют такие виды:

  1. Пластиковые. Монтаж водостока дома, происходит при помощи защелок, муфт, которые имеют резиновые прокладки или склеиваются. Небольшие дефекты поверхности легко прячутся акриловой краской.
  2. Стальные. Оцинкованные детали, которые покрыты полимером, невосприимчивы к коррозии. Огромная цветовая гамма модели, поможет подобрать идеальный цвет для фасада или кровли. Монтаж установки производится при помощи замков и скоб, которые имеют защелки с резиновыми прокладками.
  3. Алюминиевые. Антикоррозийную защиту обеспечивают покрытием лаком. Собирают элементы устройства при помощи крепления и уплотнения стыков силиконом или специальным клеем для алюминия.

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Комплектация дождеприемников

Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:

  • Решетку;
  • Фильтрующий патрон;
  • Лотки;

Каждый элемент имеет свое предназначение.

Решетки для дождеприемных колодцев

Решетки

В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.

Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:

  • Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
  • Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
  • Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
  • Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.

Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.

Схема устройства дождеприемника

Фильтрующий патрон

Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.

Патрон состоит из нескольких элементов:

  • Корзина, в которую оседает грязь и песок.
  • Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
  • Уплотнительное основание.

Сборка конструкции выглядит следующим образом:

  • Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
  • Затем монтируется корзина.
  • Поверх рамки устанавливается чугунная или пластиковая решетка.

Лотки

Лотки дождеприемника

Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.

Принцип установки этих лотков такой же, как и самого колодца:

  • Выполняется траншея с уклоном к колодцу.
  • Дно траншеи уплотняется и заливается бетоном.
  • Укладываются лотки и заливаются бетоном.
  • Поверх лотков устанавливаются специальные решетки.

Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.

Схема монтажа дождеприемного колодца

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  6. Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Материалы изготовления труб для ливневой канализации, преимущества, недостатки

В процессе производства труб используется разное сырье:

  • чугун – устойчив к разным температурам и химическим веществам. Но чугунные трубы имеют значительный вес, поэтому их тяжело монтировать;
  • полимеры (ПВХ, ПНД) – обладают хорошей водоотталкивающей поверхностью. Низкая цена и незначительный вес – плюс полимерных труб. Полимеры не используют для обустройства системы под проезжей частью, так как они не выдержат больших нагрузок от транспортных средств;
  • железобетон – тяжелый по весу и трудный для монтажа материал;
  • керамика – применяется с эстетической целью. Но сырье стоит дорого и обладает низкой прочностью.

Специалисты советуют прокладывать ливневку с помощью полиэтиленовых труб. Но у такого расходного материала есть большой минус – низкая способность противостоять значительным нагрузкам на сжатие. Поэтому для прокладки подземной системы применяют гофрированные двухслойные трубы. Они обладают следующими плюсами:

  • высокая устойчивость к износу;
  • длительная выдержка механических нагрузок;
  • быстрый и легкий монтаж.

Где используются

Используются такие изделия только в сочетании с твердыми покрытиями, так как для отвода влаги с грунтовых поверхностей предназначены системы дренажа.

Бетонный водоотводный лоток, накрытый решеткой

Лотки для ливневой канализации бетонные применяются в следующих местах:

  • на улицах и пешеходных дорожках, покрытых тротуарной плиткой или асфальтом;
  • на площадках, покрытых бетоном. Это могут быть аэродромные зоны, морские и речные порты, военные объекты;
  • на автостоянках;
  • на заправочных станциях в сочетании с плиткой или асфальтом;
  • на больших площадях в городах;
  • на территориях предприятий, внутри цехов;
  • около различных объектов инфраструктуры. В комплекте с отмосткой обеспечивают качественную защиту зданий от талых, сточных и дождевых вод.

Благодаря водоотводным бетонным желобам повышается износостойкость и долговечность дорожных и других твердых покрытий.

Правила монтажа


До установки решетки следует правильно смонтировать сам лоток. Порядок монтажа зависит от материала, из которого он сделан.

Пластиковые лотки

Монтаж полимерных конструкций выполняется поэтапно:

  1. Выкапывается канава в соответствии с чертежом на участке, где предполагается монтаж лоточного изделия.
  2. Создается подложка из бетона методом заливки раствора равномерным слоем на дно рва.
  3. Лотки из пластика размещаются в траншее по центру.
  4. Скаты заливаются бетоном для обеспечения устойчивости водоотводящей конструкции.

Соединяют лотки в единую конструкцию встык. Для удобства на одной стороне лотка сделан шпунт, а на противоположной – паз. Для углового соединения прорезают маленькое отверстие в боковой стене и стыкуют изделия под углом 90 градусов, производят герметизацию и устанавливают заглушку.

Фиксируют решетку на пластиковом лотке так:

  1. Устанавливают главную крепежную систему в лоточном элементе, отвинтив от нее болт.
  2. Закрепляют метиз в паз на решетчатой детали.
  3. Закручивают винт – жестко, до упора.

Штампованная решетка фиксируется достаточно просто: отгибают замки по краям и закрепляют деталь в лотке.

Бетонные лотки


Изделия производят как с прямоугольной, так и с круглой внутренней поверхностью (например, варианты бренда «Аквасток»). Последние лучше пропускают сточные воды. Установка и тех, и других производится по одной схеме.

Лоточные конструкции устанавливают в предварительно вырытую траншею на бетонную подушку. Толщина слоя определяется в зависимости от степени нагрузки. Основа обычно создается из бетона В25. Закрепление боков исполняется в форме откосов.

Лотки из железобетона состыковываются друг с другом и герметизируются. При угловом соединении дренажной системы вырезается необходимая часть боковой стенки.

По направлению линии дренажа оформляют термошвы путем насечек на расстоянии 20 мм друг от друга, чтобы предотвратить деформацию системы во время сезонных температурных перепадов.

Решетки крепятся к бетону посредством специальных винтов. Они могут сниматься для чистки. Верх установленной решетчатой детали обязательно должен находиться ниже уровня поверхности покрытия на 0,5 см.

Подключать лоточную цепочку к канализационным магистралям лучше всего через пескоуловитель. Трубопровод от него до первого колодца выполняют с помощью трубного отрезка с раструбом и гладкими стенками.

Правильный подбор решетчатых элементов и их крепкая фиксация к лоткам важны для соблюдения безопасности на дорогах. Проезжающий даже на малой скорости транспорт вполне способен выбить незакрепленную решетку, создав аварийную ситуацию.

https://youtube.com/watch?v=3PLpdSC9FlI

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

  1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
  2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
  3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
  4. Все проверив, на дно заливаете бетон в небольшом количестве.
  5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
  6. Также необходимо сразу заполнить бетоном места вокруг него.
  7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

  • пластиковые бутылки;
  • изношенные автомобильные покрышки;
  • различные остатки стройматериалов;
  • пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

  • сетка;
  • естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

  1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
  2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
  3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
  4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

  1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
  2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
  3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

  • минимальную стоимость;
  • возможность самостоятельного проведения монтажных работ;
  • простоту и длительный срок эксплуатации конструкции;
  • в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Ассортимент бетонных дождеприемников

Изделия, произведенные из бетона, широко задействуют в сфере дорожного строительства и укладывают там, где ливневая канализация подвергается значительным внешним нагрузкам. Их изготавливают из тяжелого и прочного железобетона, либо из недорогого фибробетона.

Помимо этого, дождеприемники бетонные для ливневой канализации бывают легкими, тяжелыми и магистральными. Первый вариант изделий обычно устанавливают под выходом водосточных труб и укомплектовывают пластиковым отводом. Легкие модели отличаются кубической формой с толщиной стенок не больше 2 сантиметров.

Особенности конструкционного устройства таких бетонных приемников позволяет устанавливать их один на другой в случае, когда необходимо увеличить глубину колодца.

Из их преимуществ можно отметить:

  • долговечность;
  • высокую степень сопротивляемость температурным перепадам и прочим негативным последствиям;
  • доступную стоимость.

Легкий приемник из бетона в среднем имеет размеры 40х40 сантиметров.

В свою очередь тяжелый бетонный водоприемник способен выдержать нагрузку, не превышающую 3-х тонн. Поэтому подобные изделия монтируют в местах, где на них оказываются средние нагрузки. К ним относятся площадки около кафе, автозаправочные станции, улицы с ограниченным потоком автотранспорта.

Современные модели часто изготавливают из вибрированного фибробетона, толщина их стенок равна минимум 2 сантиметра. Решетку для них делают из обычного или оцинкованного чугуна, без проблем выдерживающего повышенные нагрузки.

Продукцию магистрального типа в отличие от других вариантов выпускают разборной. Ее нужно собирать из отдельных элементов и по этой причине для монтажа не требуется строительная спецтехника.

Обычно магистральные приемники производят из армированного железобетона, устойчивого к температурным изменениям и не пропускающего жидкость. Толщина их стенок равна не менее 5 сантиметров, а для изготовления решеток задействуют литой чугун. Поскольку литые магистральные изделия способны выдержать повышенную нагрузку, их в основном размещают на проезжей части.

В индивидуальном строительстве бетонные водоприемники для ливневки применяют крайне редко, так как при всех преимуществах они отличаются большим весом и громоздкими размерами, сложностью проведения монтажа в отличие от легкого варианта из пластика.

В последние годы применение бетонных изделий в дорожном строительстве понизилось и значительно, так как их заменили чугунными моделями – более износостойкими и долговечными.

Инструкция по установке своими руками

Для правильного монтажа ливневых лотков с решетками следует внимательно изучить инструкцию. Она содержит основные моменты и особенности проведения работ. В целом все можно сделать самостоятельно.

Инструкция по установке ливневых лотков:

Для начала выкапывают траншеи в соответствии с проектом

При этом важно соблюдать определенный уклон, так как вода уходит самотеком.
Дно траншеи требует хорошей утрамбовки.
Предусматривают в траншее подушку из песка, которая также выполняет роль дополнительного дренажа.
Дальше заливают слой бетона. Он послужит опорой для лотка.
Затем в траншею погружают лотки с помощью специальной техники

Благодаря бетонному слою они не будут смещаться, когда возникнут нагрузки.
Дальше каждый лоток укрепляется с каждой стороны бетонной заливкой.
Сами лотки соединяются между собой с помощью пазов. Для герметичности стыков можно использовать акрил или битум.
Сверху лотков монтируют решетки, которые выполняют защитную функцию.
Затем лотки подключаются к ливневой канализации. А в конце потребуется смонтировать пескоуловители.

Следуя инструкции, бетонные лотки можно установить своими руками

Уровень смонтированной решетки должен быть ниже поверхности покрытия на 5 мм. Чтобы обеспечить самотек, предусматривается определенный уклон. При этом монтаж может проводиться как на новое основание, так и на давно установленное.

Иногда толщина старого бетонного основания бывает недостаточная. Тогда следует выполнить усиление с помощью наращивания толщины бетонной подушки. Правильно организованная ливневая канализация с бетонными лотками обеспечит качественный и своевременный отвод воды, тем самым защищая объект.

Выбор труб для ливневой канализации

Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.

Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.

Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.

Для монтажа ливневки рекомендуется использовать следующий материал:

  • ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;
  • гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.

Материал изготовления

Подразделяют решетчатые изделия по материалу изготовления. От него также зависит область применения деталей:

  • Чугунные элементы используют для большей части водоотводов линейного типа, которые устанавливают на участках с постоянным трением и повышенным давлением.
  • Металлические решетки из нержавейки применяют на больших АЗС, обочинах дорог, вблизи индустриальных комбинатов и в локациях, где имеются большие требования к антикоррозийным характеристикам материала. Чтобы удешевить подведение ливневой канализации, иногда используют оцинкованную сталь.
  • Пластиковые решетки применяют в местах с незначительными нагрузками: на приусадебных участках, дорожках для пешеходов, парках и скверах. Не допускается их установка на автодорогах с плотным потоком передвижения грузового транспорта.
  • Медные изделия способны выдержать лишь небольшой груз и используются в качестве декора.

Этапы установки

Монтаж ливневки для двора на собственном участке – процесс довольно трудоемкий. Оптимальным решением является наем профессионалов, однако при желании экономии денежных средств можно выполнить все работы и самостоятельно.

Особых навыков такая работа не требует, и проводится она по алгоритму, описанному ниже.

  • Составляется схема в масштабе всего участка с постройками. Хорошо, если она будет выполнена с помощью графического редактора, но можно использовать и обычную бумагу с карандашом.
  • Определяется самая низкая точка на участке, в которой будет установлен коллектор. Если участок кажется довольно ровным, то можно просто выбрать удобное место.
  • Отмечаются все точки водосбора: водостоки на крыше, бетонные площадки, ворота и дорожки. После этого на чертеже прорисовывается система получившегося трубопровода со всеми элементами и соединениями. Не стоит закладывать в нее много поворотов труб – это затрудняет поток воды по ним. Если избежать их невозможно, то самым лучшим вариантом будет поворот на 90 градусов.

  • После того как чертеж готов, а все неточности исправлены, можно подсчитать количество необходимых материалов. Если строительный магазин или рынок находится в пешей доступности от участка, то лучше не докупить материал, чем приобрести излишек, так как подбирать материалы по цвету и рисунку нет необходимости.
  • В первую очередь, проводится установка кровельной части ливневки. В отверстиях перекрытия на битумную мастику сажаются дождеприемники, монтируются на подвеску желоба и стояки, а также организовывается узел сброса воды в коллектор или лоток.
  • На участке проводится разметка с помощью натянутых веревок, и вырываются все необходимые траншеи и углубления. Чтобы вода в трубах не замерзала даже зимой, нужно копать на глубину промерзания грунта либо утеплять всю систему – в ином случае канализация не будет функционировать с поздней осени и до ранней весны. На дно траншей засыпается и плотно утрамбовывается песок. Он позволит избежать проседания грунта, что может привести к изменению уровня наклона трубы и образованию затора. На песок засыпается щебень толщиной слоя 5-8 см, который, наоборот, оберегает трубы от вспучивания почвы.
  • Сначала монтируется и бетонируется коллектор, а также колодцы и дождеприемники. Если используются ПВХ-элементы, то их нужно придавить грузом до полного застывания раствора, иначе они «вынырнут» из него. После этого монтируется сама система труб. Перед тем как закапывать вырытые участки, проводится проверка канализации на герметичность и работоспособность, после чего можно засыпать все землей.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
