Что такое РОЕ питание в IP-камерах видеонаблюдения

3. Форм-факторы питания для камер видеонаблюдения.

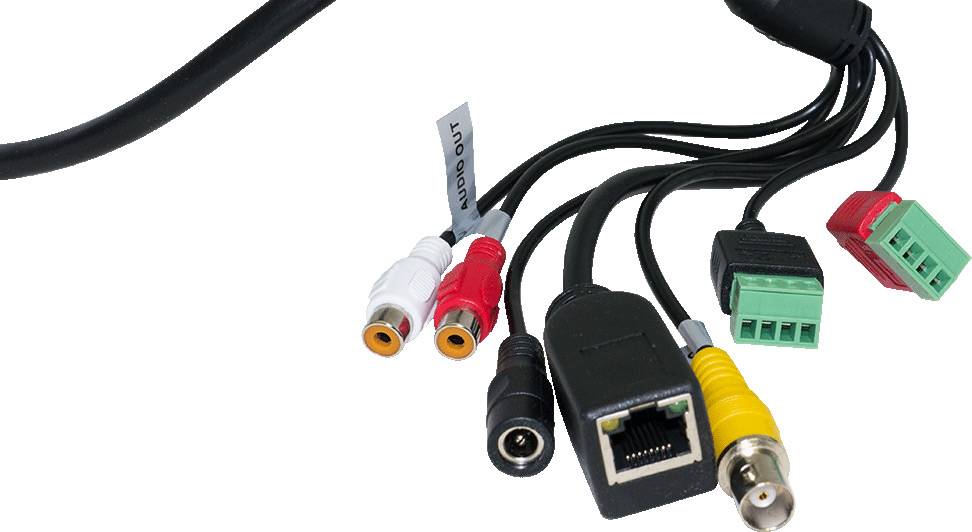

Большинство систем состоят из камер с несколькими выходами для питания. Эти устройства доступны в самых разных конфигурациях. Чаще всего, если рекордер монтируется в стойку, блок питания будет в стойке с ним, чтобы уменьшить количество кабелей. Количество выходов на эти источники питания кратно четырем для использования камер в сочетании с видеорегистраторами, которые имеют обычно 4, 8, 16 или 32 входа.

Низковольтные источники питания также доступны в системах с дополнительными устройствами . Этот форм-фактор редко используется в наши дни, но все еще может понадобиться в модернизации или в случае с маленькой системой. Включение нескольких камер в одном месте с выходом на один блок питания значительно увеличивает количество точек переменного тока, поэтому не рекомендуется.

Еще одно соображение, как для блоков с одно- , так и для блоков с мульти выходами заключается в том, где они будут находиться в помещении или вне. Открытые источники питания построены с компонентами, способными выдерживать большие колебания температуры и влажности воздуха, и, как правило, спрятаны от атмосферных воздействий в корпусе NEMA. Эти устройства могут быть установлены непосредственно на корпус камеры при монтаже и никакой другой защиты уже не требуется. Возможность установки этих блоков питания непосредственно в элементы системы обычно добавляет $ 50-100 долларов к стоимости устройства.

4. Использование переменного или постоянного тока для питания видеокамер наблюдения.

Когда-то между Тесла и Эдисоном была война токов. Но наша история не про это))).

Переменный ток в видеонаблюдении используются для питания камер, которые находят на более дальних дистанция от источника питания.

Переменное напряжение 24В 50Гц чаще всего применяется в традиционных купольных камерах, которые имеют достаточно высокое потребление из-за встроенных электродвигателей, вентиляторов и нагревателей. Такие камеры достаточно дороги  и наличие встроенного источника питания незаметно на фоне общей цены. Из напряжения 24В 50Гц достаточно просто получить внутри кожуха постоянное напряжение необходимого качества, при этом оно удовлетворяет требованиям электробезопасности. Хотя остаются в силе факторы дороговизны резервирования питания и электрических наводок от переменного напряжения 50Гц.

Переменное напряжение 220В 50Гц часто используется для питания корпусных камер, размещаемых в термокожухах, имеющих встроенные преобразователи питания. Хотя есть и камеры, на которые непосредственно подаётся 220В, т.е. блок питания встроен в камеру. Такое решение безусловно имеет некоторые плюсы, главный на мой взгляд — это то, что с такими напряжениями не шутят, и разработчики системы волей-неволей вынуждены закладывать нормальные провода электропитания, не экономя на меди. Ну это скорее психологический фактор, а минусов хватает.

Постоянное напряжение 12В подаётся непосредственно на камеры видеонаблюдения, не имеющие трансформаторной развязки от линии питания как в случае с переменным напряжением, то удалённые уличные камеры больше подвержены воздействию наведённых напряжений от атмосферных разрядов (молний). Здесь в полный рост встают вопросы грозозащиты.

5. Подбор резервного питания. Бесперебойное питание для видеонаблюдения.

Помимо подключения источников питания камер к аварийным цепям электроснабжения в здании, можно «подстраховаться» и одним из следующих способов: подключение к ИБП или использование встроенной батареи.

Советы от системного администратора

0. До того как задавать мне вопросы, узнайте хотя бы, что такое управляемые коммутаторы, VLAN, STP, SFP и QoS.

1. Если вы не поленились погуглить и узнали, что есть все перечисленное выше, – не торопитесь считать себя специалистом. У меня для вас есть еще немало умных сокращений. И чем больше вы мне рассказываете про фокусное расстояние и апертуру, тем больше новых коротких слов вы услышите от меня.

2. Спросите у меня о том, с каким оборудованием мне удобнее работать.

3. Сообщите мне, какой трафик создают ваши камеры – я спрошу у вас: сколько-сколько?! И потребую построить под них отдельную сеть.

4. Помните, разных директоров и всяких специалистов на предприятии может быть много, а системный администратор – один и это я (максимум я и пара-тройка моих помощников)”.

Очень не хочется это признавать, но системный администратор прав. Коммутаторы должны быть управляемые, чтобы создать виртуальные подсети (VLAN), настроить по портам полосу пропускания (QoS) и т.д. Зоопарк сетевого оборудования – это плохо со всех точек зрения. Сеть видеокамер нужно организовывать отдельно. С администратором следует дружить – он либо прикроет спину инсталлятора видеонаблюдения в сложной ситуации, либо накроет его проект медным тазом, например посредством “случайного” переключения 1–2 патчкор-дов раз в неделю.

Блоки питания

Питание IP видеокамер может осуществляться с любого источника питания, который выдаёт соответствующее напряжение и подходит по рабочему току, но с учётом некоторых требований.

В системе видеонаблюдения, камеры являются основным потребителем, поэтому при выборе блока питания следует ориентироваться именно на них. Главное требование, предъявляемое к блоку питания систем видеонаблюдения – это возможность непрерывной работы.

Кроме того источник питания должен обеспечивать 30 % запас по току исходя из суммарной мощности всех, подключенных к блоку, видеокамер.

В паспортах на камеры обычно указывается ток, но потребляемую мощность легко вычислить по формуле P=U*I. Если в паспорте указана потребляемая мощность, то несложно вычислить и ток. Блок питания обязательно должен быть стабилизированным и иметь защиту от перегрузок и короткого замыкания.

Важным для питания IP видеокамер и работы всей системы видеонаблюдения, является непрерывная подача электроэнергии даже при пропадании сетевого напряжения. Это значит, что необходимо использовать бесперебойные источники питания (ИБП), в корпусе которых находится аккумулятор, который сможет обеспечить работу в течение некоторого времени.

Конечно, это имеет смысл лишь в том случае, когда все элементы, а особенно видеорегистратор, так же имеют бесперебойное питание.

Если все компоненты снабжены блоками питания с аккумулятором, то очевидно, что время работы в автономном режиме у всех узлов должно быть одинаковым.

Достаточно часто используются многоканальные блоки питания, которые имеют несколько независимых выходов для потребителей. Все каналы, абсолютно независимы и при выходе из строя одного из каналов, остальные остаются работоспособными.

Минус такой системы заключается в том, что каждый канал придётся разводить на свою группу потребителей, что подразумевает использование большого числа проводов.

Подключение IP камеры к интернету

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″> href=”/wp-content/uploads/2015/01/Podklyuchenie-IP-kamery-k-internetu.png”>Для подключения системы видеонаблюдения к интернету понадобится широкополосный маршрутизатор с функцией свитчера (шлюз). В настройках маршрутизатора находим диапазон динамичных IP адресов, присваиваемых всем входящим в сеть устройствам.

Присваиваем уникальный и статичный IP адрес для каждой камеры, прописываем подсеть и шлюз – IP адрес маршрутизатора.

Необходимо сконфигурировать систему маршрутизатора и полученный от провайдера внешний IP адрес так, чтобы состоялось перенаправление к IP адресу внутренней сети, к которой принадлежит камера. Это процесс открытия портов.

Хоть статичный внешний IP адрес для видеонаблюдения стоит недорого, некоторые провайдеры не предоставляют такой услуги или периодически его изменяют. В этом случае необходимо выполнить привязку интернет-шлюза к учетной записи, созданной и зарегистрированной в службе DNS.

В таком случае для внешнего доступа к камере достаточно будет набрать DNS адрес типа. Если провайдер очередной раз изменит IP адрес, то служба DNS автоматически зарегистрирует его.

Программное обеспечение

Для облегчения управления большого количества камер, и поступающей от них информации, было разработано различное программное обеспечение для IP видеонаблюдения. Его можно условно разделить на универсальное, совместимое с устройствами многих производителей.

Как правило, оно имеет лучший функционал и аналитические алгоритмы. К таким программам можно отнести: TRASSIR IP и NUUO SCB-IP. И ПО написанное под конкретного производителя: SONY IMZ N3132, Panasonic WV ASM100E, AXIS Camera Companion.

Что нужно знать, чтобы подсчитать потребность в питании для камер видеонаблюдения?

Небольшая памятка для начала:Мощность Вт (W) — Ватты;Напряжение В (V) — Вольты;Сила тока A — АмперыСопротивление Ом — Омы

Питание видеокамер наблюдения является важным элементом системы видеонаблюдения, которому, к сожалению, уделяют недостаточно внимания. А ведь ошибки в проектировании могут привести к значительным «пробелам» в надежности системы.

Чтобы понять, сколько требуется электричества камере, нужно знать следующее:

Напряжение + ток, например, 24В @ 4А. Такое сочетание Вы, наверное, видели в спецификациях. Это значение выходного напряжения и общего тока.Мощность, например, 9Вт: как правило, она указывается в спецификациях камеры, согласно подходящему напряжению.Чтобы преобразовать мощность в ватты, и наоборот, следует использовать следующие формулы:

Мощность (в ваттах) = ток (в амперах) х напряжение (в вольтах)Ток (в Амперах) = мощность (в ваттах) ÷ напряжение (в вольтах)Пользуясь этим, рассчитаем пример:

Например, мы видим, что эта камера потребляет 0,75 Ампер, или 750 миллиампер, при 12 В постоянного тока (= 9/12 = ¾ = .75) и 0,375 ампер, или 375 миллиампер , на 24 В переменного тока (А = 9/24 = 3/8 = .375).

Эти расчеты важно делать для того, чтобы корректно подсчитать энергопотребление камеры

Преимущества IP видеонаблюдения

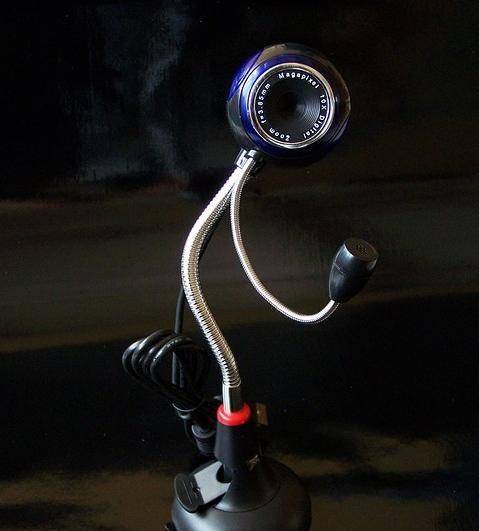

 IP камераАналоговаяWEB камера
ГибкостьМожно разместить где угодно, подключив к локальной сети или к интернету с помощью обычного или GPS модема, или WI-Fi адаптера.Не далее 500 м от видеорегистратора, или 1,5 км при использовании усилителей и аналоговых модемов.На расстоянии 3-5 м от компьютера.
УстановкаПосле присвоения IP адреса видеокамере, можно начинать работу.Настройки не требуется.Необходимо установить драйвер на устройство и специальное ПО, установить обновления или программы для совместимости.
Функциональные возможностиПоступившее по сети видео не нуждается в дополнительной обработке. Сохранение, поиск и анализ выполняется удаленно на любом ПК.Требуется дополнительное оборудование для сохранения. Для обработки и сортировки требуется подключение к ПК.Возможности в обработке зависят от мощности ПК и функционала ПО установленного на него.
ДоступС любого ПК или иного устройства подключенного к интернету, которое имеет совместимый браузер.Для удаленного доступа требуется ПК, со специализированной программой, выступающий в роли прокси-сервера.Отсутствует возможность удаленного администрирования. Необходимо специализированное программное обеспечение.
СтабильностьВысокий уровень без дополнительных устройств.Чувствителен к электромагнитным наводкам.Зависит не только от стабильной работы камеры, но и от ПК.
КачествоВысокоеСреднее и низкое в зависимости от дальности передачи и возможностей видеорегистратора.Среднее
СтоимостьВысокая, но кроме камеры практически ничего не требуется.Средняя, учитывая необходимость прокладки сетей и дополнительное оборудование для видеорегистрации.Низкая

Понятие технологии РoE

Аббревиатура «РоЕ» получена от первых букв слов английского выражения Power over Ethernet, или питание по локальной сети.

Для подачи напряжения на камеры используют единый кабель PoE для видеонаблюдения, по которому также транслируется видеосигнал.

РоЕ питание применяют в IP телефонии (телефоны VoIP), создании локальных сетей в частных домах и на предприятиях, при подключении устройств, соединённых в сеть Wi-Fi.

Преимущества способа

Использование общего кабеля имеет ряд преимуществ:

  • снижаются затраты на приобретение соединительных проводов;
  • монтажные работы упрощаются;
  • для работы камер не нужны розетки и блоки питания в месте установки;
  • электробезопасность обеспечивается уровнем напряжения, проходящем по витой паре (до 48 В);
  • осуществляется централизованной контроль работы всех подключённых устройств и аварийное отключение;
  • меньше портится внешний вид помещений.

Недостатки метода

При длине провода более 100 метров возрастает сопротивления проводов, следовательно, падает напряжение на камере. Это может привести к отключению аппаратуры.

РоЕ аппаратура стоит дороже, что влечёт повышенные финансовые затраты на приобретение видеорегистраторов или роутеров, для трансляции сигнала в сеть.

Максимальная мощность аппаратуры в одном канале не может превышать 15 или 25 Вт для самых распространённых стандартов IEEE 802.3af и IEEE 802.3at. Это накладывает ограничение на выбор устройств. Критерий важен для уличных камер, которые потребляют дополнительную энергию на инфракрасную подсветку и обогрев в холодное время года.

Для регистраторов потребуется мощный блок питания, который также стоит дороже аналогов.

При подборе аппаратуры необходимо выбирать модели камер и регистраторов, поддерживающие стандарт подключения.

Камеры, видеорегистраторы и прочее

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″> href=”/wp-content/uploads/2015/02/Sovet-pyatyj-kamery-videoregistratory-i-prochee.jpg”>
Аппаратная составляющая в процессе построения сети видеонаблюдения не играет значительной роли.

Подобрать среди надежных производителей отдельные устройства или готовый комплект не представляет проблем.

Главное условие соответствие минимально необходимой функциональности:

  • отображение событий на мониторе;
  • запись в архив;
  • управление данными из архива, поиск по событию, дате, времени;
  • воспроизведение сохраненного;
  • наличие программного детектора движения;
  • наличие нескольких режимов записи, по движению, по времени, непрерывно;
  • управление настройками камер;
  • управление PTZ приводом камер.

ПРОВОДА ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К ВИДЕОКАМЕРЕ

Для подачи питания на камеру видеонаблюдения требуются, как минимум:

  • провода и кабели;
  • коммутационные изделия: штекеры, разъемы и пр.

Поскольку видеокамеры с напряжением 12 Вольт встречаются чаще всего, при рассмотрении вопроса подключения электроэнергии будем рассматривать этот случай. По большому счету, все что будет сказано применимо для любых вариантов, кроме камер на 220 Вольт.

С учетом того, что рассматриваемые подключения являются слаботочными, теоретически можно использовать любой провод (от силового до сигнального). Кабели с многопроволочными жилами предпочтительней однопроволочных по причине гибкости. Причем это свойство бывает полезно не столько при прокладке кабеля, сколько при его соединении с разъемом.

Но, тем не менее, главным критерием выбора провода является его сечение (см. пример расчета в конце статьи).

Лично для меня оптимальным вариантом является ШВВП 2х0,5 или ШВВП 2х0,75 с сечением жилы 0,5 и 0,75 мм2 соответственно.

Для облегчения жизни монтажника существует комбинированный провод для систем видеонаблюдения КВК. Он представляет собой объединенные общим слоем изоляции коаксиальный кабель и уже упоминавшийся шнур ШВВП. Выгода при этом заключается в прокладке одной линии вместо двух.

В каких-то случаях это критично, в каких-то нет, но один недостаток следует отметить. Это необходимость установки блока питания в непосредственно близости от видеорегистратора.

В противном случае придется разделывать кабель посередине, провод питания пойдет на блок, а коаксиал – к регистратору. Зачастую это неудобно и явных выгод не сулит.

Кроме того, такое решение приемлемо для аналоговых камер, поскольку IP видеокамеры подключаются по витой паре, а не коаксиальному кабелю (речь идет о передаче видеосигнала). Стоит заметить, что организация их питания имеет дополнительные возможности.

Иногда требуется камера с автономным питанием. Это может быть беспроводная WiFi камера, или видеокамера с записью на карту памяти или флешку. Интересующиеся могут заглянуть сюда, но должен заметить этот вариант скорее исключение чем правило.

Разъемы для подключения питания камер можно разделить на две группы по способу соединения с проводом:

  • под пайку;
  • под винт (зажим).

Первый тип обеспечивает надежное долговременное соединение. Способ этот достаточно трудоемкий и в “полевых” условиях неудобен. Для этих случаев лучше подходит второй вариант.

ПРОВОДА ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К ВИДЕОКАМЕРЕ

Для подачи питания на камеру видеонаблюдения требуются, как минимум:

  • провода и кабели;
  • коммутационные изделия: штекеры, разъемы и пр.

Поскольку видеокамеры с напряжением 12 Вольт встречаются чаще всего, при рассмотрении вопроса подключения электроэнергии будем рассматривать этот случай. По большому счету, все что будет сказано применимо для любых вариантов, кроме камер на 220 Вольт.

С учетом того, что рассматриваемые подключения являются слаботочными, теоретически можно использовать любой провод (от силового до сигнального). Кабели с многопроволочными жилами предпочтительней однопроволочных по причине гибкости. Причем это свойство бывает полезно не столько при прокладке кабеля, сколько при его соединении с разъемом.

Но, тем не менее, главным критерием выбора провода является его сечение (см. пример расчета в конце статьи).

Лично для меня оптимальным вариантом является ШВВП 2х0,5 или ШВВП 2х0,75 с сечением жилы 0,5 и 0,75 мм2 соответственно.

Для облегчения жизни монтажника существует комбинированный провод для систем видеонаблюдения КВК. Он представляет собой объединенные общим слоем изоляции коаксиальный кабель и уже упоминавшийся шнур ШВВП. Выгода при этом заключается в прокладке одной линии вместо двух.

В каких-то случаях это критично, в каких-то нет, но один недостаток следует отметить. Это необходимость установки блока питания в непосредственно близости от видеорегистратора.

В противном случае придется разделывать кабель посередине, провод питания пойдет на блок, а коаксиал – к регистратору. Зачастую это неудобно и явных выгод не сулит.

Кроме того, такое решение приемлемо для аналоговых камер, поскольку IP видеокамеры подключаются по витой паре, а не коаксиальному кабелю (речь идет о передаче видеосигнала). Стоит заметить, что организация их питания имеет дополнительные возможности.

Иногда требуется камера с автономным питанием. Это может быть беспроводная WiFi камера, или видеокамера с записью на карту памяти или флешку. Интересующиеся могут заглянуть сюда, но должен заметить этот вариант скорее исключение чем правило.

Разъемы для подключения питания камер можно разделить на две группы по способу соединения с проводом:

  • под пайку;
  • под винт (зажим).

Первый тип обеспечивает надежное долговременное соединение. Способ этот достаточно трудоемкий и в «полевых» условиях неудобен. Для этих случаев лучше подходит второй вариант.

Основные характеристики

Основными параметрами, по которым выбирается poe коммутатор для видеонаблюдения, являются:

  • число портов, есть приборы на 8 портов и более. Существуют устройства poe с 16 портами, выбор обусловлен количеством подключаемой аппаратуры;
  • скорость портов. — 10/100/1000 Мб;
  • мощность портов. Находится в пределах 15,4-30 Вт
  • требуемое расстояние передачи питания для ip камер.

Важно правильно рассчитать необходимую мощность. Для этого следует оценить суммарное потребление оконечных устройств

Делать это желательно с запасом. Далее нужно ознакомиться со спецификацией коммутатора, посмотреть, какую мощность обеспечивает каждый из портов. Например, 8 port — до 7,5 Вт. Оценка производится по пиковой нагрузке.

Хотя технология обеспечивает передачу электропитания на расстояние до 100 метров, максимально значение использовать нежелательно. На практике длина линии не должна превышать 85 метров. Это поможет избавиться от влияния факторов, могущих негативно сказаться на качестве передачи: наводки, перегибы проводов и др.

Технология разрабатывалась с целью сократить затраты на прокладку сетей в офисах и промышленных предприятиях. Но вскоре она получила популярность у физических лиц, так как упрощает подключение оборудования.

Подача питания на цифровые камеры

Современные цифровые камеры можно считать оптимальным вариантом для систем видеонаблюдения.

Камеры имеют высокое разрешение, большую чёткость картинки, надёжны в работе, но они потребляют значительный ток, поэтому следует ответственно и со знанием дела подходить к организации электропитания IP камер.

Системы видеонаблюдения можно разделить на две категории:

  • Видеонаблюдение внутри отапливаемых помещений
  • Наружное видеонаблюдение

Электропитание внутренней системы видеоконтроля подаётся только на камеры, а контур наружного видеонаблюдения потребляет большую мощность, которая используется для подогрева термокожуха камеры и на питание инфракрасной подсветки, в ночное время.

Одним из наиболее распространённых способов подачи питания на IP камеры, является использование технологии Power over Ethernet (PoE).

Суть этого способа заключается в том, что питание на видеокамеры подаётся по тому же кабелю, что и данные. Для разводки системы видеонаблюдения используется провод UTP с четырьмя витыми парами.

Такой способ подачи питания удобен тем, что он позволяет не использовать дополнительные провода, что позволяет сэкономить средства и снизить время на инсталляцию. Этот способ регламентируется стандартом IEEE 802.3at-2009, который предусматривает подачу мощности до 30 Вт.

Существенным недостатком способа PoE, является то, что длина кабеля Ethernet, не должна превышать 100 метров.

Терминология: End-span и Mid-Span

End-span — устройство обеспечивающее подачу электропитания от начала кабельной
линии.

Классический пример: коммутатор IP телефонии обеспечивает электропитание небольшой сети стационарных телефонов в пределах офиса.

Другой пример — система видеонаблюдения на небольшом складе, где видеокамеры получает электропитание от коммутатора через PoE

Обычно в таких системах не предусмотрено дополнительных устройств для усиления питающего сигнала.

Mid-span — когда питающее устройство, подключается не с начала кабельной линии, а дополнительно между коммутатором и конечным устройством. Например, питание видеокамеры через инжектор, который включается после коммутатора в промежуточном кроссовом шкафу.

Ещё немного терминологии:

  • PSE (Power Source Equipment) — питающее оборудование.
  • PD (Powered Device) — питаемое устройство.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ТЕХНОЛОГИИ РОЕ

Подача питания по РоЕ существенно упрощает установку удаленных камер видеонаблюдения и сохраняет место в коробах. Необходим всего один кабель, чтобы задействовать большинство устройств: видеокамеру, термоэлементы и/или ИК освещение. Кроме того, экономит денежные средства на приобретение и прокладку кабелей и блоков питания.

Модернизация не требует даже минимального переустройства. IP видеорегистратор с РоЕ может быть размещен на месте старой техники или имеет размеры стандартные для серверной стойки. Существенно повышается уровень безопасности, так как для питания исполнительных устройств не задействуется внешняя электросеть.

В качестве дополнительного преимущества, пользователь имеет возможность перегрузить по питанию удаленное устройство не прибегая к физическому контакту.

Кроме того, используя такую инфраструктуру, появляется возможность применять SNMP протокол для контроля, мониторинга и общего управления IP камерами видеонаблюдения. Таким образом, осуществляется автоматическая профилактика сбоев в удаленной аппаратуре, контроль кабельных сетей и анализ использования ресурсов сети.

Из основных недостатков можно отметить следующие:

  • пока еще высокая стоимость и сравнительно небольшая распространенность оборудования поддерживающего РоЕ технологию;
  • большая потребляемая мощность в сравнении с обычным коммутационным оборудованием, что может привести к необходимости модернизации инфраструктуры электропитания в точке установки основных коммутационных устройств.

Несомненно, передача питания по РоЕ является более удобным способом при построении средних и малых систем внутреннего видеонаблюдения.

Однако при использовании для уличных IP камер размещенных в термокожухах с дополнительными устройствами:

  • системы внешнего ИК освещения;
  • нагревательные элементы;
  • устройства очистки лицевого стекла;
  • PTZ приводы,

подаваемой с одного кабеля мощности будет недостаточно. Следовательно, основное преимущество технологии нивелируется.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

ЧАВО о настройке NVR для IP камер

Требуется ли NVR интернет?

NVR могут работать без Интернета и продолжать запись и потоковую передачу видео. Однако без Интернета пользователи не могут получить доступ к записям удаленно. В случае вторжения пользователи могут не получать всплывающие напоминания или оповещения. Пользователи не могут создавать резервные копии видео в облачном хранилище.

NVR лучше, чем DVR?

DVR (цифровой видеорегистратор) – это видеопроцессор, который работает с аналоговыми камерами и может использоваться в качестве устройства хранения. Соединение между аналоговой камерой и видеорегистратором использует коаксиальный кабель. Видеомагнитофон не питает камеру. Каждое подключение камеры требует разветвителя, который обеспечивает питание для правильной работы камеры. По сравнению с сетевыми видеорегистраторами, которые работают с IP камерами через кабели Ethernet, цифровые видеорегистраторы дешевле. Для тех, кто ищет относительно простую систему безопасности, достаточно системы DVR, тем более что его свойство использовалось для коаксиальных кабелей. Поэтому NVR и DVR должны быть выбраны в соответствии с фактическими потребностями.

Как далеко может работать PoE камера ?

Соединение между IP камерой и NVR осуществляется через Ethernet кабель. Из-за ослабления сигнала максимальное расстояние передачи кабеля Ethernet составляет 100 метров. Следовательно, максимальное расстояние, на которое камера может работать от NVR, также составляет 100 метров. Если пользователю требуется более 100 метров, можно использовать удлинитель Ethernet, который может обеспечить большее расстояние.

  • PoE кабели

  • PoE Коммутатор

  • Руководство для покупателя

  • Видеонаблюдение

Стандарты подключения

При покупке обращают внимание на стандарт, по которому происходит подключение камеры РоЕ. Распространены три типа:

Распространены три типа:

  1. IEEE 802.3af (Рое) – характеризуется передачей постоянного тока номинальным напряжением 48 В. В зависимости от состава оборудования параметр может изменяться от 36 до 57 В. Максимальная сила тока 400 мА, а мощность не должна превышать 15,4 Вт на каждый канал. Для передачи используются обе свободные от передачи сигнала пары.
  2. IEEE 802.3at-2009 (Рое+) поддерживает питание устройств мощностью до 25,5 Вт. В этом случае напряжение для камер наблюдения поступает также по 2 парам проводов.
  3. IEEE 802.3bt (Рое++ или 4РРоЕ) — новый стандарт, использующий для подачи тока все 4 пары проводов кабеля UTP пятой категории. Максимальная мощность приёмника 90 Вт.

Каждый из этих стандартов является активным – при подключении проходят все операции: подключение, определение класса, подача напряжения и отключение.

Подключение IP камеры к локальной сети

Определите количество, местоположение, питание IP камер и общий объем передаваемой видеоинформации.

Определите, справится ли существующая сеть с возросшим трафиком, при необходимости замените или проложите новые магистральные кабеля.

Выделите отдельный свитч или хаб (с поддержкой стандартов РоЕ) для организации системы IP видеонаблюдения, подключите к нему все камеры и один из ПК.

Назначьте каждой камере видеонаблюдения IP адрес, он должен быть статичным и уникальным.

Для его установки можно воспользоваться ПО, которое поставляется в комплекте с устройством. Его можно скачать с официального сайта компании производителя. Там же можно найти новые прошивки для камер, которые предоставят дополнительные возможности настроек или обработки сигнала.

На ПК подключенном к той же сети, что и камеры, откройте браузер. В окне адреса введите IP адрес устройства. Если в используемом браузере нет специальной утилиты для работы с настройками камеры, в большинстве случаев, она сама предложит установить подходящую подпрограмму.

В стандартных настройках возможно управление аудио и видеопотоками, программным и аппаратным детектором движения, масштабированием, панорамированием, сохранением и т. д.

Стандарты подключения

Пассивный РoE-инжектор

При покупке обращают внимание на стандарт, по которому происходит подключение камеры РоЕ. Распространены три типа:

Распространены три типа:

  1. IEEE 802.3af (Рое) – характеризуется передачей постоянного тока номинальным напряжением 48 В. В зависимости от состава оборудования параметр может изменяться от 36 до 57 В. Максимальная сила тока 400 мА, а мощность не должна превышать 15,4 Вт на каждый канал. Для передачи используются обе свободные от передачи сигнала пары.
  2. IEEE 802.3at-2009 (Рое+) поддерживает питание устройств мощностью до 25,5 Вт. В этом случае напряжение для камер наблюдения поступает также по 2 парам проводов.
  3. IEEE 802.3bt (Рое++ или 4РРоЕ) — новый стандарт, использующий для подачи тока все 4 пары проводов кабеля UTP пятой категории. Максимальная мощность приёмника 90 Вт.

Каждый из этих стандартов является активным – при подключении проходят все операции: подключение, определение класса, подача напряжения и отключение.

Стандарты подключения

Пассивный РoE-инжектор

При покупке обращают внимание на стандарт, по которому происходит подключение камеры РоЕ. Распространены три типа:

Распространены три типа:

  1. IEEE 802.3af (Рое) – характеризуется передачей постоянного тока номинальным напряжением 48 В. В зависимости от состава оборудования параметр может изменяться от 36 до 57 В. Максимальная сила тока 400 мА, а мощность не должна превышать 15,4 Вт на каждый канал. Для передачи используются обе свободные от передачи сигнала пары.
  2. IEEE 802.3at-2009 (Рое+) поддерживает питание устройств мощностью до 25,5 Вт. В этом случае напряжение для камер наблюдения поступает также по 2 парам проводов.
  3. IEEE 802.3bt (Рое++ или 4РРоЕ) — новый стандарт, использующий для подачи тока все 4 пары проводов кабеля UTP пятой категории. Максимальная мощность приёмника 90 Вт.

Каждый из этих стандартов является активным – при подключении проходят все операции: подключение, определение класса, подача напряжения и отключение.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
