Основные виды отопительных регистров и их монтаж

Расчет конструкции водяного регистра

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

Варианты конструкции регистров

Располагаются патрубки как можно ближе к торцам. Естественно, при наличии двух патрубков циркуляция теплоносителя будет отличаться. При этом врем пребывания воды в регистре уменьшиться, соответственно тепла она отдаст тоже меньше. Это нужно учитывать при планировке разводки труб в системе отопления с регистрами. В однотрубной системе отопления более эффективно будет работать регистр с двумя патрубками, так как до последнего теплообменника вода дойдет с меньшими теплопотерями. Мотете узнать больше о методах прокладки труб отопления.

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

Например, полотенцесушитель в ванной – это тоже регистр, хоть и стоит не в системе отопления, а горячего водоснабжения.

Перед тем как рассчитать регистры отопления нужно учитывать, что может отличаться подключение теплообменника к контуру. Подача теплоносителя может осуществляться:

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Хотите узнать о расходе газа на отопление дома. Сколько потребуется кубов на отопительный сезон?

О том как отопить дом без газа читайте здесь .

Простые способы повышения теплоотдачи радиаторов

Улучшаем циркуляцию воздуха. Батареи передают тепло воздуху, который, нагреваясь, поднимается , а затем, охлаждаясь, опускается вниз. Так происходит циркуляция воздуха, и в помещении становится тепло настолько, насколько это позволяет теплоотдача батареи и скорость воздушного потока. Поэтому для того, чтобы повысить температуру внутри помещения, прежде всего, нужно обеспечить хорошую циркуляцию воздуха. Для этого следует по максимуму освободить пространство вокруг батареи: убрать защитный экран, поднять шторы, отодвинуть мебель и так далее.

Ускоряем циркуляцию воздуха с помощью вентилятора. Чем быстрее движется воздух, тем больше тепловой энергии он может забрать от батареи. В самые холодные дни можно включать вентилятор, направляя его в центр батареи для захвата как можно большей площади. Для обеспечения автономности подобной системы и обеспечения бесшумности ее работы, можно разместить компьютерные вентиляторы. Они тихие, маломощные, а также при размещении непосредственно под батареей не нарушают естественное направление движения воздуха в помещении. Вентиляторы позволят поднять температуру в помещении на 3-10 градусов, а их небольшой расход дает возможность без существенно ущерба для своего кошелька обдувать батарею круглую зиму. Посчитайте сами: мощность обычных вентиляторов – около 40 Ватт, компьютерных – не более 5. Итого расход: 40 * 24 (часа) * 30 (дней) = 29 Киловатт = около 95 рублей в месяц. В случае компьютерных еще меньше – около 23 руб./мес. при подключении сразу 2-х.

Устанавливаем теплоотражающий экран. Тепло от батареи исходит во всех направлениях, и для того, чтобы не отапливать стены, но направить тепловую энергию в помещение, нужно установить теплоотражающий экран за батарею. Для этих целей можно использовать фольгоизолон (вспененная основа с фольгой на одной стороне), приклеив его к очищенной стене за батареей любым подходящим средством (плиточный клей, универсальный клей 88, силикон и др.). В идеале площадь теплоотражающего экрана должна быть больше площади батареи.

Если батарея у холодная нужно спустить воздух. Для этого нужно открутить обычный или кран «Маевского» у батареи.

Не будет лишним держать под клапаном емкость или полотенце, потому что, как только выйдет воздух, тонкой струйкой польется вода. Как только это произойдет, клапан можно закрыть. Процедуру следует повторить для каждой батареи в доме.

Расчет конструкции водяного регистра

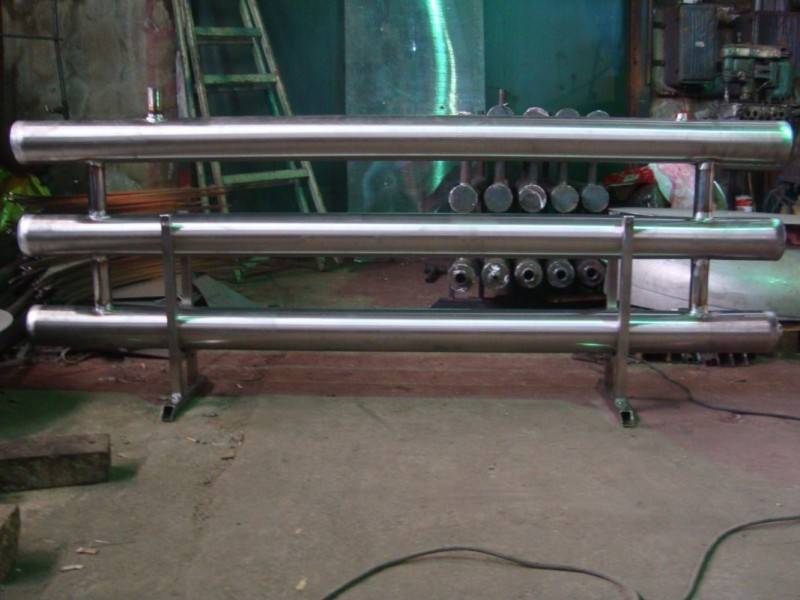

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

  • вертикальное;
  • горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

  • одним;
  • двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

  • сверху;
  • снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

  • на одном торце;
  • на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

  • определяем площадь помещения;
  • считаем сколько необходимо мощности для его обогрева;
  • подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

  • П – 3,14;
  • длина регистра;
  • коэффициент теплопроводности металла, для стали 11,63;
  • разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

  • ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
  • толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
  • зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

  1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
  2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
  3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Рекомендации по оформлению и расположению чугунных радиаторов в помещении

Кстати, существуют и рекомендации к способам и материалам, применяемым для окраски собранных в батарею чугунных радиаторов. Ведь неправильно выбранные лакокрасочные покрытия способны снизить мощность чугунного радиатора отопления до десяти процентов от заявленной производителем.

Кроме правильного выбора материала покрытия, тепловой поток от батареи можно увеличить, направив его от зарадиаторного излучения внутрь помещения при помощи теплоотражателей на стене, к которой крепится батарея.

Как известно, расчет системы отопления для дома составляет достаточно сложный учет факторов и коэффициентов здания, напора и температуры теплоносителя и т.д. Но в грубом приближении, для стандартных секций чугунных радиаторов, выстой до 0,6 м, тепловой поток заявлен около 125 Вт.

Обеспечивающая теплоотдачу площадь секции чугунного радиатора считается с учетом длины, высоты, глубины и т.д. и может составлять на одной (при указанной ранее высоте) до 0,2 квадратного метра. Соответственно, набор из пяти секций составит чуть больше одного квадратного метра, с учетом переходных элементов.

В заключение следует отметить, что и установка батареи влияет на ее эффективное использование и теплоотдачу. Существующие рекомендации оговаривают минимальное расстояние от стены (до трех см), от подоконника (до 12 см), до пола (до 15 см). В этих рекомендациях учитываются оптимальные условия работы и теплообмена.

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Установка в гараже

Регистр, который вы планируете установить для обогрева гаражного помещения, это автономный прибор, который будет работать от электричества. Очень популярными являются те, в которых изначально установлены ТЭНы, для нагрева жидкости в нем. Их можно приобрести в магазине, но если вам он не подходит по параметрам, то можно сделать его на заказ у любого мастера сварного дела. Не нужно бояться идти к частнику, и заказывать у него регистр, так как уже доказано, что самодельные ничуть не хуже тех, которые продаются в магазинах.

Такого вида приборы отопления, возможно, применить и различного рода пристроях, так как вести туда систему отопления не имеет смысла, а подогрев помещения нужен.

Конечно, регистры такого типа работают в независимости от общей системы отопления, и это определенный плюс, минусом же является то, что они полностью зависят от наличия тока в электрической сети.

Как мы с вами рассмотрели, сделать регистр отопления самому, в принципе не составит труда

Важно знать, что на покупку готового вы потратить в три раза больше денег, чем на приобретение всего нужного вам материала. Так что монтировать регистр самому, доверить этот процесс профессионалу, или купить его в магазине, решать вам!

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

  • для резки: болгарка, плазморез или газовая горелка (резак);
  • рулетка и карандаш;
  • молоток и газовый ключ;
  • строительный уровень;

Материалы для сварки:

  • электроды, если используется электросварка;
  • проволока, если газовая;
  • кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

  1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
  2. Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
  3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
  4. Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
  5. В первую очередь к секциям привариваются заглушки.
  6. К последним привариваются сгоны.
  7. Производится сварка перемычек с трубными секциями.
  8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
  9. Приваривается патрубок для установки крана Маевского.
  10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Врезка в систему

Технология подключения сваренных своими руками регистров будет зависеть прежде всего от особенности конструкции самой системы отопления дома. При седельной врезке в нижней секции прибора по краям предварительно проделываются отверстия. Далее присоединяются подача и обратка и приваривается байпас.

При диагональном или боковом подключении отверстия прорезаются в соответствующих местах в заглушках. Для присоединения обратки и подачи в данном случае могут использоваться в том числе и угловые стальные фитинги.

Регистр отопительной системы представляет собой прибор, изготовленный из гладкостенных трубопроводов. По своим конструктивным особенностям регистр послужил основой для большинства радиаторов. Очень часто данные устройства располагают в технических и промышленных помещениях. К тому же нередки случаи, когда их устанавливают в квартирах в составе автономных отопительных систем. Однако далеко не все знают, как провести расчет теплоотдачи регистра.

Как рассчитать нужное количество секций регистра

Поперечное сечение труб регистра – это параметр, влияющий на эффективность обогрева того или иного помещения. Чем больше, тем выше результат обогрева. Преимущественно применяют змеевиковые и секционные регистры, состоящие из 2–4 секций

Это оптимальный размер, а само изделие имеет небольшой вес, что важно в плане монтажа

Секции должны отстоять друг от друга на расстоянии 50 мм плюс диаметр трубы. Соблюдение такого правила исключает факт взаимного нагрева секций, увеличивая тем самым теплоотдачу.

Для расчета необходимого количества секций регистров достаточно обратиться к СНиП, где описаны соответствия 1 метра трубы того или иного диаметра обогреву конкретной площади:

  • 25 мм – 0,15 м 2 ;
  • 75 мм – 0,37 м 2 ;
  • 160 мм – 0,77 м 2 .

Приведенные соотношения верны лишь для секции на входе в регистр. В связи с остыванием теплоносителя по мере продвижения по прибору расчет последующих секций предполагает увеличение значения площади на 0,9.

Для облегчения понимания необходимого количества секций можно воспользоваться онлайн-калькуляторами, которых в интернете много. Но следует иметь в виду, что не все отличаются корректностью работы, поэтому сначала необходимо их протестировать по формуле, приведенной выше.

Q=P*D*L*K*Δt, где

Q – удельная тепловая мощность, Вт,P – число π = 3,14,D – диаметр трубы, м,L – длина одной секции, м,К – коэффициент теплопроводности металла 11,63 Вт/м²*С,Δt – разница температур между теплоносителем и воздухом в помещении.

Это выражение в приведенном виде также верно только для первой секции регистра или первого витка змеевика. Для последующих участков его надо умножать на коэффициент 0,9.

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине

Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м 2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

  • следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
  • верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
  • сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
  • вход теплоносителя необходимо оснащать краном, а выход – вентилем;
  • монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Основная классификация

  • Змеевиковые (S-образные)
  • Секционные

Для изготовления змеевиковых регистров используют стальную гладкостенную трубу с высоким содержанием углерода. Участки, на которых происходит сужение, устранены, благодаря чему значительно понижается гидравлическое сопротивление внутри. На рынке также встречаются модели, выполненные из низколегированной или нержавеющей стали, чугуна.

Секционные

Наиболее востребованными среди владельцев-частников являются секционные регистры отопления, состоящие из закрытых заглушками труб, соединенных между собой. Теплоноситель пропускается по верхней трубе, в конце которой он перетекает в следующую – и так до выхода.

Чтоб увеличить коэффициент теплоотдачи, переход для теплоносителя между трубами делают максимально близко к краю. Заглушки между трубами бывают одного из двух типов: эллиптические или плоские. Патрубок на входе изготавливается под фланец, резьбу или приварку.

Секционные отопительные регистры оснащаются резьбовым штуцером, посредством которого монтируется отводчик для скапливаемых воздушных масс. Диаметр основных горизонтальных труб бывает различным и варьируется от 25 мм до 40 см (в приборах бытового назначения – до 16 см). Переход осуществляется патрубками меньшего сечения. Еще одна особенность установок – максимальное давление внутри не должно превышать 1 МПа.

Подтипы отопительных регистров

Помимо собственной конфигурации, регистры отопления могут делиться на подтипы по следующим признакам:

  • Варианты расположения
  • Материал изготовления

Из каких материалов делают регистры?

В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:

  • стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
  • алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
  • медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
  • чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.

Регистры отопления стальные

Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.

Пример расчета тепловых потерь стены

Рассмотрим подробно нахождение одного из наших неизвестных – стены. Допустим, наша комната имеет размеры: длинна — шесть метров, высота — два с половиной, а ширина — три метра.

Объект расчета

Высчитываем площадь одной внешней стены, она у нас размерами три метра в длину и два с половиной в высоту.

Fстены=a∙h,

Где a – длина комнаты, в метрах;

h – высота комнаты, в метрах.

F=3∙2,5=7,5 м2

В том случае, если в стене имеется окно или дверь, то площади последних высчитываются отдельно и вынимаются из площади стены.

Следующим шагом будет нахождение теплопотерь через нашу стену. Для этого:

Q=F∙k∙(tвн-tнар),

Где F – найденная нами площадь стены, в метрах квадратных;

K – коэффициент теплопроводности, который мы нашли по СНиПу (возьмем 2,5), Вт/м2∙К;

tвн – температура внутри помещения, зависит от его типа, возьмем 18 градусов Цельсия;

tнар – температура наружного воздуха, мы её брали по климатологии ранее (возьмем -21).

Q=7,5∙2,5∙(18+(-21))=56,25

Полученные результаты теплопотерь конструкций, мы слаживаем вместе и получаем тепловые потери всей комнаты:

Qкомнаты=Qстены+Qокна+Qдвери

Вот мы и получили число, которое нам необходимо, чтобы выполнить расчет количества секций радиатора отопления на помещение.

Для того чтобы узнать количество секций радиатора мы делим тепловые потери на тепловую мощность одной секции радиатора:

Количество секций=Qкомнаты/Nсекции

Чугунные радиаторы отопления

Внешний вид такого типа радиатора знают все, его можно увидеть на фото внизу. Видео с установкой радиаторов можно легко найти в интернете.

Расчет количества секций чугунных радиаторов отопления выполняется по тому же принципу, что описан выше.

Самый обыкновенный чугунный радиатор

Такой тип радиатора является самым распространенным видом, так как при СССР такие радиаторы были приоритетными.

Они имеют следующие преимущества:

  • Большой объём;
  • Маленькая инерционность;
  • Надежность;
  • Высокий срок эксплуатации.

Что касается срока эксплуатации, то он практически не ограничен. Такие батареи стоят в домах по пятьдесят лет и все ещё отлично эксплуатируются.

Единственное, в чем может возникнуть необходимость это:

  • Замена прокладок между секциями;
  • Промывка внутренностей радиатора.

Единственным недостатком является их маленькая тепловая мощность, но это не становиться проблемой при добавлении дополнительных секций.

Благодаря маленькой инерционности, чугунные радиаторы остаются теплыми на протяжении длительного времени после отключения отопительного котла.

Даже в наше время, очень много людей склоняется к выбору чугунных радиаторов отопления.

Биметаллические радиаторы

Биметаллические радиаторы отопления с каждым годом набирают все большую популярность. Цена на эти радиаторы выше, чем на чугунные, но такие радиаторы имеют намного большую мощность.

Биметаллический радиатор

Инструкция такого радиатора говорит, что тепловая мощность биметаллического радиатора в три, а то и четыре раза больше чугунного.

Такие радиаторы обладают высокой инерционностью. Они способны за считанные минуты обогреть с нуля целое помещение. Но и при отключении котла, помещение быстро охладится.

По сравнению с чугунными радиаторами, эти имеют красивый внешний вид и смогут гармонично вписаться в любой интерьер.

Регулятор температуры отопления: изучаем досконально. Читайте здесь.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
