Особенности монтажа счетчика канализационных стоков в частном доме

Что это за вид?

Промышленные счетчики воды – устройства для измерения объема жидкости, проходящей по трубопроводам производственных предприятий и крупных объектов различного назначения:

• спортивного,
• медицинского,
• пищевого.

Такие приборы учета характеризуются:

1. высокой надежностью,
2. большими диаметрами,
3. безукоризненной точностью.

Особенность промышленных счетчиков – их выполняют из стали и чугуна, что позволяет корпусу выдерживать большое давление и существенные нагрузки.

Водомерное оборудование устанавливают на трубопроводы различного диаметра – от 40 до 500 мм. Для систем с большой амплитудой нагрузок (пожарные подразделения, промышленные предприятия, сельскохозяйственные объекты в сезон полива полей) выбирают комбинированные счетчики, имеющие 2 механизма – крыльчатый и турбинный.

Современные промышленные счетчики способны работать в средах различной загрязненности, в системах самотечного типа и при подаче жидкости под давлением.

По этой причине такое оборудование выбирают исходя из особенностей предприятия-водопользователя, а также дороговизны и сложности установки.

Общие сведения

Итого, 300-500 литров воды в неделю, чаще всего летом, уже идут плюсом в квитанцию на водоотведение, что заставляет владельца дома переплачивать за услугу. Чтобы избежать переплат, стоит подумать об установке счетчика на канализацию.

Установку счетчика для учета стоков осуществляют на открытом или закрытом участке в коллекторе.

Счетчики на канализацию делятся на:

• Замеряющие уровень канализационных вод;
• Замеряющие уровень и скорость канализационных вод.

Прибор учета, измеряющий уровень воды, используется для безнапорного коллектора, где стоки перемещаются по уклонной трубе под воздействием гравитации. Счетчики второго типа используются в напорных системах, где ток канализационных вод обеспечивается специальным насосом.

Установка пластиковых бочек

Перед тем, как закопать бочку под канализацию, стоит определить ее оптимальное месторасположение на участке. Существует целый ряд достаточно жестких санитарных требований по допустимым расстояниям к жилым объектам, границам участка, источникам водоснабжения. При возможности стоит доверить выбор места установки опытному специалисту, который сможет учесть все нюансы участка и размещения построек и коммуникаций.

Установка пластиковых бочек

Пластиковая бочка устанавливается в предварительно подготовленный котлован, габариты которого должны превышать размеры емкости. Это позволит выполнить при необходимости утепление конструкции и закрепить емкость надежно.

Глубина котлована должна обеспечить монтаж бочки так, чтобы уровень приемного отверстия совпадал с глубиной подводящей канализационной трубы:

• На дне котлована устраивается песчаная или щебневая подушка толщиной не менее 20 см.
• После этого необходимо забетонировать основание, при этом стоит выполнить установку каркаса с анкерами или петлями для последующего крепления емкости.
• После того как фундамент наберет достаточную прочность (5-7 дней) можно приступать к установке бочки в рабочее положение.
• Крепление емкости к фундаменту осуществляется при помощи бандажа из тросов или стальных полос.
• При необходимости выполняют утепление септика при помощи пенополиуретана или экструдированного пенополистирола.
• Перед началом обратной засыпки грунта необходимо наполнить емкость до определенного уровня. При этом стоит соблюдать рекомендации производителя, для емкостей из различных полимерных материалов могут существовать свои особенности обратной засыпки.
• К бочке подключают все подводящие и отводящие коммуникации, вентиляционную трубу, после чего осуществляется окончательное закрытие ее грунтом.

При надежном креплении и соблюдении других технологических требований к монтажу пластиковая бочка способна прослужить в качестве септика достаточно продолжительный срок. На сегодняшний день именно полимерные емкости считаются одним из самых лучших материалов для данных сооружений.

Рейтинг лучших моделей

Чтобы облегчить пользователям выбор оборудования, специалисты составили рейтинг лучших моделей.

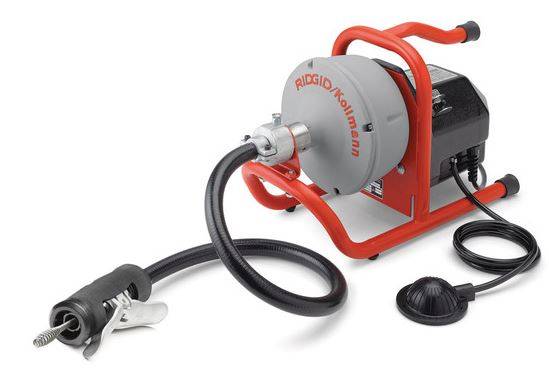

RIDGID

Это надежная машина с продолжительным эксплуатационным периодом без возникновения неисправностей. Агрегат оснащен гибким, металлическим тросом.

Преимущества оборудования:

• Корпус выполнен из высококачественного материала, который обладает повышенной прочностью и стойкостью к образованию коррозии.
• Простота использования.

• Устранения любых засоров, в том числе сложных.
• Удобство хранение троса без спутывания и перекручивания.

GENERAL PIPE

Высококачественное оборудование, которое пользуются повышенным спросом. Трос машины отличается надежностью, гибкостью и высокой прочностью. Конец троса оснащен стальной насадкой в форме сердечка, которая быстро и эффективно пробивает даже самые сложные засоры. Оборудование можно использовать для любых канализационных систем.

Преимущества:

• Простота использования.
• Устранения любых засоров, в том числе сложных.
• Продолжительный эксплуатационный период.

Посейдон

В данной серии представлено несколько видов машин, а именно:

• Агрегаты высокого давления.
• Гидродинамические устройства.
• Приборы для промывки каналов.

Каждый вид прибора имеет следующие преимущества:

• Простота транспортировки.
• Можно использовать для канализационных систем разного типа.
• Высокая степень надежности.
• Возможность выбора машины с разным типом двигателя.
• Высокое качество комплектации.

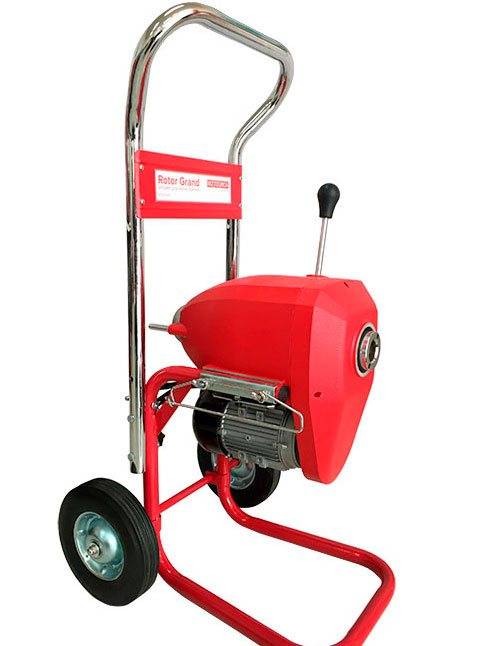

ROTORICA ROTOR GRAND

Это электрический агрегат, который рекомендован к применению для прочистки труб, диаметром от 50 до 300 мм.

Преимущества:

• Большой выбор насадок.
• Высокая мощность двигателя, что позволяет использовать прибор для тяжелых режимов работы.

• Простота транспортировки.
• Можно использовать для изделий из разного материала.
• Наличие специальной стойки для хранения насадок.

G.DREXL MINI- Power 75

Это профессиональное оборудование, рекомендованное к применению для прочистки внутренних трубопроводов.

Преимущества:

• Эффективная прочистка засоров без повреждения изделий.
• Простота эксплуатации.
• Устойчивое основание.

• Небольшой вес.
• Простота транспортировки.
• В комплект входит большое количество насадок.

ROTHENBERGER

Данный производитель предлагает оборудование разного типа:

• Ручные изделия.
• Электромеханические приборы.
• Гидродинамические устройства.
• Машины высокого давления.

Преимущества:

• Возможность применения в домашних условиях и на предприятиях.
• Высокое качество сборки.
• В комплект ходит большое количество насадок.
• Высокая эффективность.

Прочистная машина для канализации – прибор, который быстро избавляет от засора любой сложности. Любой вид оборудования отличается простотой эксплуатации, поэтому можно использовать в домашних условиях.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины

Обустройство отвода воды из септика

Вода, прошедшая очистку в септике, должна из него удаляться; при этом процесс происходит естественным путем – жидкость по трубам вытекает из оборудования и поступает в любой из этих видов систем доочистки или аккумуляции жидкости:

• фильтрационный колодец;
• поле фильтрации;
• ливневая канализация;
• водоприемник.

Отвод очищенной воды из септика

Ознакомимся с каждым из этих видов водоотведения более детально.

Колодец фильтрации обычно обустраивается на хорошо дренируемых почвах (в идеале – на песчаных), где грунтовые воды проходят невысоко. От септика прокладывается труба отвода очищенной воды, и жидкость по ней попадает как раз в фильтрационный колодец. Последний представляет собой емкость без герметичного дна, выполненную из кирпича, бетонных колец. На 1/3 колодец засыпается щебенкой или другим фильтрующим материалом. Сверху закрывается люком и получается септик с аэрацией. Вода, просачиваясь сквозь дренажный материал, проходит дополнительную стадию очистки и поступает в окружающую среду.

Водоприемник устанавливается в том случае, если в планах владельца – использовать очищенную воду для дачных нужд (например, для полива растений) либо если отсутствует возможность сброса сточных вод в грунт или водоем. В этом случае отводящая труба от септика подводится к герметичному сооружению, имеющему дно. Вокруг стенок водоприемника создается песчаная подушка, а верхняя часть плотно закрывается крышкой. Накопитель должен быть обязательно оборудован насосом, который будет удалять из него воду

А откачивать ее придется регулярно – важно следить за уровнем жидкости в емкости. Также можно подключить еще и дополнительную сливную трубу, которая будет отводить чистую жидкость, например, в ливневую канализацию – тогда установка не переполнится даже в случае, если колодец не будет опорожнен.
Поле фильтрации – это площадка с оборудованной на ней дренажной подушкой из песка и гравия, куда поступает вода из септика по дренажным трубам, имеющим много небольших отверстий

Просачиваясь через дренаж, жидкость проходит дополнительную очистку и уходит в окружающую среду. Фильтрационное поле должно располагаться выше уровня залегания грунтовых вод (не менее 1 м).

Ливневая канализация обычно применяется на глинистых почвах.

Важно помнить, что в нормальном режиме септик начнет работать только через пару-тройку недель после запуска – в нем должен сформироваться слой активного ила. Это вещество будет интенсивно участвовать в переработке отходов жизнедеятельности человека

Также важно знать, что вода, прошедшая «все круги» септика, хоть и является чистой, не предназначена для питья.

Установка септика своими руками

Доступный ассортимент септиков

Накопитель

С почвенной доочисткой

С биологической очисткой

Установка септика в котлован

Устройство септика

Септик «Росток»

Септик «Юнилос Астра»

Уклон канализационных труб

Рытье котлована

Доски 5*15 см

Сборка кессона из досок

Конструкция практически готова

Делаются пропилы

Так удобнее опускать конструкцию в котлован

Конструкция опускается в котлован

Если нужно, используйте дренажный насос

Использование кувалды

Устанавливается септик

Пустоты засыпаются грунтом

Отверстие для вывода очищенной воды

Отверстие для ввода канализационной трубы

Монтаж дренажного колодца

Колодец закрывается крышкой

Прокладка канализационной трубы

Установка септика «Танк»

Котлованы для септика и инфильтратора

Септик установлен

Инфильтратор установлен и подключен

Теперь септик можно засыпать грунтом

Колодец

Поле фильтрации в дренажной системе для септика

Ливневая канализация FloTenk

Выемка грунта из кессона

Подготовка к монтажу септика

Заполнение септика водой

Заполгнение и выравнивание септика

Септик установлен ровно

Коронки для сверления отверстий

Отверстие зачищается

Подготовка ввода в дом

Ввод трубы в дом

Включение септика

Установка септика своими руками

Выбираем септик правильно

Септик «Юнилос Астра»

Септики «Танк»

Септик «Танк» с инфильтратором

Отвод очищенной воды из септика

Наиболее эффективная система канализации – станция глубокой биологической очистки

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Советы по выбору расходомера

Зная, какие бывают в продаже счетчики на воду, при выборе нужно определиться с целью установки прибора учета. Если его монтаж необходим для того, чтобы знать, сколько кубов холодной воды израсходовано, дорогие счетчики не нужны.

Здесь вполне подойдет простой «мокрый» тахометрический вариант, только нужно предварительно согласовать с водоснабжающей компанией его классность.

На трубопровод с горячей водой также подойдет тахометрический водомер, но в «сухом» исполнении, чтобы имеющиеся в воде примеси не повредили измерительный модуль. Для системы, где для потока характерны резкие изменения, лучше выбрать комбинированный прибор.

Класс точности счетчика тем выше, чем меньше допустимая погрешность. Растет этот параметр от «А» до «D». Приборы, используемые в быту, обладают классом точности «В», если они ориентированы на горизонтальный монтаж. При вертикальной установке допустим «А» класс. Класс «С» характерен для электронных счетчиков, установленных в любом положении.

Если жильцами многоэтажки принято решение установить общий прибор учета расходуемой воды, лучшим вариантом будет водомер с выносным датчиком

Учет технической стороны при выборе счетчика обязателен, но не менее важно брать во внимание момент соответствия устройства месту, в котором вы хотите его установить. Если прибор нужно спрятать в нише, под унитазом или под ванной, то обязательно стоит продумать, какая форма корпуса «впишется» в свободное пространство. В одном случае подойдет прибор с коротким корпусом, в другом — вытянутый по длине

В одном случае подойдет прибор с коротким корпусом, в другом — вытянутый по длине

Если прибор нужно спрятать в нише, под унитазом или под ванной, то обязательно стоит продумать, какая форма корпуса «впишется» в свободное пространство. В одном случае подойдет прибор с коротким корпусом, в другом — вытянутый по длине.

Важна при выборе и ориентация счетчика относительно пола. Его можно расположить вертикально или горизонтально. Главное, чтобы легко считывались данные. Если у прибора счетный механизм ориентирован горизонтально, то и само изделие должно занимать такое положение.

На табло счетчика выводятся показания использованных кубов. Это первые пять цифр, остальные 6 или 8 цифр — литры

Их при оплате не принимают во внимание. Встречаются расходомеры воды, где литры вовсе отсутствуют

Есть водомеры, у которых цифровое табло расположено так, что снять показания возможно только при его вертикальном монтаже. Поскольку горячая и холодная вода имеет разную стоимость, оплата производится по разным счетам.

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм	Расстояние между элементами на линии, м	Тип элемента
50	12	ревизия
50	8	прочистка
110, 150	15	ревизия
110, 150	10	прочистка
200	20	ревизия

Трос

При возникновении засора в глубине трубопровода, или в местах, где он проходит (в стене или между стенами), для очистки применяется трос. Он изготавливается из низкоуглеродистой стали, наружную поверхность покрывают слоем цинка. По внешнему виду это устройство для прочистки труб канализации выглядит, как отлично гнущаяся пружина, на одном конце которой расположена специальная ручка – активатор, при помощи которой оборудование приводится к движению. Другой же конец оснащен спиралью, с помощью которой пробивается слой отложений в трубе.

Очистка от засора при помощи тросика осуществляется следующим образом:

1. Чтобы добиться лучшего результата, лучше снять сифон с трубы. Конец троса с наконечником отправляют в трубопровод, второй конец с ручкой следует удобно расположить в руке.
2. Чтобы протолкнуть устройство вглубь трубопровода, необходимо его вращать. Это лучше делать по часовой стрелке, чтобы избежать поломки гибкого вала, так как он может распуститься. Именно вращение позволяет приспособлению проходить различные изгибы и закругления в трубе.
3. При обнаружении пробки, обязательно начать крутить трос сильнее, это позволить ее пробить, тем самым устранить засор. При застревании троса в трубе необходимо покрутить его влево и вправо. Если наконечник оснащен насадкой в виде крюка, то весь скопившийся мусор необходимо достать из трубы.
4. По окончании работ с тросом нужно открыть горячую воду, осуществить прочистку труб, причем напор водного потока должен со временем увеличиваться.

Проверка качества проведения работ с помощью тросового оборудования для чистки канализации проводится визуально, если вода уходит без проблем, то повторять работы не нужно.

Плюсы тросовой конструкции

К преимуществам метода относят:

• устранение не только налета, но и неприятного запаха из трубы;
• дезинфекция системы;
• простота конструкции;
• невысокая стоимость устройства.

Эксплуатация троса не требует вызова специалиста, устранение неприятности можно осуществить самостоятельно.

Основные виды приборов учета для жилых домов

По количеству подключенных узлов счетчики могут быть одноструйными и многоструйными. Одноструйные водомеры работают по принципу измерения оборотов крыльчатки, на которую действует всего один поток воды. Передача данных происходит с помощью магнитных муфт. При этом механизм счета защищен от попадания воды, благодаря чему может длительное время функционировать без нарушений.

Плюсы одноструйных счетчиков:

1. Конструкция защищена от воздействия внешнего магнитного поля.
2. Для всех счетчиков предусмотрен импульсной выход. Так можно дистанционно считывать показания.

В многоструйных счетчиках на крыльчатку воздействует сразу несколько потоков воды. Это снижает ошибки турбулентности потока воды. К плюсам оборудования относят легкий монтаж и демонтаж конструкции, которые могут потребоваться при поверке прибора учета воды. Счетчики обладают импульсным выходом, а это позволяет дистанционно считывать показания.

После монтажа на счетчик вешается пломба

Вентильные счетчики работают аналогично любым тахометрическим изделиям. Вентиль можно смонтировать внутри счетчика. Это позволяет отключать воду. Именно поэтому устройство и называется вентильным.

Плюсы вентильного счетчика:

1. Простой и недорогой монтаж.
2. Индикаторную часть можно повернуть, чтобы было удобнее считывать показания.
3. В конструкцию может входить импульсный выход.

Турбинные механизмы используются как для горячей, так и для холодной воды в водопроводе разного типа. С их помощью можно обеспечить автоматический контроль или регулировку любого технологического процесса, где нужно замерить потребление жидкости. Их устанавливают на входе в систему подачи воды.

При выборе счетчика можно встретить комбинированный вариант. Он обладает как турбиной, так и крыльчаткой. Но они устанавливаются на параллельном отводе. Для небольшого напора используется крыльчатка, а при его повышении – турбина.
