Как определить глубину заложения фундамента

Основа ленточного типа

Основание ленточного типа пользуется популярностью в частном строительстве. По сравнению с цельными железобетонными плитами, ленточная конструкция требует меньших денежных расходов и трудовых затрат. Основа ленточного типа выполнена в виде бетонного контура, усиленного стальной арматурой. Он повторяет конфигурацию стен и внутренних перегородок здания. Железобетонная лента воспринимает нагрузки от массы здания и равномерно распределяет их на почву через поверхность фундаментной подошвы.

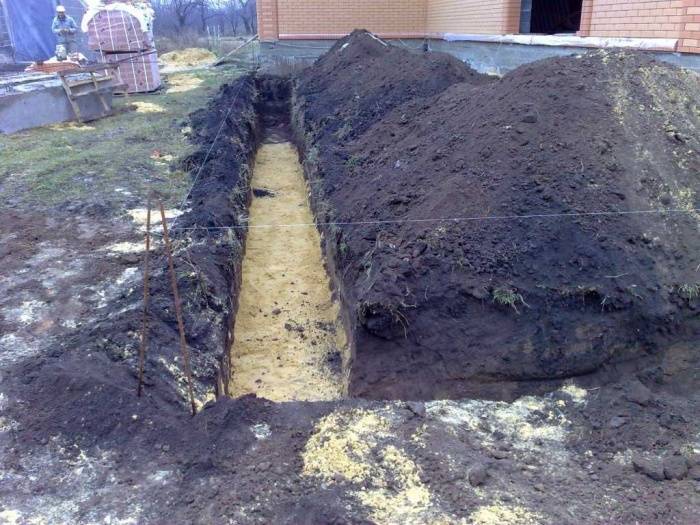

Пример заложения ленточного основания

Область применения данной конструкции:

  • однородные почвы;
  • слабопучинистые грунты.

На влагонасыщенных и неоднородных грунтах, а также глинистых почвах не рекомендуется сооружать основу ленточного типа.

Глубину заложения железобетонной ленты определяют по следующим параметрам:

  • степени промерзания грунта;
  • уровню подземных вод;
  • концентрации влаги в почве.

С повышением глубины промерзания и близости расположения водоносных слоев повышается вероятность морозного пучения грунта, оказывающего отрицательное влияние на прочность основы.

С целью уменьшения влияния этих факторов производится заложение фундамента на различную глубину:

  • низ мелкозаглубленной основы, расположенной на малопучинистых почвах, располагается на расстоянии 50–60 см от нулевой отметки;
  • подошвы среднезаглубленного и глубокозаглубленного оснований располагаются на уровне от 75 см до 150 см в зависимости от типа почвы.

В условиях холодного климата и северных районов предельный уровень заглубления не превышает 1,8–2 м.

Глубина заложения фундамента – определяющие факторы

На какую глубину следует закладывать фундамент

Определяя тип будущего фундамента, и принимая решение о заглублении опорной конструкции, учтите условия, в которых будет эксплуатироваться здание.

Важно обратить внимание на следующие моменты:

  • геологические аспекты;
  • воздействие климатических факторов на глубину фундамента;
  • влияние конструктивных особенностей здания на уровень заложения фундамента.

До начала выполнения расчетов и выбора типа фундамента необходимо:

  • выполнить мероприятия по анализу почвы на участке строительства;
  • изучить ландшафт, а также тщательно расчистить строительную площадку;
  • разработать план строения и рассчитать массу строительных конструкций.

На стадии сбора информации об особенностях строительной площадки следует проанализировать ряд факторов:

  • характер грунта на различной глубине;
  • среднестатистический объем осадков на протяжении года;
  • уровень расположение водоносных слоев;
  • глубину замерзания почвы;
  • колебания высоты и особенности рельефа на стройплощадке.

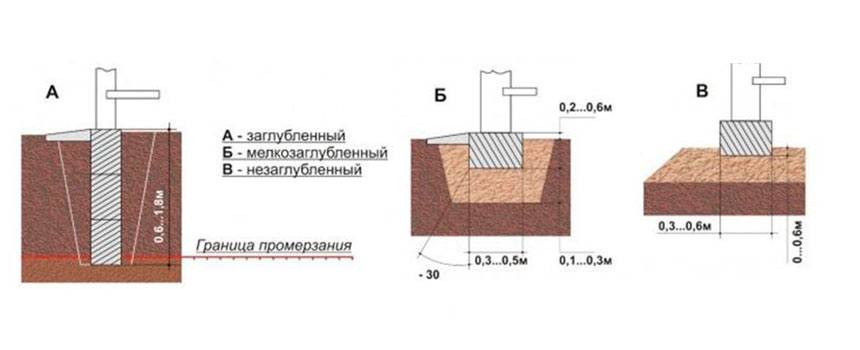

Виды фундаментов по способу заглубления

Решение о виде фундамента и уровне его закладки принимают с учетом следующих моментов:

  • особенностей здания, заложенных в проекте;
  • массы строения;
  • наличия цокольного помещения;
  • уровня расположения подземных коммуникаций.

Средняя температура в этой местности на протяжении года и особенности климата также влияют на размер приямка под основание.

Определяя, от чего зависит глубина закладки опорных конструкций, следует обратить внимание на климатические факторы:

  • для зданий, строительство которых планируется в южных широтах, необходимо обеспечить минимальное смещение подошвы траншеи от уровня почвы на 0,6 м;
  • при выполнении строительных мероприятий в условиях холодного климата уровень заглубления фундаментной подошвы в почву может достигать 1,5 м.

Для каждого вида грунта уровень замерзания отличается:

  • сильнопучинистые грунты, к которым относятся супесчаные, суглинистые и глинистые почвы, промерзают до уровня 0,5–1 м;
  • среднепучинистые песчаные почвы, содержащие включения глинистых частиц и песчаной фракции замерзают на глубину 0,6–2 м;
  • не склонные к пучению почвы, содержащие песчаные частицы, супесь, суглинки и глинистые включения имеют повышенный до 1–3 м уровень промерзания.

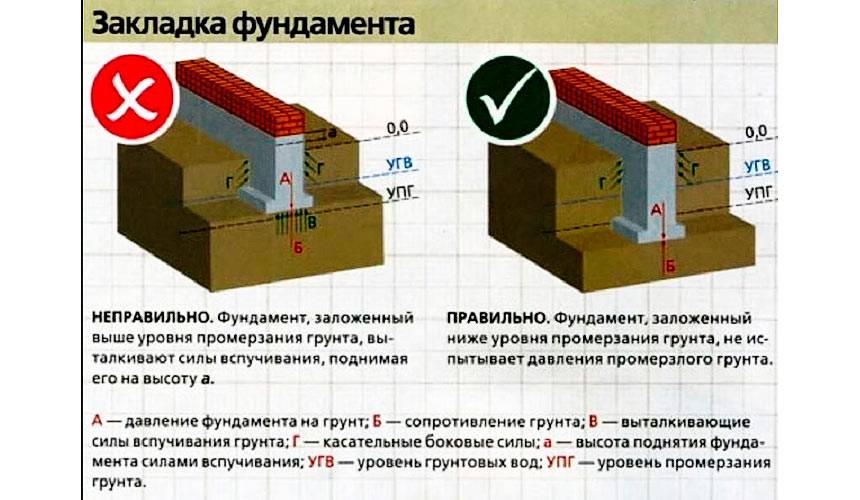

Фактор глубины промерзания земли при закладке фундамента

На склонность грунта к морозному пучению влияют следующие факторы:

  • концентрация влаги в почве;
  • уровень расположения подземных вод во время промерзания.

Ошибка в выполнении расчетов может привести к деформации основания.

В результате этого возможны отрицательные моменты:

  • усадка строения;
  • появление трещин на стенах;
  • нарушение общей устойчивости здания.

Наряду с характером грунта и уровнем промерзания, немаловажным фактором является рельеф местности. В строительных нормах содержатся требования по выравниванию площадки до начала строительства. Однако для участков, расположенных на наклонной местности, а также на скалистой почве не всегда имеется возможность разровнять участок застройки. В данной ситуации минимальный уровень заложения основания определяется по нижней точке наклонной площадки. Для таких условий отдают предпочтение свайной основе, а также винтовой, которая также не боится перепадов высот.

Проанализировав природные факторы, особенности здания и определив характер грунта, необходимо определиться с конструкцией фундаментной основы для будущего дома.

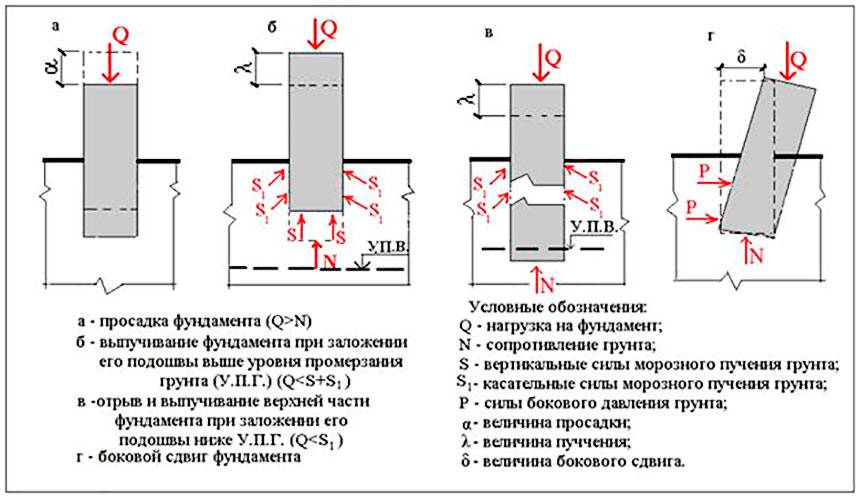

Факторы воздействующие на фундамент здания

Возможны следующие варианты:

  • мелкозаглубленный или глубокозаглубленный ленточный фундамент;
  • столбчатое основание в виде свай или железобетонных колонн;
  • плитная конструкция основы строения.

Виды


Варианты строительства фундамента Фундаменты могут отличаться материалами, которые используются для их возведения, глубиной, а также способом исполнения. Именно по способу исполнения разделяют их виды:

  • Столбчатый тип практически универсальный, хорошо оправдывает себя, как основа для любых щитовых домов или таунхаусов. Установка столбов происходит в специальные заранее пробурённые лунки, которые делаются по всему периметру здания. Расстояние между опорами рассчитывается индивидуально. Для опор используются натуральные материалы брёвна, природный камень и искусственные составляющие (трубы или железобетонные пасынки).

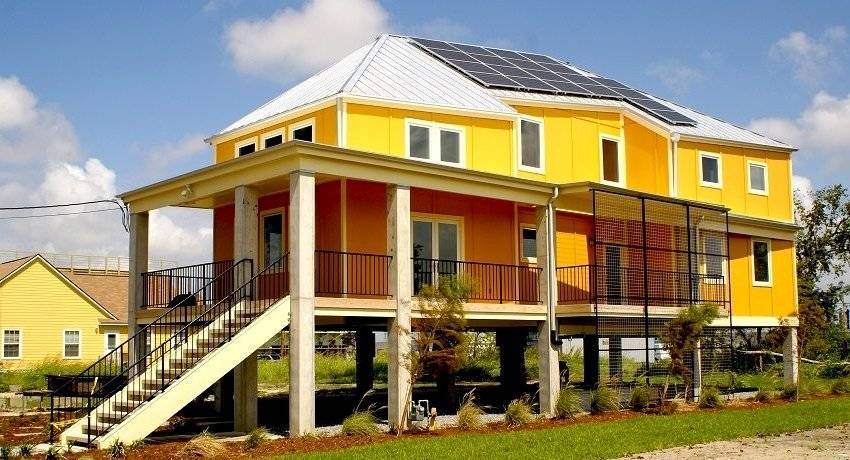

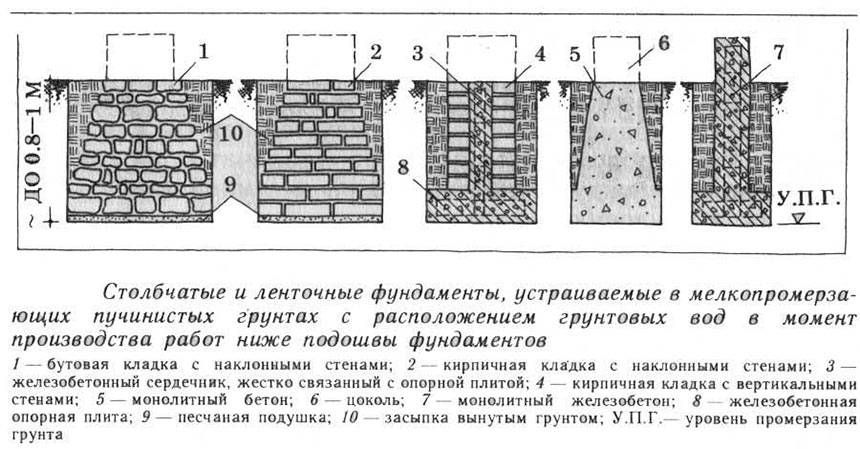

    Устройство столбчатого фундамента

  • Свайный фундамент отличается от столбчатого длиной элементов и принципом работы. У столбчатого масса дома приходится на подошву, а у свайного на боковую поверхность. Свайный хорош тем, что позволяет исключить деформацию различных частей постройки за счёт равномерного распределения нагрузки всего строения, а это предотвращает его деформацию. Такой фундамент может быть двух типов: висячим или подпорным.

    Виды свайного фундамента При первом типе сваи вбиваются непосредственно в грунт, где сосредотачивается нагрузка: углы, пересечения стен. Длина таких свай может быть несколько метров. Это обуславливается тем, что основная нагрузка передаётся боковой частью опоры. 2. Подпорный тип фундамента устанавливаться на малую глубину, но с меньшими интервалами, чем висячий. Стоит ли делать свайный фундамент под двухэтажный дом определяется несколькими параметрами. Основной параметр, это тип грунта, второй – материал дома.

  • Ленточный фундамент – самый удобный тип для постройки малогабаритных домов. Для его монтажа используется блочный тип закладки или цельная бетонная лента. Такая конструкция проста и не подвержена разрушению. Базовые блоки могут быть заполненные или облегчённые (пустотелые), в зависимости от требований всей конструкции. Преимущество его в том, что дома из газобетона построенные на таком основании отличаются долговечностью и устойчивостью к движению почвы. Кроме этого, ленточный фундамент можно устанавливать на минимальной глубине, что делает строительство независимым от геодезических показателей.

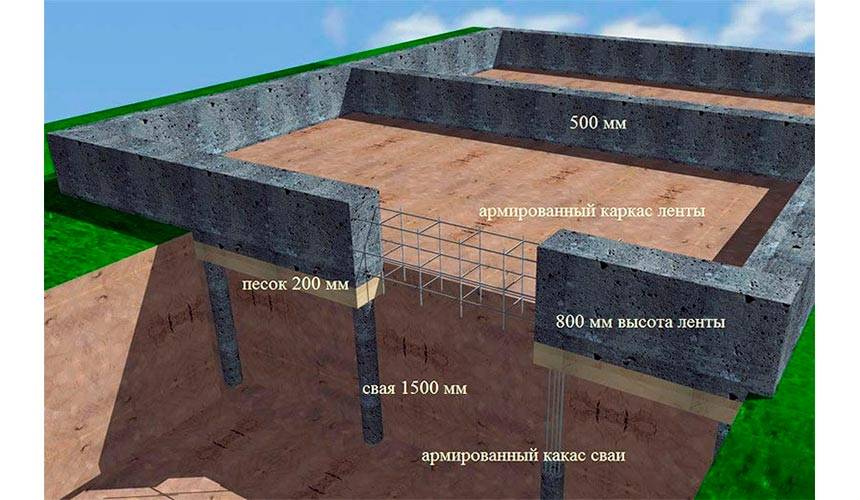

    Ленточный фундамент и его устройство

  • Монолитная плита характеризуется сейсмостойкостью. Это цельная платформа с большой площадью, высота которой рассчитывается относительно условий местности будущей постройки. Этот тип основания самый устойчивый к смещениям грунта и самый затратный по расходу бетона.

    Устройство монолитного основания

Выбор конкретного типа фундамента для двухэтажного дома зависит от пожеланий клиента, особенностей местности и архитектурного плана. Но при этом есть рекомендации относительно выбора наилучшего варианта, с точки зрения долговечности, лёгкости монтажа и сохранения бюджета.

Как рассчитать самостоятельно для дома?

При наличии минимального опыта в проектировании строительных объектов вполне реально сделать расчёт глубины фундамента самостоятельно. Когда уже есть предварительная схема проекта самого дома, приступают к расчёту ГЗФ, учитывая ряд показателей.

Нагрузка на грунт

Чтобы рассчитать нагрузку на грунт от веса всего здания, определяют вес всех строительных конструкций, принимая во внимание всё то, что будет находиться внутри дома — от мебели, отопительных, водопроводных, канализационных и электротехнических коммуникаций и оборудования, снеговой нагрузки до максимального количества людей. Также ориентировочно определяют вес будущих фундаментных конструкций

Удельное сопротивление почвы

Если нужно определить удельное сопротивление почвы с особой точностью, то применяют опытно-лабораторный способ.

Добытые бурением на стройучастке образцы грунта передают в строительную лабораторию. Там кубики проб почвы подвергают нагрузкам до полного разрушения. Пиковое давление и будет величиной удельного сопротивления грунта.

Опорная площадь

Сопоставляя две величины – удельное сопротивление грунта и удельную нагрузку от веса здания находят оптимальную площадь опоры. Главное условие состоит в том, чтобы значение первой величины было больше второго параметра.

Тип основания

В зависимости от требуемой площади опоры и других условий выбирают вид фундаментного основания:

  • Ленточный. Фундамент представляет собой сплошной опорный массив из монолитного или сборного железобетона, также в виде кладки из бутового или природного камня. Основание выглядит, как лента, возведённая по периметру несущих стен. Ленты бывают мелкого и глубокого заложения:

    1. Мелкозаглублённые фундаменты устраивают на прочных грунтах с глубиной промерзания почвы не более 300 мм.
    2. Подошвы глубоко заглублённых оснований не должны доходить до уровня грунтовых вод 1,5 м.
  • Столбчатый. Отдельно стоящие опоры в виде столбов могут быть различной расчётной длины в зависимости от перепада высот несущих пластов почвы в разных местах стройучастка.

    Оптимальную глубину заложения подошвы всех столбов принимают одинаковой по максимальному расчётному размеру. Такой подход упрощает возведение и сокращает сроки строительства фундаментного основания дома.

  • Сваи. Сваи могут быть в виде металлических или железобетонных опор, забиваемых в грунт копром. С их помощью прошивают слабые слои почвы и погружают их концы в несущий пласт минимум на 300 мм. Таким же образом ввинчивают в грунт винтовые опоры.
  • Плитный. Такая конструкция решает проблему возведения основания для дома на исключительно слабых почвах таких, как торфяники, болотистые грунты и т.п. Большая площадь опоры сводит к минимуму удельную нагрузку от здания. Глубина заложения практически равна толщине, снятого плодородного слоя земли.

Расчётная формула

Глубину промерзания Нмёрз определяют по таблице СНиП. Если с этим возникают затруднения, то параметр можно определить, просто выкопав яму зимой на стройучастке.

Справочная таблица СНиП.

Глубину промерзания узнают из вертикальной съёмки. Необходимо знать, что отапливаемый дом прогревает землю под собой. За счёт этого глубина промерзания уменьшается на 20%. Исходя из этого, фактическая величина будет равна:

Уровень грунтовых вод

Близость грунтовых вод к поверхности земли лучше всего узнать в архиве местного управления градостроительства и архитектуры. Также этот параметр определяют опытным бурением скважины. Самый лучший способ состоит в том, чтобы во время весенней распутицы заглянуть в соседний колодец. Расстояние до поверхности воды будет оптимальным параметром, который нужно учитывать при расчёте ГЗФ.

Оптимальное заглубление

Чтобы была бы более понятна методика расчёта, надо рассмотреть это на конкретном примере. Допустим, что нужно определить ГЗФ на стройучастке, где сначала нужно узнать все вышеперечисленные исходные данные:

  • Глубина промерзания почвы. По таблице СНиП почва на стройучастке промерзает на 2 м в глубину.
  • Уровень грунтовых вод. Величину этого параметра берут из вертикальной съёмки или замеряют в колодце. Он равен 3,4 м.
  • Тип фундамента. Был выбран столбчатый тип основания.
  • Рельеф местности — косогор.
  • Перепад глубины пролегания несущего слоя грунта – 2 м. Данные вертикальной съёмки.

Принимая во внимание первые два фактора оптимальную глубину заложения фундамента, определяют, как среднее между 2 и 3,4 м = 2,7 м. Учитывая рельеф местности, в высшей точке участка длина столбов будет равна 2,7 м, а внизу – 4,7 м

Советы психологов

Некоторые родители считают, что могут навязать ребенку свою систему ценностей. Влияние воспитания, конечно, высоко, но не абсолютно. К тому же приоритеты родителей могут оказаться некомфортными и неприятными для ребенка. А потому лучшая тактика — наблюдение и позитивное отношение. Метаний и сомнений не избежать, через них проходит каждый человек

Важно, чтобы он прожил свою собственную жизнь со своими приоритетами, а не навязанную извне модель, которая не сделает его счастливым

Если вы сейчас находитесь в состоянии переоценки ценностей, то стоит прислушаться к следующим рекомендациям клинических психологов.

  • Слушайте внутренний голос, интуицию, часто она явно обозначает нам, в каких сферах нужны кардинальные изменения.
  • Выстраивайте свои приоритеты без оглядки на общественное мнение. Это — только ваша жизнь.
  • Чаще задавайте себе вопрос, нравится ли вам то, что вы делаете в данный момент. Если нет, стоит пересмотреть ценность сферы в личном списке.
  • Работайте, читайте, смотрите фильмы, спектакли. Часто ответ на вопрос о том, что в жизни главное, находят именно так. Вы почувствуете это по эмоциональному отклику.

Рекомендации для разных типов фундаментов

Для строительства в частном секторе жилых домов чаще применяется 3 типа оснований:

  • ленточный;
  • плитный;
  • столбчатый.

Столбчатый по затратам более дешевый, после него по стоимости идет ленточный, а далее – плитный.

Возводя ленточное основание, следует помнить, что на него будет приходиться вся нагрузка, создаваемая стенами и крышей дома

Поэтому важно правильно заглубить его, основываясь на расчетах промерзания почвы, степени залегания подземных вод и тип слоев почвы. Лучше такой тип закладывать на почвах с минимальной пучинистостью и при глубоком нахождении подземных рек, ручьев

Чем ближе грунтовые воды находятся к уровню промерзания земли, тем будет сильнее ее пучинистость, а значит, вероятность разрушения такой конструкции больше, чем при других условиях.

Заглублять рекомендовано по нормам при почвах с минимальной пучинистостью до 0,5 м, на суглинках, глинистых или пучинистых от 0,75 до 1 м.

Столбчатое основание возводят, когда не планируется строение подвальных помещений, при высокой вероятности осадки грунта, в случаях, если присутствует сильное морозное пучение (применяют тип мелкозаглубленного или незаглубленного основания). Обычно, если планируется постройка небольшого здания, опоры устанавливаются по углам.

Если постройка имеет большую площадь, то устанавливаются дополнительные опоры или ростверк. Такая конструкция позволяет более равномерно распределить нагрузки на всё основание.

Не рекомендовано использовать эту технологию строительства, когда есть угроза горизонтальной подвижности почвы, нельзя строить тяжелые здания на слабонесущих породах, если рельеф обусловлен резкими перепадами высот.

Плитные конструкции имеют лучшие показатели долговечности, прочности, надежности, но по стоимости могут выходить более 30% от строительства всего дома. Такой тип имеет несколько преимуществ:

  • во-первых, равномерная нагрузка;
  • во-вторых, возможность строить из тяжелых материалов (кирпичей, блоков);
  • в-третьих, не нужно учитывать уровень промерзания грунта.

Плитные опоры не следует возводить на слабых слоях.

Фундамент столбчатой конструкции

Столбчатая основа используется для одноэтажных строений, имеющих небольшой вес. Ей отдают предпочтение в ситуациях, когда необходимо при небольшом уровне затрат соорудить легкий фундамент. Конструкция представляет собой группу опорных колонн, которые изготовлены из железобетона. Они устанавливаются на угловых участках здания, а также в зонах пересечения капитальных стен и внутренних перегородок. Для повышения нагрузочной способности оголовки опор объединяются железобетонным ростверком.

Достоинства конструкции:

  • дешевизна;
  • простота обустройства;
  • возможность сооружения на проблемных почвах.

Столбчатые опоры формируются из кирпича или путем бетонирования. В нижней части опорных колонн формируется песчано-гравийная подушка.

Имеются определенные ограничения:

  • не рекомендуется сооружать столбчатую основу на почвах, склонных к сдвигам;
  • запрещается использовать железобетонные столбы для опор тяжелых строений;
  • нельзя строить здания на слабонесущих торфяных и глинистых почвах.

Глубина заложения столбчатых опор – 0,2–0,3 м ниже уровня промерзания. Средняя глубина столбчатой основой для одноэтажного строения из кирпича, сооружаемого на стабильном грунте, составляет 80 см.

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка

Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям. Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см

Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

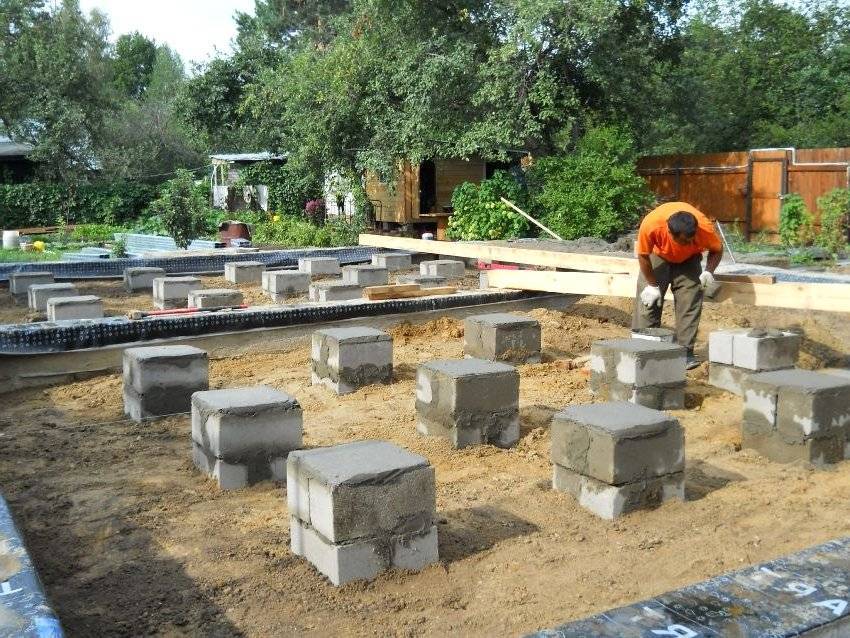

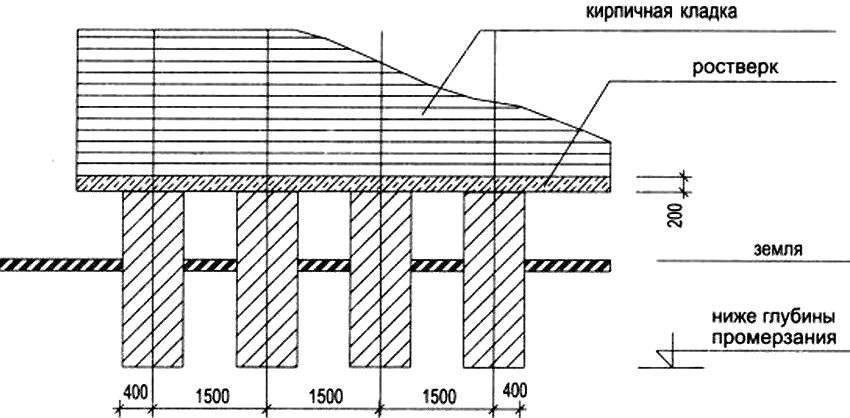

Столбчатый фундамент: особенности конструкции

Название говорит само за себя. Основой фундамента являются столбы, которые заглубляются в грунт на расчётную глубину. По верхам столбов устанавливается бетонная или металлическая рама (так называемый ростверк).

Материалом для изготовления столбов служит бетон, сплошной глиняный кирпич, бутовый камень, бетоноблоки или металлические трубы. Внизу столбы могут иметь более широкую подошву, что увеличивает площадь опоры. Опорные столбы располагают на расстоянии 1,5-2,5 метра друг от друга.

Основой столбчатого фундамента являются заглубленные в грунт столбы

Расчёт столбчатого фундамента согласно формуле

До расчёта количества столбов для конкретного здания необходимо вычислить нагрузку на фундамент, массу фундамента и узнать из справочника максимально допустимую нагрузку на одну опору. При расчётах должно соблюдаться условие: давление на подошву фундамента должно быть меньше показателя сопротивления грунта.

Предлагается следующая формула:

Минимальное число опор = («нагрузка на фундамент» + «масса фундамента») / «допустимая нагрузка на одну опору».

Для запаса прочности допускается увеличение числа столбов на 40%. Расположение столбов должно учитывать нагрузки по стенам (под несущими их должно быть больше). Столбы должны обязательно располагаться по углам дома и под точками пересечения всех стен.

Для увеличения запаса прочности фундамента допускается увеличение количества столбов на 40%

Пример расчёта столбчатого фундамента

Проведём расчёт фундамента под дом каркасной конструкции с габаритами 6х7 и высотой потолка 3 метра. Грунт – глина, крыша – из металлочерепицы, этажей – один. Место стройки: регион средней Волги, город Саратов.

Исходные данные:

  • столбы фундамента – круглые железобетонные;
  • глубина промерзания 1,08 метра (рассчитывается для каждого региона);
  • грунтовые воды ближе 2-метровой глубины не обнаружены;
  • грунт на месте застройки – глиняный значение несущей способности Ro – 6 кг/см², берётся из таблицы ниже.

Таблица значений несущей способности грунта:

Тип грунтаRo (кг/см²)
Галька с глиной4.5
Гравий с глиной4.0
Песок крупный6.0
Песок средний5.0
Песок мелкий4.0
Песок пылеватый2.0
Супесь3.5
Суглинок3.5
Глина6.0
Просадочный грунт1.5
Насыпной грунт с уплотнением1.5
Насыпной грунт без уплотнения1.0

Определяем общую нагрузку:

  • общая площадь всех стен равна 78 м², их вес составит 78х50 = 3900 кг, где 50 кг/м³ является удельным весом каркасных стен. Значения удельного веса для каждого стройматериала можно получить из справочников;
  • масса цокольного перекрытия площадью 42 м² составляет 42х100 = 4200 кг, а вес чердачного перекрытия – 42х150 = 6300 кг, где 100 кг/м³ – уд. вес межэтажного перекрытия с утеплителем, а 150 кг/м³ – уд. вес чердачного перекрытия с утеплителем;
  • общая площадь кровли равна 68 м², весить она будет 68х30 = 2040 кг, где 30 кг/м³ – уд. вес крыши из металлочерепицы;
  • снеговая нагрузка будет иметь коэффициент 0.5 от нормативной при скате 45˚, что составит 68х0,5х100 = 3400 кг, где 100 кг/м² – снеговая нагрузка в районе строительства;
  • эксплуатационная нагрузка на каждом этаже составит 42х200 = 8400 кг;
  • теперь вычисляем массу фундамента: количество столбов для размеров здания 6х7 будет равно 12 (из расчёта шага между столбами 1.5-2.5 м), а их диаметр минимально допустимый будет равен 400 мм. Итак, масса 12 столбов длиной 1,5 метра будет равна
  • (3.14х0.16)х1.5х12х2500 = 22608 кг, где в скобках вычисляется площадь поперечного сечения, 2500 кг/м³ – удельный вес железобетона;
  • масса ростверка складывается из массы всех железобетонных перекладин сечением 400х400 мм, соединяющих опорные столбы. Она будет равна 0.16х24.2х2500 = 9680 кг.

Перед расчётом количества столбов необходимо сначала вычислить нагрузку на фундамент

Сложив все полученные значения, получаем общую нагрузку дома вместе с фундаментом. Вес дома составит 54228 кг.

Далее, для определения суммарной площади сечения столбов делим 54228/6,0 = 9038 см².

Соответственно площадь сечения каждого из 12 столбов будет равна 753 см², что соответствует диаметру 310 мм. Но так как минимальный диаметр не может быть меньше 400 мм, то принимаем это значение. Берём диаметр равным 400 мм и определяем, что для данного здания необходимо минимальное количество столбов составляет 10 штук. Но надо ещё учесть коэффициент прочности 1.4 или 40%. Следовательно, для фундамента потребуется 14 опорных столбов диаметром 400 мм.

Основные этапы обустройства ленточного фундамента

Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.

Подушка и опалубка

Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.

Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.

Подушка ленточного фундамента выполняется из различных материалов:

  • Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
  • Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
  • Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.

Опалубка бывает съемной и стационарной . Съемный вариант разделяют на одноразовый и многоразовый . Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.

Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:

  • дренажные трубы;
  • смотровые колодцы;
  • водоприемник.

Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.

Основные шаги обустройства дренажа:

  • Дно траншеи покрывают геотекстилем.
  • Сверху насыпают слой мелкого щебня (около 10 см).
  • Монтаж труб проводят с уклоном 5% в сторону водосборника.
  • Поверх также формируется 10 сантиметровая щебеночная прослойка.
  • Все покрывается краями геотекстиля.
  • В заключении засыпают крупный песок или щебень.

Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.

Армирование и заливка

Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .

Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.

Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый “сухой” участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
