Схема и устройство внутреннего блока кондиционера

Устройство и принцип функционирования сплит-системы

Основная особенность сплит-системы заключается в том, что испаритель и конденсатор здесь расположены не в одном блоке, но соединены трубками для обмена хладагентом. Во внешнем блоке установлены следующие элементы:

дроссель;
конденсатор;
вентилятор;
компрессор.

Как правило, внешний блок довольно громко работает, примерно на уровне 45 децибел. Он устанавливается на внешней части стены дома.

Во внутреннем корпусе сплит-системы находится испаритель, электронные схемы, воздушные фильтры. Внешний и внутренний блоки соединены между собой теплоизолированными трубками из меди. На рынке представлены модели сплит-систем, которые работают как на охлаждение, так и на нагрев воздуха. В зависимости от модели существует ограничения на работу при минусовой погоде. Обычно инверторные модели способны функционировать до -15ºC. Более дорогие модели обогревают помещение при температуре -25ºС.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры могут быть мобильными и стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагающийся внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на переработке воздуха, который находится внутри помещения.Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

Основными узлами любого кондиционера являются:

Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 — 5 атмосфер и температурой 10 — 20°С.
Компрессор сжимает фреон до давления 15 — 25 атмосфер, в результате чего фреон нагревается до 70 — 90°С и поступает в конденсатор.
Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 — 20°С выше температуры атмосферного воздуха.
Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 — 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Плюсы и минусы

К основным преимуществам такого оборудования относят:

высокая производительность;
возможность установки нескольких испарительных блоков;
надежность;
возможность поддержания температуры в нескольких комнатах.

Благодаря установке мощных блоков, канальные кондиционеры могут обеспечивать заданные параметры температуры даже на большой площади. Установка дополнительных испарительных блоков и подключение их к одному центральному компрессору позволит сэкономить денежные средства, при необходимости включения других помещений.

Помимо положительных качеств, у такой аппаратуры есть и свои минусы:

высокая стоимость;
высокая требовательность к проектированию;
сложность в монтаже;
высокий уровень шума при неправильном расположении.

Оборудование канального типа может обойтись в круглую сумму. Причем, чем больше количество блоков, и чем длиннее шахты – тем дороже. Такие затраты окупаются лишь при постоянном использовании аппаратуры в нескольких комнатах одновременно.

Процесс монтажа невозможно выполнить без помощи квалифицированных специалистов. Благодаря устройству кондиционеров канального типа, планировку воздуховодов необходимо продумывать заранее, учитывая все параметры работы оборудования.

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона ( воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

Вентилятор.
Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный — на охлаждение.
Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Схема и устройство внутреннего блока кондиционера

Конструкция сплит-систем включает внутренний и наружный модули. Между модулями прокладываются труботрасса, электрические провода. Перед тем, как разобрать внутренний блок кондиционера, необходимо ознакомиться с его устройством.

Передняя панель – это крышка из пластмассы с частыми прорезями. Сквозь прорези воздух засасывается кондиционером внутрь. Крышка поднимается, открывая доступ к внутреннему устройству кондиционера; Первое, что видит пользователь, подняв переднюю панель – это фильтр грубой очистки. Он представляет собой мелкую сетку из пластмассы, на которой оседают частички шерсти, ниток, пуха, клочки пыли. Очищать фильтр следует раз в 2 недели, в противном случае увеличивается нагрузка на оборудование. Наиболее совершенные модели оснащаются опцией автоматической очистки; Испаритель – составляющая внутреннего устройства кондиционера, где фреон вбирает тепло от воздуха и испаряется. Сквозь испаритель проходят струи воздуха, отдающие тепло фреону; Жалюзи горизонтальные – с помощью шторок изменяется движение струи воздуха, гонимого вентилятором внутреннего блока кондиционера, в вертикальном направлении. Как правило, у всех моделей контролируются с пульта ДУ. Некоторые производители предусматривают опцию свободного движения жалюзи, обеспечивающую конвекцию воздуха по всему объему комнаты; Дисплей – может быть жидкокристаллическим или представлять собой набор светодиодов. Загораясь в разных комбинациях, оповещают пользователя о различных действиях прибора;
Тонкий фильтр – производители оснащают разнообразными видами фильтров: электростатическими, угольными. Основная функция прибора никаким образом не зависит от наличия этого вида фильтров. Но качество воздуха, выдуваемое из кондиционера, значительно улучшается. Вентилятор внутреннего блока кондиционера – работает на трех или четырех скоростях. Крыльчатка внутреннего блока кондиционера надевается на турбину, которая вращается и гонит воздух в необходимом направлении. В случае поломки, крыльчатка внутреннего блока кондиционера выбирается исходя из диаметра турбины и модели аппарата; Жалюзи вертикальные – направляют струю воздуха в горизонтальной плоскости. Управляются только мануально; Емкость для сбора конденсата – находится непосредственно под испарителем, следует опорожнить ее до того, как разобрать внутренний блок кондиционера. На улицу вода направляется по дренажной трубке; Плата внутреннего блока кондиционера – чаще всего находится в правой части устройства. На плате внутреннего блока кондиционера находится центральный микропроцессор и несколько микросхем.

Какое обслуживание требуется для кондиционера?

Для того чтобы кондиционер нормально охлаждал воздух и не вышел раньше времени из строя, необходимо регулярно (обычно раз в две — три недели) чистить фильтры, расположенные под лицевой панелью внутреннего блока. Кроме этого, желательно раз в год, весной перед началом сезона, вызывать специалистов для проведения чистки, диагностики и дозаправки фреоном Вашего кондиционера.

Рекомендации по уходу за кондиционером:

В большинстве случаев, купив и установив кондиционер, его начинают использовать так же, как и любую другую бытовую технику: телевизор, утюг или пылесос, действуя по принципу — пусть работает, пока не сломается. В отношении того же телевизора или пылесоса этот принцип оправдывает себя — до первой поломки может пройти не один год (качественная техника вполне может проработать без специализированного обслуживания и ремонта 5–7 лет, а иногда и больше). Однако для сплит-системы такая эксплуатация с большой вероятностью приведет к серьезной поломке уже через 2–3 года. Эта особенность присуща как недорогим моделям — LG, Samsung, так и кондиционерам премиум-класса — Daikin, Mitsubishi, Fujitsu. Разница между ними в том, что в более дорогих моделях больше степеней защиты от неправильной эксплуатации и такие кондиционеры просто «откажутся» включаться даже при незначительном отклонении от нормального режима работы.

Причины выхода кондиционера из строя:

Чтобы понять причину такой «капризности» сплит-систем рассмотрим в общих чертах их внутреннее устройство. Любая сплит-система состоит из двух блоков — внешнего, в котором находятся компрессор, вентилятор и радиатор (называемый конденсатором) и внутреннего, в котором так же находятся вентилятор и радиатор (называемый испарителем). При монтаже эти блоки соединяются медными трубопроводами, по которым под высоким давлением циркулирует смесь из фреона и небольшого количества компрессорного масла. Вентиляторы, расположенные во внутреннем и внешнем блоке обеспечивают обдув радиаторов для улучшения теплообмена и равномерного распределения холодного воздуха в помещении. Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя.

Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные:

загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен),
работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде. Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст

330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком. Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Конструкция канального кондиционера

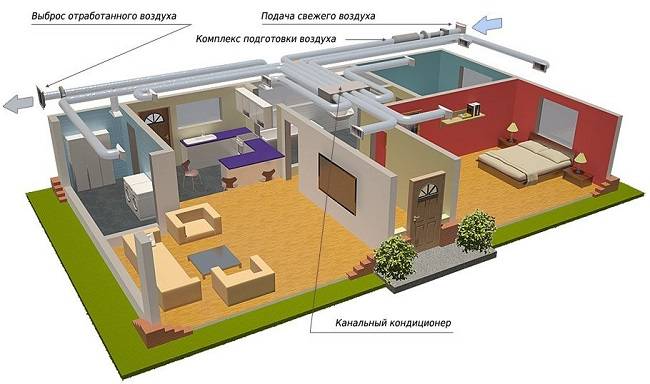

Канальный кондиционер представляет собой сплит-систему, которая в отличие от бытовых настенных сплит-систем имеет более сложную конструкцию. Такая система состоит из следующих основных компонентов:

наружный блок. По своему дизайну и функциям аналогичен наружному блоку бытовых настенных сплит-систем, но может обладать более высокой мощностью. Его главная задача — в отводе теплоты от нагретого хладагента в атмосферу;
внутренний блок. Размещается в прямоугольном металлическом корпусе достаточно крупного размера со специальными штуцерами для подключения межблочной фреоновой магистрали. Внутри корпуса размещается теплообменник и компрессор, с помощью которого прокачивается хладагент, средства автоматики и другое оборудование. Внутренний блок обычно монтируется в пространстве над подвесным потолком. В помещениях, где отсутствуют особые эстетические требования, например, в промышленных корпусах, возможна открытая установка внутреннего блока канального кондиционера;
магистраль, по которой хладагент циркулирует между наружным и внутренним блоком;
вентилятор. Необходим, чтобы обеспечить продавливание значительных объемов воздуха по системе воздуховодов;
адаптер. Используется для подключения к внутреннему блоку приточного и вытяжного воздуховодов;
помпа для отведения из внутреннего блока конденсата, образующегося при работе кондиционера;
фильтры. Применяются для очистки воздуха, прокачиваемого через систему кондиционирования.

Помимо этих основных компонентов устройство канального кондиционера может включать ряд дополнительного оборудования, которое улучшает его работу или расширяет функциональность. Например, он может комплектоваться фильтрами тонкой очистки, которые устраняют неприятные запахи, удаляют из воздуха аллергены, различные мелкофракционные загрязнения. При необходимости использования системы для отопления помещений, в схему канального кондиционера включается калорифер, который обеспечивает эффективный подогрев воздуха. Чтобы уменьшить затраты на отопление, возможна установка рекуператора.

3 Разновидности кондиционеров

Неинверторные кондиционеры поддерживают заданную температуру только через компрессор, который периодически выключается, но при этом расход электроэнергии возрастает. Такую систему тяжело настроить на подходящий режим работы, а температуру в помещении она изменяет очень медленно.

Конфигурация воздуховодов зависит от напора воздуха, поэтому канальное оборудование разделяют и по этому признаку:

высоконапорное;
средненапорное;
низконапорное.

Низконапорные модели способны охладить одну небольшую комнату. Длина каналов не превышает 50 см, а напор воздуха — 45 Па. Это простые устройства, которые часто используют для поддержания комфортного микроклимата в номерах отелей.

К бюджетным вариантам относят продукцию производителей Италии, Кореи и Японии. Фирмы используют детали высокого качества, каждая компания производит линейки моделей, не уступающих по производительности более дорогим конструкциям. К среднему классу принадлежат японские кондиционеры. Они работают в течение 7−10 лет и по техническим характеристикам могут стать конкурентами более престижной технике. Приборы премиум-класса изготавливают в Корее и Германии. Это надёжные и качественные устройства, которые прослужат довольно долго.
