Как совместить теплый пол и радиаторное отопление

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Варианты отопления без батарей

Сегодня существует несколько видов теплых полов, каждый из которых имеет свои плюсы и минусы. Целесообразность установки каждого вида в качестве основного отопления зависит от параметров помещения и планируемого источника тепла.

Водяной пол

Для работы данного типа отопления нужен котел, обеспечивающий нагрев теплоносителя, и насос, за счет которого вода циркулирует по трубопроводу. Монтаж водяного пола  весьма сложен и требует укладки нескольких слоев материала (теплоизоляция, арматурная сетка, бетонная стяжка, чистовое покрытие). Может использоваться как самостоятельное, так и дополнительное отопление для помещений любых размеров, однако для больших домов потребуется проведение сложных расчетов и установка одного или нескольких коллекторов.

Кабельный пол

Электрические нагреватели кабельного типа занимают часть площади пола (около 70%), их укладывают в местах, свободных от мебели и тяжелых предметов. Обычно применяется для самостоятельного отопления небольших помещений или в качестве дополнительного, так как обогревать большой дом электричеством экономически не выгодно.

Инфракрасный пленочный пол

Подходит для небольших и средних помещений и не требует укладки цементной стяжки, поэтому монтаж ИК-пленки целесообразно проводить не только на пол, но также на стены и потолок. Данный тип отопления может быть использован в качестве основного при условии стабильного электроснабжения.

Стержневой электрический пол

Настил из соединенных между собой карбоновых стержней укладывается под бетонную стяжку или плитку и обеспечивает наиболее эффективное распределение тепла, излучаемого в ИК-диапазоне. Данный вид рационально использовать для обогрева отдельных комнат или небольших помещений.

Подробнее о выборе теплого пола и устройстве системы читайте в наших статьях.

4 Что учесть при выборе радиатора, встраиваемого в пол под окном:

1. конфигурация и дизайн решетки и то, насколько она вписывается в интерьер, создает ли впечатление цельного, завершенного стиля;
2. тип системы – водяная или электрическая (большинство покупателей выбирают встроенные в пол водяные системы как более экономичные и удобные).

Водяную систему подключают к отопительной, откуда поступает носитель тепла. Водяные радиаторы выигрывают у электрических аналогов в уровне производительности и повышенной надежности.

За счет большого разнообразия моделей и конфигураций внутрипольных радиаторов, доступных по стоимости и простых в монтаже, у наших заказчиков есть возможность создать продуманную и долговечную систему отопления, монтируемую в пол. Обращайтесь к нашим специалистам, мы поможем выбрать подходящий вариант.

4.1 Как правильно осуществлять подбор?

При покупке в первую очередь обращают внимание на мощность одной секции, чтобы рассчитать необходимое количество для обогрева определенной площади. Также следует брать во внимание тип радиатора с принудительной конвекцией и без нее

Также следует учитывать такие факторы:

Требуемое давление в системе отопления, чтобы вода хорошо циркулировала и относительно равномерно распределяла тепло по всем помещениям. Особенно это касается жилья в многоквартирных домах. Следует посмотреть давление воды в трубах, обеспечивающих ее подачу в вашу квартиру. С учетом этого определиться, достаточно ли будет такого напора или нет. Информацию об этом можно получить в ЖЭКе. И только убедившись, что давления достаточно, можно приступать к подбору определенной модели радиаторов отопления. Зачастую для отопления квартиры подходит радиатор, способный выдержать давление до 15 атмосфер.
Тип энергоносителя с определенными параметрами. Для этого вида радиаторов, устанавливаемых в частном доме, может быть использован любой тип теплоносителя. Это потому что владельцы самостоятельно осуществляют контроль за его состоянием и уровнем температуры

Для людей, проживающих в квартирах, тип энергоносителя имеет важное значение
По этой причине нужно особое внимание уделять конструкции и качеству прибора, который будет установлен в вашем жилище. Также необходимо брать во внимание уровень Ph жидкости, с которой может работать, встраиваемая в пол батарея, ее характеристики, температурный режим.
Размер труб, их количество (1 или 2).

4.2 Рассмотрим эти параметры немного подробнее.

1. Конструкция. Внутрипольные конвекторы выпускают с корпусом и без корпуса. Первый вариант существенно упрощает монтаж. Достаточно установить коробку 90-300 см в заранее сделанный желоб, иногда для этой же цели делают фальшпол. В том случае, когда конфигурация не предусматривает корпуса, перед монтажом придется предусмотреть, как прикрепить и зафиксировать радиатор на полу. Также необходимо подумать о теплоизоляции в нише – в первую очередь для обогревательного устройства, в противном случае возможны утечки тепла и снижение эффективности. Для изоляции можно использовать все виды материалов, представленных на рынке. Главное, чтобы их коэффициент теплопроводности был как можно ниже, а устойчивость к высоким температурам – максимальной.
2. Материал изготовления. Обычный выбор производителей при производстве корпусов встраиваемых конвекторов – нержавеющая сталь. Сам внутрипольный радиатор может быть выполнен из стали (такой вариант доступнее по стоимости), алюминия, меди. Конструкции из алюминия и меди стоят дороже, но совершеннее в эксплуатации за счет более высокой теплопроводности, характерной для этих металлов, и абсолютной стойкости к коррозии.
3. Дизайн конвектора. Производители радиаторов предлагают большое разнообразие систем для монтажа отопления в полу, с разными видами и способами отделки. Наружный элемент конструкции в виде решетки обычно окрашивается в различные оттенки, покупатель имеет возможность выбрать лучшее цветовое решение для гармоничного интерьера.

Особенности радиаторного отопления

Учитывая, что теплый воздух всегда поднимается вверх, его температура возле радиатора и под потолком может достигать значительных показателей. То есть, больше всего будут нагреваться места, которые не очень-то и нужны. В то же время пол нагревается лишь до 16-18 градусов, а такую температуру комфортной для ног никак не назовешь. То есть, радиаторное отопление способствует нерациональному распределению тепла.

Принцип работы радиаторного отопления

Большая часть радиаторов работает по конвекционному принципу. Это означает, что проходя через радиаторы, воздух нагревается и распределяется по помещению. Таким образом, радиаторное отопление заставляет воздух циркулировать, поднимая пыль вверх. При оформлении интерьера всегда необходимо учитывать размеры батареи, ее цвет и внешний вид в целом.

Самое главное – устанавливая радиаторное отопление, надо правильно рассчитать количество секций в каждом приборе. Каждая отдельная секция способна обогревать определенную площадь, поэтому эффективность обогрева будет зависеть от общего количества секций в каждом радиаторе.

Монтаж радиаторной системы отопления

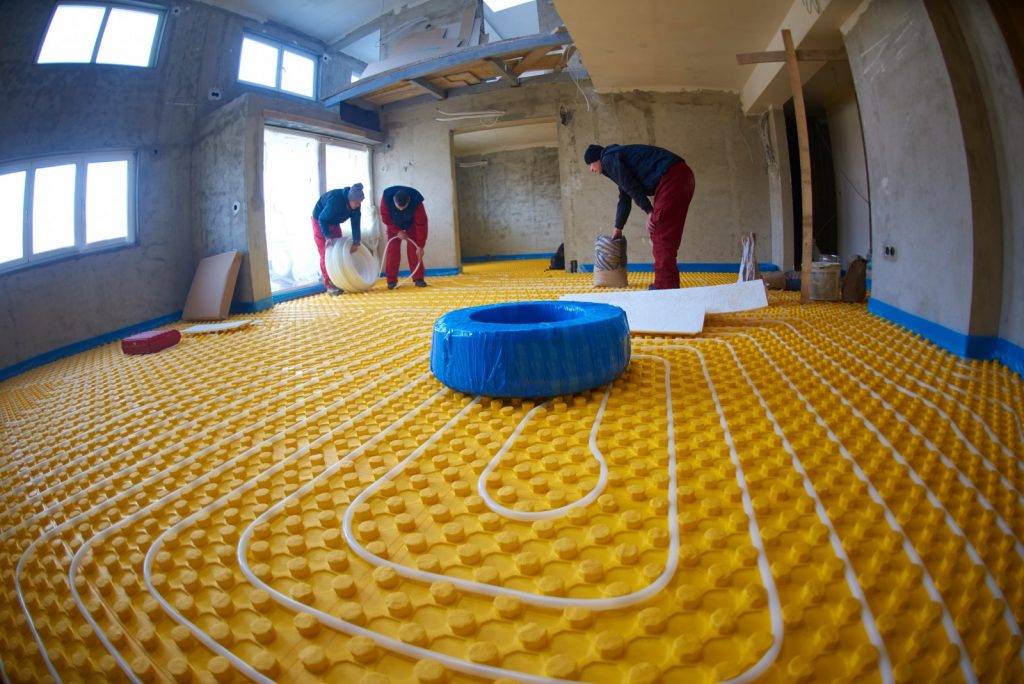

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

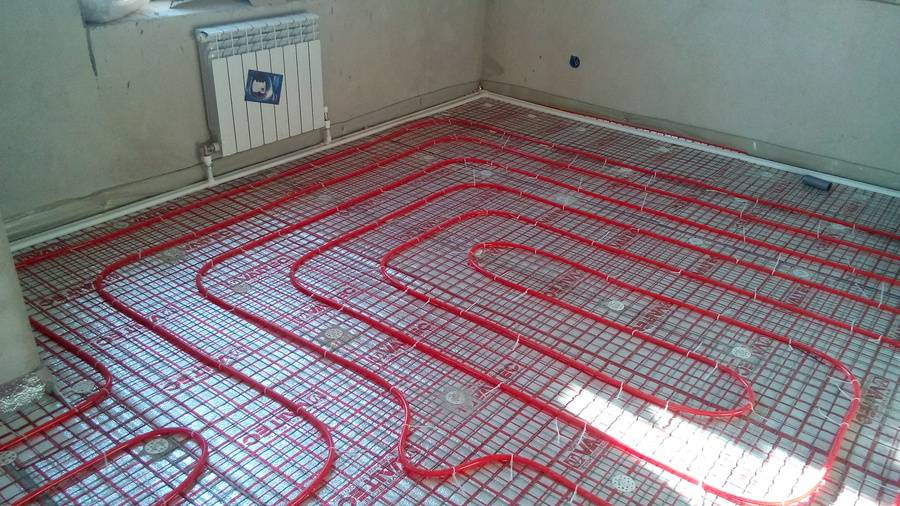

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Как можно сделать

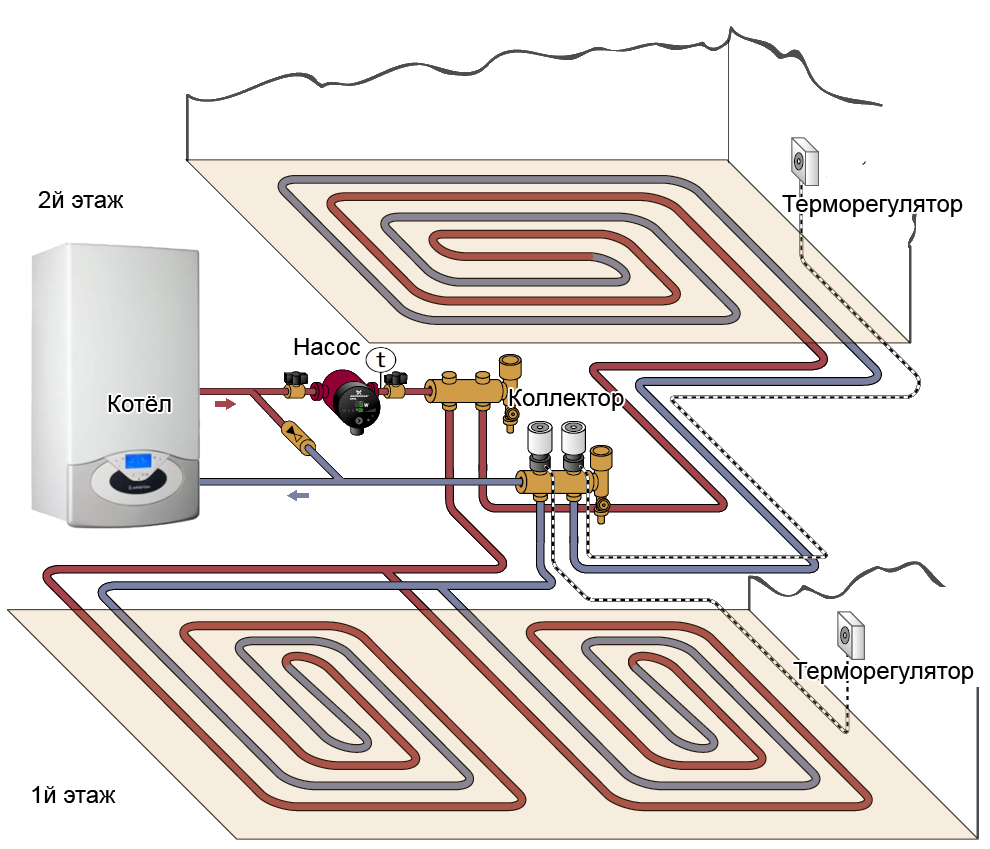

Ниже схематично показана система отопления двухэтажного дома без радиаторов.

Принципиальных отличий в устройстве самого теплого пола от комбинированной системы с батареями нет. Используются все те же комплектующие, так же укладывается напольный «пирог». Количество контуров будет соответствовать числу комнат. Но если площадь помещения большая и и превышается максимальная длина петли, то контур разбивается на два.

При отоплении дома без батарей главным вопросом будет расчет теплопотерь здания, утепления стен и фундамента. Поэтому к выбору теплого пола как единственного источника тепла нужно подходить еще на этапе проектирования дома, когда определяется материал и толщина стен. Уже тогда можно понять, хватит ли теплого пола для отопления дома.

Предыдущая
Теплый полСравни, какое отопление лучше: теплый пол или батареи?
Следующая
Теплый полТехнология заливки стяжки для теплого пола

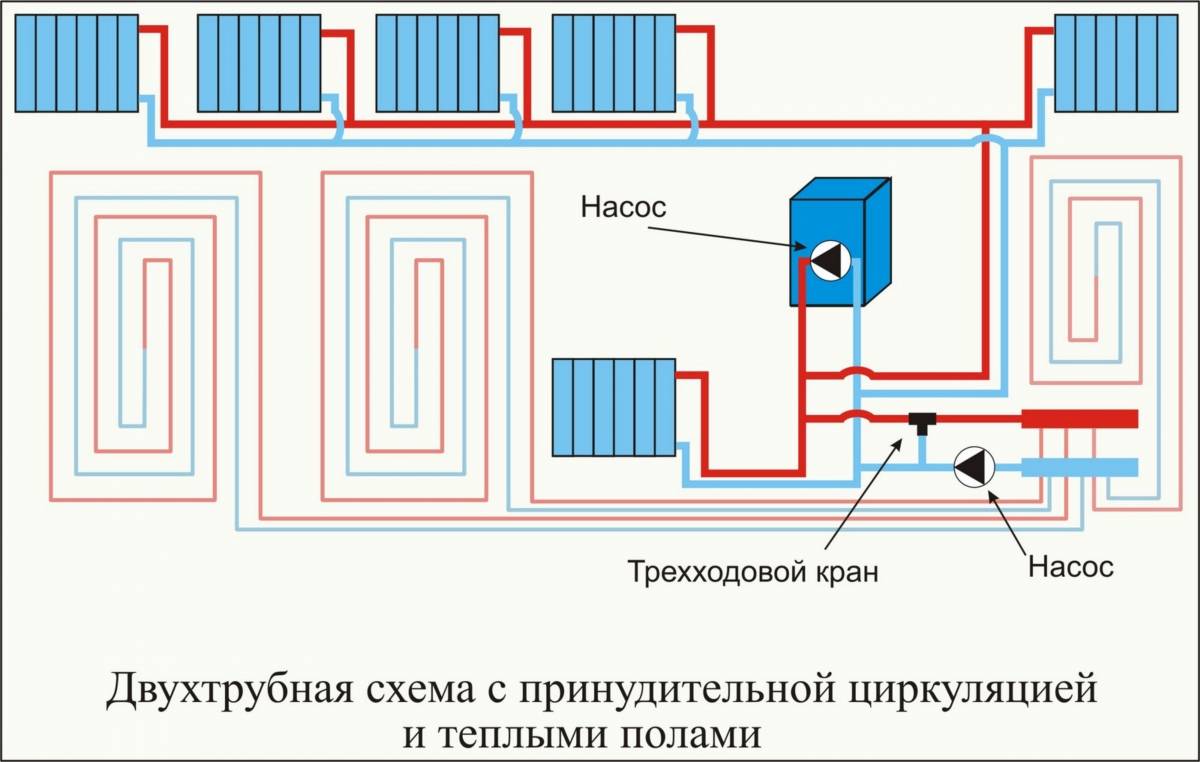

Особенности двухтрубной разводки контура

Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя.

В небольших частных домах применяются такие типы двухтрубных систем отопления:

1. тупиковая;
2. попутная;
3. коллекторная (лучевая).

Краткие характеристики двухтрубных систем

Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.

Открытая «самотечная» двухтрубная система

Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.

Закрытая двухтрубная система

А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

1. Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
2. Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
3. Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

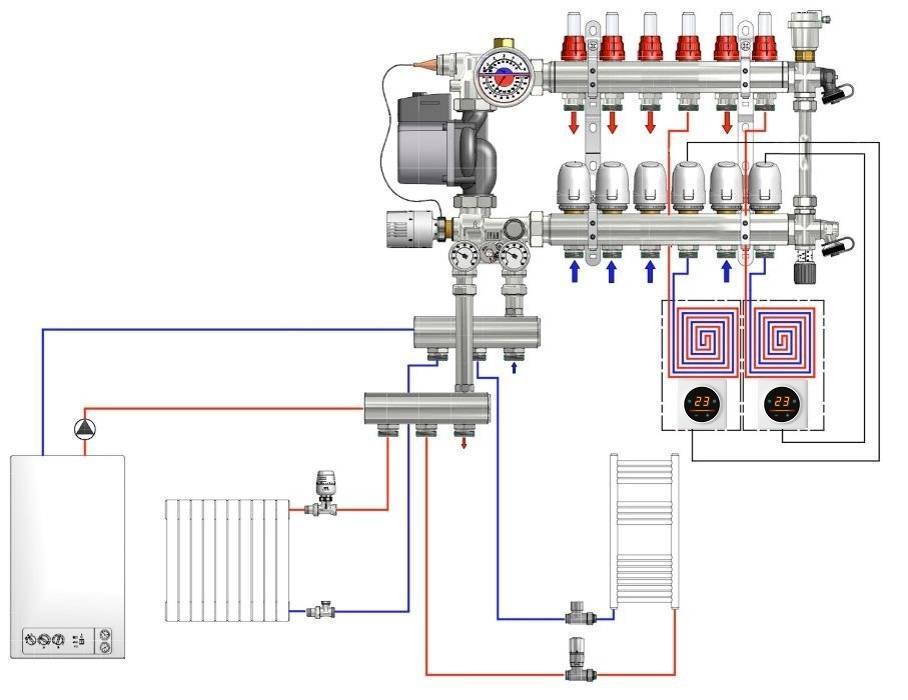

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.
Оно должны быть ровным с минимальным перепадом высот.
Установка качественного конденсационного котла решает проблему.
Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.
Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы

Способы подключения котла на твердом топливе к системе теплого пола

Решение основной проблемы

Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.

Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.

Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!

Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.

Способ первый. Подключение радиаторов отопления

Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).

*Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.

Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.

Способ второй. Установка теплоаккумулятора

Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.

Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.

По принципу работы —  тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.

Обычно объем такого бака рассчитывается исходя из соотношения —  40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!

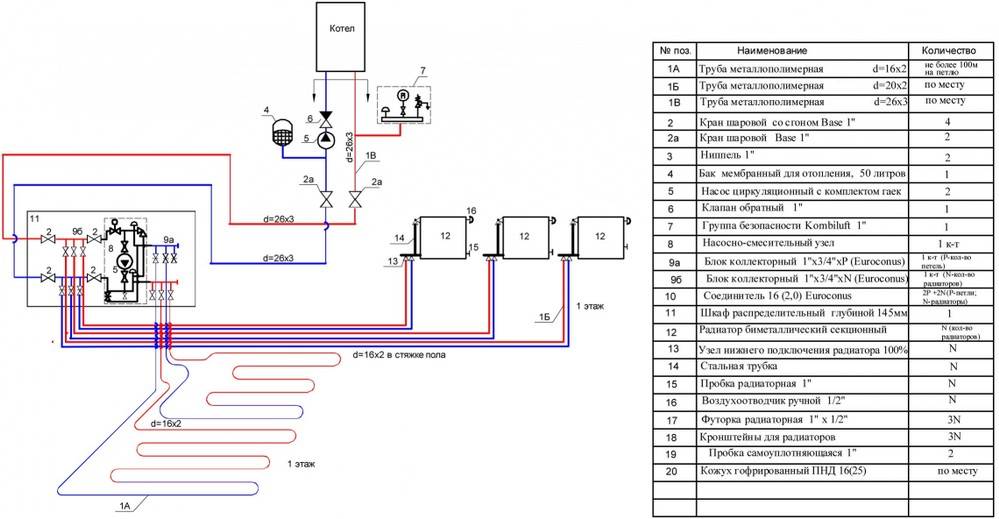

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;

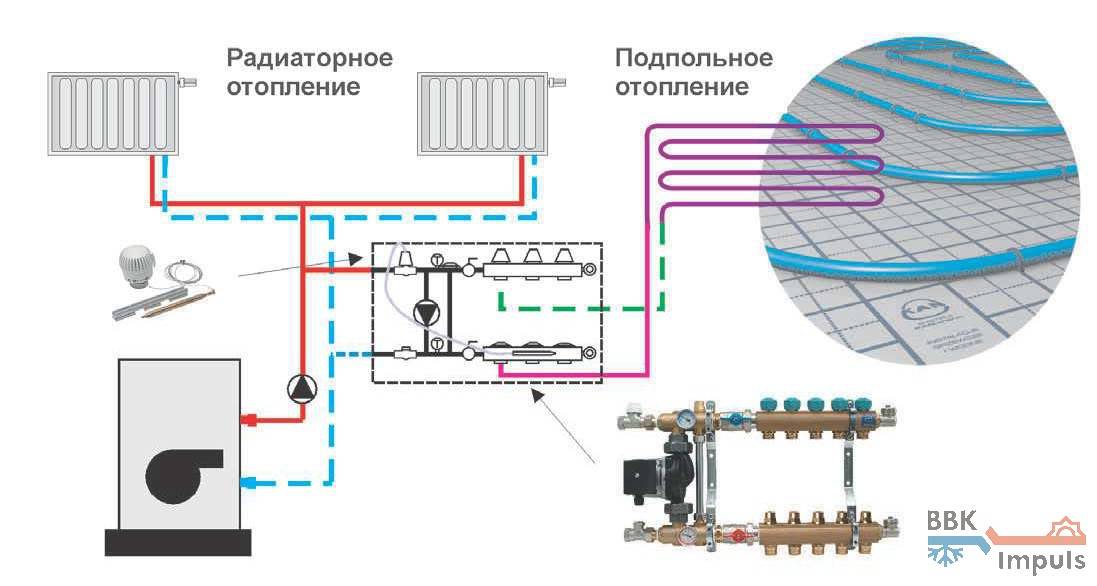

• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Что выбрать: теплый пол или батареи?

Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.

Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.

Подведение итогов

Справится теплый пол с отоплением или нет, напрямую зависит от утепления дома. Если теплопотери невысоки, то да, справится. Если они большие, необходимо устройство комбинированной системы отопления. В спорных случаях нужны дополнительные расчеты и проверки: теплопотери не должны превышать тепловой поток от теплого пола.

Ориентироваться можно вот на эту таблицу:

Тепловые потери здания Вт/м

Рекомендации

Теплый пол скорее всего не справится с функцией единственной системы отопления, понадобится комбинированная СО

В этом случае необходимы расчет и проверка мощности.

С большой вероятностью теплый пол справится с отоплением дома.

Часто задают вопрос можно ли одним теплым полом обогреть дом. И, как это обычно бывает, однозначного ответа на этот вопрос нет. Почему? Да потому, что ставить вопрос таким образом нельзя. Или, точнее, на вопрос, поставленный таким образом невозможно дать корректный ответ.

Без сведений о том: в каком регионе вы хотите иметь такой источник отопления, как у вас утеплен дом, какова площадь остекления, каковы размеры помещений, наконец, какой смысл вы вкладываете в понятие «теплый пол», что вы хотите получить от этого источника тепла. Ведь теплый пол чаще всего, это не способ отопить дом, а источник повышенного комфорта в доме.
