Принципы расчёта межтрубного расстояния тёплого пола

Монтаж водяного теплого пола

Монтаж системы теплого водяного пола выполняется последовательно. Для этого сначала выполняются подготовительные работы, такие как снятие старого напольного покрытия и заливка стяжки, если это необходимо. Далее инструкция к монтажу выглядит так:

• На поверхность пола укладывается слой теплоизоляции и демферная лента, для предотвращения деформации бетонной стяжки;
• Затем застилают полиэтиленовую пленку, чтобы создать хороший слой гидроизоляции. Все стыки между полосами пленки требуется тщательно соединить при помощи широкого скотча;
• Арматурную решетку кладут сверху всех материалов, она в дальнейшем будет служить для дополнительного крепления трубопровода;
• После этого технология монтажа предусматривает крепление коллектора, а затем уже укладку трубопровода;
• Одну трубу подсоединяют к коллектору, и по выбранному способу укладывается трубопровод;
• Там где труба и демферная лента будут пересекаться, необходимо использовать гофрированную муфту – это предотвратит повреждение трубопровода;
• Когда укладка полностью окончена, требуется край трубопровода также подсоединить к коллектору;
• Проводится пробная запитка системы водой, если все функционирует нормально, то можно приступать к выполнению цементной стяжки.

Варианты укладки труб

От способа укладки зависит расход материалов и количество тепла в помещении. Существует три основных приема размещения труб на полу:

• «змейка»;
• «улитка»;
• комбинированный.

Варианты укладки труб

Укладка «змейкой» отличается простотой проектирования и монтажа, что обуславливает его широкое распространение. Змеевидный способ расположения труб идеален для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отапливания.

Укладка трубы змейкой

Но такая схема размещения источников тепла может привести к температурным перепадам на различных участках пола, что скажется на степени комфортности и возможности превышения отдельными зонами допустимых СНиП значений, согласно которым температурный максимум для отапливаемых напольных покрытий в местах постоянного нахождения людей составляет +25°С, периодического + 32°С. Для уменьшения эффекта неравномерности прогревания при проектировании на заходы и выходы нагревательных контуров теплоносителей накладывается ряд ограничений:

• максимальный температурный перепад составляет не более 5 °С, большие значение способ уровнять не может;
• максимальная мощность отопительной системы составляет 80 Вт/м².

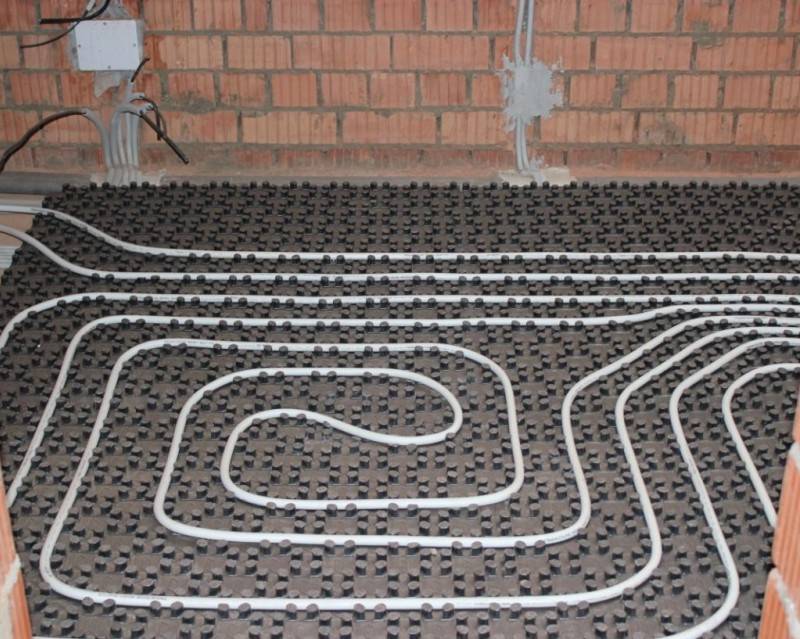

Укладка труб теплого пола “улиткой”

Более сложным в расположении теплоносителей представляет собой способ «улитка», иногда называемый спиралью или «ракушкой». Несмотря на более трудоемкое исполнение и требуемую точность проектировочных расчетов, этот метод отличается однородным распределением температурного поля по всей поверхности пола. Это достигается путем попеременного размещения прямых и обратных труб. Уравнивание температур осуществляется за счет поверхностной строительной стяжки бетона, рекомендуемая толщина которой 3-5 см, или пластин алюминия, размещаемых на теплоносителях сверху. Монтаж «ракушкой» способствует снятию температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Комбинированный способ представляет собой совмещение разных методов укладки на больших площадях. Значительные поверхности покрытия делят на зоны, в которых производится монтаж утепляющих материалов согласно расположению участка – у окон, входных дверей и наружных стен трубы размещаются змейкой, а по центру комнаты – «ракушкой».

водяной теплый пол

Опрессовка и балансировка водяного теплого пола

При опрессовке трубы незначительно расширяются. Поэтому стяжку следует заливать при заполненных трубах под рабочим давлением.

Опрессовка производится после подключения концевых участков контуров к распределительным коллекторам двумя способами:

1. Заполнение водой из системы ХВС;
2. Использование специального ручного насоса.

Давление в системе холодного водоснабжения обычно выше давления в отоплении. К узлу управления с помощью подводок и переходников подсоединяют линию холодной воды. Систему медленно заполняют, стравливая воздух через воздухоотводчики на узле. При этом следят за манометром на узле циркуляции и смешения.

Опрессовка ручным насосом производится аналогично – насос подключают к узлу, заливают в него порции воды, закачивают в систему. Насосы этого типа обычно имеют собственный манометр.

Давление опрессовки по правилам гидравлических испытаний составляет 1,5 рабочего давления. Предельное давление для автономных систем отопления составляет 3,0 кгс/см2. Давление испытания в этом случае составит 4,5 кгс/см2.

После нормативного срока застывания стяжки проводится балансировка контуров. Это реализуется экспериментальным способом, регулировкой расхода балансировочными вентилями. Открытие контуров производится последовательно. Вентиль на первом контуре открыт полностью. При включении каждого последующего контура предыдущие ограничивают в расходе – прикрываю вентили регулировки.

Величина расходов также зависит от проектной длины контура. На малых контурах вентиль приоткрывают незначительно, на протяженных – больше.

Какую систему выбрать

Как установить смесительный узел для теплого пола своими руками Системы напольного отопления делятся на водяные и электрические. Оба вида востребованы, и однозначно сказать какой из них лучше, нельзя. Чтобы определиться с выбором, следует ознакомиться с их характеристиками, сравнить плюсы и минусы.

Водяной пол

Основным условием для монтажа водяных полов является возможность прямого подключения к центральной отопительной системе или обустройство отдельной бойлерной. В многоквартирных домах такие полы могут использоваться лишь в том случае, если они изначально были заложены в проект. В стандартных городских квартирах их монтаж запрещен, поскольку давление воды в системе рассчитано исключительно на радиаторное отопление.

Водяной теплый пол

Для устройства теплых полов используются металлопластиковые или полимерные термостойкие трубы, благодаря которым система бесперебойно функционирует 40-50 лет, при условии правильной укладки и подключения. Такой обогрев является низкотемпературным, и чаще всего применяется как вспомогательное отопление. В то же время, он может выступать и в качестве основного источника тепла, особенно для небольших помещений.

Трубы для водяного теплого пола

Строение полиэтиленовой трубы

Таблица характеристики полипропиленовых труб

Система состоит из распределительного узла, в который входит коллектор, насос и смесительный узел, и отопительного контура. Оптимальной площадью для обогрева одним контуром считается 10-15 м2, поэтому для больших помещений проектируется система с несколькими контурами и возможностью отдельного отключения каждого из них.

Схема коллектора для теплого водяного пола

Плюсы водяного пола:

• длительный срок службы;
• низкий расход энергоносителей;
• безопасность;
• отсутствуют ограничения по расстановке мебели.

Минусы:

• сложность проектировки и монтажа;
• большая толщина конструкции и, как следствие, высокая нагрузка на основание;
• в случае протечки требуется капитальный ремонт пола и полная замена контура.

Электрический пол

Электрические системы теплых полов оснащаются различными типами нагревательных элементов, и в зависимости от этого делятся на кабельные, пленочные и термоматы.

Тип пола	Характеристики
Кабельный	Самый распространенный вид, отличающийся простотой устройства. Монтируется в стяжке или слое плиточного клея, удобен при укладке на маленькой площади. Кабель выпускается полностью готовым к монтажу, поэтому его нельзя укорачивать либо наращивать. Во избежание перегрева, после монтажа над ним нельзя устанавливать мебель
Пленочный	Представляет собой тонкие полосы термостойкого полиэстера с запаянными внутри нагревательными элементами. Такое устройство обеспечивает очень быстрый и равномерный обогрев. Пленочные полы собираются из отдельных частей на месте монтажа и укладываются непосредственно под напольное покрытие. В стяжку и плиточный клей их устанавливать нельзя, поскольку щелочная среда разрушает пленку
Термоматы	Разновидность кабельной системы. Выпускаются в виде тонких рулонов из стекловолокна с закрепленным кабелем. При монтаже на сложных поверхностях стекловолокно допустимо подрезать, чтобы удобнее развернуть часть секции. Использование электрических матов существенно упрощает монтаж системы

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

• 13;
• 18;
• 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

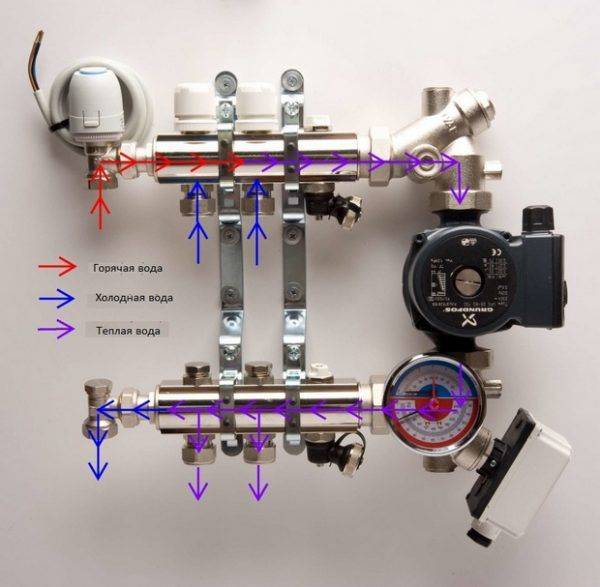

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

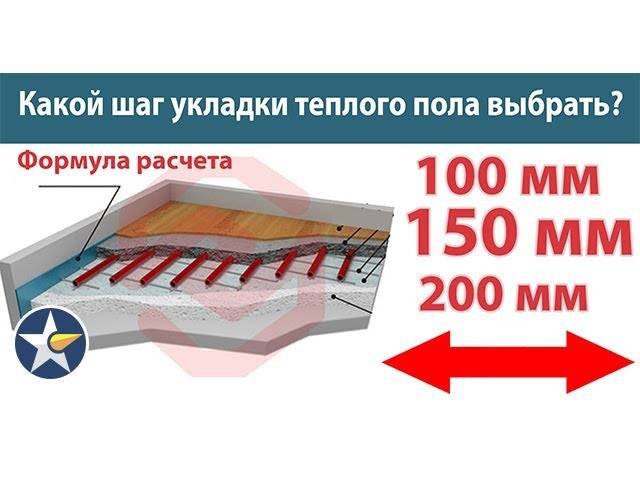

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

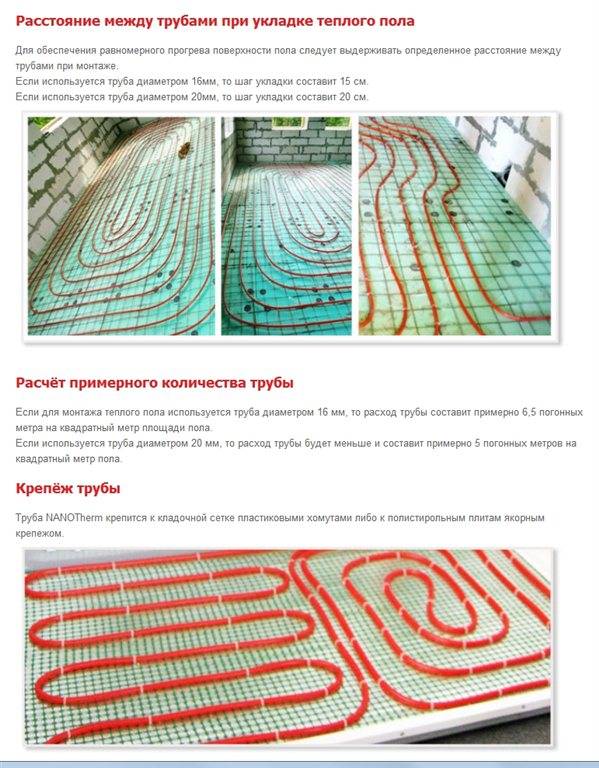

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

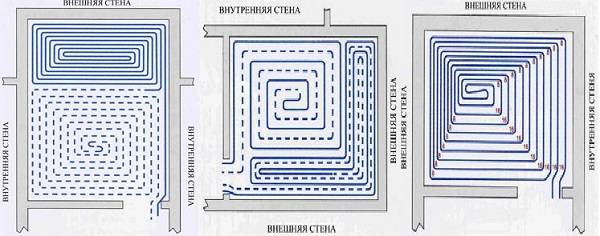

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

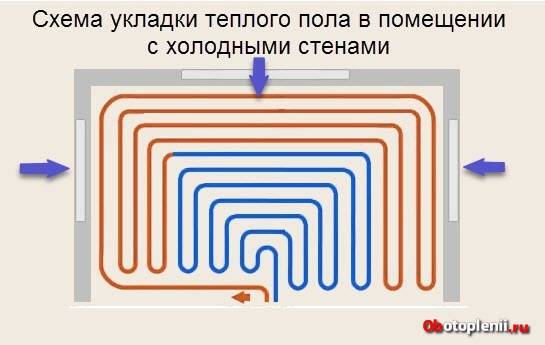

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
2.  Смешивание горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно приступать только через 2-4 недели

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

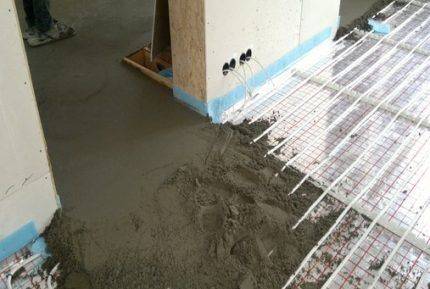

Процесс цементной заливки

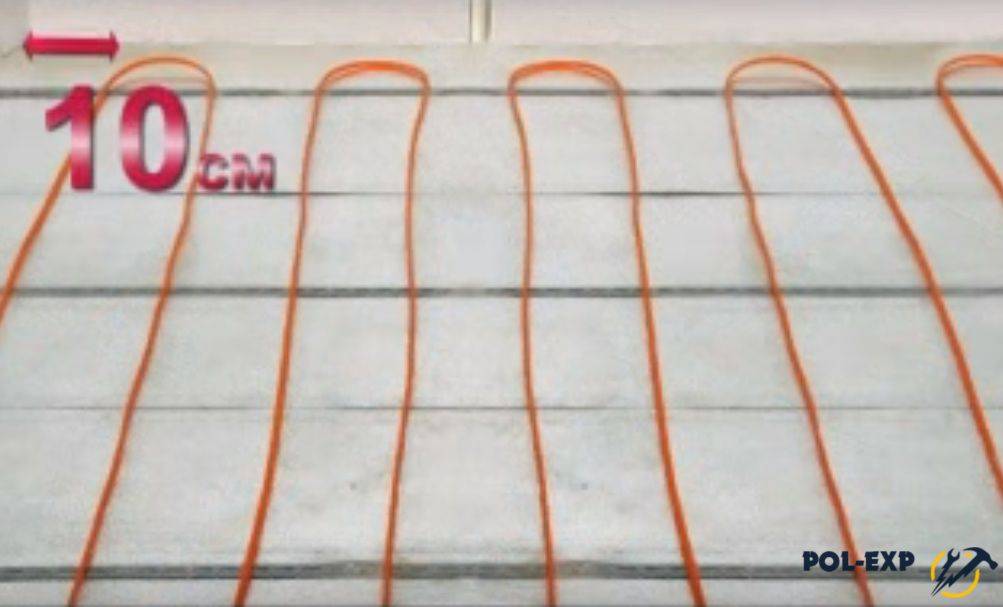

Правильно проделанная укладка кабеля теплого пола должна завершаться очередным тестированием всей системы. В частности, проверяются на прочность все соединительные места, наличие необходимого и допустимого сопротивления. Эти манипуляции гораздо сложнее будет осуществить после создания стяжки. После этого предварительно подготовленная цементная смесь распределяется по всей поверхности, на которую уложен теплый пол. Какие бы способы укладки ни были задействованы, специалисты рекомендуют выравнивать раствор для стяжки строго вдоль нагревательных элементов, а не поперек им.

Если стяжка производится на стандартное бетонное покрытие, ее высота обычно выдерживается на уровне 3-5 см

Очень важно не допускать образование пустот и неровностей. Такие пустоты при последующей эксплуатации сильно понижают теплоотдачу смонтированной системы. Более того — может получиться локальный перегрев отдельных элементов, что приведет к поломке всей конструкции

Более того — может получиться локальный перегрев отдельных элементов, что приведет к поломке всей конструкции.

ее постоянную проверку на наличие полной исправности на всех этапах монтажа. По завершению создания стяжки кабель опять проверяется на целостность. Если никаких нарушений не выявлено, стяжку оставляют до полного застывания. Осуществляется данная процедура при помощи электротестера.

Полностью застывшая стяжка накрывается выбранным напольным покрытием. Это может быть:

• каменная или керамическая плитка;
• ламинат;
• линолеум.

Что касается таких покрытий, как паркетная доска или ламинированный паркет, в основу которых заложено натуральное дерево, их рекомендуется выбирать особо тщательно

Очень важно предварительно сравнить их максимально допустимые температурные показатели нагрева с номинальной температурой выбранной системы

Оптимальным вариантом при работе с последними материалами станет . Выбор данной системы обогрева рекомендован многими специалистами строительной сферы. Прежде, чем монтировать паркет, его нужно хорошо просушить и добиться уровня влажности в 4-6%.

По завершению всех перечисленных выше работ нужно дождаться полного высыхания стяжки и только после этого включать нагревательные элементы. Если была проведена работа с бетоном, его стоит оставить на 1 месяц, по истечению которого он полностью затвердеет. Что касается мастики, она полностью высыхает уже через неделю. Если не придерживаться данного правила, можно нарушить целостность создаваемого покрытия. В частности, в нем образуются трещины, влекущие выход из строя нагревательных кабелей и всего напольного покрытия.

Система «теплый пол» только на первый взгляд кажется сложной и привередливой в монтаже. Если строго придерживаться всех правил и рекомендаций, можно самостоятельно и без помощи квалифицированных специалистов создать в своем жилище максимальный комфорт. Главное — захотеть этого и не спешить на всех этапах, а тщательно и ответственно выполнять все последовательные этапы.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Материалы и инструменты для прокладки теплого пола

• Теплоизоляционный материал, который будет укладываться под трубы (большинство строителей выбирают пенопласт);
• Гидроизоляционный материал (оптимальным выбором является плотный полиэтилен);
• Демпферная лента, обеспечивающая компенсацию расширения бетонной стяжки при нагреве;
• Арматура со средними ячейками, позволяющая повысить прочность конструкции и придать ей необходимую жесткость;
• Набор хомутов, необходимых для фиксации трубопроводов;
• Коллектор, обеспечивающий правильную транспортировку жидкости по всем контурам (для многоконтурных систем требуется коллектор с регулятором давления);
• Смесительный узел, поддерживающий оптимальную температуру теплоносителя, находящегося в системе;
• Соединительные фитинги.

Помимо материалов, потребуются и инструменты, перечень которых выглядит так:

• Дрель или аналогичный инструмент, позволяющий высверлить нужные отверстия;
• Шуруповерт – для фиксации трубопровода;
• Паяльник для пластиковых изделий (если именно такие трубы были выбраны для работы);
• Разводной ключ;
• Специальный труборез (подбирается в соответствии с используемым материалом).

После заготовки указанного в перечне оборудования и материалов можно приступать к обустройству теплого пола по заранее созданной схеме.

Какая должна быть толщина теплого пола под плитку

От этого показателя зависят следующие параметры:

1. Срок эксплуатации системы.
2. Насколько пол быстро прогревается.
3. Равномерность прогрева.
4. Насколько хорошо держит тепло.

Тонкий слой быстро нагревается, но при постоянной поддержке температуры, на бетоне начинают появляться трещины. Больше всего дефектов появляется в тех местах, где расположены трубы.

Минимальная высота слоя стяжки около 7 см, но подходит она только под плитку, которая выдержит перегрев. Средняя величина заливки труб – около 10 см. Этот параметр подходит только для пола в домах и квартирах. А на складах или торговых объектах, высота слоя может быть боле 25 см.

Показатель также зависит от размера труб. Без теплоизоляции, показатель будет около 5 см.

Внимание! При электрическом нагревании, требования к толщине не такие высокие, поскольку регулировать поступление энергии намного проще
