Как правильно подключить кондиционер к электросети

Законы и технические нормы

После выбора места для монтажа точки доступа нужно обратить внимание на несколько важных деталей. К их числу относятся:

• Длина кабеля питания.
• Тип сечения кабеля.
• Количество жил в кабеле.

Также актуальны следующие рекомендации:

• Остановить выбор на медной проводке для помещения, поскольку она признана самой надежной.
• Если квартира оборудована алюминиевой проводкой, ее придется заменить.
• Для подключения кондиционеров принято использовать однофазное соединение, поэтому необходимо проверить эту характеристику перед установкой электророзетки.

Как говорилось выше, высота розетки для кондиционера будет напрямую зависеть от размеров устройства. Ее можно установить как внизу, так и вверху стены.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

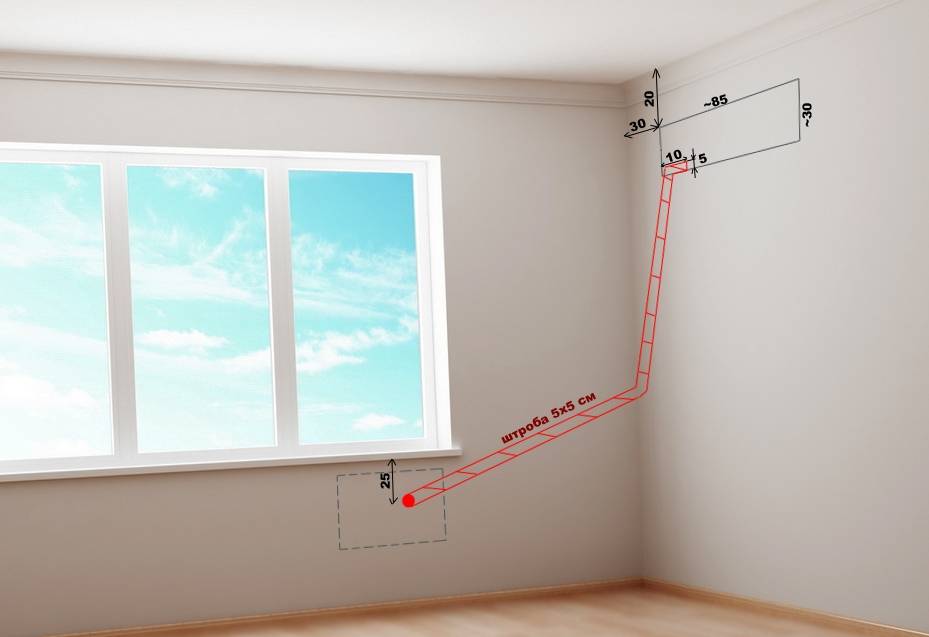

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

• сплит-систем небольшой мощности (до 4 кВт);
• кондиционеров, встроенных в окно;
• кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

• 1 – питание компрессора;
• 2(N) – общая нейтраль;
• 3 – четырехходовой клапан;
• 4 – вентилятор внешнего блока;
• (земля).

Маркировка клемм для инверторных моделей сплит-систем:

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

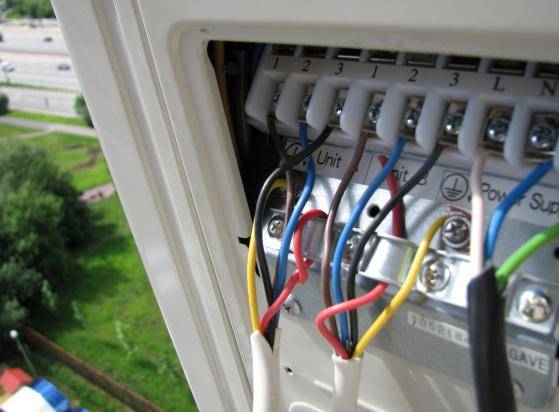

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

1. Снимают декоративную панель с блока.
2. Снимают защитную крышку с разъемов и фиксатор шнура.
3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
6. Фиксаторами хорошо закрепляют межблочный провод.
7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

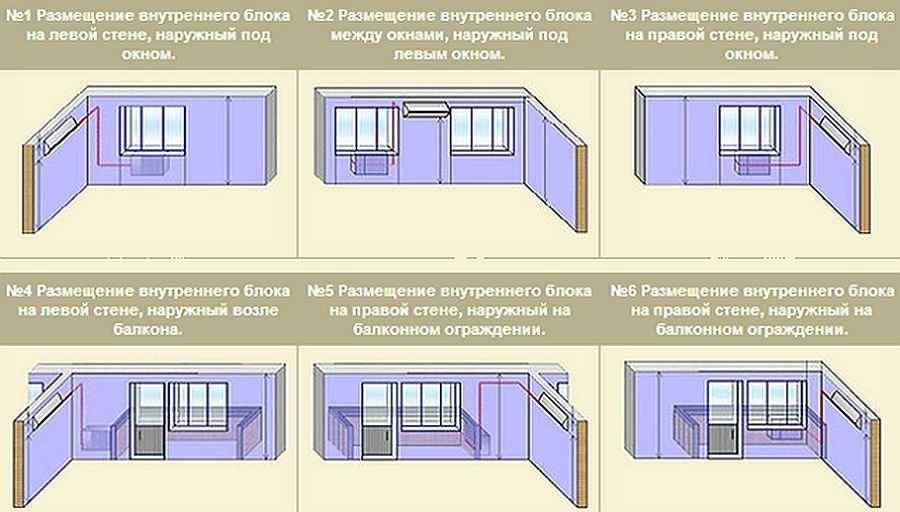

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
2. Допустимо использование медных проводов, с качественно выполненным сечением.
3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя. Обладают хорошим оснащением и защитой при перепадах электричества

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А. Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв

мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

1. Первым делом удалите пластиковую лицевую панель.
2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
6. Следующим шагом станет укрепление выходящих проводов.
7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

• снять переднюю панель и защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов, вставить в клеммы и затянуть шурупами;
• зафиксировать кабель на выходе из блока;
• закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Особенности подключения трассы

Многие люди спрашивают, как подключить кондиционер своими руками. Выполнить самостоятельно достаточно просто — всего лишь нужно знать схему подключения кондиционера. В ней немаловажную роль играет трасса, которая состоит из:

• дренажного трубопровода;
• проводов электропитания;
• управления оборудованием;
• фреоновой магистрали.

Подключение кондиционера к электросети требует измерения длины трасы. К этому показателю добавляют 30-50 сантиметров. Изначально производится проводка медных трубок, которые разрезаются с помощью трубореза.

Подключение кондиционера требует помещения в термоизоляционную оболочку трубопроводов перед монтажом, а отверстия закрываются пробками для исключения возможности проникновения внутрь пыли. Все составляющие трассы складывают вместе и скрепляют с помощью виниловой изоленты. Далее производится установка трассы на место.

После того как коммуникации будут проложены, приступают к подсоединению фреоновой магистрали и электрической проводки. Вы можете самостоятельно произвести подключение кондиционера к электросети — схема прилагается в комплекте. В ней подробно изображен способ подключения кондиционера к электросети.

Следующим этапом монтажа является корректировка длины трубок и снятие заусениц. С этой целью используют ример. Гайку продевают и развальцовывают каждый край трубок. Затем, подсоединяем края трубок к штуцерам внутреннего и наружного блока. При помощи динамометрического ключа максимально качественно затягиваем гайки.

После подключения трассы, производят проверку ее герметичности. На видео можно ознакомиться с технологией проверки герметичности. Далее производят удаление влаги и воздуха из системы. С этой целью используют вакуумный насос. Подключают его к сервисному порту наружного блока через манометричный корректор. Откачка воздуха и влаги должна осуществляться в течение получаса. Следующим этапом является заполнение контура фреоном.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

От конструкции изделия не зависит, откуда идет кабель подсоединения к розетке — от испарителя или внешнего модуля.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Если расстояние между системой и электрощитом до 10 м, то подойдет сечение в 1,5 мм2, когда расстояние больше, тогда и сечение увеличивается.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Общая информация

Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.

Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.

Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:

• На линии подключения сплит-системы поставлен автомат 20 ампер;

• Кондиционер маломощный (до 1.5 кВт);

• На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;

• Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.

Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.

Основная линия

Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.

Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:

Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)

Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.

Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.

Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!

Вспомогательная линия

Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.

Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют «трассой» или «магистралью». После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.

Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.

Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным

Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
2. Допустимо использование медных проводов, с качественно выполненным сечением.
3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

1. Первым делом удалите пластиковую лицевую панель.
2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
6. Следующим шагом станет укрепление выходящих проводов.
7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.
