Требования и порядок установки переносных заземлений

Предъявляемые требования

Основное требование к переносным заземлениям – их термическая и механическая устойчивость к токам КЗ и перегрузкам в обслуживаемых линиях. Зажимы для закрепления проводников на токоведущих частях выполняются таким образом, чтобы их невозможно было сорвать даже при приложении больших усилий. Кроме того, они должны обеспечивать надежный контакт и выдерживать значительные температуры нагрева, возможные при перегрузках в электрической цепи.

Лишь при соблюдении этих условий удается поддерживать работоспособность переносных систем длительное время.

Перед началом операций с переносным заземлением следует убедиться в его полной работоспособности, для чего, прежде всего, проверяется документальное сопровождение этого оборудования. Комплект документов, подтверждающий его исправность и готовность к использованию, состоит из следующих наименований:

  1. Акт о приемке изделия в эксплуатацию (проверка на соответствие действующему ГОСТ Р 51853-2001).
  2. Результаты периодических поверок, проводимых не реже 1 раза в 5 лет.
  3. Акт по внеочередным проверкам переносного заземления, которые обязаны проводиться после внесения изменений в конструкцию или после его серьезного ремонта.

Помимо документального сопровождения временное заземление обязательно проверяется визуально на предмет отсутствия на нем механических и других повреждений

Особое внимание обращается на изоляцию ручек контактных соединителей (зажимов) и надежность сочленения при их срабатывании

При обустройстве переносных заземлений ряд предъявляемых к ним требований дополняется следующим перечнем:

  1. Кабель и зажимные крепления заземления переносного для распределительных устройств должны выдерживать токи КЗ и высокие динамические нагрузки.
  2. Зажимы этих приспособлений должны обеспечивать надежный контакт и отличаться устойчивостью к высоким температурам.
  3. Сечение заземляющих жил для установок до 1000 Вольт не может быть менее 16-ти мм квадратных.
  4. При напряжениях в защищаемых цепях выше 1000 Вольт сечение медной жилы выбирается равным 25-ти мм квадратных (не менее этого показателя).
  5. При напряжениях выше 10 кВ (до 110 кВ) согласно расчетной нагрузке сечение жилы достигает 120 мм и более (как правило, получить его на практике бывает очень сложно).

В последнем случае разрешается объединять сразу несколько заземлений, что позволяет получить требуемое суммарное сечение. Все они устанавливаются неподалеку одно от другого и включаются в параллельную цепочку.

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ , NYM , имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

ПВ6-3

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа , МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Купить кабель для заземления

Конструктивно кабели для заземления и представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

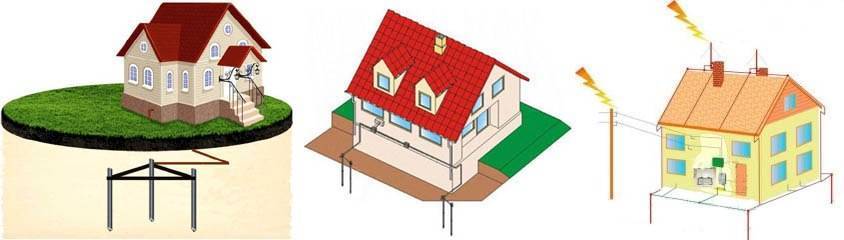

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.

Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.

Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.

Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:

  • стиральную машинку.
    Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
  • микроволновку.
    Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
  • электрические духовки, индукционные плиты
    (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
  • персональный компьютер.
    Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительнос ти и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Требования предъявляемые к переносным заземлениям

   Основным требованием, предъявляемым к переносным заземлениям, является их термическая и динамическая устойчивость к току короткого замыкания. Зажимы, которыми проводники закрепляются на токоведущих частях, должны быть такими, чтобы динамическими усилиями они не могли быть сорваны. Кроме того, зажимы должны обеспечивать весьма надежный контакт. В противном случае они при коротком замыкании перегреются и обгорят.

   При протекании тока короткого замыкания закорачивающие проводники сильно нагреваются. Поэтому они должны быть достаточно термически устойчивыми, чтобы оставаться целыми в течение времени отключения под действием релейной защиты закороченного участка. Надо иметь в виду, что медь плавится при температуре 1083° С. Термическая устойчивость проводников важна, потому что при нагреве и обрыве проводников на концах их может появиться рабочее напряжение электроустановки. Минимальное сечение из соображений механической прочности принимается: для электроустановок напряжением выше 1000 В — 25 мм2 и для электроустановок напряжением ниже 1 000 В — 16 мм2. Меньше этих сечений проводники применять нельзя. Для электроустановок напряжением 6 — 10 кВ при значительных токах короткого замыкания проводники переносных заземлений получаются очень большого сечения (120 — 185 мм2), тяжелые и ими трудно пользоваться. В таких случаях разрешается использовать два переносных заземления и более, устанавливая их параллельно одно непосредственно возле другого.

Сечения заземляющих проводников в электроустановках выше 1000 В

Сечение заземляющего проводника, мм2Максимально допустимый ток КЗ, кА при  длительности выдержки основной релейной защиты, с
0,51,03,0
251074
5020148
70251810
90352515
2х50402816
2х95705030

   Расчет сечения проводников переносного заземления производится по упрощенной формуле:

S = ( Iуст √tф ) / 272,

где Iуст — установившийся ток короткого замыкания, А,

tф — фиктивное время, сек.

   Для практических целей значение tф может быть принято равным выдержке времени основной релейной защиты присоединения электроустановки, выключатель которого должен отключать короткое замыкание в точке переносного заземления. Чтобы не изготовлять переносных заземлении различного сечения для распредустройства одного напряжения, за расчетную выдержку времени обычно принимается наибольшая.

   В сетях с заземленной нейтралью сечение проводников рассчитывается по току однофазного короткого замыкания, в то время как в системе с изолированной нейтралью достаточно обеспечить термическую устойчивость при двухфазном коротком замыкании. Применять для заземляющих проводников изолированный провод не разрешается, потому что изоляция не позволяет вовремя обнаружить повреждение жил проводника, которое уменьшает его расчетное сечение и может привести к пережиганию током короткого замыкания.

   Переносное заземление

   Конструкция зажимов для присоединения проводников должна обеспечивать возможность их надежного и прочного закрепления на токоведущих частях с помощью специальной штанги для установки заземления. Закорачивающие проводники присоединяются к зажимам непосредственно без переходных наконечников. Это требование объясняется тем, что в наконечниках могут быть неудовлетворительные контакты, которые трудно обнаружить, но которые при протекании тока короткого замыкания могут выгореть. Соединение закорачивающих проводников трехфазного заземления между собой и к заземляющему проводнику выполняется прочно и надежно опрессовыванием или сваркой. Может быть выполнено и болтовое соединение, но, кроме болтов, соединение должно быть пропаяно твердым припоем. Соединение только пайкой не допускается, поскольку нагрев заземлений при протекании тока может достигать сотен градусов, при котором припой расплавится и соединение нарушится.

Процесс установки и снятия

Установка этого устройства обязательно должна проводиться на обесточенный участок токоведущих шин. Перед установкой системы с помощью указателя проверьте наличие напряжения на токоведущих шинах. Если вы убедитесь в том, что ток будет отсутствовать, тогда можно выполнять установку переносного заземления. Сначала вам необходимо будет закрепить зажимы на нулевую шину или заземленную конструкцию. После этого установка должна будет выполняться на фазных шинах. На картинке ниже вы можете увидеть, как решить подобную проблему.

Если участок, где проводятся работы делится коммутационными аппаратами, тогда заземление необходимо будет наложить с двух сторон от места проведения работ. Благодаря этому можно будет исключить наводку напряжения от рядом пролегающих токоведущих шин.

Установка переносного заземления должна проводиться с земли или пола. Подъем устройства на еще не проверенное оборудование запрещается. Снятие переносного заземления должно происходить в обратном порядке. Сначала необходимо будет снять зажимы с токоведущих шин, а потом снять проводник с заземленного элемента или нулевой шины. Снимать переносное заземление необходимо только с помощью изолированной штанги или других защитных средств. После снятия перемычек дотрагиваться к шинам запрещено. На видео ниже вы сможете изучить, как правильно установить переносное заземление:

Это вся информация, которую мы хотели представить вашему вниманию о том, как установить переносное заземление и какие требования будут предъявляться во время его установки. Мы надеемся, что эта информация была полезной.

Размещение заземляющих конструкций

Исходя из регламентирующих материалов ПУЭ (шестое и седьмое издание); ГОСТ Р 51853-2001 (Заземления переносные для электроустановок), а также аналогичной профильной документации, можно выделить несколько правил размещения таких заземляющих устройств. Основные требования:

  1. На местах монтажа заземления для подстанций, а также мест расположения заземления пожарных машин, необходимо наличие соответствующих знаков.
  2. Все места, на которых размещены пожарные автомобили и располагаются ствольщики (пожарные, которые держат стволы), должны быть оборудованы заземлителями. Чаще всего заземлители располагаются: возле входных дверей электрических распредустановок; вблизи кабельных сооружений; возле гидрантов или у входа в само здание.

В комплектации пожарных машин переносное заземление не предусмотрено как обязательный структурный элемент безопасности. Упоминание о заземляющем устройстве переносного типа оговорено в перечне профильных требований по эксплуатации пожарной машины. Этими правилами утверждено, что обустройство места для крепления такого типа заземляющего устройства — обязательно. Место электрически должно быть связано со всеми основными металлическими составляющими машины (надстройка, шасси и т.п.).

Общие сведения о знаках электробезопасности

Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:

  • Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
  • Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
  • Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
  • Указывающие. Обозначают места расположения тех или иных объектов и устройств.

В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.

На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам. Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки. Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.

Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если заземление или зануление электрооборудования отсутствует, то при касании человеком поврежденного прибора может возникнуть напряжение прикосновения (разность потенциалов на поверхности между точками касания). При нахождении рядом с поврежденным оборудованием может возникнуть шаговое напряжение (разность потенциалов между ступнями, соприкасающимися с землей). Напряжение прикосновения и шаговое напряжение могут иметь опасное для человека значение. Чтобы уменьшить их значение до безопасной величины, применяется защитное заземление.

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.

Что это такое, и почему его называют временным (переносным)

Оборудование относится к типу защитных устройств, обеспечивающих безопасную работу в подключенных электроустановках. Кроме того, переносное заземление может (а точнее — должно) применяться при выполнении работ в полевых условиях: на временных объектах, которые штатного соединения с «землей» не имеют. Например, при проведении сварочных работ на территории, где нет энергоснабжения, и площадка не оборудована в соответствие с Правилами устройства электроустановок. В этом случае заземляется и генерирующее и рабочее оборудование.

Комплект временного заземления представляет собой набор гибких медных проводников (кабель без изоляции). На концах проводников расположены зажимы с постоянной фиксацией: типа струбцин.

Как правило, проводники соединены в три связанные линии (для трехфазного оборудования). При замыкании фаз между собой, повышается вероятность срабатывания защиты, если на линию случайно будет подано напряжение. Струбцины, которые подключаются к питающим контактам, оборудуются изолирующими штангами (при работе с напряжением свыше 1000 вольт). Если во время подключения, шина окажется под напряжением, поражение электротоком не произойдет.

Существуют комплекты и для однофазных электроустановок, состоящие из одного проводника с зажимами на концах.

Установка переносного заземления предусмотрена в случаях, когда выведенный в ремонт участок полностью отключается от каких-либо кабельных линий, включая «земляную» шину. При случайной подаче напряжения (а во время ремонта — это вполне возможно), устройство обеспечит короткое замыкание на физическую землю, и приведет к срабатыванию защитного автомата.

Еще одна функция переносного заземления — защита от наведенного напряжения. После обесточивания электроустановки, на питающем кабеле могут возникнуть наведенные токи, от проложенных рядом силовых линий. В обычном состоянии, этому препятствует рабочая «земля».

Требования, предъявляемые к месту наложения заземления

Технические регламенты разрешают установку переносных заземляющих устройств на элементы фаз участка, который полностью отключен от электрического питания. Отключается участок в каждой точке соединения, с которой поступает напряжение. При этом учитывается и обратная трансформация.

Достаточное условие, позволяющее обеспечить надежную электробезопасность, — это наложение одного заземления с каждой стороны. Можно отделить участок от ведущих ток частей, используя для этого разъединители, автоматы, выключатели. Отделяется участок и при съеме предохранителей.

Правила установки переносного заземления.

Отделять устройство от проводящих ток частей с неснятым напряжением должно видимое расстояние, которое представляет собой разрыв между местами наложения переносной системы защиты. Безопасность работы ремонтников обеспечивается расстоянием, оставленным между ведущими ток составляющими, которые остаются под напряжением.

Устанавливают переносные заземления в закрытые распределительные системы на проводящие ток части в местах, которые предназначены именно для расположения этих защитных средств. Эти места очищаются от краски, контур обозначается полосками черного цвета.

Если существуют веские конструктивные причины, не позволяющие накладывание переносного заземления в электрические установки, необходимо проведение дополнительных важных мероприятий, которые повысят критерии безопасности.

Исключение случайной или ошибочной подачи напряжения возможно путем ограждения верхних контактов или ножей. Для этого используются жесткие изоляционные накладки, резиновые колпаки, либо приводное приспособление разъединителя запирается на замок.
