Какую схему разводки проводки выбрать для квартиры

Отличительные черты современной электропроводки

В современной электропроводке используют только медные провода

Новые проводники электричества качественно отличаются от изделий, которые были в ходу в прошлом веке. Развитию технологии способствовал ряд факторов, охватывающих сферы безопасности, надежности, удобства пользования и долговечности.

Современная проводка в квартире характеризуется такими аспектами:

• Использование исключительно медных проводов. Этот металл имеет лучшую по сравнению с алюминием проводимость и хорошую упругость. При окислении контактов технические характеристики практически не изменяются, что позволяет включать в сеть мощное электрооборудование.
• Изоляция кабеля. Применяются полимерные материалы, обладающие отличной гибкостью и изоляционными свойствами. Лучшие изделия при контакте с огнем не выделяют в воздух токсичные вещества, способны к самостоятельному затуханию.
• Пластиковая коммутация. Соединение проводов осуществляется в специальных коробках, обеспечивающих надежную защиту от механических воздействий и влаги. Установка розеток и выключателей проводится в пластиковые стаканы, отличающиеся лучшей степенью фиксации.
• Наличие заземления. В новых панельных зданиях осуществляется прокладка трехжильных кабелей с заземляющим проводом. Это удобно и безопасно. Но, необходима установка розеток и выключателей с тремя клеммами.

Выбор провода

Если разводка электрики в квартире делается самостоятельно – следует уделить особое внимание подбору марки и сечения проводов. В проектах домашней электропроводки однокомнатной квартиры обычно закладываются провода следующего сечения:

В проектах домашней электропроводки однокомнатной квартиры обычно закладываются провода следующего сечения:

• Для линий освещения – 1,5 кв. мм,
• Для розеточных линий – 2,5 кв.мм,
• Для линий с повышенной нагрузочной способностью (электрообогреватели, стиральные машины, электроплиты) и магистральных используют провод с сечением жил не менее 4 кв. мм.

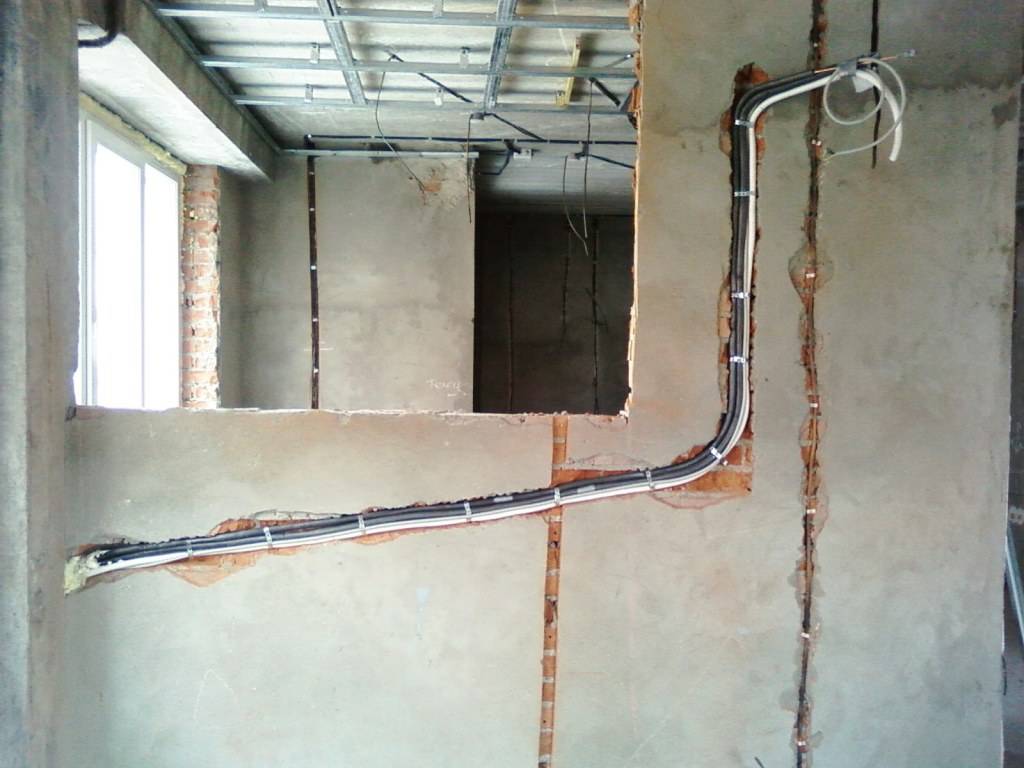

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

1. Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
2. Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
3. Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
4. Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
5. Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Сколько мне потребуется провода

Буду менять электропроводку в 2-х комнатной квартире, подскажите сколько гадо метров провода (17 точек) Миша Михаил, вопрос сложный, т.к. никто здесь не видит схемы вашей электропроводки. Лично у меня на двушку 60м2 хватило две бабины по 130метров (одна на розетки 3х2,5 (15 штук), другая на свет 3х1,5), плюс 20 метров кабеля на плиту 3х4, телевизионного около 50 метров (делал розетки в каждую комнату и кухню), интернет совсем чуть-чуть, т.к. розетку сделал в коридоре под роутер. А вообще все зависит от удаления распредщитка до распредкоробки и каждой точки. Прикините на глаз и возьмите с запасом.

четко сказать без плана нельзя, но у меня на 42м2, ушло 220 метров.

так много понадобилось, т.к. максимально пытался разделить нагрузку. 1 кабель + ДИФавт. это Стиралка, 2. ДИФавт – посудомойка, 3. ДИФавт – элетроплита, а далее просто автоматы – 4, все жилые разетки, 5. Освещение 6. СВЧ+ кухонные разетки. После этого в щитке конечно нагруженно, но зато можно занально отключить поврежденную часть. А поденьгам все это вышло около 10т.р.

Купите для начала 100 м 3* 1.5 мм и 100 3*2 .5 мм..Если не хватит- электрик точно посчитает остаток.Я всегда так делаю- никаких не использованных остатков не остается

если шесть групп, то порядка 70 метров.

Надо мерять. Я думаю не меньше 50 м. Купите для начала 50 м. медного провода 2,5 квадрата. А потом докупите. За 1 день точно все сделать не успеете.

Это понять можно только в квартире

Идеальный вариант -вызвать мастера на место проведения работ и он Вам все посчитает.

можно уложиться в 10м если все точки рядом. возьмите рулетку и померьте, как можно ответить на такой вопрос не зная где находятся эти точки.

если полностью то приблизительно 150 метров.

Это смотря как разводить. Можно по бедности все развести одним провод 3*2,5,овесив на него и свет и розетки( кроме электроплиты и ванной).Но я за такую работу даже не берусь.Если по-нормальному, то надо разбивать на группы.Например, розетки зала- автомат 16а, розетки кухни- автомат 16а, розетки спальни- автомат 16 А, электроплита кухни- кабель 3*6 кв.мм автомат 32А, раздельно по кабелю- свет зала, кухни,спальни по 10А, Отдельный кабель на УЗО- розетки ванной 3*2,5.Может быть еще кондиционер- отдельный кабель 3*2,5( или 3*4 ).Еже телевидение( на 3 телевизора метров 70 хватит), интернет- метров 50.Итого- силового 3*1,5 не менее 150 метров,3*2,5 чуть меньше около 130 м, 3*6- метров 30( электроплита), от вводного от щита до вашего щита- 3*6 кв.мм- от удаленности около 30м.А вообще договоритесь с продавцом что лишний кабель он примет и смело берите по 150 м.первого, второго и 3*6 100 метров. Лишнее сдадите( если электрики честные).

Всё зависит от схемы подсоединений! А так на глаз примерно 100 метров.

100-300 метров. Помогло?

Ну Вы Миша даете! Вы бы еще спросили сколько саморезов уйдет на 17 точек. ))) Никто Вам правильно не ответит. Опишите подробнее. Во-первых что Вы называете точками, во-вторых площадь квартиры очень поможет в расчетах. В идеале опишите что задумали в каждом помещении, какие электрические приборы и где будут установлены, какое освещение запланировали и что еще появится в Вашей квартире в будущем (кондиционер, бойлер, кухонная техника, обогреватель на балконе, теплые полы и т.д.) Электрика – очень серьезное дело. Обратитесь к профессионалу. Электрики в интернете для этого и сидят. У меня и более 500м на двушку уходило))) И не забудьте автоматы поменять.

на 50м2 70м типа ВВГнг ls не ошибетесь

Это не главный вопрос, но лучше не экономить..

Где то около 150 метров на разеточные группы и 100 на освещение. Но опять таки все зависит от того сколько групп вам необходимо. Необходимо учитывать,что отдельный кабель идет на стиральную машинку, микроволновую печь, водонагревательные приборы.Также плита. Ну и вводной кабель с основного щита на распределительный. Звоните поможем!

Типовые схемы электропроводки квартир

Жилая площадь с развитием технологий регулярно модернизируется. В жизни любого человека с каждым дней появляется все больше упрощающих и улучающих быт вспомогательных электрических приборов.

Типичная схема электропроводки в хрущевке

Это, в свою очередь, порождает рост энергопотребления, а расположенные еще на этапе строительства дома провода теряют изоляцию, характеристики стойкости от скачков напряжения и токопроводящие свойства.

Рост мощностей электроприборов привел к ужесточению требований к электросети и появлению:

• мест заземления на корпусах;
• системы выравнивания потенциалов;
• защиты от утечки электрического заряда.

Большинство владельцев вторичной недвижимости не знают схему размещения электрических кабелей. Обусловлено это не только многообразием встречающихся разновидностей, но и технологией прокладки проводов.

Что нужно сделать для замены

Чтобы заменить электрическую проводку в квартире, необходимо:

1. Разработать проект и схему разводки проводов.
2. Демонтировать старую сеть.
3. Проложить новые электропровода (открытым либо закрытым способом).
4. Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
5. Смонтировать распределительный щит с защитой.
6. Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

Разработка схемы

Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п.
Основной момент здесь – это общая потребляемая мощность.

Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт.
Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

Схема электропроводки в квартире

Согласование

Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

Прокладка электропроводки

Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

Схема размещения розеток для кухонной техники

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре

Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

• Перед монтажом проводки нужно отключить электричество.
• Нельзя прокладывать кабель, когда он находится под напряжением.
• Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
• Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Схема разводки электропроводки в квартире

В соответствии с требованиями СНиП электрика в квартире должна соответствовать положениям ГОСТ по таким параметрам, как устойчивость к влаге, коррозии, воздействию высоких и низких температур.

Прокладывать линии можно только по вертикали и горизонтали. Запрещено делать диагональные или криволинейные соединения при проведении внутреннего способа укладки кабеля. Это чревато тем, что при сверлении отверстия бур может пробить провода, что приведет к короткому замыканию. Следствие — поражение человека током и последующая замена коммуникаций.

Нужно соблюдать такие расстояния между электрическими элементами в цепи и предметами интерьера:

• пол — 30-120 см;
• потолок – 20 см;
• углы — 20 см;
• раковины, ванна — 100 см;
• радиаторы отопления — 10 см (снизу);
• электрические и газовые плиты — 50 см;
• проемы — 10 см.

Необходимость, причины и следствия

Схема проводки в квартире необходима, по крайней мере, из двух соображений:

• Она позволяет добиться четкого понимания при составлении плана работ по электроснабжению дома,
• При проведении ремонта, замены/модернизации существующей электропроводки, она дает возможность быстро, точно определить местоположение, характеристики существующих элементов (провода, выключатели, розетки, приборы и т. д).

Это базовый этап, миновать который нельзя. Он критически важен при постройке или покупке нового жилья, поскольку позволяет предопределить план, фронт работ,  правильное их выполнение, подключение потребителей. Кроме того, грамотно подготовленная схема электропроводки позволяет определить количество комплектующих (автоматы, выключатели, розетки и т. д), расходных материалов, а также их характеристики.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Базисные варианты обустройства в квартире электрической системы

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Рекомендуемая схема разводки электрики в многокомнатной квартире

На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).

При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.

При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры. Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники. Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому

Сборка и установка щитка

Электрощиток принимает электроэнергию от основного поставщика и распределяет её по линиям в квартире. При этом он защищает проводку от перепадов напряжения и короткого замыкания. В современных моделях есть функции отключения некоторых приборов, если энергии недостаточно либо много.

Выбирая щиток, нужно учитывать количество мест. Каждому из устройств требуется определенное количество модулей. Например, в городских квартирах стандартная цифра 12-16, а в частном доме – 24.

Электрические щиты бывают навесные и встраиваемые. Лучше приобретать всё электрическое оборудование одного производителя, чтобы избежать сложностей при стыковке гребенок.

Размещать щиток необходимо в проветриваемом месте с уровнем влажности воздуха не больше 60%. Вешают короб на расстоянии не менее 15 см от дверей и углов. Внутри шкафов и вблизи с газовыми системами монтаж запрещен.

Щит ставят в 1,4-1,5 м от пола. Установка навесных моделей проводится как для обычных коробок. Встраиваемые щитки монтируют с помощью перфоратора. Сначала ставится рамка с рейками. После чего устанавливается модуль, а пустоты заполняются монтажной пеной.

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

• освещения на жилые комнаты, кухню и коридор;
• электроснабжения на жилые комнаты;
• отдельного электроснабжения на кухню;
• освещения и электроснабжения для ванной и туалета;
• отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат; освещение туалета и ванной; электроснабжение розеток жилых комнат и коридора; электроснабжение розеток кухни; электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены

На схеме такая проводка отмечается пунктиром

Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток; провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей; провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

• осветительная;
• розеточная;
• группа комнат и коридора;
• группа санузла;
• если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.
