Проектирование и монтаж отопления из полипропилена для дома или квартиры своими руками

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

  • через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
  • это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Почему именно полипропилен?

Выбирая трубы для обустройства отопления многие останавливаются на полипропиленовых. Это легко объясняет множество преимуществ, которые дает их использование:

Однако не стоит забывать и о недостатках. У материала достаточно высокий коэффициент теплового расширения, поэтому трубы могут провисать. Следует либо более часто крепить их с помощью клипс, либо использовать армированные детали. Нужно учитывать, что коэффициент теплового расширения не превышает норму при температуре теплоносителя ниже 60°С.

При всех достоинствах у полипропиленовых труб есть один существенный недостаток: высокий коэффициент теплового расширения, что дает провисание деталей при температуре энергоносителя выше 60°С

Виды и характеристики полипропиленовых труб для отопления

На сегодняшний день производитель предлагает довольно широкий ассортимент подобных изделий

На это обязательно нужно обращать внимание при приобретении – ведь конструктивные различия влияют и на условия эксплуатации полипропиленовых труб. Такие изделия могут быть как однослойными, так и многослойными

Начнем с однослойных, как самых простых. Они могут быть с маркировкой:

  1. PPH – это самый простой вид, применяемый для монтажа трубопроводов промышленного назначения, а также холодного водоснабжения.
  2. PPВ – Немного более сложный тип. Эти трубы подходят для монтажа отопления, что так же не исключает их применение в системах холодного водоснабжения.
  3. PPR – Область применения этих труб уже немного шире, чем у предыдущих. Разрешается использование в системах не только холодного, но и горячего водоснабжения.
  4. PPs – самые сложные по составу. Допустимый предел температуры – до +95°С. Подобные трубы можно использовать даже в парных. Из недостатков можно отметить довольно высокую стоимость.

Многослойными называют армированные полипропиленовые трубы для отопления – между слоями пластика прокладывается стеклоткань или алюминий. Такие сантехнические изделия уже можно изгибать, хотя и варятся они не хуже, чем однослойные.

Это двухслойный армированный полипропилен для систем отопления

Армирование может быть следующим:

  • внешнее – сплошной алюминий;
  • внешнее – перфорированный алюминий;
  • внутреннее – алюминиевый лист;
  • внутреннее – стекловолокно;
  • композитными материалами.

Статья по теме:

Какие трубы для отопления лучше выбрать. В статье мы подробно разберем основные критерии выбора, какие существуют виды труб, их достоинства и недостатки, чем и как утеплить систему отопления, советы профессионалов.

Следует понимать, что внешнее армирование в достаточной степени затрудняет пайку трубопровода (покрытие в местах варки приходится снимать), а значит лучше обратить внимание на изделия со стекловолокном или композитами. Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет

Ведь в этом случае изделие в принципе не может расслоится. Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой

Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет. Ведь в этом случае изделие в принципе не может расслоится

Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой.

Внутреннее армирование алюминием – полипропиленовое изделие в разрезе

Стандартные размеры и диаметры полипропиленовых труб

Главное, что следует понимать, если решено заменить магистраль отопления в доме с металлической на полипропиленовую, это разницу внешних размеров. Совпадать должен именно внутренний диаметр, внешний при этом будет отличаться. Происходит это по причине того, что стенки у полипропиленовых труб толще, чем у стальных. При разводке отопления в домах чаще всего используются изделия, сечением от 32 до 40 мм. Если же речь идет о теплом поле, то в этом случае достаточно 16 мм.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Внутренний диаметр полипропиленовых труб для отопления частного дома, представленных на российских прилавках, всегда идентичен сечению старых стальных труб. Это сделано для удобства замены старых коммуникаций.”

Есть еще один нюанс, который следует учитывать при приобретении подобного материала. Размер ПП трубы обычно указывается именно по внешнему диаметру, а значит очень легко можно ошибиться. В результате придется либо снова отправляться в магазин и менять трубы (если это возможно), либо вновь платить деньги и приобретать то, что нужно. Чтобы этого не произошло нужно поступить следующим образом. Зная необходимый внутренний размер требуется уточнить наружный диаметр ПП трубы и вычесть из него две толщины стенки. Именно таким образом и получим необходимые нам данные.

Ассортимент полипропиленовых изделий на прилавках магазинов довольно широк

От чего зависит циркуляционный напор?

Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.

Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление

Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.

Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.

При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.

В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше

Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» — непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.

Открытый тип

Принцип функционирования тот же, что и у закрытого варианта. Но в этом случае излишки теплоносителя вытесняются в бак открытого типа, который монтируется под потолком помещения или на чердаке.

Открытый бак представляет собой резервуар с негерметичной крышкой, который снабжают аварийным переливом – трубой, выведенной за пределы чердака на улицу или подключенной к канализации.

К недостаткам открытой системы относится постоянное поступление кислорода в теплоноситель, что ускоряет коррозию металла, из которого изготовлены элементы контура. Происходит и завоздушивание трубопровода – чтобы избежать этого, радиаторы крепят под небольшим уклоном и в верхней части монтируют автоматические воздухоотводчики – краны Маевского.

Помимо этого, жидкость из бака открытого типа испаряется и требуется регулярно подливать воду, чтобы открытая система могла нормально функционировать. Подливают воду в бак вручную из ведра, либо подводят водопроводную трубу с вентилем.

Преимущества баков открытого типа – доступная стоимость и возможность своими руками изготовить резервуар необходимых габаритов.

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Отопление на базе полипропилена

Если решено сделать систему отопления или какую-то другую из полипропиленовых труб, мастеру кроме пластиковых рукавов, потребуется дополнительная комплектация.

В частности, потребуется следующий материал, оборудование, инструмент:

  • трубные ножницы или труборез;
  • паяльный сантехнический станок;
  • резак для снятия фольги;
  • лента герметизирующая (фторопластовая);
  • острый нож;
  • обезжиривающие средство (например, салфетки Tangit);
  • необходимый ассортимент фитингов;
  • рулетка и маркер;
  • крепёжные детали, винты и дюбели.

Следует обратить внимание на главный материал – ПП трубы, из которых предполагается создавать систему отопления. Потому что систему отопления из полипропиленовых труб допускается собирать на базе материала разного класса

Отопительная система жилого дома, смонтированная на основе полипропиленовых труб – это уже привычный уклад бытовой жизни. Практичность и несложное изготовление сделали полипропилен крайне популярным

Конкретный выбор сборки зависит от планируемых условий эксплуатации.

Монтаж

Благодаря тому, что этот материал очень легкий и доступный, Вы можете своими руками организовать отопление частного дома, дачи или квартиры из полипропиленовых труб. Перед началом работы, Вам нужно сделать проект. На нем необходимо обозначить размеры и места соединений, особенности подключения и способ установки. С его помощью облегчается расчет потребных материалов. Вы можете его начертить сами или посредством использования специальной программы типа АвтоКАД или СолитВоркс.

Схема отопления из полипропиленовых труб

Разводка труб может производиться по двум принципам: с одной трубой и с двумя. Первый вариант – это когда для подачи от котла и возврата воды используется только одна трубы. Второй – классический способ организации отопления. Естественно, самому проще подключить систему с оной трубой, но в таком случае Вы не сможете равномерно топить жилье.

Виды соединений труб

Устройство системы отопления при установке только пластиковых труб или при их соединении с металлическими практически не отличается. Вам только нужно будет при сочетании разных материалов подобрать правильный диаметр. Чтобы это сделать проконсультируйтесь в магазине с мастером.

Монтаж полипропиленовых труб в систему отопления производится при помощи специального сварочного аппарата для пластика, но помимо него Вам нужна будет также соединительная фурнитура.

Как проводится пайка отопления полипропиленовыми трубами:

Трубы нужно обрезать д необходимого размера

Очень важно, чтобы места стыков были ровными и находились под прямым углом по отношению к полу;
После, Вам нужно обработать сечения обезжиривающими составами и убрать с их поверхности стружку;
Установите трубы в центратор. Это специальное устройство, которое поможет достичь максимальной геометрической точности соединения

После наденьте на места соединений фитинги;
Сварка производится только по инструкции. Внимательно прочитайте руководство пользователю к своему инвертору. После, нагревайте устройство и паяйте. Возможно также использование электросварочных муфт, в таком случае установка производится непосредственно в них.

Сортамент современных интернет и простых магазинов сантехнического оборудования позволяет Вам подобрать все, для системы отопления из полипропиленовых труб. Помимо фитингов часто используются специальные поворотники, американки и прочие соединения. Технология их установки аналогична.

Если же необходимо подключение полипропиленовых труб к системе отопления из металлических, то нужно воспользоваться фланцами, у них другая схема установки. Они на одной стороне имеют резьбу – для врезки в стальные трубы, а на втором – гладкий затвор, для установки на пластик.

Чтобы сделать центральное отопление из полипропиленовых труб, нужно купить все составляющие, цена на которые зависит от производителя и типа армирования, ниже представлен небольшой рейтинг:

МаркаДиаметрЦена, рубли
Kalde (Кальде)PN20 D20 Kalde65
Valtec (Вальтек)VALTEC PPR PN 2080

Естественно, размеры напрямую влияют на стоимость полипропиленовых труб для отопления. Например, Кальде с диаметром 75 мм стоит около 800 рублей/метр. Продажа этого оборудования производится в фирменных магазинах.

Подготовительные работы перед монтажом системы

Для правильного монтажа «пирога» тёплого водяного пола из полипропиленовых труб, следует провести подготовительные работы. Поэтапно, действия выглядят так:

  • Удаляется старое половое покрытие и демонтируется стяжка.
  • Проводится оценка основания, при обнаружении трещин их необходимо заделать. Но предварительно, следует очистить поверхность от бетонной крошки и произвести грунтовку. Если черновой пол не подлежит реконструкции, требуется залить тонкий слой выравнивающей стяжки.
  • Устанавливается коллекторной шкаф, на стене или в специально оборудованной нише, на расстоянии 1 метра от пола. Это необходимо сделать до укладки «пирога» пола, так как процесс монтажа достаточно грязный.
  • Укладывается гидроизоляционный слой, подойдёт толстый полиэтилен, он способен удержать влагу. Плёнку нужно стелить с заходом на стены — 10 см. Если площадь помещения большая, и кладётся несколько полос плёнки, то они стелются внахлёст, а соединять их между собой можно скотчем.
  • По периметру проклеивается демпферная лента, чтобы при нагревании бетонная стяжка не трескалась.
  • Монтируется теплоизоляция. Возможно, стелить различный материал — рулонный или листовой. При выборе пенополистирольных экструдированных плит не должно быть зазоров между ними, поэтому следует укладывать материал в два слоя. Для большей герметичности, стыки можно сшивать монтажной пеной.

  • Стелется фольгированная подложка, она необходима для отражения тепловых лучей. Тепло направляется вверх, тем самым нагревая пол и воздух в комнате. Соединение материала осуществляется при помощи скотча. Если теплоизоляционный материал с фольгированным слоем, то данная подложка не нужна.
  • Размещается армирующая сетка для придания прочности конструкции, к ней также может крепиться трубопровод.

Строгое соблюдение всех правил по проведению данных работ, способствует эффективной работе системы.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

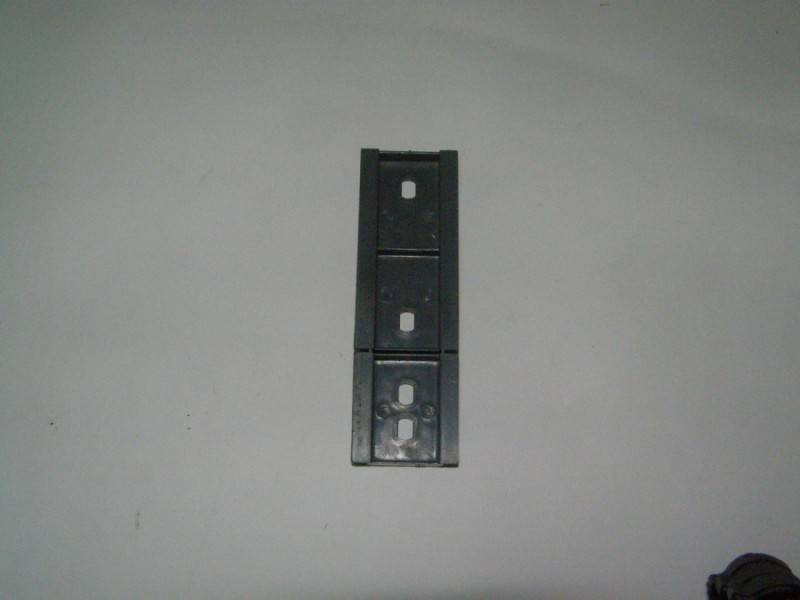

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

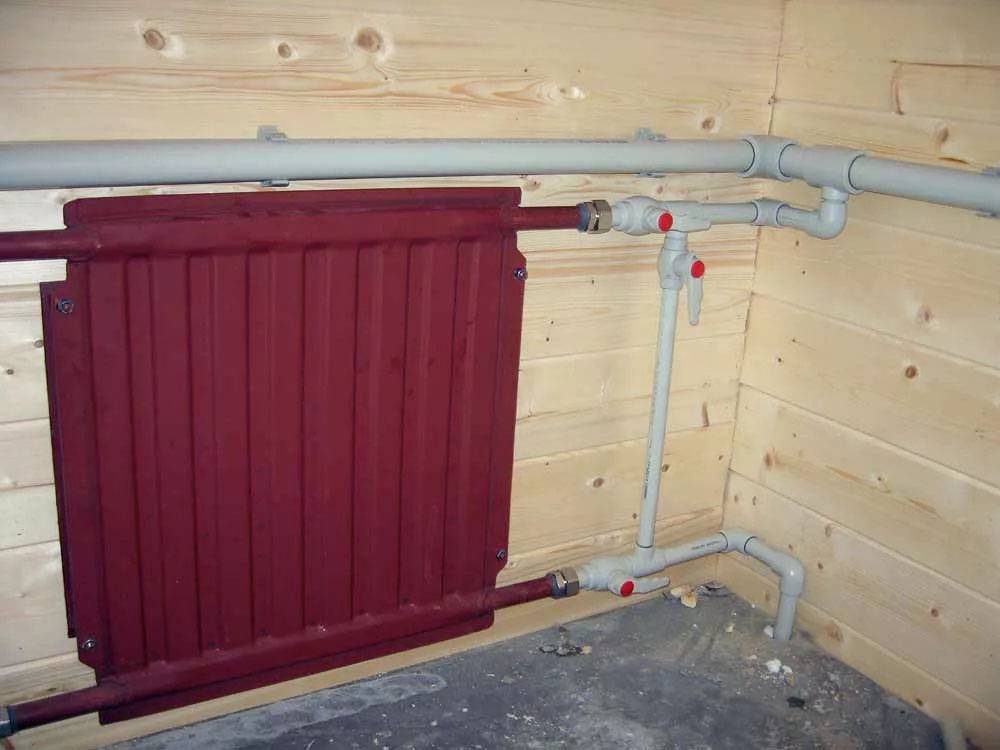

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Правила пайки полипропиленовых труб

Для получения качественного результата необходимо соблюдать определенные правила монтажа отопления из полипропиленовых труб.

Ножницы для резки ПП труб, используемые на профессиональном уровне, более массивные с раздвижной пружиной и широким раскрытием. Этим они отличаются от дешевых подделок, используемых мастерами-любителями. Кроме того заточка ножа, выполненная в заводских условиях, дает возможность в течение долгого времени выполнять резку материала, не прилагая особых усилий.

Для упрощения процесса сварки резать трубы из полипропилена рекомендуется только под углом 90. Трубы с алюминиевым армированием подлежат обязательной зачистке, чтобы обеспечить правильность течения технологического процесса сварки трубных элементов. Зачистка выполняется специальным устройством, идущим в комплекте с профессиональным оборудованием.

Насадки, используемые для ручного, а тем более профессионального паяльника, требуют постоянной очистки. Чтобы удалить налипшие волокна полипропилена своими руками, нужно нагреть насадку и аккуратно вычистить ее, используя деревянную щепку или плотную хлопчатобумажную ткань. Также необходимо правильно выполнять крепление полипропиленовых труб к стене или другим поверхностям.
