Как устроены и работают адаптеры для скважин

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
3. Крышка скважины.
4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

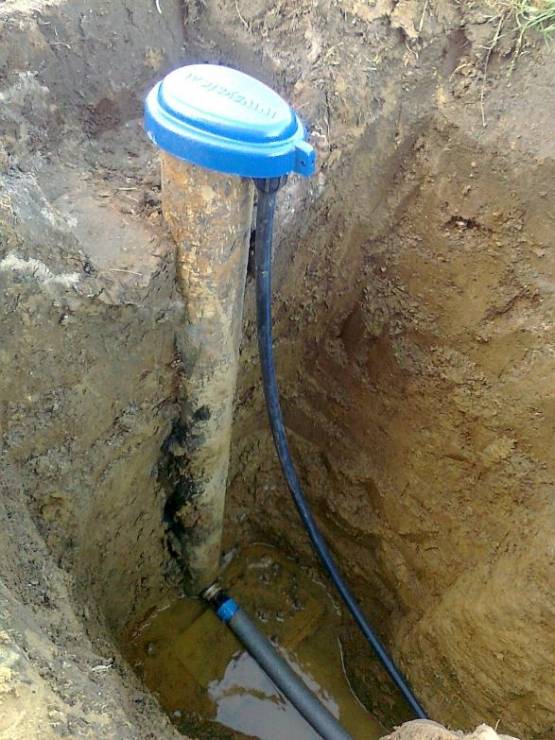

Утепленная скважина с адаптером.

Полезные рекомендации

Преимуществ у подобной системы достаточно много. Это касается и цены, относительной простоты установки и обустройства скважины с адаптером, что позволит сэкономить дополнительные средства

Но очень важно правильно выбрать приспособление. Если стараться максимально сэкономить, можно столкнуться с такой проблемой, как короткий срок службы. Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья

Поэтому к выбору оборудования необходимо подойти максимально ответственно

Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья. Поэтому к выбору оборудования необходимо подойти максимально ответственно.

Стоит учитывать и то, что даже самый качественный оголовок для скважины, который по гарантии производителя может прослужить несколько десятков лет, периодически нужно проверять и менять расходники, то есть уплотнители. Подобные работы рекомендуется проводить каждые 5-7 лет. Сам процесс простой, но, чтобы добраться до нужного участка, нередко приходится рыть траншею, а это дополнительные расходы сил и финансов.

Подобные профилактические работы будут полезны еще и по причине того, что так трубы не «прилипнут» друг к другу. Такие ситуации нередко встречаются, когда речь идет о конструкциях, на которые продолжительное время оказывалось воздействие воды. Если время от времени развинчивать крепления, а после соединять их, то в будущем не придется сталкиваться с такой проблемой, когда отдельные элементы станет просто невозможно демонтировать.

Несмотря на некоторые сложности, именно адаптер для скважины считается оптимальным вариантом в соотношении цены и качества. Правильно подобранный и установленный элемент будет не только долговечным, но и надежным. Он не пропустит в воду вредные примеси, поэтому можно не переживать о том, что семья будет пить грязную и опасную жидкость.

Что учитывать при выборе между адаптером и кессоном

Применение кессона для обустройства источника обеспечивает доступ к оголовку обсадной колонны и размещение оборудования для очистки и накопления воды, а также аппаратом слежения за работой насоса.

Установка переходника позволяет подать воду в дом при наличии технической комнаты прямо от скважины, независимо от погодных условий.

Определяясь с обустройством скважины, исходим из следующих условий;

Устройство кессона оправданно, если:

• в доме нет технической комнаты;
• позволяет территория участка;
• сезонная эксплуатация скважины;
• нет ограничения в денежных средствах;

Использовать адаптер целесообразно при:

• потребности круглогодового обеспечения водой;
• наличии в доме технического помещения;
• ограниченной площади участка;
• ограниченном семейном бюджете;

Устройство кессона требует качественной гидроизоляции, чтобы талые и грунтовые воды не попадали в емкость. Пластиковый кессон обеспечивает защиту от воды, но его стоимость в 3 раза превышает бетонный вариант.

Какой лучше скважинный адаптер?

Данные изделия от разных брендов внешне почти не отличаются. Лучший скважинный адаптер следует искать, исходя из материала корпуса:

1. У адаптеров из нержавейки срок эксплуатации до 50-ти лет.
2. Бронзовые приспособления служат до 25-ти лет.
3. Корпуса из DZR-сплавов обладают защитой от коррозии и вымывания цинка, срок эксплуатации имеют 25-ти лет.
4. Самыми ненадежными считаются латунные адаптеры. Срок эксплуатации у них до 8-ми лет, рекомендуется использовать такие изделия для технических целей.

Размеры адаптеров для скважины

Главным параметром для данного изделия является диаметр присоединительной резьбы. Самый популярный адаптер для скважины – изделие с диаметром 1 дюйм и 1¼ дюйма. Приспособления с диаметром 1½ дюйма встречаются реже. Между размером резьбы и диаметром трубы имеется зависимость:

1. При резьбе 1 дюйм подходит труба 32 мм.
2. С резьбой 1,25 дюйма – труба 40 мм.
3. С резьбой 2 дюйма – труба 73 мм.

Рейтинг скважинных адаптеров

Изделия от неизвестных брендов нередко отличаются посредственным качеством обработки соединений, обладают недолговечным корпусом с изъянами. Предлагаем к просмотру небольшой ТОП скважинных адаптеров от популярных брендов:

1. Скважинный адаптер Debe – стойкий к коррозии сплав DZR, имеются запасные элементы, может комплектоваться с термальной защитой.

Адаптер Baker Monitor – лучшие на рынке бронзовые и стальные изделия от американского бренда, рассчитаны на максимальное давление до 8-ми атм.

Скважинный адаптер Vinkell – материал бронза, наличие 2-х страховочных отверстий, в комплекте дополнительный внутренний сальник, минимальный диаметр обсадочной колонны 12 см.

Адаптер скважинный Unipump – материал латунь, бюджетная цена, гарантия 24 мес.

Инструктаж по оснащению скважины адаптером

Инструкция по установке адаптера в пластиковую обсадную трубу

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом «ласточкин хвост», что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

• лопата штыкового типа;
• электрическая дрель или шуруповерт;
• фреза для резки боковой стенки обсадной трубы;
• набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

Общие рекомендации по монтажу устройства

Существует возможность компенсировать вибрации, сопровождающие работу оборудования, и его вес. Профессионалы советуют устанавливать обсадные колонны, изготовленные из стали.

Упрощению монтажа способствует заблаговременное создание единой конструкции из глубинного насоса, кабеля, шланга и страховочного троса. Сборки рекомендуется проводить в чистом и сухом помещении с ровной поверхностью. Готовые бухты, скрепленные муфтами, перемещают к . Это позволяет сократить риск загрязнения внутреннего пространства устройства.

Для извлечения адаптера допускается применять самодельное приспособление. Подойдет переходник соответствующего размера с резьбовой нарезкой.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Процесс установки

Размер колонны должен полностью соответствовать размеру адаптера. С внутренней стороны этот элемент занимает примерно 30 мм. В связи с этим, выбирать насосное оборудование нужно обязательно с учетом данных параметров. В противном случае Вы просто не сможете установить насос, поскольку не будет проходить мимо неподвижной части устройства и застрянет в этом месте. Именно поэтому, нужно рассчитывать не только будущее оборудование, какими должно обладать параметрами и характеристиками, но и глубину и ширину бурения скважины.

Существует два способа по монтажу оборудования своими руками.

Для установки по первому способу, нам потребуется Т-образный ключ, его можно сделать и самостоятельно. Для его изготовления нужно взять пластиковую трубу и припаять на её конец тройник. Оно должно идти в комплекте с адаптером. Иногда не легко приобрести запасное резиновое кольцо, все зависит от производителя.

Схема установки и работы адаптера

Значительно поможет при дальнейшей работе небольшая хитрость. Необходимо на ответной части, к которой в будущем будем крепить водопроводную трубу, сделать риску. Она потребуется для того, чтобы положение элемента было правильным.

На обсадной трубе сверлим отверстие. Оно должно быть ниже уровня промерзания грунта, используя биметаллическую коронку, которую насаживаем на электродрель. Отверстие должно быть соответствующего адаптеру диаметра.

Используя Т-образный ключ, опускаем ту часть, которая не снимается в скважину, на нее устанавливаем уплотнитель из резины, а сверху кольцо. С помощью гайки нужно зафиксировать эти элементы для достаточного уровня герметичности. Чтобы получилось правильно и надежно, используем гаечный ключ.

На внешнюю сторону адаптера нужно присоединить муфту, которая будет началом водопровода. После этого можно опускать насос в скважину. Опустить нужно на рекомендованную глубину. К насосному оборудованию подсоединяем шланг, проводку и трос. Верхнее отверстие нужно заглушить. Здесь предусмотрено резьбовое соединение.

Второй вариант немного проще. Этот способ предусматривает откручивание только гайка и уплотнительные кольца. Его опускаем в обсадную трубу, используя трубу из металла. Её нужно присоединить в отверстие устройства для монтажа.

Очень важно правильно подрезать трубу. Она должна оставаться внутри обсадной колонны

Если сделать неправильно – это будет влиять на процесс эксплуатации и обслуживания. Главное при данном виде монтажа, правильно рассчитать, на какую глубину нужно опустить насосное оборудование, а также длину подающей трубы, кабеля питания. Это связано с тем, что подключать будем все наверху.

Обустройство скважины: кессон с оголовком или адаптер ↑

В холодном климате водопроводные трубы, расположенные за пределами здания, необходимо размещать под землёй ниже глубины промерзания грунта. К примеру, для Московской области глубина промерзания — 1,4 м. Значит, трубу нужно закопать на 1,5 м или глубже. Обязательно должен быть защищён от промерзания и вход водопроводной трубы в обсадную трубу (рабочую колонну). При этом необходимо защитить скважину от проникновения загрязнений с поверхности. Ведь бактерии, проникшие вместе с талыми водами или частичками почвы в скважину, могут испортить воду. А «лечить» источник хлопотно и дорого. На вопрос, как правильно обустроить скважину, есть два ответа: установить кессон с оголовком либо адаптер. Рассмотрим достоинства и недостатки обоих вариантов:

Кессон: универсальное и относительно дорогое решение ↑

Большинство застройщиков предпочитает установить на выходе скважины кессон. Это герметичное подземное сооружение, расположенное над обсадной трубой. Высота — в рост человека (около 1,8-2 м), а размеры в плане зависят от оборудования, которое будет установлено внутри. Места должно быть достаточно, чтобы человек мог свободно сделать монтаж, провести необходимое обслуживание. Если в кессоне не предполагается установка основного оборудования для водоснабжения (гидроаккумулятор либо станция), достаточно размера сооружения 1х1 м в плане, хотя лучше иметь побольше места. Если же оборудование располагают внутри, понадобится кессон попросторнее, не меньше, чем 1,5х1,5 м. Кессон можно приобрести готовый, стальной либо полимерный. Он оснащён необходимыми технологическими отверстиями, на месте происходит только установка, ввод труб и герметизация.

Выбор готовых кессонов по размеру и форме достаточно велик. Стоит недёшево, зато удобен, герметичен, быстро устанавливается

Хлопотнее, но дешевле соорудить кессон на стройплощадке из типовых бетонных колец. Дно замоноличивают, колодец накрывают типовой крышкой и стандартным люком. Чтобы кессон и расположенные в нём трубопроводы не замёрзли зимой, верхнюю и боковую его части утепляют.

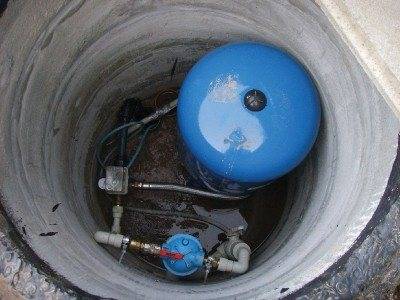

В кессоне из бетонных колец диаметром 1,5 м свободно поместился гидроаккумулятор на 150 литров, система фильтрации, необходимая автоматика и запорная арматура

Подвес насоса, ввод внутрь скважины водопроводной трубы и кабеля осуществляют с использованием специального оголовка. Он же защитит источник от попадания внутрь грязи, если в кессон случайно попадут талые воды. Обсадную трубу скважины обрезают в кессоне в нескольких десятках сантиметров от его днища.

Ввод коммуникаций в скважину в случае обустройства его кессоном производится через оголовок

Адаптер: дёшево и не всем подойдёт ↑

Кессону, устройство которого требует определённых затрат, времени и места на участке, имеется альтернатива — адаптер для подключения скважинного насоса. Он позволяет вывести водопроводную трубу, идущую от погружного насоса в дом, непосредственно через обсадную трубу скважины. Устройство не особо сложное: разборный угловой сантехнический фитинг, состоящий из двух частей. Одна часть располагается снаружи обсадной трубы (рабочей колонны), к ней подсоединяется водопроводная труба, ведущая к дому. Вторая устанавливается изнутри обсадной трубы, соединяется с водопроводной трубой, подающей воду от насоса.

Принцип устройства скважинного адаптера

От обычных разборных угловых фитингов адаптер для скважины отличается усиленной разборной конструкцией и специфической формой. Так как соединение двух элементов происходит на стенке рабочей колонны скважины, место разъёма с обеих сторон должно повторять радиус обсадной трубы, непосредственно в которой сверлится отверстие для установки. Чтобы через это отверстие в источник не проникли загрязнения, соединение деталей происходит через двойное уплотнение.

Обратите внимание, что место соединения двух частей адаптера, приходящееся на стенку обсадной трубы, изогнуто

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

Как устроен адаптер

Сама конструкция состоит из двух частей: наружной и внутренней:

• Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
• Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Что собой представляет адаптер

Прежде всего, стоит понимать, что адаптер на скважину представляет собой специальное приспособление, с помощью которого соединяется глубинный насос и подземная часть водопроводной магистрали, идущей непосредственно в дом.

Конструктивные особенности

Чтобы понять, как устроен скважинный адаптер, прежде всего, стоит внимательно рассмотреть следующий рисунок.

Схема устройства

Как видно, это приспособление состоит из двух основных частей:

• первая – герметично устанавливается на обсадную трубу;
• вторая – монтируется непосредственно к трубопроводу с насосом.

Герметичность соединения скважины с адаптером, обеспечивают специальные эластичные прокладки. Однако, в них кроется и самый главный минус устройства. Расчетный срок службы прокладок составляет 5-7 лет, а по факту может быть и меньше. А чтобы их заменить, придется разрывать котлован, чтобы добраться до адаптера.

Как функционирует

Принцип работы устройства, заключается в следующих важных моментах:

• водная масса поднимается из скважины верх по трубе;
• дойдя до места установки адаптера, которое расположено ниже уровня промерзания грунта, водный поток перенаправляется в магистраль, идущую к дому.

Фактически, функционирование этого приспособления достаточно простое, однако это не дает возможности перемерзать водопроводу в зимний период.

Какие существуют виды

Современный рынок скважинного оборудования, сегодня имеет весьма широкий ассортимент скважинных адаптеров, которые классифицируют в зависимости от материала изготовления. Принято различать следующие виды приспособлений этого типа:

• изделия из нержавеющей стали имеют высокое качество, а гарантийный срок эксплуатации составляет от 25 до 50 лет;
• устройства из бронзы могут прослужить до 25 лет, однако они отличаются высокой стоимостью;
• латунные изделия применяются исключительно для монтажа технических трубопроводов, так как им присуще стойкое выделение оксидов меди и цинка, а срок их использования составляет до 8 лет;
• изделия из dzr-материала, который является пищевым сплавом, стойким к окислению, имеют 25-летний срок эксплуатации.

Однако судить о надежности и долговечности адаптеров, мешает недостаток статистики. Поэтому, многие домовладельцы чаще делают выбор в пользу привычных кессонов и приямков.

Кто производит

В некоторых информационных источниках адаптеры для скважин классифицируют еще и по тому, кто является их изготовителем. Естественно, что продукция каждого производителя имеет свои особенности. Среди производителей, наиболее популярны такие бренды:

• продукция Vinkell отличительна тем, что оборудование имеет высокое качество фитингов, которые успешно могут применяться в загрязненных средах;
• особенностью торговой марки скважинных адаптеров Baker является то, что они применимы для подачи питьевой воды, так как исключительно изготавливаются из нержавеющей стали;
• бренд DebePumpar отличителен тем, что выпускает изделия европейского качества, которые успешно могут применяться в наших условиях, при этом их можно устанавливать выше уровня промерзания грунта, что, в значительной степени, облегчает установку этого устройства.

Если скважина будет обустраиваться при помощи адаптера – лучше всего покупать устройства проверенных производителей.

Как работает адаптер для скважины

Когда в будете делать работу своими руками следует знать для чего он вообще нужен и как правильно работает. Это можно посмотреть на фото, но еще надо и ясно это представлять. Адаптер для скважины работает достаточно просто.

Схема работы и установки адаптера

• Он представляет собой герметичное соединение труб без резьбы. Вся конструкция состоит из двух частей;
• Одна сторона крепится на обсадной трубе скважины, другая накручена на трубу, на втором конце ее установлен погружной насос.
• Когда насос погружается в скважину, две части адаптера соединяются с помощью особого захвата, который держит систему и позволяет плотно соединиться друг с другом двум его частям.
• Уплотняющее резиновое кольцо на половинке адаптера, которая может вытаскиваться из колодца одновременно с насосом, обеспечивает хорошую герметичность.

Следует отметить, что кроме ненужности устройства приямка или установки кессона, адаптер также позволит избавиться от сложностей, связанных со стоком воды из труб, это особенно важно в зимнее время. Конечно же, дом в холодный период времени будет отапливаться

Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину

Частично разъединив адаптер, вся жидкость из водопровода внутри дома непременно перетечет в скважину.

Скважинный адаптер – конструкционный узел, соединяющий напорный шланг от насоса с магистральной водяной трубой, подающей воду в накопительную емкость. Устройство позволяет изменить направление потока жидкости на девяносто градусов и скрыть источник с водоводом под землей. Конструкция состоит из двух элементов:

1. Неподвижной детали в виде патрубка, монтируемого в отверстие на обсадной трубе. Одна сторона элемента находится в скважинной колонне и представляет прямоугольную форму с клиновыми салазками для сопряжения с подвижной деталью адаптера. На другой стороне патрубка, выступающей за обсадную, нарезана резьба для соединения с магистральным водоводом и по которой с помощью уплотнения, фасонной шайбы и гайки деталь крепится к колонне.
2. Перемещаемой детали в виде патрубка-тройника с внутренней резьбой с двух сторон и боковым отливом в виде прямоугольного фланца с резиновым уплотнением. Боковые стороны фланца выполнены в форме ласточкиного хвоста для соединения с закрепленной деталью в колонне. Патрубок одной стороной соединяется с ПНД-трубой от погружного насоса, а вторая с глухим отверстием предназначена для штанги, используемой при фиксации элементов приспособления между собой.

Принцип действия

Заключается в соединении деталей конструкции, создающей общую магистраль подачи воды от глубинного насоса до накопительной емкости.

• работа выполняется с помощью штанги с нарезанной резьбой на одной стороне и приваренной ручкой на другой. Для соединения с подвижной частью конструкции она вкручивается в отверстие с резьбой на подвижной детали устройства. Размер штанги соответствует глубине промерзания грунта с учетом необходимого выпуска из скважинной колонны;
• после фиксации штанги в перемещаемом патрубке при помощи ручки подвижная деталь вытаскивается из клинового соединения неподвижной части насадки и вместе с шлангом и глубинной помпой вынимается из обсадной;
