Как устроены и работают скважинные насосы Вихрь

Правила установки поверхностного насоса

Схема подключения поверхностного насоса

Чтобы помпа работала исправно, важно правильно подключить её. Специалисты рекомендуют действовать таким образом:

Готовят специальную прочную площадку под установку насоса. Если агрегат будет использоваться и зимой, нужно поместить оборудование в утепленный кессон, иначе система водоподачи замерзнет. Желательно дополнительно подкладывать под насос прорезиненный коврик. Он уменьшит вибрацию и шум.
От источника к насосу устраивают входящую магистраль. Для этого отмеряют отрезок трубы длиной от точки забора воды до входа в агрегат. С помощью муфты и ФУМ ленты соединяют её с помпой. Магистраль также желательно утеплять на зиму.
Обратный клапан монтируют на конце трубы, которая будет погружена в воду

Важно позаботиться о фильтре грубой очистки, особенно если насос будет работать с речной водой или с жидкостью из скважины на песок.
Наполняют всю систему водой. Важно, чтобы были заполнены все элементы станции, и гидробак в том числе, если он используется.
Подключают оборудование к сети

При первом включении крана в доме нужно отрегулировать рабочее давление. Оптимальные показатели — 2,6-3,0 атм. Как только такое давление будет получено, насос сам будет отключаться. Проверять давление в системе нужно посредством использования манометра. Как только оборудование отключится, нужно зафиксировать показания и отрегулировать их до рекомендуемых.
Всю систему проверяют на предмет протечек. Если таковые есть, мастер допустил ошибки при соединении магистрали или помпа имеет заводской брак.

Критерии выбора дренажных насосов

Есть несколько правил, которые следует соблюдать в случае выбора аппарата:Необходимо учитывать вид перекачиваемой жидкости – здесь обращают внимание на величину фракций в грязной воде. Нужно внимательно ознакомиться с основными параметрами дренажного агрегата, чтобы остановить свой выбор на определенной модели

• напор – данная величина для оборудования средней производительности составляет 7-10 метров. В некоторых моделях она достигает более 30 метров. Данные относительно напора насоса зависят от расстояния, на которое планируется подавать жидкость;
• производительность – выбор зависит от объема резервуара. Например, для емкости в 40 «кубов» достаточно аппарата с 10 кубовой производительностью в час. Для промышленных целей нужны более производительные насосы – около 100 м³ /час и более;
• глубина погружения аппарата – максимальное данное значение достигает 5 -15 метров, а минимальное — 0,3 — 0,9 метра.

Следует помнить: когда агрегат работает, его насосная часть должна быть под водой.

Кроме этого, нужно знать, от каких моментов зависит продолжительность срока эксплуатации насоса:

• качество материалов, из которых изготовлены элементы оборудования;
• температура перекачиваемой грязной воды, она не должна быть более +50°С;
• диаметр прохода стоков;
• наличие защиты от возможного перегрева. Обычно в насос встраивают термореле (оно отключит питание, если температура жидкости становится критической) и поплавковый выключатель.

Особенности

У каждого оборудования, независимо от его предназначения, есть особенности, преимущества и недостатки. Чтобы сделать правильный выбор, покупатель должен ознакомиться со всеми тонкостями той или иной конструкции.

Прежде всего, стоит отметить, что все насосные станции «Вихрь» (независимо от модели) выполняются в соответствии с европейскими и международными стандартами. Это гарантирует высокое качество работы устройств.

Можно выделить несколько основных преимуществ модельного ряда насосных станций бренда.

• Автоматическая поддержка необходимого уровня давления в системе.
• Энергоэффективность (экономный расход электроэнергии).
• Высококачественная конструкция устройства. Любая из насосных станций обладает прочным металлическим корпусом, предотвращающим механические повреждения от случайных ударов и т. д. Рабочее колесо и проточный блок во всех моделях линейки насосных станций «Вихрь» выполнены из износоустойчивых пластических материалов.
• Простота эксплуатации.
• Экологичность.
• Наличие двигателя асинхронного вида, гарантирующего бесперебойное выполнение функций агрегата. Данный тип двигателя отличается длительным эксплуатационным периодом и высокой степенью устойчивости к нагрузкам.
• Наличие встроенного эжектора, который способствует увеличению мощности всасывания.
• Шумовое воздействие, которое входит в рамки лимитов гигиенических нормативов.
• Доступ к сменным деталям по приемлемым ценам от производителя обеспечивает несложный ремонт в случае поломки.

Кроме того, производитель дает гарантию на все насосные станции сроком 12 месяцев. Однако, как правило, насосы данного производителя служат достаточно долго, не требуя ремонта.

Устройство и принцип работы вихревого насоса

Сегодня для решения различных бытовых задач используются разные виды насосного оборудования.

Вихревые агрегаты – это динамические насосы, в которых для циркуляции водной среды используются лопатки, расположенные на рабочем колесе.

Существует несколько видов вихревых насосных изделий, которые отличаются особенностями строения и принципом работы. В нашей статье мы рассмотрим устройство и принцип действия вихревого насосного оборудования для скважины.

Главный рабочий механизм любого вихревого насоса – рабочее колесо. К нему крепятся лопатки, которые могут находиться в радиальном либо наклонном положении. Это колесо установлено и вращается в цилиндрическом корпусе, в котором торцевые зазоры минимально уменьшены. Водная среда сначала всасывается через входное отверстие, перемещается внутри агрегата и выбрасывается под напором из выходного отверстия.

Рабочее колесо этих агрегатов – это массивный диск из стали с пазами, которые выполнены методом фрезерования по окружности. В итоге эти пазы образуют прямолинейные лопатки. Напорный и всасывающий патрубок находятся в верхней части корпуса. Это обеспечивает самовсасывание жидкости после залива воды при первом запуске оборудования.

Устройство насоса выполнено так, что расположенный концентрично к оси вала отливной канал идёт по направлению вращения от всасывающего до выходного патрубка. Между этими патрубками установлена специальная перемычка, прижимающаяся к рабочему колесу с минимально возможным зазором в 0,2 мм. При этом эта перемычка перекрывает не менее двух лопаток на рабочем колесе. Она нужна для отделения всасывающей полости от напорной камеры.

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

• где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
• характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
• производительность за единицу времени – зависит от количества воды в скважине;
• мощность двигателя – влияет на расход электроэнергии;
• цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

Ключевые преимущества скважинных насосов «Вихрь»

Итак, давайте подведем итог всему вышесказанному и отметим достоинства данного вида оборудования.

Первое, на что хотелось бы обратить внимание, это небольшие габаритные размеры прибора, при которых он может качать воду на достаточно приличную высоту. И хотя производительность агрегата не самая высокая, но ее достаточно, чтобы обеспечить водой небольшой загородный дом с несколькими потребителями.
Высокая надежность насоса, подтвержденная его степенью защиты, которая относит его к категории IPX8

Эту категорию каждый производитель устанавливает сам. Но есть в ней две позиции, которые считаются стандартом. Это глубина погружение не меньше 1 м, в которой насос должен отработать не меньше получаса.
Разнокалиберные электродвигатели, используемые в разных моделях, гарантируют достаточно приличный напор. Во всяком случае, минимальный из них – 40 м, это для бытовых насосов скважинного типа оптимальный показатель.
Все скважинные насосы «Вихрь» рассчитаны на частые включения и выключения, что для агрегатов данного типа является немаловажным показателем. Особенно, если насосы работают не в составе насосной станции или без накопительного бака.
Для таких технических характеристик насосная установка имеет не самую высокую цену. И это один из самых больших плюсов.

Разнообразие модельного ряда

Монтаж и подключение

Монтаж агрегата обычно выполняется самостоятельно по инструкции. Погружные модели опускаются вниз на тросе, поверхностные устанавливаются на подготовленной площадке и фиксируются болтами. Основное правило – соединить все кабеля и трос воедино, чтобы ни один из них не провисал, иначе прибор может застрять внутри обсадной трубы.

Диаметр корпуса следует подбирать так, чтобы по бокам оставалось не менее 2 см до стенок трубы. Поскольку вес прибора небольшой, с монтажом может справиться один человек.

При подключении патрубков нужно обращать внимание на герметичность соединений. От этого будет зависеть, насколько стабильным будет давление в системе

Протечки заставляют насос работать дольше и включаться чаще.

Глубинный насос «Вихрь» СН 60

Устройство центробежного типа предназначается для подачи воды из скважин диаметром от 75 мм. Мощность агрегата – 800 Вт, что позволяет ему выкачивать около 3000 литров в час.

Корпус (как и в моделях 90b, 90в, 100в, 100, 50н) надежно герметизирован по международному стандарту и соответствует классу IPX8. В комплекте обязательно идет инструкция, предостерегающая владельцев от ряда самых распространенных ошибок при вводе в эксплуатацию.

Для продолжительной работы насос Вихрь следует регулярно обслуживать

Кроме того, именно в инструкции можно найти технические характеристики насоса:

• Номинальное напряжение – 220 В;
• Использование в скважинах глубиной не более 50 м;
• Производительность – до 3000 л/час;
• Диаметр насоса – 75 мм;
• Предельная глубина погружения – 40 м;
• Частота – 50 Гц;
• Внутренний диаметр – 25 мм.

Выбирая тот или иной водяной насос, в первую очередь следует обращать внимание именно на технические характеристики. По ним сразу станет понятно, удастся ли адаптировать конкретный прибор под имеющиеся условия или же стоит поискать вариант мощнее/слабее

Виды

Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:

1. автоматическая станция «Вихрь» АСВ – 1200/24Н;
2. устройство для водоснабжения «Вихрь» АСВ – 800/19;
3. система водоснабжения «Вихрь» АСВ – 370/2Ч;
4. водяная насосная станция «Вихрь» АСВ – 800/50;
5. скважинный насос «Вихрь» СН – 50.

Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.

Устройство АСВ-1200/24Н — 10020 руб.

Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля.

Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:

• энергоэффективность;
• корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
• встроенный барометр, позволяющий контролировать перемены давления в системе;
• высокий напор;
• полностью автоматический режим работы;
• бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).

Также изделие имеет отличные технические показатели. Глубина всасывания составляет 9 м, объем бака – 24 л. Кроме того, данный агрегат может перекачивать воду с меньшим требованием к чистоте в отличие от аналогов.

Устройство АСВ-800/19 — 7800 руб.

Это оптимальный вариант для обеспечения водой фермерских хозяйств, производств, дач и частного сектора. У агрегата имеются свои преимущества:

1. автоматическая регулировка давления в системе;
2. наличие специального манометра;
3. немалый гидроаккумулятор, резервирующий воду на случай непредвиденного отключения электроэнергии;
4. подключение к бытовой электросети;
5. горизонтальная установка;
6. простота и удобство эксплуатации.

Глубина всасывания достигает 8 м, а бак имеет объем 19 л.

Устройство АСВ – 370/2Ч — 5250 руб.

Это универсальная насосная станция, обеспечивающая бесперебойную подачу воды для различных целей. Она подходит для подземных скважин и колодцев. Конструкция имеет ряд преимуществ:

• наличие мотора асинхронного вида;
• самовсасывающий мотор с интегрированным эжектором, увеличивающим степень мощности всасывания;
• специальное реле, выступающее в качестве переключателя давления;
• встроенный манометр, позволяющий контролировать состояние давления во время работы агрегата;
• наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
• конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
• наличие автоматической термозащиты.

Глубина всасывания устройства составляет 9 м, объем бака – 2 л.

Устройство АСВ – 800/50 — 10610 руб.

Это бюджетный агрегат с компактными габаритами, подходящий для небольших домов, ферм, дач. К особенностям конструкции относятся:

1. энергоэффективность;
2. автоматическая регулировка давления с помощью предусмотренного реле;
3. отличные напорные характеристики;
4. ресивер большого объема, позволяющий делать запасы воды на случай непредвиденной ситуации;
5. включение происходит не чаще двадцати раз за час;
6. допускается работа с водой средней загрязненности.

Глубина всасывания агрегата составляет 9 м, а бак имеет объем 50 л.

Скважинный насос СН-50 — 10250 руб.

Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров.

Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды.

Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.

Защита двигателя от перегрева осуществляется посредством автоматического реле. Особенностью устройства является то, что материал изготовления насосной части – латунь. Кроме того, данный насос обладает высокой производительностью, которая составляет 2400 л/ч.

Преимущества и недостатки

Насос Вихрь перекачивает 45-70 литров воды в минуту

Положительными сторонами помпы являются:

• Простая конструкция, не требующая особых сложностей в установке и обслуживании.
• Отличный напор. При той же мощности, что и у центробежного насоса, вихревой поверхностный перекачивает в 5-7 раз больше воды.
• Возможность эффективного подъема жидкости из скважин малого сечения.
• Подача воды с глубины от 7 до 9 метров.
• Поддержание напора даже при условии наличия воздуха в рабочей камере. Чего не скажешь о центробежных агрегатах.
• Относительная бесшумность. Если насос установить в кессон и на антивибрационную подкладку, на участке его вообще не будет слышно.
• Возможность использовать оборудование в качестве вспомогательного для увеличения давления в системе насосной станции.
• Мощные, надежные, производительные модели стоят недорого. Помпа относится к разряду бюджетных.

К минусам оборудования относят:

• Чувствительность агрегата к качеству воды. Насосы Вихрь работают только с чистыми средами.
• Сравнительно низкий КПД (в пределах 45%).
• Быстрый износ вихревых лопастей в случае попадания в камеру песчинок.

Специфика ремонта и конструктивные особенности

Большой популярностью среди домовладельцев пользуются устройства марки «Вихрь» и «Водомет» по причине простоты конструкции и ремонта устройства. Удобный корпус цилиндрической формы является основой каждого погружного скважинного насоса. В такой корпус встраивается двигатель с крыльчаткой, закрепленной на валу. Специально встроенный вкладыш отделяет крыльчатку от отсека с мотором. Через такой вкладыш проходит сам вал.

Перед началом проведения ремонтных работ нужно определить исправность главных узлов насоса. Для этого выполняются такие действия:

1. Проверка поршня на предмет всевозможных деформаций и повреждений. Этот элемент должен быть ровным и прямым.
2. Оценка состояния всасывающего отверстия. Когда воздух беспрепятственно проходит с обеих сторон, попадая в систему из всасывающего патрубка.
3. Необходимо собственноручно определить расстояние между установленными магнитами катушек и устройством поршня. Нормальный показатель должен соответствовать 0,4-0,5 см. Катушки в узле могут биться друг об друга, если это расстояние больше. Мотор может перегреться в результате уменьшения этого расстояния.
4. Также необходимо определить расстояние от корпуса устройства до клапана, блокирующего впускное отверстие. Нормальный показатель должен составлять от 0,7 до 0,8 см. Это дает возможность воде беспрепятственно выходить из насоса при отсутствии мотора.
5. Также придется удостовериться в том, что проблемы с функционированием насоса не обусловлены перепадами напряжения.

Для нормальной работы устройства показатель на измерительных приборах должен соответствовать 200-240 V.

1 Типы скважинных аппаратов Вихрь и их особенности

В зависимости от особенностей применения, производительности и других рабочих характеристик выделяется несколько вариантов исполнения погружных насосов Вихрь. Компания выпускает модели с верхним забором воды, рассчитанные на сильнозагрязненные источники, и с нижним, которые используются в скважинах с чистой водой. По используемым материалам выделяются аппараты с узлами, изготовленными из стали, латуни, прочных полимеров. Торцевые уплотнения в таких аппаратах изготавливаются из графита или керамики.

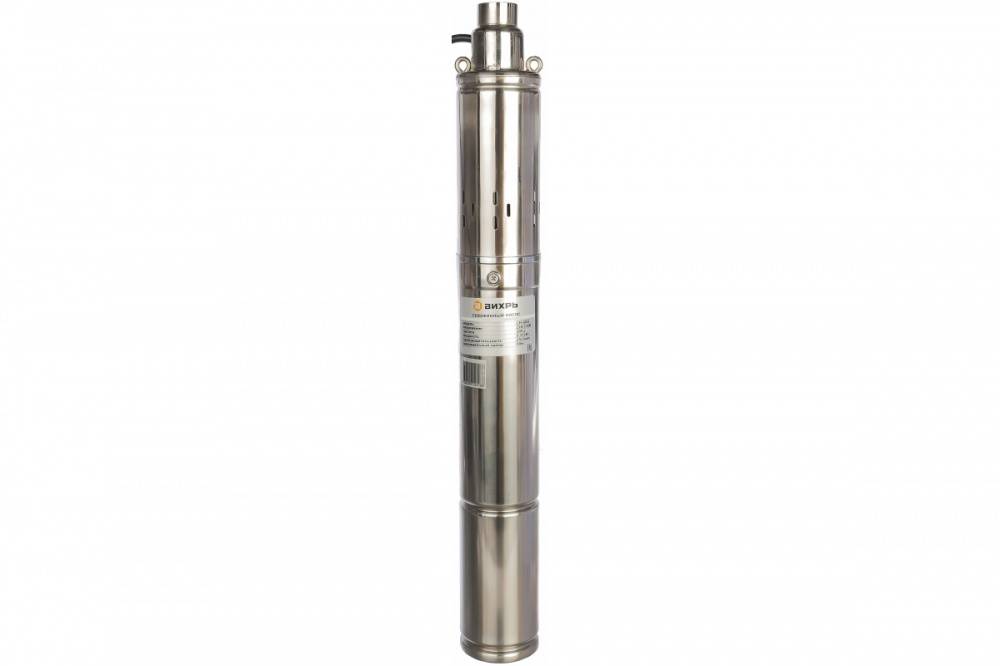

Скважинный насос Вихрь

Одним из основных критериев распределения скважинных насосных устройств Вихрь является тип рабочего органа. В этом плане выделяются:

• винтовой насосный аппарат;
• центробежный погружной насос;
• вихревой глубинный насос.

1.1 Устройства винтового типа

Винтовой электронасос является достаточно универсальной моделью. Такой аппарат можно использовать не только в скважинах, но и в колодцах, шахтных резервуарах, открытых водоемах. Благодаря своей конструкции прибор способен пропускать жидкость с содержанием твердых частиц до 250 г/куб. м. Модели такого типа поддерживают напор до 100 м.

Конструкция винтового устройства предполагает наличие электродвигателя, установленного в верхней части стального корпуса, рабочей камеры, электрического кабеля и проушины с тросом. Рабочая камера в винтовых приборах состоит из двух элементов:

• подвижного ротора (винта);
• неподвижного статора из резины.

Эластичный статор имеет внутреннюю резьбу. Внутри него вращается, соединенный с валом двигателя, ротор с внешней резьбой. Спиральная резьба обоих элементов смещена относительно друг друга. Результатом такого смещения является появление герметичных полостей в статоре во время движения винта. Именно в этих полостях устройство транспортирует воду от всасывающих отверстий до выпускного патрубка. От количества образуемых полостей зависит общий напор, создаваемый моделью.

Основными преимуществами такого типа насосов является бесшумность, возможность перекачивать сильнозагрязненную воду, удобный ремонт или обслуживание. К тому же аппарат может использоваться как в горизонтальной, так и вертикальной ориентации, что расширяет возможности применения.

1.2 Центробежный скважинный агрегат

Как и в случае со шнековыми моделями, центробежный аппарат состоит из моторного отсека и рабочей камеры, совмещенных в одном корпусе. Отличается только конструкция рабочей камеры прибора. Она представляет собой улиткообразный диффузор, внутри которого на валу вращается колесо с лопатками.

Устройство скважинного насоса Вихрь

В ходе работы колесо вращается, лопатки захватывают воду и вращают ее по кругу. Под действием центробежной силы жидкость смещается под стенки диффузора. В результате смещения на впускном патрубке аппарата образуется область разряженного давления, что приводи к всасыванию новой порции воды. В противовес этому, под стенками улитки давление повышается, что и обеспечивает высокий напор. Отдельные варианты исполнения могут включать многоступенчатые рабочие колеса, состоящие из нескольких стандартных дисков с крыльчаткой.

В плане чувствительности к механическим примесям центробежные модели менее функциональны. Максимальное содержание абразивов в воде не должно превышать 160-180 г/куб. м. Напорная характеристика центробежных устройств составляет 50 м. Они отличаются высокой производительностью и износостойкостью узлов. Для предотвращения перегрева агрегата большая часть центробежных моделей оснащена системой автоматического аварийного отключения.

1.3 Вихревой глубинный агрегат

В конструктивном плане модели вихревого типа схожи с центробежными. Отличие заключается в том, что рабочий диск вихревых аппаратов, оснащен более короткими лопатками закрытого или открытого типа. В ходе работы, лопатки забирают воду из входного патрубка и разгоняют ее по кругу под действием центробежной силы. Во время кругового движения поток снова попадает в лопатки, что предает ему дополнительного вращения и силы. В устройствах марки Вихрь используются многоступенчатые варианты насосов.

Благодаря более тонкой конструкции и небольшим зазорам между крыльчаткой и корпусом, пропускная способность агрегатов вихревого типа составляет всего 40 г/куб. м. Защиту от более крупных частиц обеспечивает сетчатый фильтр, установленный на всасывающие отверстия. Высота подачи вихревого аппарата составляет свыше 100 м, что позволяет монтировать его в глубокий источник.

Из недостатков следует выделить КПД с показателем всего 45 %.

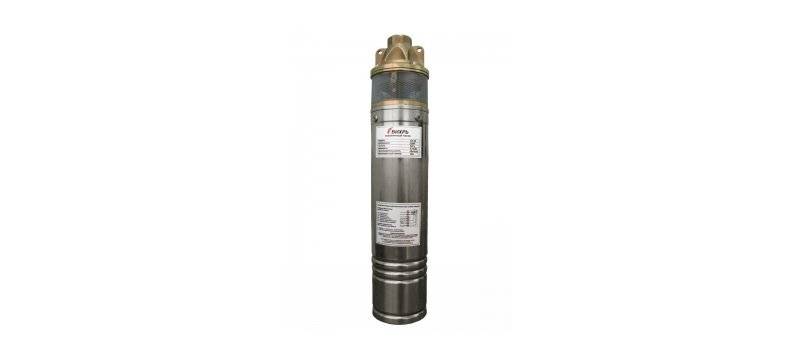

Скважинный насос Вихрь СН-50

Описание

Скважинный насос Вихрь СН-50 предназначен для забора воды из скважин, находящейся на глубине до 50 метров. Устройство подходит для работы с достаточно чистой водой и способно выкачивать из скважины до 2400 литров за один час или 40 литров в минуту. Насос может применяться для полива сада и огорода на приусадебном участке, использоваться для обеспечения дачного дома водой или для технических нужд. Для запуска насоса необходимо наличие поблизости электроснабжения с напряжением 220 В и частотой сети 50 Гц.

Внешний вид

Скважинный насос Вихрь СН-50 представляет собой металлическую цилиндрическую форму с одним выводным однодюймовым отверстием, расположенным сверху, и защитной сеткой для предотвращения всасывания кусков грязи и посторонних предметов. Диаметр насоса составляет 102 мм и подходит для погружения в узкие скважины, превышающие диаметр устройства примерно на 10%. Степень защиты соответствует классификации IPX8, что указывает на работу оборудования при полном погружении в воду. Корпус насоса изготовлен из хромированной стали, неподдающейся быстрой коррозии, а насосная часть выполнена из прочного пластика.

Принцип работы

Вихрь СН-50 по принципу закачки воды относится к центробежным насосам и способен справляться с концентрацией песка до 180 г на 1 куб.м. Попав во внутрь корпуса вода попадает на винты, раскручиваемые мощным электроприводом, и поднимается вверх через выходное отверстие за счет разницы создаваемого давления. Такой принцип работы способен обеспечить выкачивание воды из скважины и колодца при погружении прибора на глубину до 50 метров. Встроенный терморегулятор обеспечивает принудительное отключение устройства при его перегреве.

Установка

Соблюдение правил использования агрегата гарантируют продолжительность эксплуатационного периода, поэтому необходимо жестко выполнять следующие требования:

• Включать насос необходимо только при его полном погружении в воду. При проверке устройства на работоспособность допускается его включение без воды на время не более 5 секунд.
• Необходимо исключить соприкосновение устройства с дном. Минимальное расстояние между нижней частью насоса и дном водоема должно быть не менее 60 см.
• Проводите осмотр насоса, периодически доставая его из скважины для очистки от абразива.
• Выносная конденсаторная коробка не должна контактировать с водой. Чтобы исключить ее попадания под дождь, разместите блок в помещении или под защитным навесом.
• Запрещается перекачка разнообразных растворов, кислотных и щелочных жидкостей, а также воды с сильным загрязнением.
• Максимальная температура забираемой воды не должна превышать +35°C.

Разновидности

Насосное оборудование вихревого типа можно разделить на два вида:

• открыто-вихревые агрегаты;
• закрыто-вихревые насосы.

Насосы первого типа имеют:

• удлинённые лопатки рабочего колеса;
• уменьшенный диаметр рабочего колеса в сравнении с просветом рабочего канала;
• кольцевой канал в приборе соединён с напорным отверстием.

Закрыто-вихревые агрегаты отличаются таким строением:

• укороченные лопатки, установленные под разным углом наклона (наклон вперёд, загиб назад либо под определённым углом назад или вперёд);
• диаметр рабочего колеса равен просвету рабочего канала;
• кольцевой канал имеет непосредственное соединение с входным и выходным отверстием.

Принцип работы вихревого насоса

Вихревой насос относится является динамическими, а значит движение жидкости в нем осуществляется за счет сил инерции и трения. От рабочего колеса энергия передается частицам жидкости, которая через спрофилированные каналы поступает из линии всасывания в линию нагнетания.

Рабочее колесо

Лопатки рабочего колеса вихревого насоса спрофилированы таким образом, что при движении жидкость направляется от внутренней части канала ко внешней, приобретая окружную составляющую скорости.

Происходит активное смешивание жидкости поступающей от рабочего колеса и текущей по каналу за счет сил инерции. В результате взаимодействия частиц с различными скоростями и направлениями движения возникают интенсивные вихри, что ведет к значительным потерям энергии.

Для исключения продольной силы, возникающей в результате разницы давления в осевых зазорах, используют симметричное рабочее колесо.

Характеристики

• Напор – до 25 м
• Подача – до 12 л/с
• Мощность – до 25 кВт
• КПД – 35…40%

Вид основной характеристики вихревого насоса показан на рисунке.

Потери энергии в вихревом насосе

Гидравлические потери в вихревом насосе велики и составляет до 30% от энергии на валу насоса. Эти потери возникают вследствие образования многочисленных вихрей при движении жидкости в насосе.

Объемные потери также велики и могут достигать 20%, обусловлены они перетеканием жидкости через зазоры разделителя.

Механические потери в вихревом насосе возникают из-за трения в подшипниках и уплотнительных устройствах.

Ввиду высоких гидравлических и объемных потерь общий КПД вихревого насоса невысок и составляет 35 – 40%.
