Крепление кабеля к стене
При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.
Виды крепления кабеля и проводов к стене
Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.
Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.
Крепеж для открытой прокладки

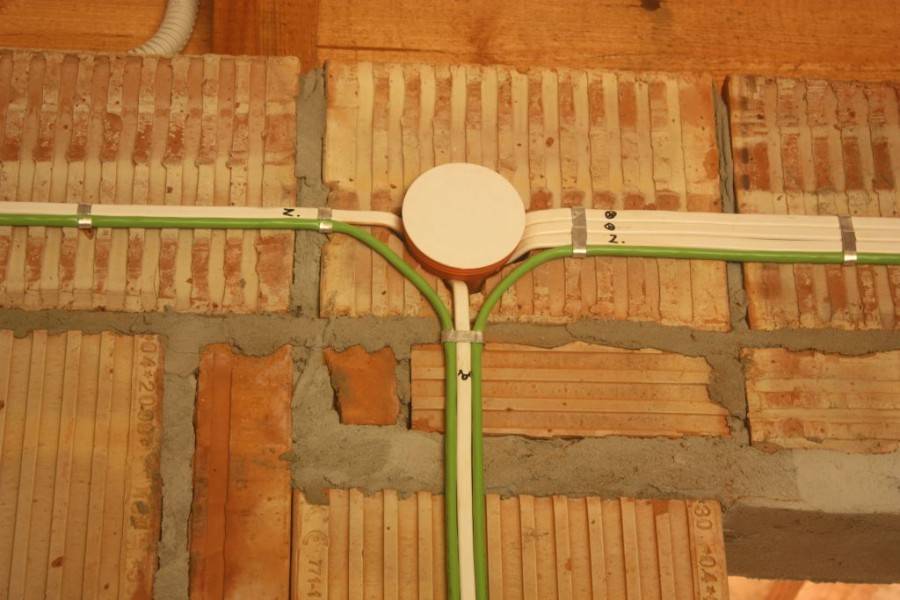

При открытом способе прокладки стараются использовать наименее заметный виды крепежа
Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание
Надо стараться сделать кабель незаметным….
Скобы из строительного степлера
Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:
- 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.
Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.
Скобы и клипсы
Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.
Клипсы и скобы для крепления кабеля к стенам
Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

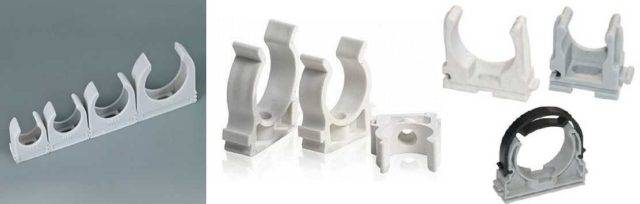

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.
Для крепления гофрошлангов
Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.
На основе дюбелей
Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

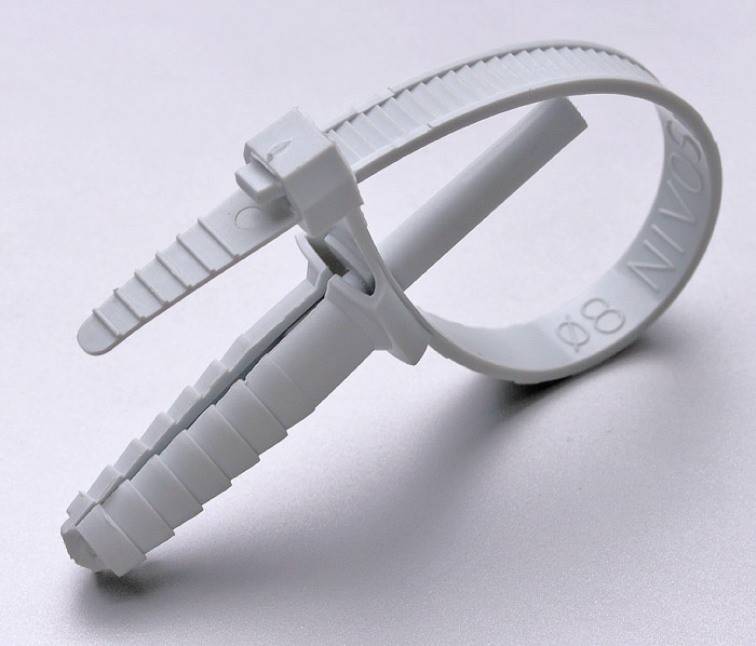

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.
Монтаж стальных стяжек
Как и чем лучше всего производить монтаж стальных стяжек? Кто-то для этого использует обыкновенные пассатижы. Однако фиксированный уровень затяжки ими не обеспечить, да и перекусывать лишний ”хвост” плосокогубцами неудобно.
Поэтому лучше всего использовать профессиональный инструмент:
TG-05 (КВТ)
TG-02 (КВТ)
Монтаж стяжки с помощью этих инструментов происходит в несколько этапов:
обхватываете лентой обжимаемые изделия
пропускаете конец полосы через замок и вручную стягиваете с небольшим усилием
дальнейшее натяжение уже происходит инструментом для стяжки TG-05. Устанавливаете ленту между прижимной и натяжной губкой.
работая рукояткой как пистолетом, производите натяжение
При достижении максимального усилия, происходит автоматический рез. Стяжка плотно фиксируется на изделии.
Отличие модели TG-02 от TG-05 заключается в том, что отрезание хвостовика стяжки здесь происходит вручную. Наподобие бандажной машинки для стальных лент при работе с проводами СИП.
Чтобы правильно рассчитать нагрузку на один хомут, ориентируйтесь на такую техническую характеристику как усилие на разрыв. Ее параметры для каждого вида можно взять из вышеприведенных таблиц.
Главный критерий здесь – ширина стальной стяжки. Чем она больше, тем больше усилие. Если вам недостаточно расчетных значений на одну стяжку, можно легко это значение удвоить, поставив вместо одной СКС сразу две штуки.

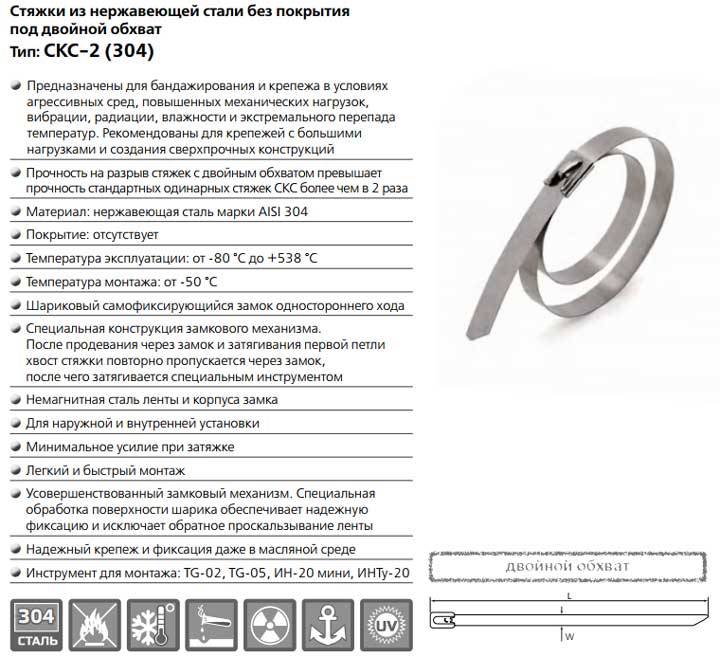

Еще существуют специальные стяжки СКС-2. В них ленту через замок можно пропустить дважды. При этом соответственно дважды обхватить одним полотном стягиваемое изделие – кабель, шланг или трубу, повысив тем самым прочность на разрыв.
Технические параметры и данные для усиленных стальных стяжек СКС-2:
Работы по прокладке
При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.
Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.
Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:
- Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
- Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
- Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
- Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
- Выполнение электрических соединений и подключений.
- Устройство заземления и защиты от перенапряжения.
Правила монтажа
Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.
Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).
Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.
Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания
От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:
- лебедку с реверсом;
- ножницы для резки кабеля;
- отделительные клинья;
- натяжитель бандажной ленты;
- гидравлический пресс;
- динамометр.
Ошибки при проведении протяжки
Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:
- раскатка кабеля по грунту;
- применение роликов без полимерного покрытия;
- при вертикальном креплении не применяют фиксатор дистанции;
- использование нештатных креплений на опорах;
- проверка натяжения линии без динамометра;
- крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
- соединения производятся способами и материалами, не предназначенными для этих систем;
- применение фальсифицированных проводников и комплектующих низкого качества;
- повторное использование ответвительных зажимов.
Это интересно: расстояние между столбами освещения.
Специально для вас:
Онлайн-калькулятор для расчёта количества кирпича
Хозпостройки на садовом или дачном участке
Использование навеса к дому из поликарбоната
Описание и характеристики профлиста МП 20
Виды и размеры металлопрофиля для гипсокартона
Способы монтажа профнастила на крышу
Деревянная стена
Вследствие высокой степени горючести древесины, нормы прокладки по деревянной стене гораздо строже, чем для кирпича или бетона. В данном случае обязательно строгое выполнение следующих условий:
- Кабельная линия должна быть проложена в негорючей оболочке.
- Ввод в здание через стену должен быть обустроен металлической втулкой, изготовленной из толстостенной трубы.
Как правило, ответвление от сети электроснабжения выполняется самонесущим изолированным проводом СИП, с алюминиевыми жилами. Использование алюминиевой проводки с горючей оболочкой для прокладки по деревянному фасаду запрещено, поэтому перед участком крепления линии к деревянной стене необходимо подключиться к кабелю с медными жилами, используя специальные герметичные зажимы. Прокладывая кабель марки СИП запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если провод заведен в гофротрубу или металлорукав.
Проводку можно уложить в металлическом или в пластиковом кабель-канале. При отсутствии угрозы механических повреждений, допускается использование гофрированной трубы из ПВХ или металлорукава
При использовании гофры очень важно, чтобы приобретенное изделие было снабжено сертификатом пожарной безопасности. В соответствии с нормативами шаг крепления гофротрубы должен соответствовать таблице:
| Диаметр гофротрубы мм | Шаг крепления мм | Диаметр гофротрубы мм | Шаг крепления мм |
| 20 | 1000 | 50 | 1700 |
| 25 | 1100 | 63 | 2000 |
| 32 | 1400 | 75 | 2300 |
| 40 | 1600 | 90 | 2500 |
В качестве вводной втулки допускается применять толстостенную трубу, толщина стен которой должна соответствовать сечению проводников:

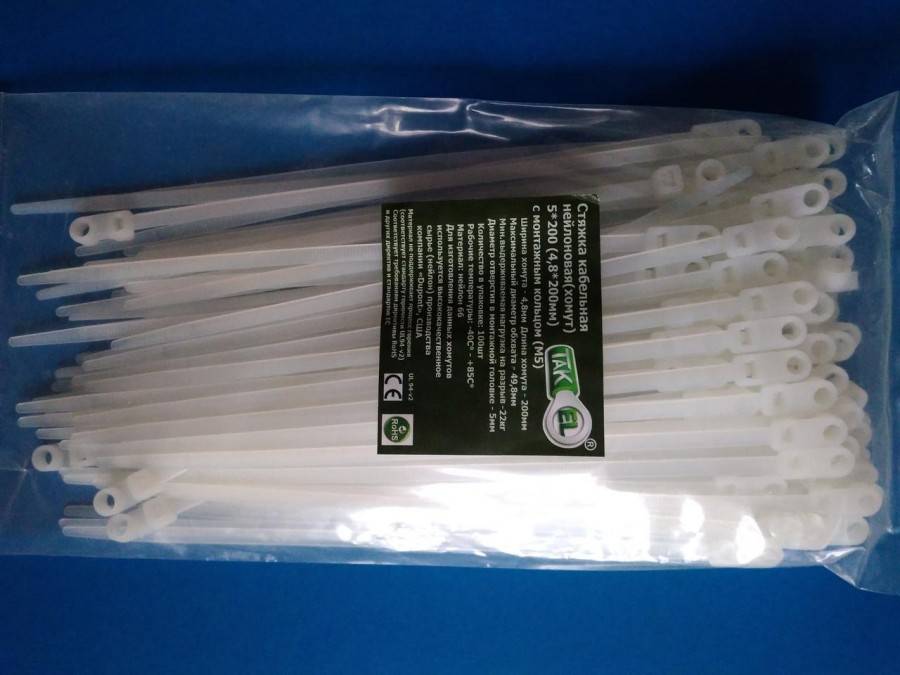

Требования для кабельных стяжек и их виды

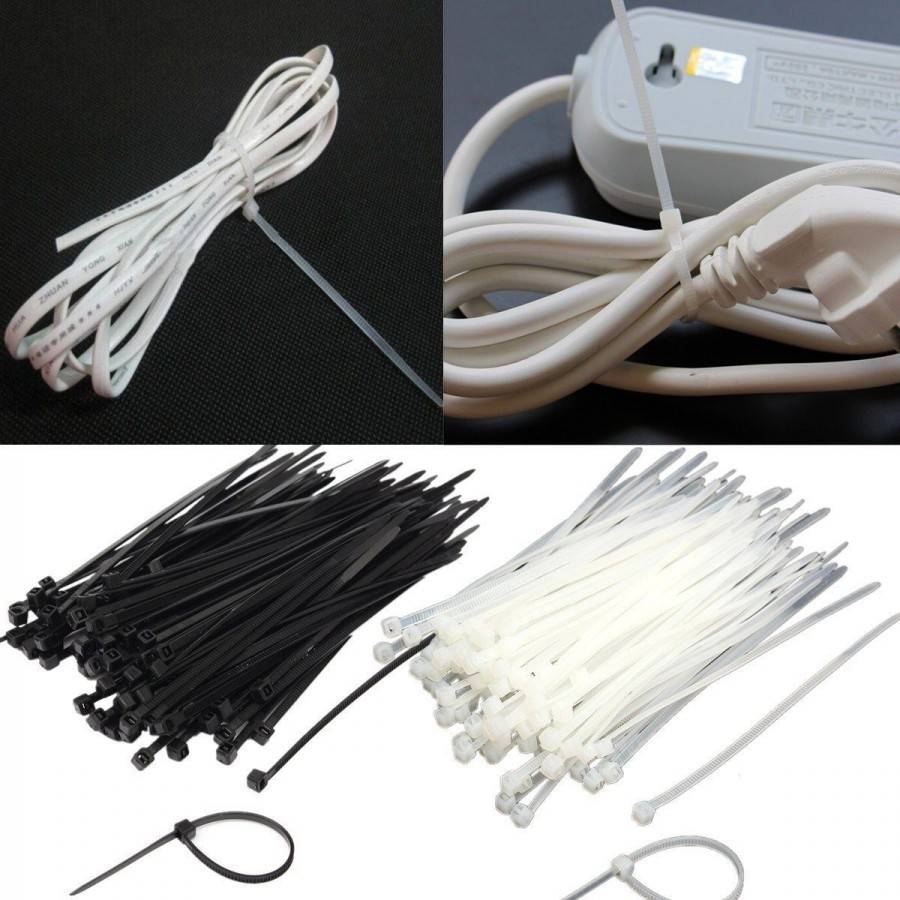

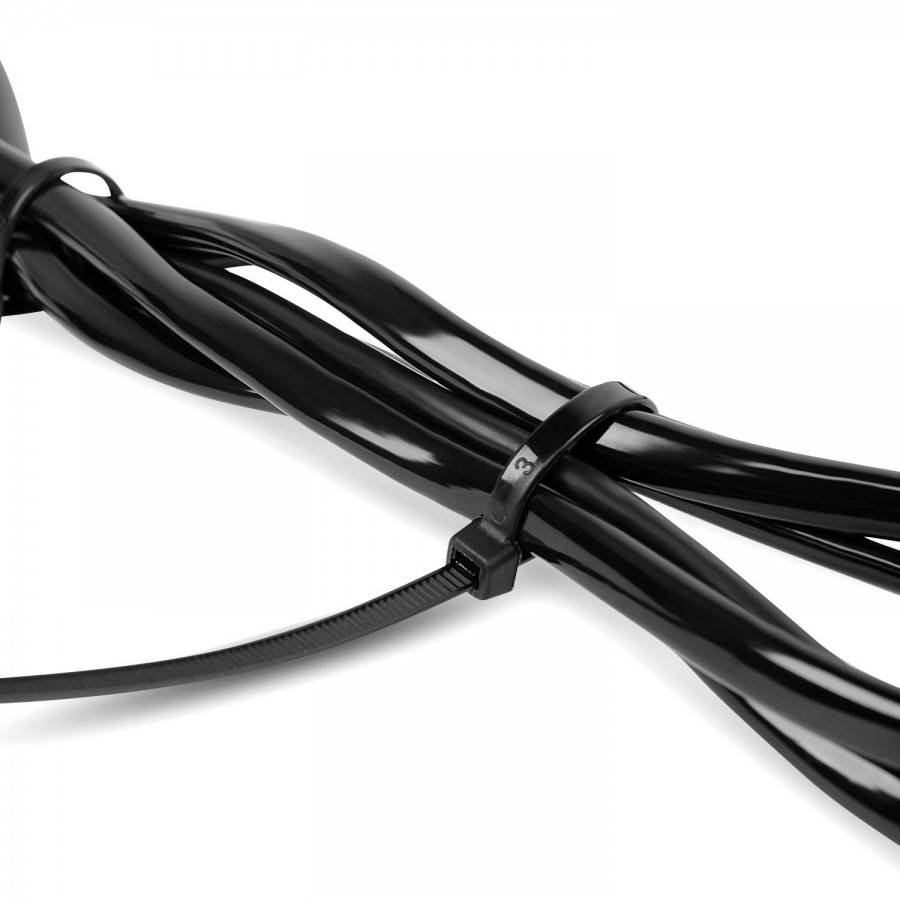

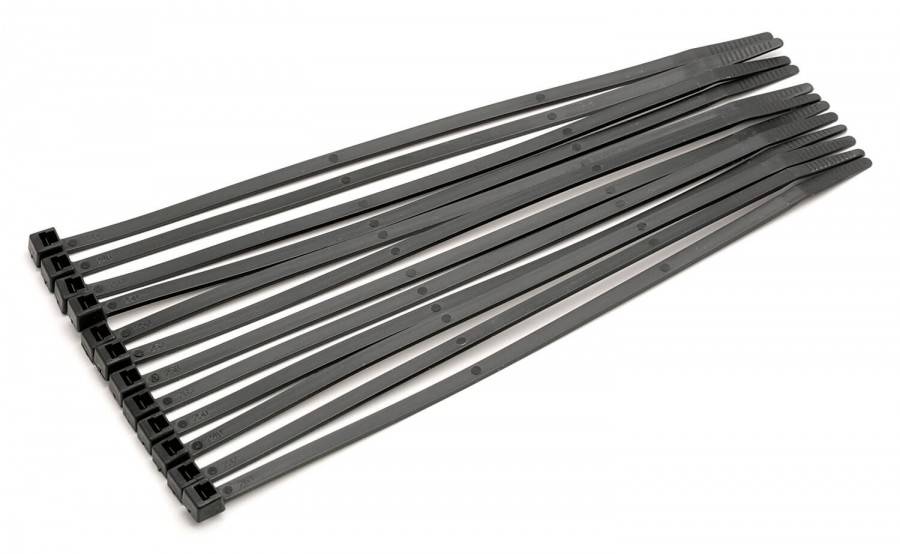

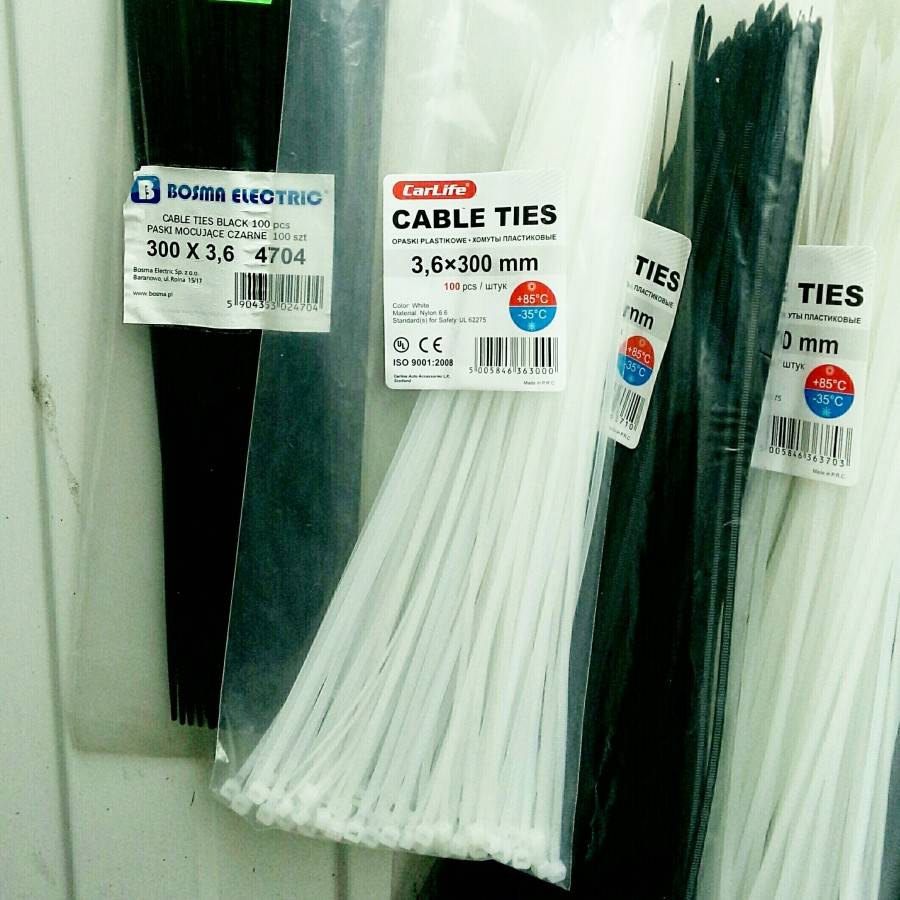

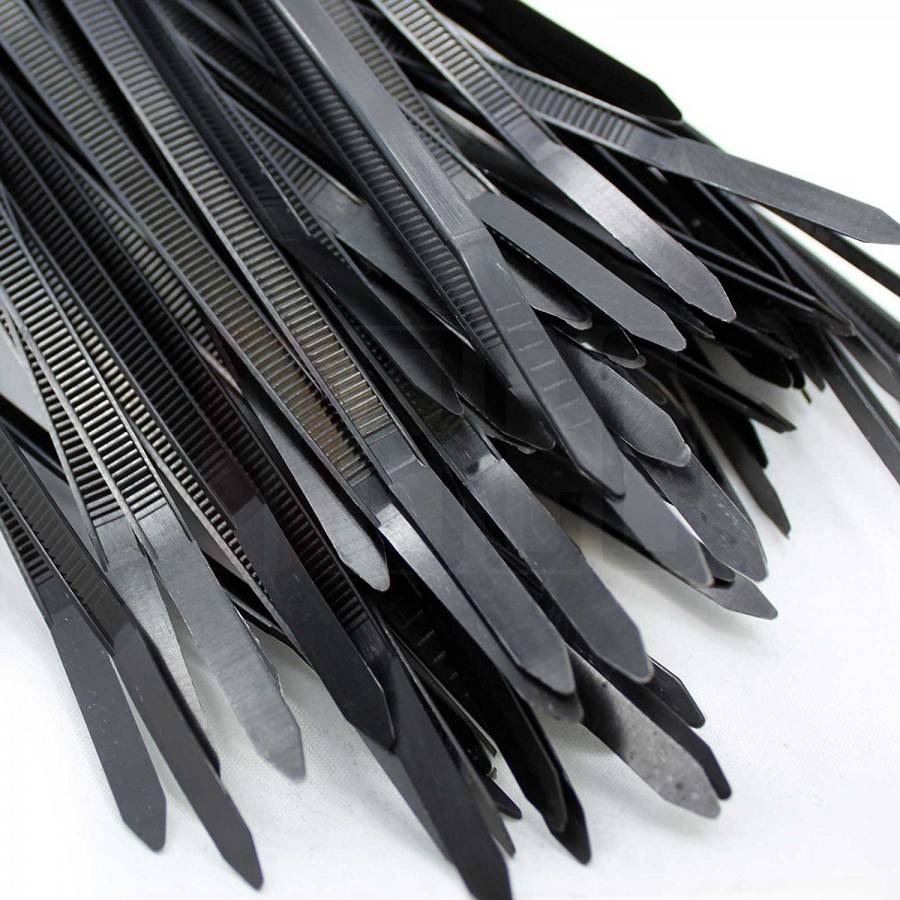

Кабельные стяжки
К кабельным бандажам предъявляется ряд требований, которые следует соблюдать для качественной и продолжительной работоспособности:
- высокая прочность хомута;
- длительный срок службы стяжки проводов;
- надежность фиксации;
- удерживание пучка кабелей в стянутом состоянии в течение продолжительного времени;
- пожароустойчивость;
- стойкость к внешним негативным факторам;
- широкий диапазон рабочих температур.

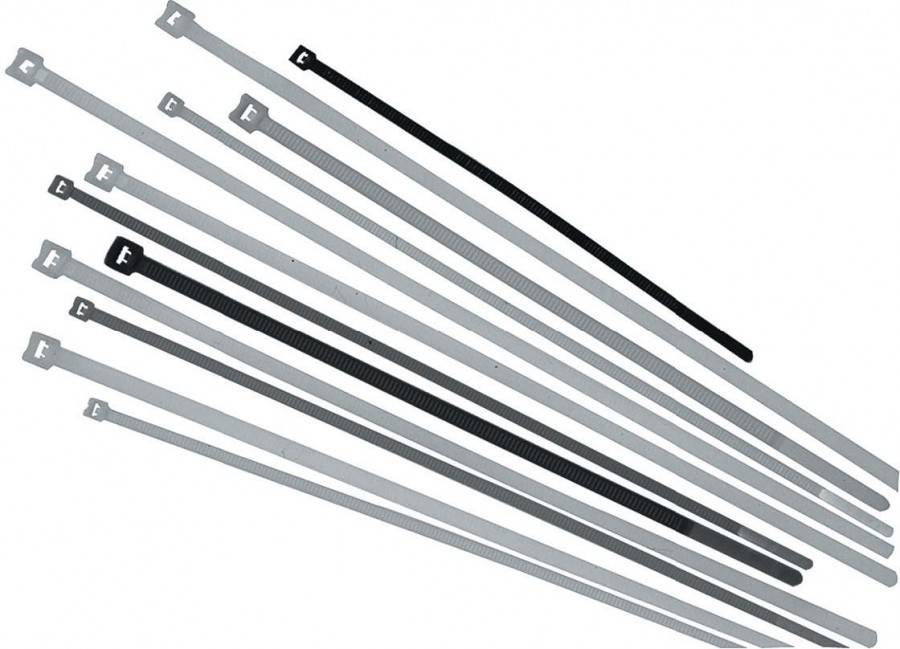

Классификация по материалу
В зависимости от материала изготовления стяжки разделяются на следующие категории:

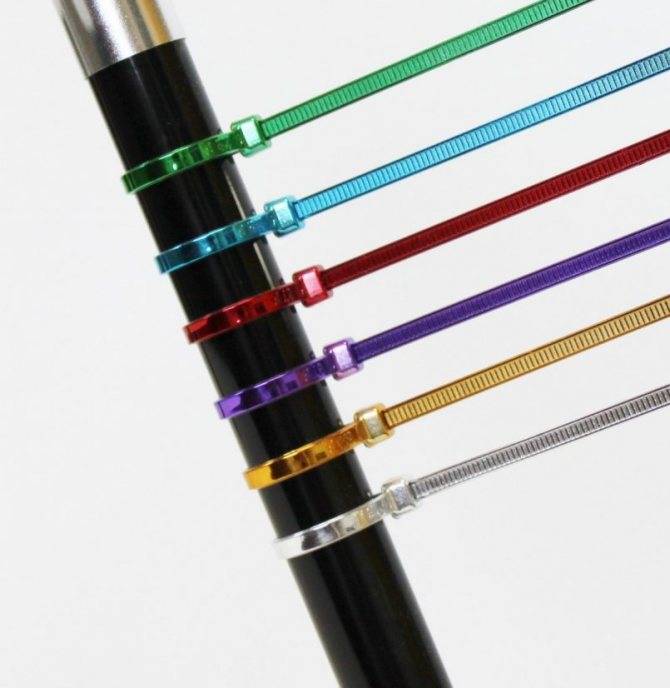

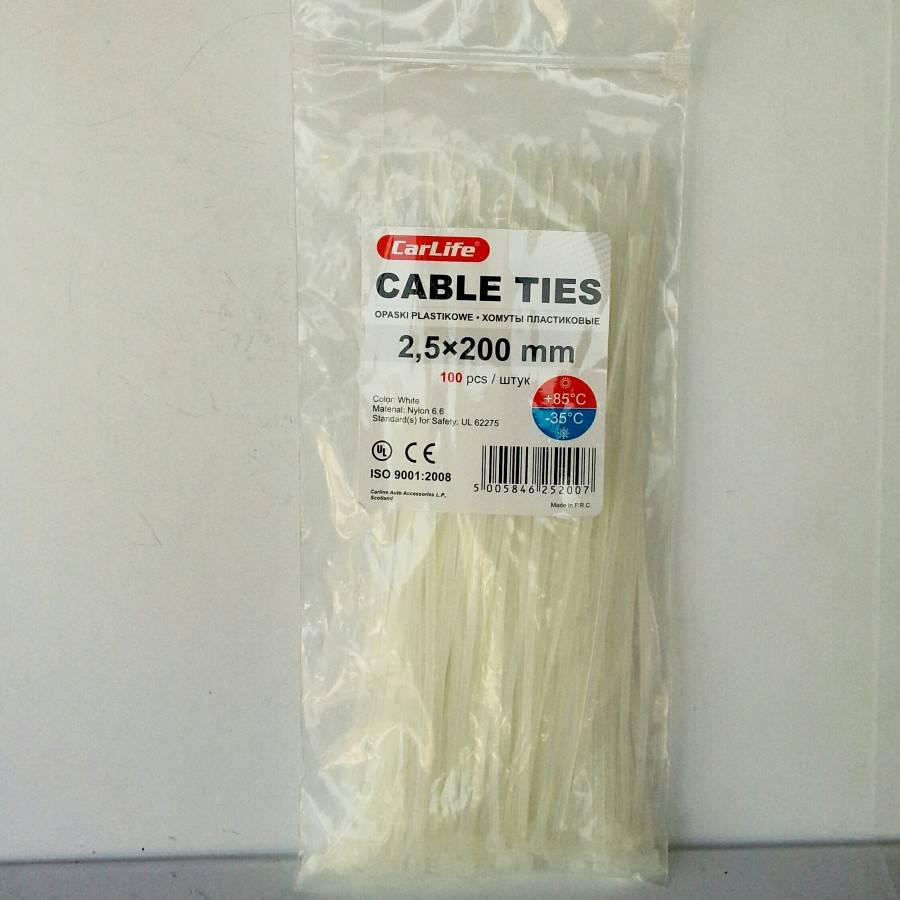

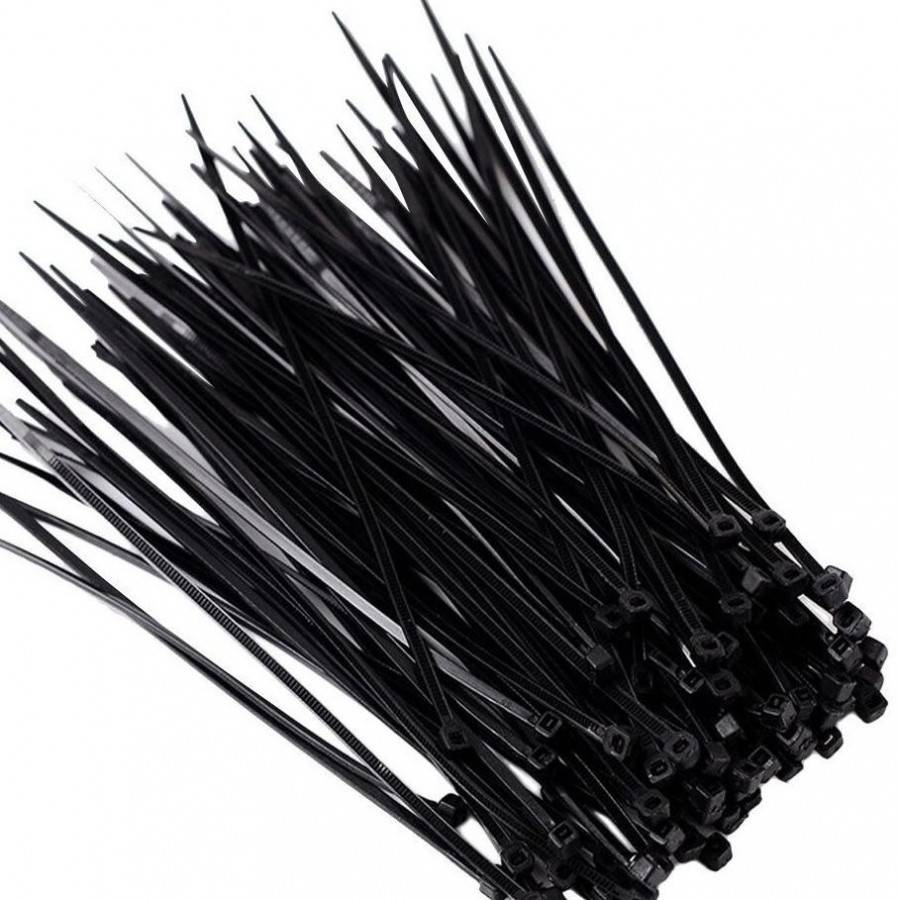

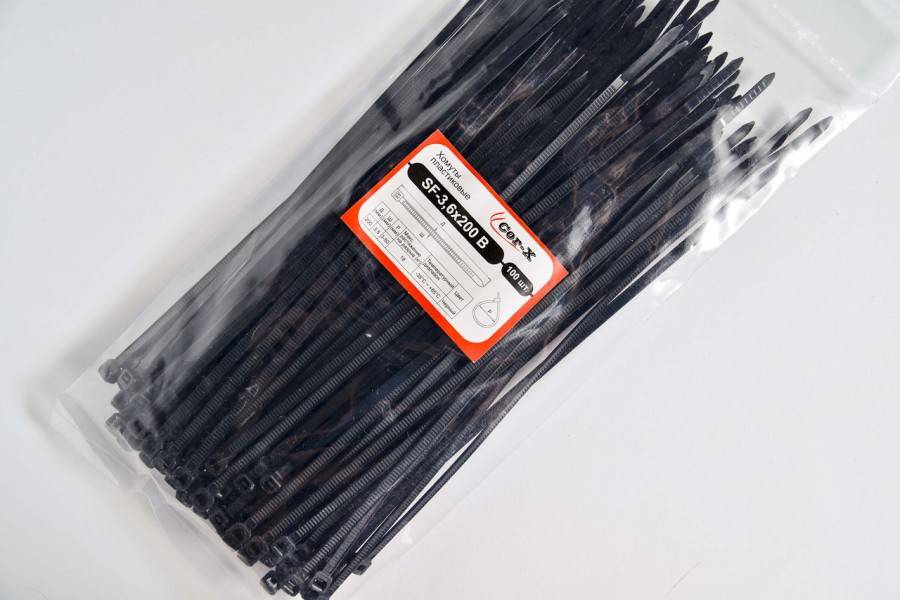

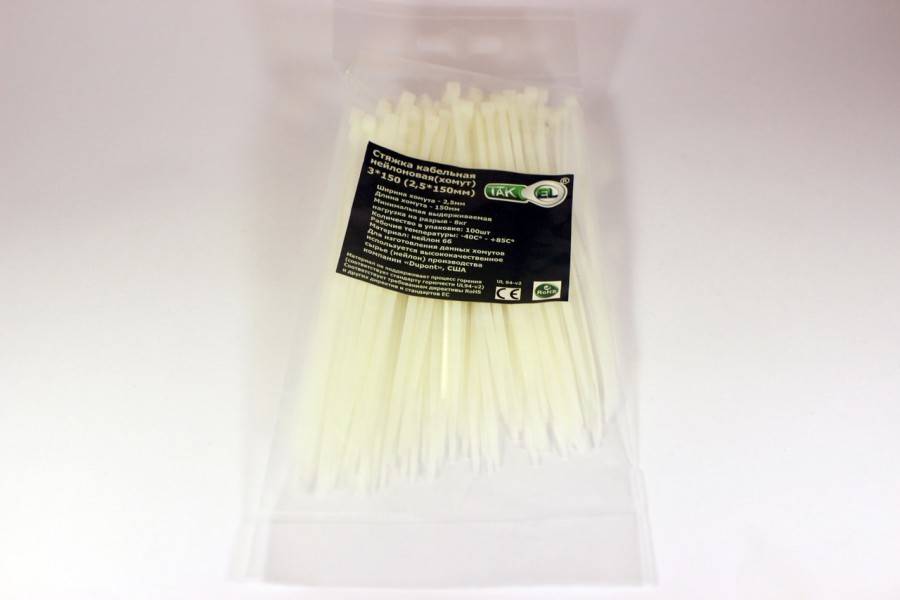

- Пластиковые. Делаются двух видов – полиамидные и полиэтиленовые. Имеют широкий диапазон рабочих температур – от -40° до +80°. Пластмассовые хомуты-стяжки для крепления проводки стоят недорого, с ними легко работать, так как они мягкие и гибкие. К минусам можно отнести ненадежность замкового соединения и сложность монтажа из-за пластичности материала. Используются только в помещении, применять на улице запрещено.
- Металлические. Создаются из нержавеющей стали, также есть модели с дополнительным ПВХ покрытием. Это самые прочные на разрыв хомуты для электропроводки. Могут работать при температурах от -80° до +500°. Негорючие, могут использоваться на улице. Недостаток – высокая стоимость.

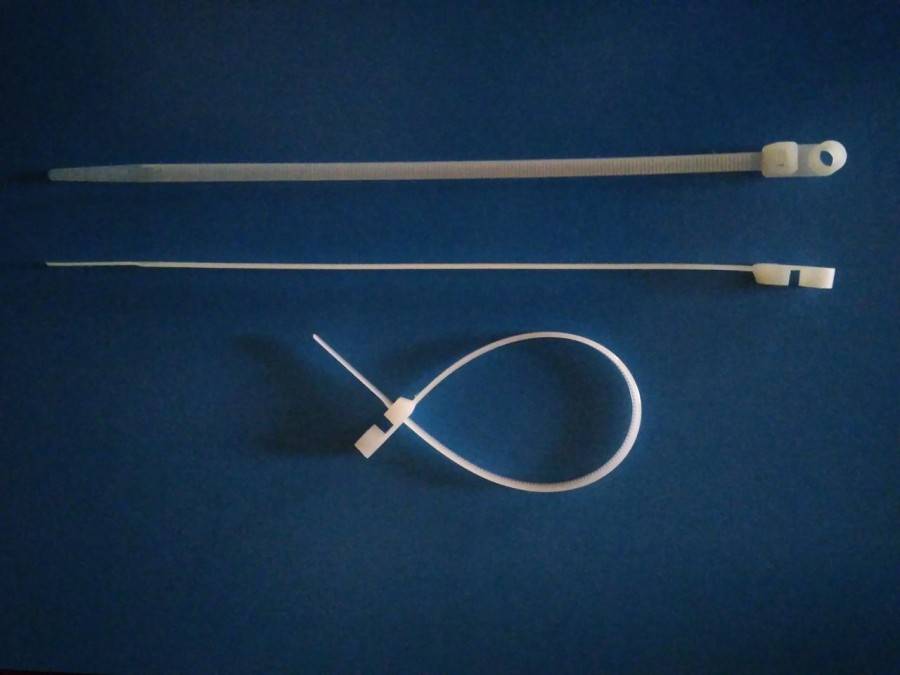

Классификация по возможности многоразового использования

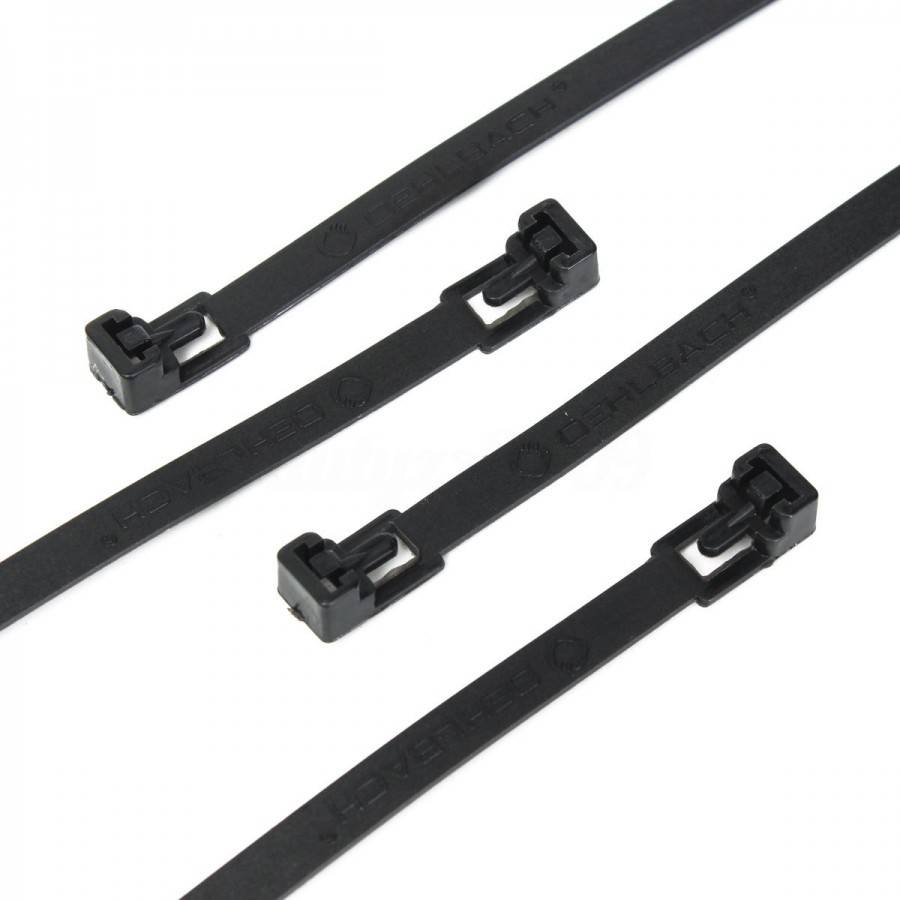

Многоразовые кабельные стяжки

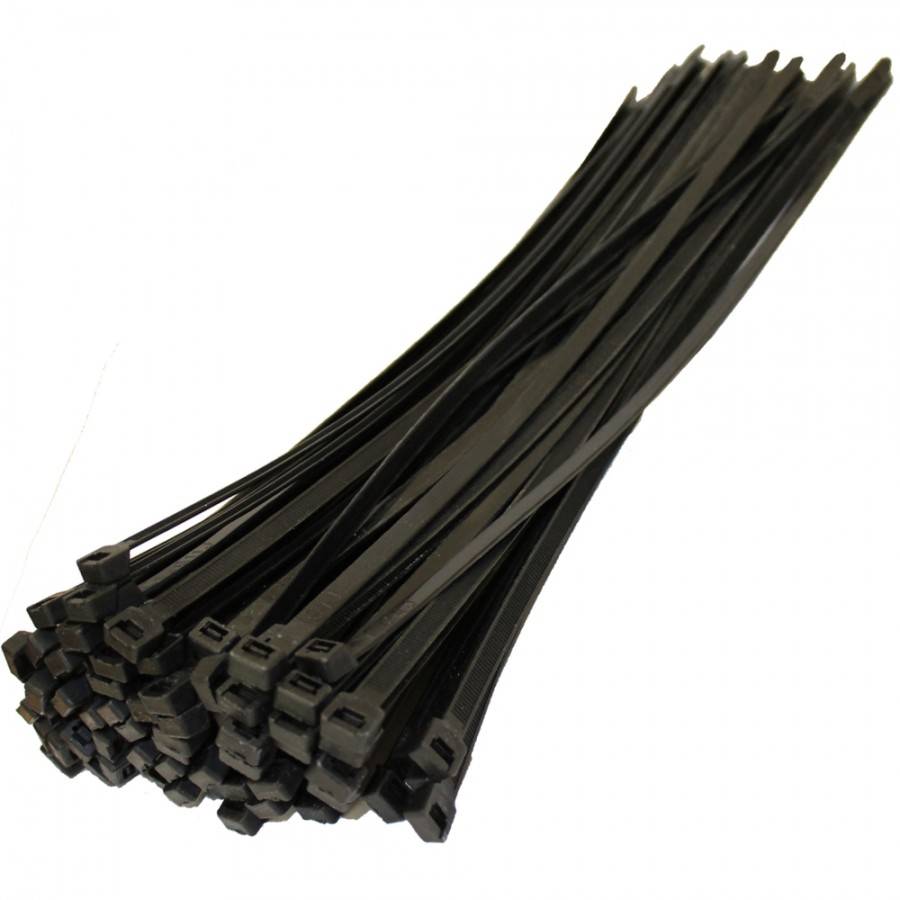

Больше всего на рынке распространены одноразовые бандажи с односторонним ходом и неразъемным замком. Но также можно приобрести универсальное многоразовое изделие. Такие хомуты для проводки имеют две проушины, благодаря которым можно соединять бандажи в цепь нужной длины. Подобные стяжки нашли свое применение не только в электромонтажных работах, но и в бытовом хозяйстве. С их помощью можно укоротить кабели, зафиксировав ненужную часть, и прикрепить их к стене. Благодаря крепежам рабочее место будет всегда аккуратным, а провода не будут мешаться под ногами.
К многоразовым изделиям относятся крепежные хомуты на липучке. Они позволяют легко и быстро зафиксировать провод и добавлять новые жгуты. Изготавливаются из нейлона или полиэтилена. Обычно такими стяжками крепятся пластиковые предметы.
Кабель каналы различных размеров
Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
- напольные;
- магистральные;
- плинтусный;
- парапетные.
Методы крепления к стенам из различных материалов
В зависимости от вида поверхности выбирается и способ крепления.
- Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
- Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
- Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).
Разрушающие факторы
- Температура от 85 градусов Цельсия разрушает нейлоновый хомут для стяжки кабелей.
- На морозе хомуты из нейлона становятся хрупкими и быстро разрушаются.
- Повышенная влага впитывается полиамидом, повышая его пластичность и уменьшая его прочность на разрыв.
- Ультрафиолет разрушает стяжки вне помещения (кроме изделий со специальными добавками).
- Кабельные хомуты не предназначены для использования в условиях постоянной вибрации, она приводит к растрескиванию материала и выходу изделия из строя.
- Превышение расчетной нагрузки приведет к разрыву.
- Материал хомутов не рассчитан на контакт с агрессивной кислотной или щелочной среды. При таком действии стяжки быстро разрушаются.
- Технология монтажа каждого типа хомута должна строго соблюдаться для сохранения свойств изделия.
- Чем толще хомут, тем выше срок его эксплуатации.
Какие крепежи можно использовать для электрической проводки?
Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

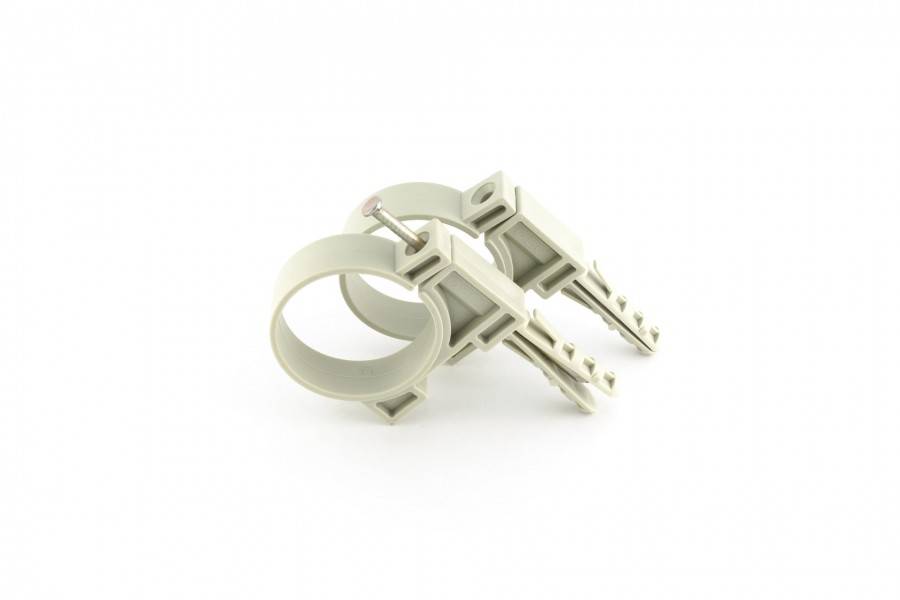

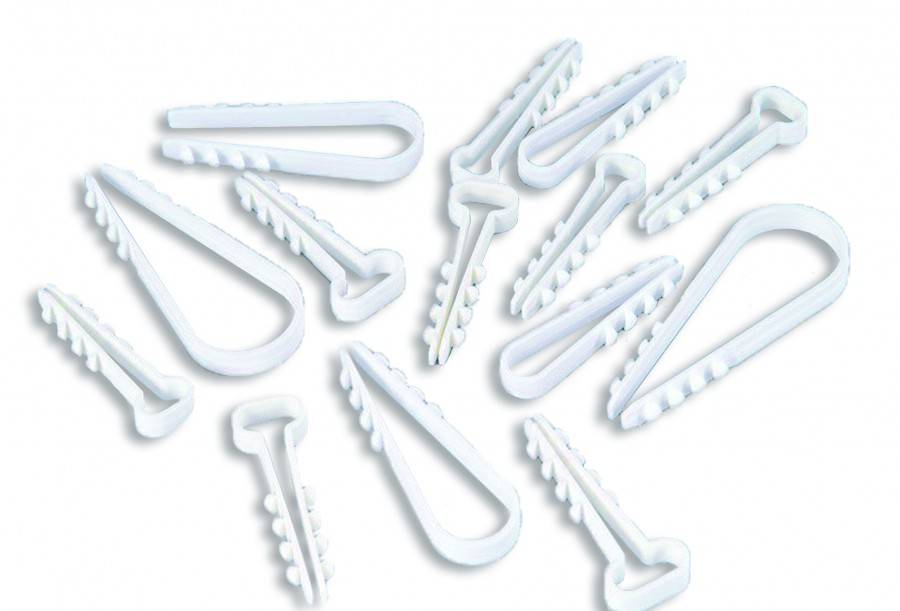

Дюбель-хомуты
Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.
Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

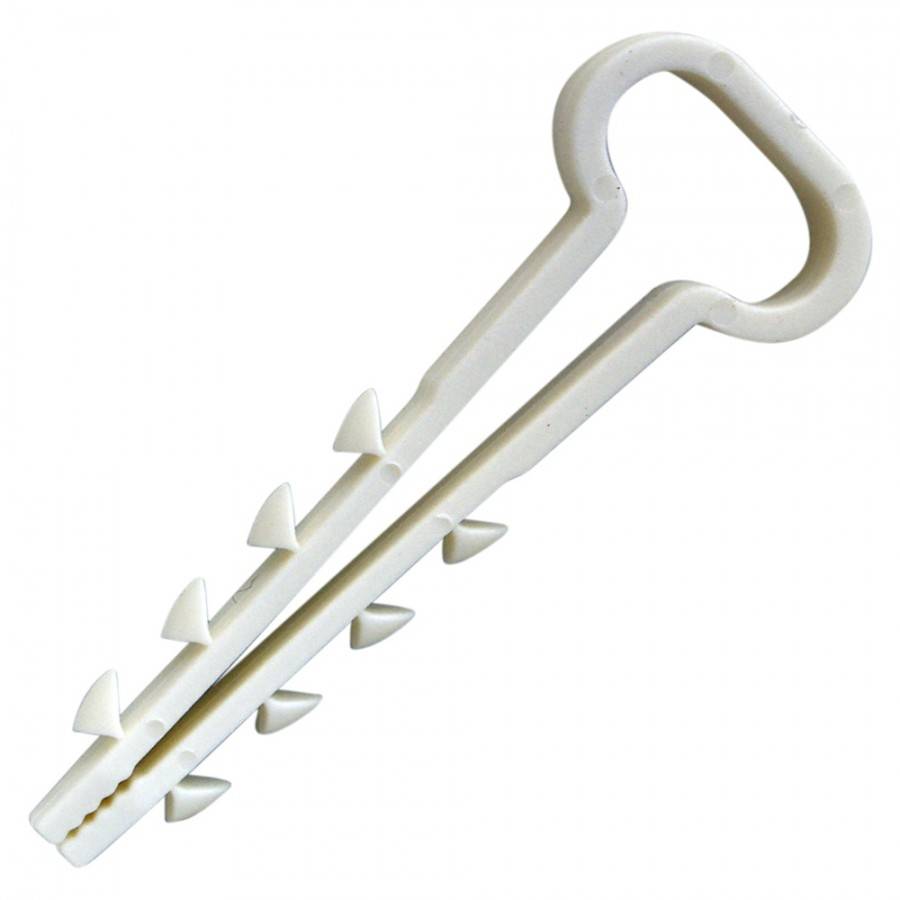

Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.
А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.
Чем отличается:
- Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
- За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.
Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки
Установочная площадка
Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена
Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.
Применение и установка
Изделия из пластика используются исключительно для крепежа проводов, а металлические дюбель-хомута применяются для надежной фиксации более тяжелых кабелей и труб, а так же при установке в плотный материал.
Установить данный крепеж весьма легко. Достаточно просверлить в указанном месте стены отверстие необходимой ширины, после чего в него вставляется дюбель-хомут. Крепеж плотно держится в отверстии благодаря большому количеству зубчиков на его концах.
Перед тем, как начать работы и купить изделие, необходимо определить, какой вес должны выдерживать крепежные элементы, а также диаметр труб и кабелей. От этих параметров напрямую зависит выбор необходимых дюбель-хомутов и их количество.
После покупки лучше сделать несколько фото дюбель-хомутов, чтобы легко докупить необходимый крепеж при его недостаче.
Крепление кабеля к тросу
Чтобы прикрепит кабель к тросу, берут либо пластиковые крепежи на основе стяжек, либо специальные металлические конструкции. У каждого варианта есть достоинства и недостатки:
- Пластик быстрее выходит из строя из-за ультрафиолета, перепадов температуры и т.д. Но крепить стяжками кабель получается очень быстро. Достаточно захлестывать линию петлями, пропускать свободный край в замок и затягивать.
- Металл служит дольше пластика. Но для установки каждого элемента придется закрутить минимум один винт.
Поскольку однозначного лидера в этой категории нет, выбор конкретного варианта – дело вкуса монтажника и заказчика.
Факторы, снижающие качество и срок работы стяжек
Различные химические вещества. Их попадание на стяжку негативно на ней скажется и может привести к её полному разрыву и невозможной эксплуатации.
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием
- Как отрегулировать температуру в холодильнике Атлант — пошаговая инструкция с фото и описанием
Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Температура. Стяжки выдерживают холодную температуру, но не горячую. Температура свыше 80 градусов с большой долей вероятности также приведёт к разрыву.
Общие правила
При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:
- Оптимальное расстояние между крепежом — 40-50 см.
- Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
Виды замков для стяжек

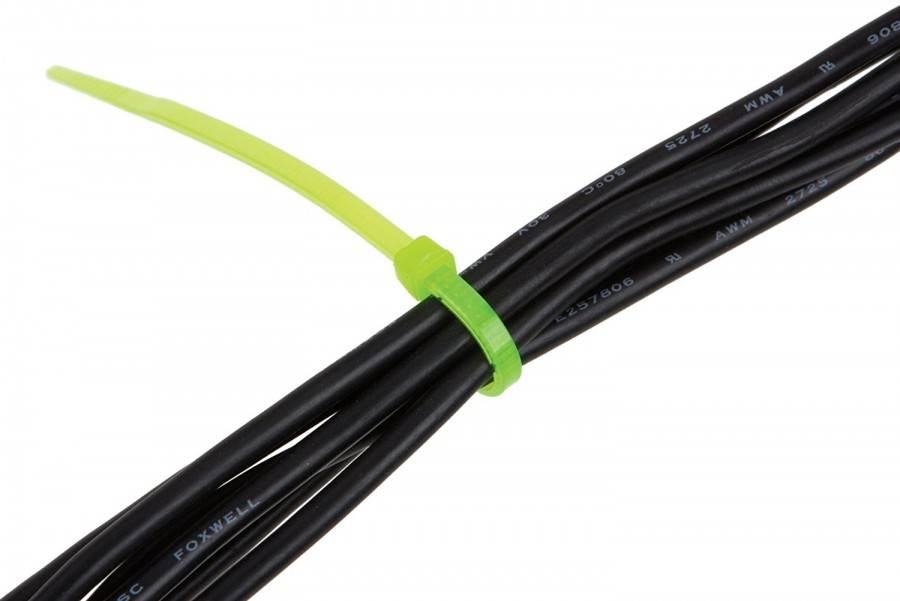

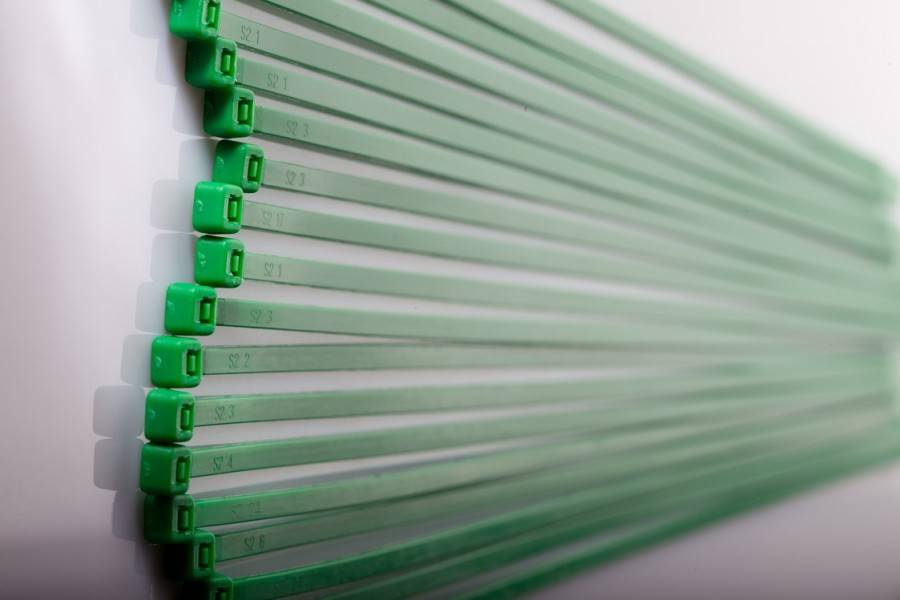

Стандартный замок кабельных стяжек
Помимо классификации по материалу стяжки можно разделить по типу замочной системы. Существующие в продаже виды замков:
- стандартные,
- с металлическим зубом,
- шариковый,
- усиленный.
Каждый из видов имеет свой принцип действия.

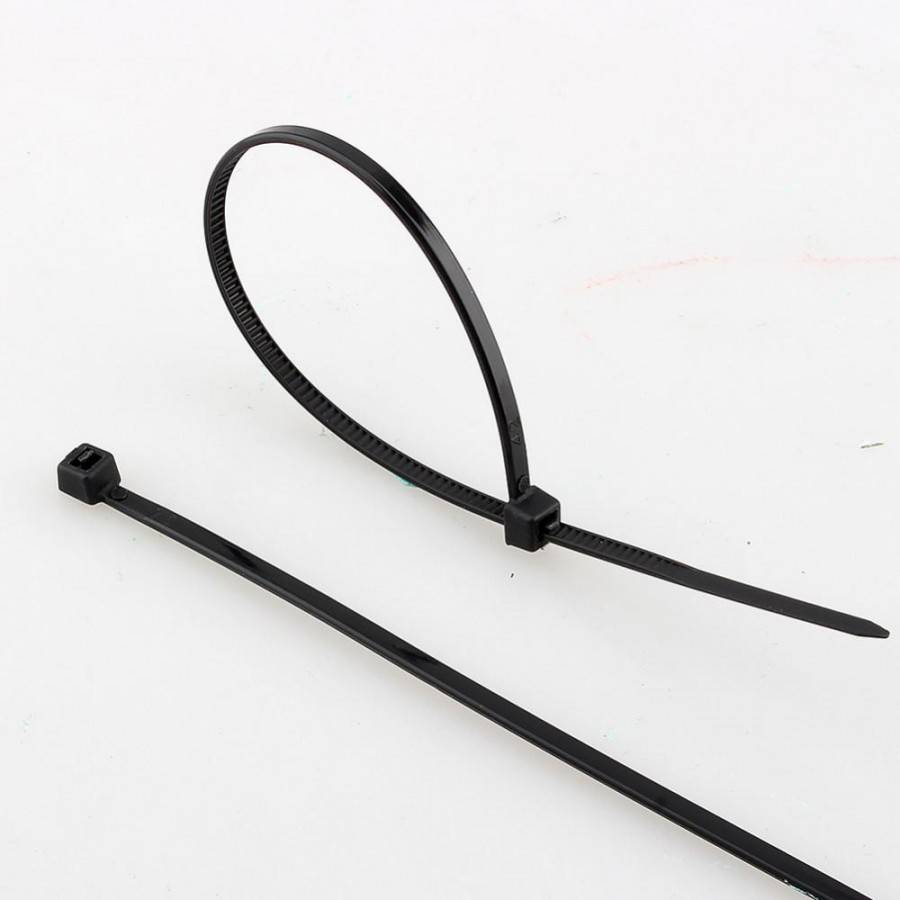

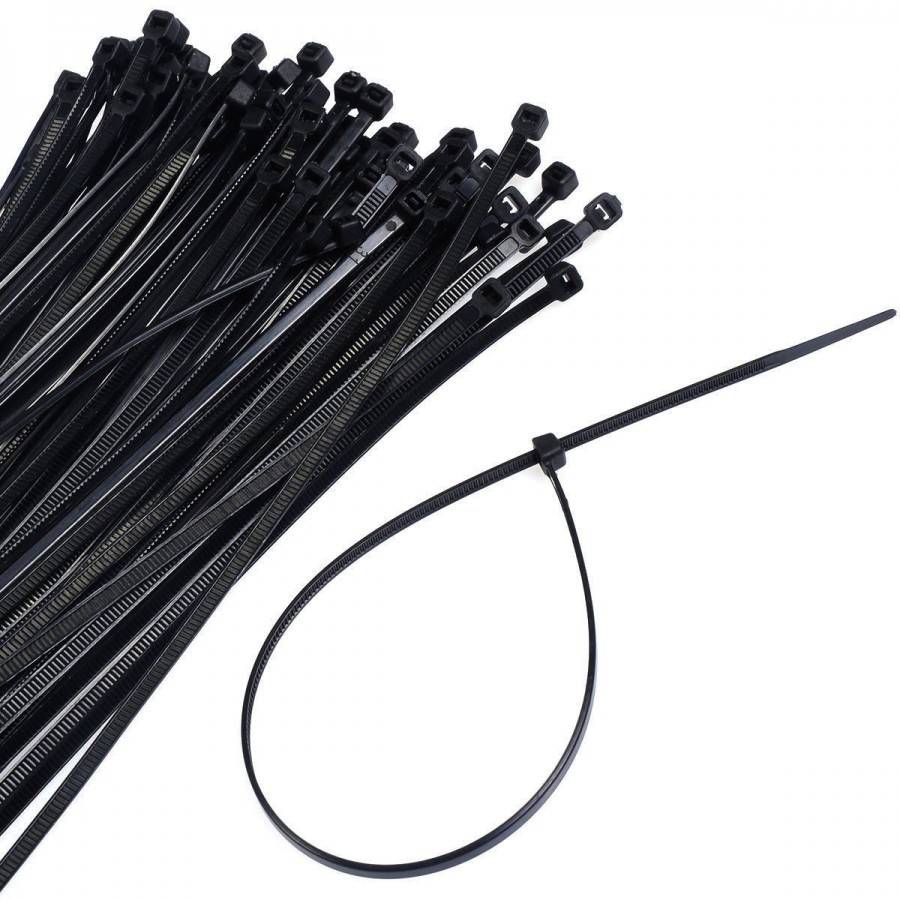

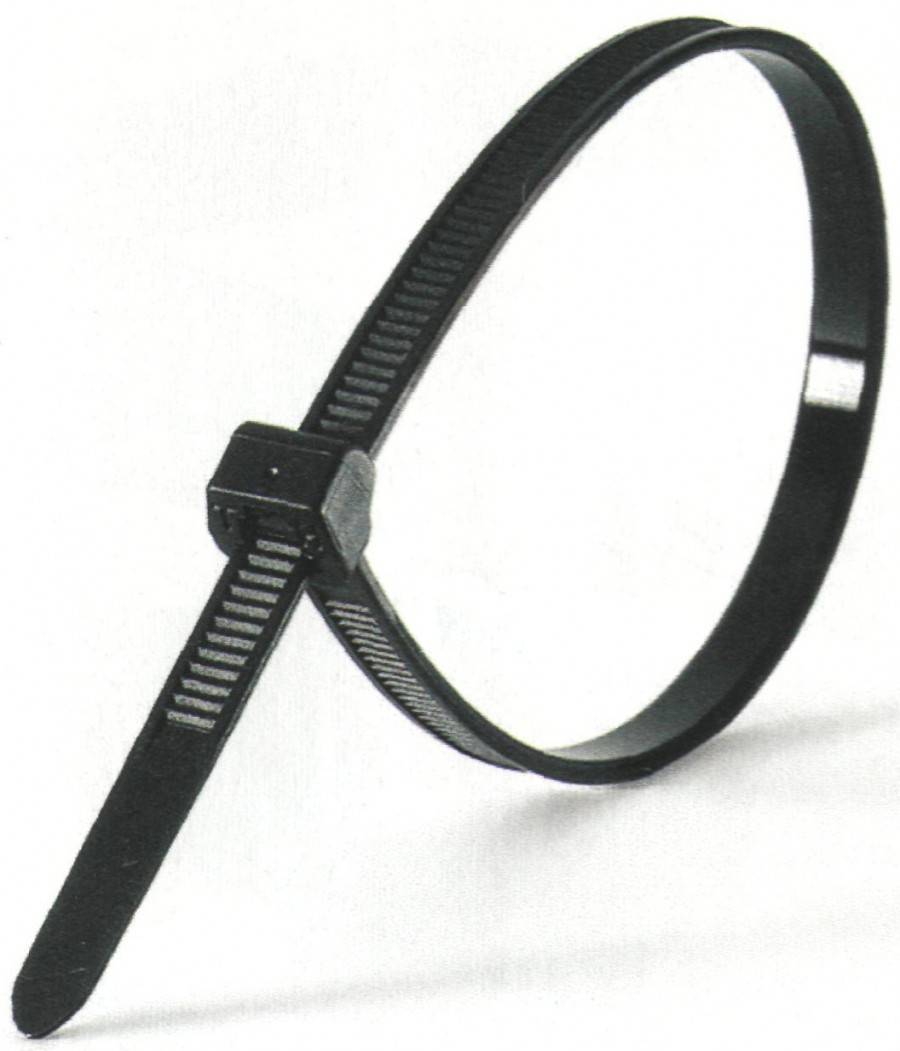

Стандартный замок
Стяжка с металлическим зубом
Представляет собой полоску, выполненную из пластика или металла. На полосе нанесены выступы пилообразной формы по внутренней стороне. На одном крае стяжки располагается замок, который выглядит как небольшая коробка с установленным в ней фиксатором. На фиксирующем механизме также нанесены пилообразные выступы, благодаря которым хомут не раскрывается.
Хомут для электропроводов нужно обмотать вокруг группы кабелей. Свободный конец проводится в замок в специальную щель. Далее стяжку нужно затянуть. Обратный ход в бандажах такого вида отсутствует.
Замок с металлическим зубом
С шариковым замком
На внутренней части замка на пластиковом бандаже вмонтирована металлическая пластина или зуб. Обычно изготавливается из нержавеющей стали. Зуб должен устанавливаться под углом 45° к полоске. Также должна быть нанесена заточка. При стягивании кабелей полоса может свободно перемещаться в замке, при попытке вытащить ее обратно зуб ее заблокирует. Затяжку следует делать плавно, чтобы точнее и надежнее стянуть провода.

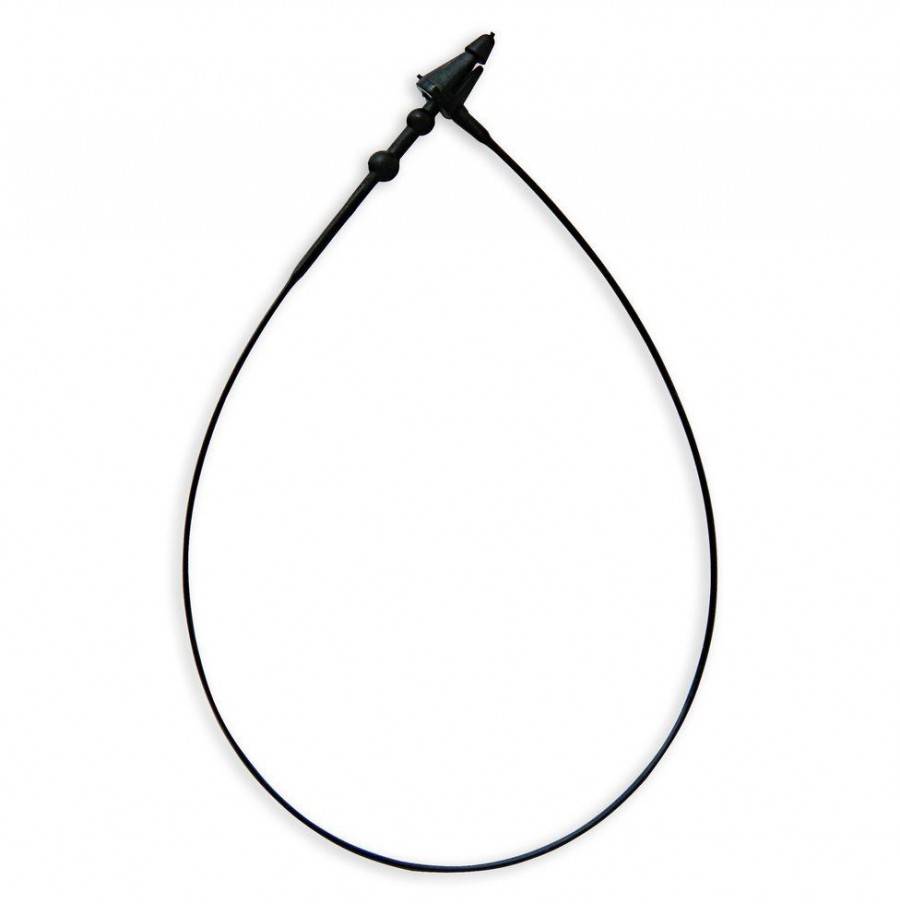

Шариковый замок
Такие виды замочных механизмов используются в металлических бандажах. Замок представляет собой металлический корпус в виде конуса, в котором располагается металлический шар. Во время затягивания шарик выталкивается в широкую часть, при попытке вытащить полосу обратно шар переходи в узкую область и блокирует ее.
Замок для усиленного хомута
Такие системы имеют пилообразные выступы, которые располагаются на внешней части нейлоновой бандажной полоски. На замке находятся зубья большого размера.
Конструкция и виды стальных стяжек
Наиболее распространенные стальные кабельные стяжки от фирмы КВТ представлены в 5-ти разновидностях:
СКС (304) и СКС-П (304)
СКС (316) и СКС-П (316)
СКВ (316)
СКЛ (316)
СКБ-П (316)
Стяжки СКС
Данные стальные стяжки имеют в своей конструкции самофиксирующийся замок шарикового типа. Он блокирует обратный ход ленты.
Если после фиксации продвинуть ленту немного вперед, то можно увидеть отпечаток который оставляет шарик в момент затяжки. Благодаря ему, обеспечивается автоматическая надежная фиксация ленты.
Даже если во внутрь замка попадет масло, шарик не соскользнет и стяжка не раскроется. Обратный ход блокируется в любом случае. Обеспечивается это шероховатой поверхностью шарика.
Замок имеет низкий профиль, который гарантирует достаточную плотность прилегания самой стяжки к поверхности изделия. Выбирая дешевые китайские экземпляры с высоким замком, нужно заранее осознавать, что щель по краям между замком и обхватываемой поверхностью может достигать нескольких миллиметров.
СКС не ржавеют и травмобезопасны. Сглаженная кромка на полотне обработана специальным образом и ею не возможно порезаться при монтаже изделия.
СКС (304) изготовлены из качественной нержавеющей стали общего назначения. Марка стали – AISI 304. Стяжки не имеют никакого защитного покрытия.
Технические характеристики стальных стяжек СКС Fortisflex (размеры, усилие на разрыв, диаметр обхвата):
Есть еще их разновидность СКС-П (304).
Как видно из аббревиатуры названия, данный вид имеет специальное полимерное покрытие. Это покрытие из полиэстера создает изолирующий слой, который защищает от гальванической коррозии между неоднородными материалами. Оно значительно продлевает срок службы.
Данное изделие может эксплуатироваться при температуре до 150 градусов.
Технические параметры СКС-П 304 (Fortisflex):
Стяжки из 304-й стали широко применяются:
при монтажных работах по укладке огнестойкого кабеля
при монтаже рекламных конструкций
при ремонте автомобилей для затяжки ленточных хомутов на пыльниках ШРУС, патрубков, реек
при прокладке телекоммуникационных систем
в химических производствах и на объектах с постоянными отрицательными температурами в условиях крайнего севера
Недостатком стяжек с замком шарикового типа является то, что их нельзя использовать повторно. Они одноразового применения.
Изготовление хомута
В случае если по каким-либо обстоятельствам приобретение хомута в специализированном магазине нереально, вопрос возможно решить посредством независимого изготовления элемента. Для этого направляться выполнить следующее:
- Нужно взять полосу оцинкованной жести нужной ширины и толщиной около 1 мм.
- Посредством гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, нужных для изготовления ушек для крепления.
- Полоса взятой ранее длины отрезается от страницы и разделяется на две части (возможно сделать цельный хомут из одной полосы).
- Заготовки загибаются до нужной формы. Работу возможно проводить как конкретно на месте, так и применяя отрезок трубы для того чтобы же диаметра в качестве макета.
- С каждой стороны взятых полуколец посредством пассатижей отгибаются ушки, нужные для крепления. В них сверлятся отверстия.
- В качестве уплотнителя возможно применять несложную резину толщиной от 3 мм.
- Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.

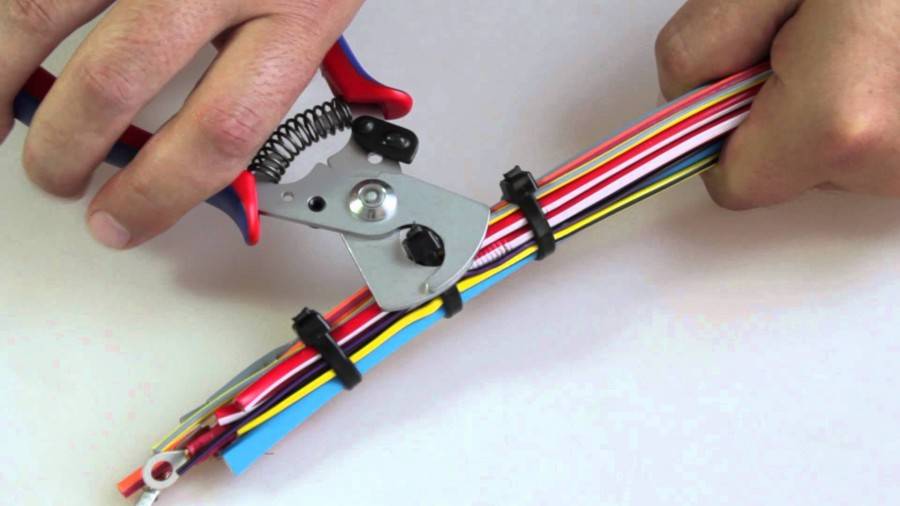

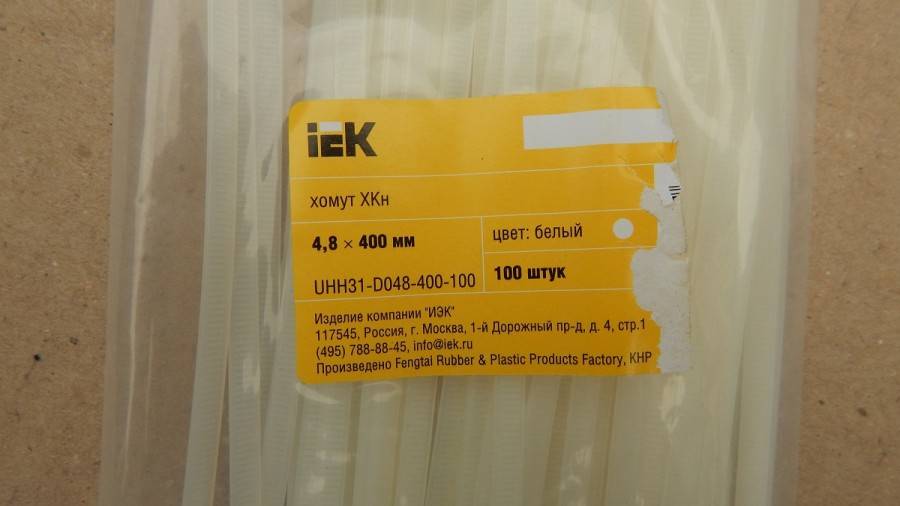

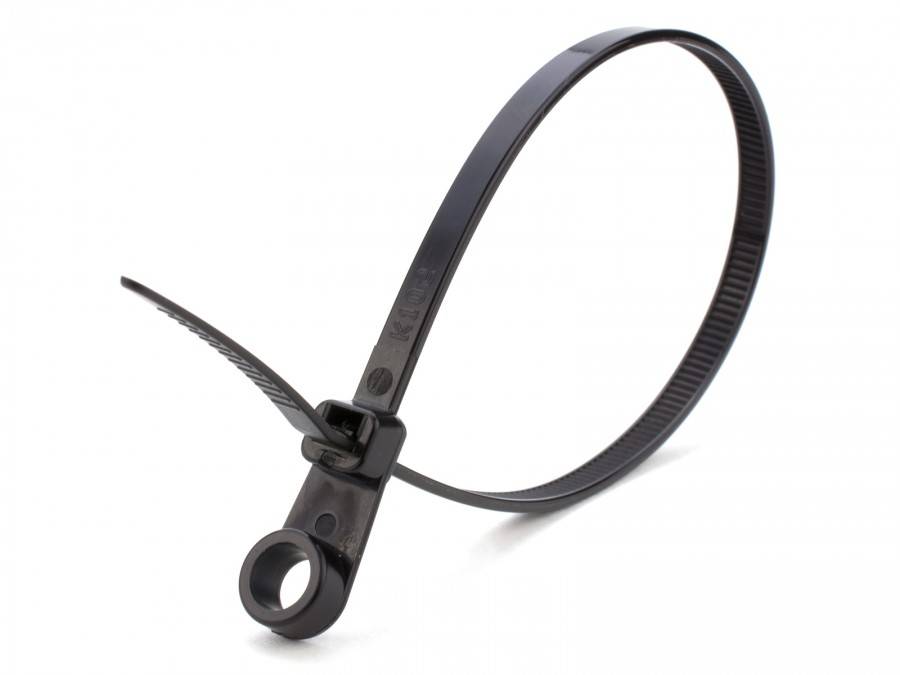

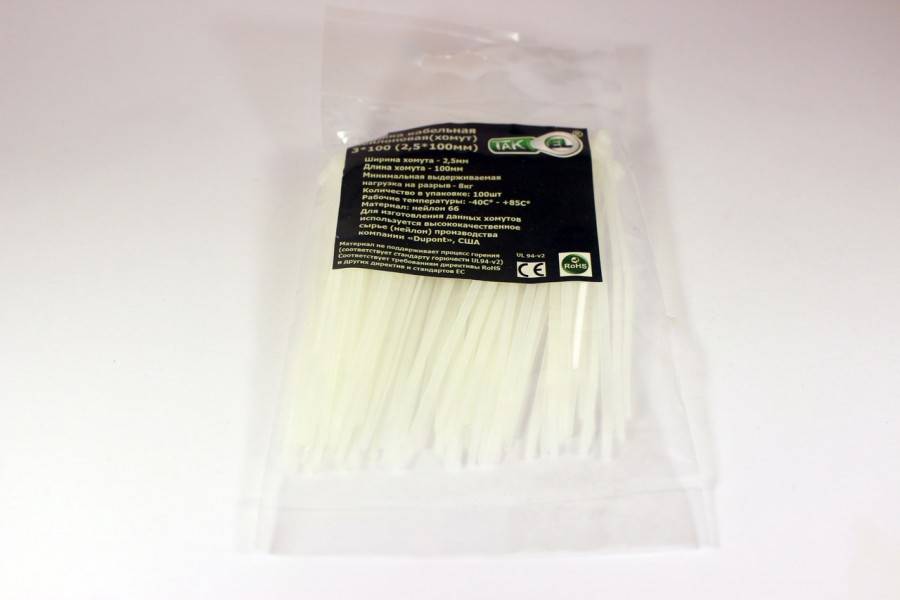

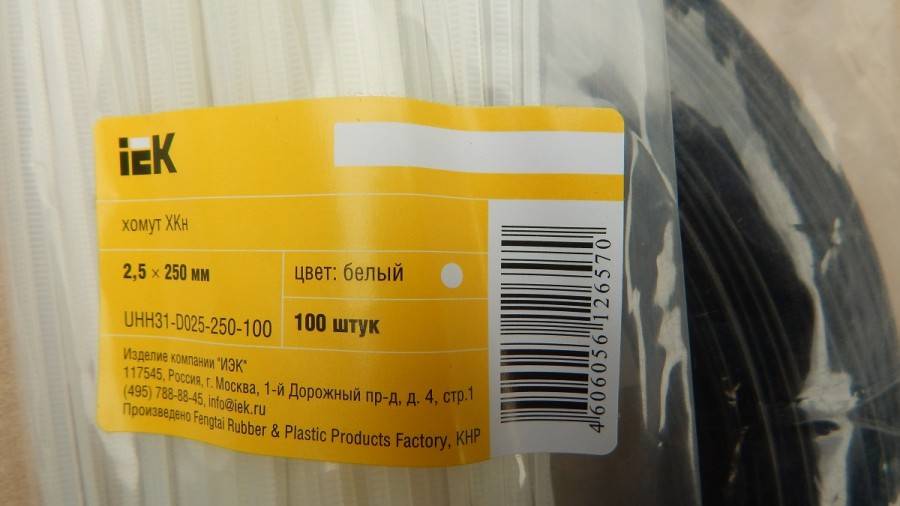

Фото лучших пластиковых хомутов
Также рекомендуем просмотреть:
- Краб система для профильных труб
- Что такое такелажная скоба
- Что такое фундаментный болт
- Зачем нужна шайба-гровер
- Дюбель-хомут для крепления кабеля
- Грузоподъемный крановый крюк
- Как выбрать зажимы для троса
- Особенности мебельных крепежей
- Шуруп глухарь по дереву
- Какое крепление для унитаза лучше выбрать
- Крепежи для деревянных конструкций
- Крепеж для пластиковых окон
- Преимущества и недостатки винтовых гвоздей
- Лучшие пластиковые дюбеля
- Как выбрать резьбовую шпильку
- Саморез со сверлом
- Как выбрать саморезы по металлу
- Как выбрать дюбеля для гипсокартона
- Самые надежные крепежи для труб
- Лучшие шурупы по бетону
- Как выбрать кронштейны для труб
- Параметры высокопрочных болтов
- Шестигранный болт
- Разновидности анкерных болтов
- Строительные гвозди
- Как использовать забивной анкер
- Как выбрать и установить клиновой анкер
- Особенности дюбель-шурупов
- Забиваемый металлический дюбель
- Что такое дюбель-гвоздь
- Как выбрать и применить химический анкер
- Кронштейн для раковины
- Виды кронштейнов и креплений для полок
- Как выбрать стальную цепь
- Выбираем кронштейн для карниза
- Кронштейны для спутниковых антенн
- Что такое строительная скоба
- Лучшие кровельные саморезы
- Распорный дюбель
- Какие бывают саморезы по дереву
- Как выбрать крепление для телевизора на стену
Способы крепления к разным поверхностям
Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:
- Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
- Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Установка дюбеля
- Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж
Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.
К бетонному столбу
К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.
Один из способов опустить кабель вдоль железобетонного столба
Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.
В металлической трубе
Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.
Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене
Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.
К тросу
Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.
Подвесы для крепления кабеля к тросу
Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.
Дюбель-хомут для крепления кабеля: характеристики
В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.
Особенности:
- Конструкция;
- Простота монтажа.
Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.
Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.
Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.
Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов
Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов
Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.
К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.
