Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
Правила, которые необходимо учитывать при установке
Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.
Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.
Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.
Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.
Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.
Цена на замену провода от столба к дому зависит от следующих факторов:
- количество, а также тип опор;
- расстояние к дому от столба;
- марка и сечение кабеля.
При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.
О том, как производится прокладка кабеля от столба к дому, показывается на видео:
Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!
Похожие материалы:
- Как провести электричество на участок
- Как заменить вводной кабель
- Как заключить договор на электроснабжение
- Как установить электрический столб
Предостережения
Подземный электрический кабель в частном доме должен быть только бронированным.
Металлические трубы для направляющих проводов не могут быть непрерывными, потому что лед, образующий во время сильного мороза, повредит провод, когда он заполнен грунтовой водой.
Провода всегда должны быть заземлены. Для этого отдельный изолированный провод припаян до брони. Другой конец соединен с заземлением в распределительном устройстве или на нейтральный зажим. В случае сбоя автоматический переключатель отключит источник питания.
Выбор правильного кабеля, наблюдая все требования к его установке, является основой для длительной и безопасной эксплуатации электрической линии.
Какой кабель прокладывать
Монтаж кабеля в земле можно сделать двумя способами:
- без какой-либо защиты (используя бронированные марки КЛ)
- в трубах или специальной гофре
Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.
Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.
Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.Ошибка №1Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.
То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.
Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.
По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.
Какие кабели использовать
Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

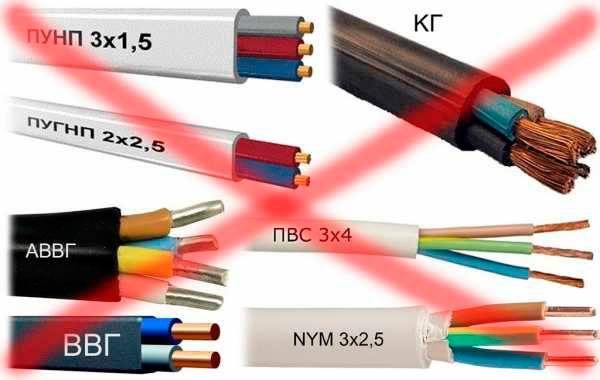

Не предназначенные для подземной укладки кабели нельзя использовать
Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.
Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.
Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше
Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д

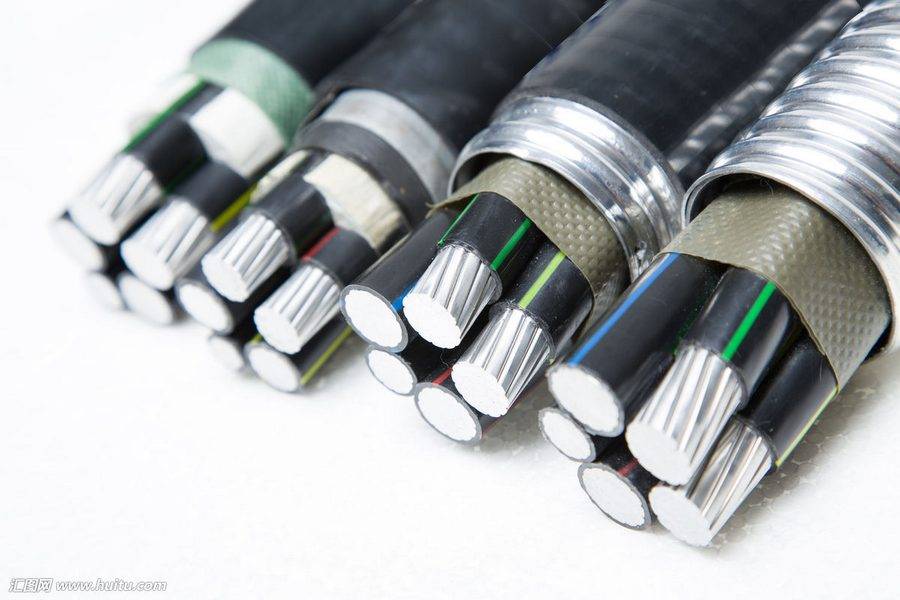

Бронированный кабель имеет три оболочки, обычный — одну
В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Устройство и материал
Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.
Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.
По конструкции кабельная продукция бывает:
- одножильная (однопроволочная);
- многожильная (многопроволочная).
Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.
Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.
Сечение кабеля
Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.
Толщина изоляции и оболочки
Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.
Выбор и монтаж кабеля необходимо доверять профессионалам.
Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.
Маркировка кабеля
Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:
- марку провода;
- наименование предприятия-изготовителя;
- дату выпуска;
- количество жил и их сечение;
- величину напряжения.
Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.
Цвета жил
Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.
Цвета проводов в электрике регламентированы нормативными документами.
Ввод кабеля в дом. Подвод электрики по воздуху
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
Способы установки стойки для воздушного ввода электричества в дом
- От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Рытье траншеи под кабель – расстояния и размеры
Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?
Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.
Необходимо выдержать определенное расстояние в 60см.
После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.
Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.
Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.
Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.
Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.
Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.
Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?
Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.
Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.
Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.
Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.
Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.
Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.
Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.
Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.
Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.
А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:
вводного кабеля
кабеля на видеодомофон
уличного освещения
питание автоматики откатных ворот
Как производится ввод электроэнергии в дом по воздуху
Подвод кабеля в дом
Вводить электролинию в жилое здание по воздуху можно двумя способами:
- Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
- Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.
При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.
Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.
Подсыпка траншеи песком
Ошибка №5Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.
Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.
Ошибка №6Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.
Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.
Фракция отдельных элементов после просеивания должна быть не более 5мм. А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.
Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.
Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.
А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.
Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.
Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.
Требования к электромонтажным работам
Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, “Единые технические указания по выбору и применению электрических кабелей” и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В
Выделим самое важное:
Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.

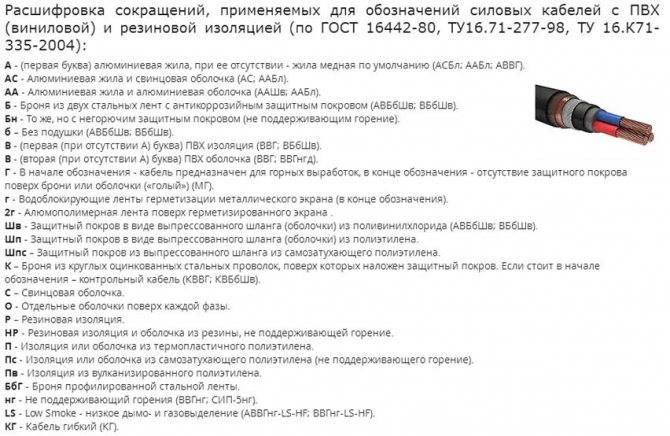

Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ
В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».
Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.
Защита кабельной укладки
Стандартная глубина раскопок составляет 90 см, толщина песчаной подушки до 20 см. Кабель располагается без напряжения, волнистым образом и всегда ниже температуры глазури. Затем он покрыт 30 см со слоем песка и земли, а предупреждающая лента расположена.
Если почва восприимчива к сдвигам, недостаточно замкнута, пропитанная грунтовой водой, должна быть установлена дополнительная безопасность. Кабельный канал изготовлен из бетонных блоков или влагоустойчивых кирпича. Кабель помещается в лоток и покрыт бетонной пластиной. Железобетонный монолитный канал изготовлен на жуткому подложке и покрыт армированными панелями.
Чувствуете разницу? 570 рублей и 67 000 рублей!
В общем, с 2017 года электроснабжение загородного дома ведется в порядке подключения по льготной цене и по тарифной. В моем случае расчет был произведен по тарифной ставке и составил 67 000 рублей, тогда, как по льготной он бы был равен 570 рублям.
Спрашиваю – Почему?
Оказывается что льготным тарифом субъект права т.е. гражданин РФ может воспользоваться один раз в три года. Услышав это, я вспомнил, что совсем недавно давал доверенность по оформлению и продаже принадлежащего мне земельного участка и недостроенного дома. И как оказалось, действующие от моего имени доверенные лица оформили подобный договор на подключение к электрическим сетям как раз по льготной стоимости.
Что делать?
Ждать три, а точнее два с половиной года не вариант. И тут нашлось такое решение.
Ну а потом уже все аналогичные документы собрали на жену и по новой в электросети. Спустя месяц подписали договор и технические условия на подключение к электрическим сетям и оплатили госпошлину от имени супруги на 570 рублей. Теперь оставалось ждать действий от электросетевой компании по установке электрической опоры (столба) рядом с моим участком и подведения сип кабеля.
Нормы подведения кабеля
Кстати!
Спустя месяц позвонил в электросети узнать по планируемым работам. Сказали, что в ноябре делать ничего не будут, а на тот момент шел как раз ноябрь месяц. Теперь до весны. Ну ладно, подождем весны. Но, в феврале от электросетевой компании приходит письмо от якобы неоплаченной квитанции.
Звоню им, говорю об оплате еще осенью, а они мне выдают «У нас сменились реквизиты, платите по новым». В общем сплошные приключения. Ну да ладно, оплатили по новой. Можно было сделать возврат ранее уплаченных денег, но уже просто не было никакого желания туда ехать.
В апреле установили мне сетевую опору (столб) повесили кабель. С одним местным электриком договорился за 2000 рублей об установке счетчика и подключения к кабелю.
После установки щитка привез специалиста из электросети для опломбировки. Далее поехал в энергосбытовую компанию для открытия лицевого счета. В общем накатался я немало, нервов также потратил уйму, но задачу выполнил.
Электрический щиток вводного кабеля
В моем случае по затратам получилось следующая картина:
Выбор кабеля для подземного ввода электричества
Ввод электричества может выполняться 2 путями: воздушным или подземным.
Воздушный вариант недорог в исполнении, однако основная часть кабеля при этом остается на виду. При прокладке под землей снижается вероятность повреждения проводов. Такой метод надежней, но и дороже.
Кабель для прокладки в земле выбирают с учетом количества потребителей и условий эксплуатации. Берут именно кабель, то есть линию, состоящую из нескольких проводников с собственной изоляцией и защитной оболочкой.
Для прокладки под землей требуется вариант с бронированной оболочкой из металлической ленты. Хотя прочность такой оболочки высокая, бронекабель рекомендуют укладывать в пластиковой гофре или асбестовых трубах, чтобы снизить вероятность повреждений.
Чаще всего применяют кабели типа АВБбШв и ВБбШв.
- АВБбШв – бронированный кабель для прокладки в земле с алюминиевыми проводами в изоляции ПВХ. Бронированная оболочка изготовлена из оцинкованной стали, внешняя – из поливинилхлорида. Жилы могут быть цельными или представлять собой скрутку из проводов меньшего диаметра. Кабель применяют для сетей с напряжением до 3 кВт. Стандартный срок эксплуатации – 30 лет.
- ВБбШв – имеет сходную конструкцию, но вместо алюминиевых проводов используются медные. Такой вариант чаще применяют для наружной проводки по бетонным ограждениям и стенам.
Как рассчитать сечение
Подбирать сечение кабеля «на глаз» нельзя, так как проводнику присуще некоторое сопротивление. Ток, проходя по проводу, нагревает его. Чем меньше площадь поперечного сечения кабеля, тем выше его сопротивление. Соответственно, тем сильнее нагревается проводник и тем быстрее выйдет из строя.
Рассчитывают кабель по мощности.
Определяют суммарную мощность всех используемых приборов и тип напряжения – на 220 В или 350 В.
Выбирают силовой кабель – с медными или с алюминиевыми жилами, а также тип проводки – закрытый или открытый.
Суммируют мощность всех аппаратов с учетом возможности одновременного включения. То есть складывают все мощности и умножают на коэффициент сопротивления. Последний рассчитывают так:
- 1 прибор включен – коэффициент равно 1;
- 3–4 прибора – 0,8;
- 5–6 – 0,74;
- более 6 – 0,7.
Умножают результат на коэффициент запаса – 1,15–1,2. Он учитывает возможность включения новых аппаратов.
Можно рассчитать сечение иначе, например, по длине, если владелец точно определил, сколько метров проводки ему требуется. В этом случае вычисляют номинальную силу тока по формуле:
- I = (P ·Кс) / (U · cos ϕ);
- P – суммарная мощность всех приборов;
- K – коэффициент одновременного включения равный 0,75;
- U – 220 В.
Затем рассчитывают сечение проводки по формуле:
R = ρ · LS.
Учитывают потерю напряжения по длине – R = dU/I, и определяют минимальное сечение кабеля. Так как используются многожильные провода, результат делят на число жил, и по этому показателю выбирают в таблице вариант, наиболее близкий.
Кабели для прокладки в земле
При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю
Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:
- Спрессованная бумага со специальной пропиткой.
- Полиэтилен.
- Поливинилхлорид.
Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.
Подземный (траншейный) ввод электричества
Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.
Ввод электричества в деревянный дом через траншею
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.
Способ провода элекропроводки через наружную деревянную стену
При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.
Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.
