Ленточный фундамент — оптимальный вариант
Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:
- обеспечивает высокую устойчивость здания любого веса;
- универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
- обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.
Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

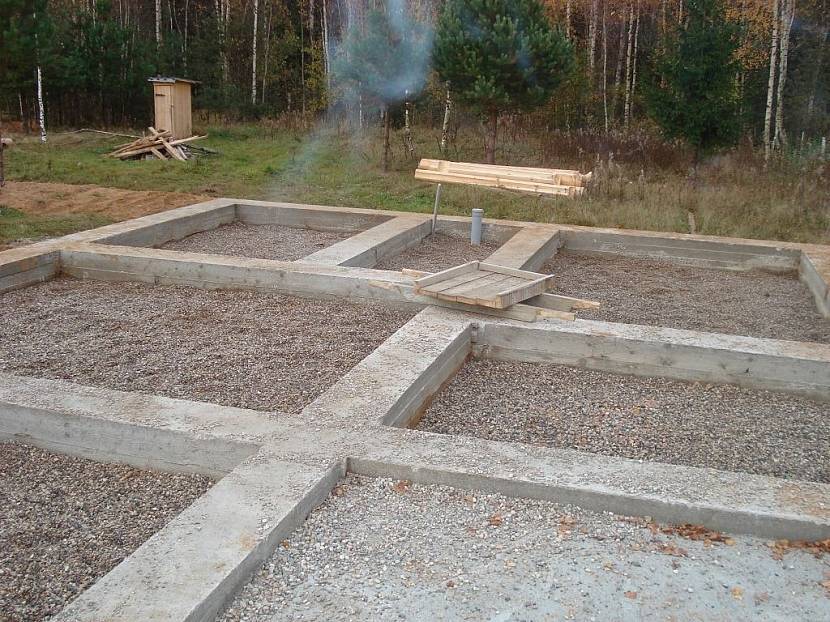

Готовый мелкозаглубленный ленточный фундаментИсточник dachnaya-zhizn.ru
Типичные ошибки при строительстве фундамента
Следует также учесть, что при устройстве фундаментов часто допускают ошибки, которые встречаются так часто, что их можно назвать типичными. Причем делают их не только малоопытные строители, но, к сожалению, и «профессионалы», которым вы доверили сооружение фундамента. Одна из них — неверный расчет несущей способности грунта. Другая распространенная ошибка — это установка фундамента на неуплотненную основу.
Еще одна типичная ошибка заключается в недостаточном заглублении фрагментов фундамента, расположенных под внутренней частью дома. Иногда грунт промерзает под всем основанием, пучится, и в итоге полы и перегородки разрушаются.
Нередко при расчете фундамента не принимаются во внимание избытки не только атмосферной, но и почвенной влаги. Это чревато затоплением подвалов и прочими неприятностями
Недостаточно внимания уделяется отведению воды от фундамента, например с помощью эффективной дренажной системы. Кстати, гидроизоляция фундамента также необходима. И она бывает разная: если грунт песчаный и сухой, достаточно самой обыкновенной защиты фундамента от влаги. Если же грунтовые воды подходят слишком близко к поверхности, то надежная и, как следствие, недешевая гидроизоляция обязательна.
Ошибки также допускаются в ходе работ по замесу и заливке бетона. Если есть такая возможность, лучше использовать бетон заводского изготовления. Он более качественный, так как на предприятии обеспечивается контроль за всеми технологическими процессами.
Пошаговая инструкция по монтажу
Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.
От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.
Подготовка траншеи
Рытье траншеи производится по обычной для ленточного фундамента технологии.
Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.
Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.
Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.
Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.
Подушка под основание
Песчаная подушка необходима для коррекции дна траншеи.
Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.
Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).
Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.
Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.
Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.
Укладка блоков
Монтаж блоков производится в два приема:
- Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
- Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.
ВАЖНО!
Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.
Завершающие этапы работы
После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.
Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.
После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.
Плитный и ленточный фундаменты для каменных домов
Здания, изготовленные из кирпича, бетона или строительных блоков, требуют наличия крепкого фундамента, потому что обладают внушительным весом и полностью лишены пластичности, которая хоть и малой степени, но присуща деревянным домам. Малейшая подвижка основания может привести к образованию трещин в стенах и перекрытиях. Поэтому лучшим вариантом станет плитный или заглубленный ленточный фундамент.

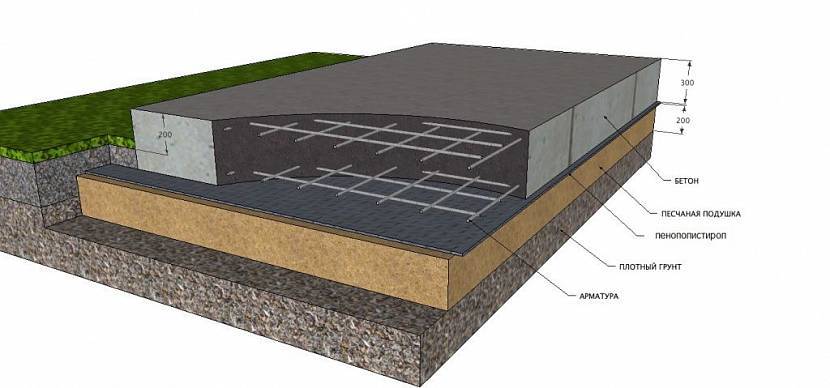

Многослойный плитный фундаментИсточник garazhov.ru
Плитное основание представляет собой многоуровневую конструкцию, которая укладывается в заранее прорытую яму, немного превышающую размерами строящееся здание. Плитный фундамент для дома состоит из следующих слоев:
- подушка из щебня;
- слой песка;
- гидроизоляция;
- армированная бетонная плита;
- второй слой гидроизоляции;
- утепление.
Подобный вид основания позволяет выдержать большой вес здания и обеспечивает неподвижную опору на пучинистых грунтах.
Ленточный фундамент глубокого заложения монтируется на глубине более метра, чтобы оказаться ниже уровня промерзания почвы. В зависимости от региона и среднегодовой температуры это значение может меняться. Ленточный вид основания выполняет двойную функцию, помимо обеспечения надежной поддержки каменных стен, он позволяет обустроить подвальное помещение, но в таком случае понадобится потратиться на гидроизоляцию и утепление.
Глубокозаглубленный ленточный фундаментИсточник nauka-i-religia.ru
Виды фундаментных блоков
Существует несколько разновидностей фундаментных блоков, которые можно разделить на группы по различным признакам.
Используется разный материал изготовления:
- Керамзитобетон. Блоки имеют высокие теплосберегающие способности, меньший вес и относительно низкую стоимость. В маркировку добавлена буква Л, обозначающая «легкий».
- Железобетон. Основной материал для фундаментных блоков. Используется цемент разных марок, от М100 до М200. Чем выше марка, тем плотнее и тяжелее бетон. Блоки маркируются буквой Т, что обозначает «тяжелый» и полностью соответствует действительности.
- Силикатный бетон, обладающий повышенной прочностью. Блоки маркируются буквой С — «средний». При высокой прочности, силикатный бетон обладает повышенной гигроскопичностью, что значительно затрудняет гидроизоляцию материала. Отмечены частые случаи разрушения таких блоков, поэтому для строительства фундамента их больше не применяют.
Существуют блоки разной формы:
- Цилиндрические. Служат для создания колонн, опор или столбов для основания.Маркируются буквой Ф.
- Трапециевидные. Имеют основание большей площади, чем верхняя плоскость. Используются в качестве опорной подушки для ленты. Маркируются буквами ФЛ.
- Блоки ФБС. Они имеют прямоугольную форму как в сечении, так и боковой поверхности. Торцы имеют углубления для соединения между собой или монтажа вертикальных элементов (при необходимости). Используются для сборки основного тела ленты, отличаются высокой скоростью строительства.
- Пустотелые блоки. Лента, собранная из них, является несъемной опалубкой, в которую заливается бетон, в результате чего образуется монолитное основание высокой прочности. Преимуществом таких конструкций является значительное увеличение скорости строительства по сравнению с обычной монолитной отливкой.
- Балки. Они маркируются буквами БФ, используются для создания технологических или конструкционных проемов ленты (например, при строительстве подвалов, бункеров и т.д.).
Маркировка блоков содержит буквы, обозначающие форму, и цифры, которые означают размеры.
Например, ФБС 24-3-6 — это фундаментный блок прямоугольной формы, длиной 2,4 м, шириной 0,3 м и высотой 0,6 м. Или: ФЛ 6-12-3— это трапециевидная подушка длиной 0,6 м, шириной 1,2 м и высотой 0,3 м.
Размеров фундаментных блоков довольно много. Самые маленькие похожи на шлакоблоки — размер составляет 0,4:0,2:0,2.
Но большинство брикетов намного больше, так как с возрастанием размера увеличивается скорость сборки и повышается прочность и устойчивость к внешним воздействиям.
Плитный фундамент под деревянное строение
Плавающий фундамент, устойчивый к деформации, может обеспечить армированная железобетонная плита под всю площадь постройки. Глубина залегания сплошного основания будет зависеть от веса коттеджа.
Технология монтажа плиточной конструкции похожа на предыдущий вариант. Только вместо траншеи копают котлован. В готовую яму засыпают гравий, песок и укладывают слой гидроизоляции. Затем устанавливают готовую плиту или заливают монолит на армированный каркас.
Ленточный заглубленный фундамент
К преимуществам такой конструкции относятся:
- надежность;
- срок службы до 150 лет;
- устойчивость на сложных, движущихся грунтах.
Недостатками плиточного основания можно считать:
Функции строительной конструкции
Фундамент – основание здания, на которое распределяется вес всех его составляющих
Фундамент – это основание, на котором размещают главную часть постройки — ограждающие, несущие и межкомнатные стены, опоры мостов, эстакады.
Под капитальные сооружения обустраивают фундаментальные основания, которые выполняют следующие задачи:
- Распределить вес постройки равномерно по поверхности площадки. Не дать более массивным частям просесть сильнее лёгких.
- Создать для стен ровное горизонтальное основание.
- Исключить попадание в подвал или технический этаж влаги.
- Сохранить часть тепла от утечки в землю.
- Предотвратить смещение на тяжёлых пучинистых грунтах.
- Защитить постройки от разрушения в сейсмически активных районах.
Виды фундаментов
Существуют разные виды схем в зависимости от способа их укладки и материалов:
- ленточный;
- монолитный;
- столбчатый;
- свайный;
- винтовой;
- плитный.
Часть основы, которая находится над землей, называется обрезом. На ней монтируются надземные части и сооружения. Часть тела над землей – его подошва. Пласты грунта под ней – основание. Вид основы стоит выбирать в зависимости от свойств грунта и температурных режимов данной местности. Также на выбор схемы укладки основы влияет вес стен и перекрытия. Технология устройства фундаментов имеет множество особенностей в зависимости от выбранного вида основания.
Устройство и технология монтажа своими руками
Так как мелкозаглубленный фундамент бывает 3 типов, рекомендуется подробнее ознакомиться с нюансами монтажа каждого из них.
Ленточный
Для начала составляют план на листе бумаге, а затем приступают к строительству:
- Подготавливают площадь – очищают поверхность от растительности и выравнивают ее.
- Далее делают разметку с помощью колышек и веревки. Необходимо помнить, что для ленточных конструкций контуров при разметке должно быть два.
- Вырывают траншею по размеченным линиям и проверяют горизонт по уровню.
- Далее на дно укладывают песок и щебень, утрамбовывая каждый слой.
- По бокам траншеи устанавливают деревянную опалубку из досок.
- Делают поперечные распорки, прокладывают изнутри материалами для гидроизоляции.
- На следующем этапе фундамент армируют с помощью прутьев и готовят бетонную смесь.
- Опалубку заливают составом в течение 1 дня.
- Верхний слой накрывают полиэтиленом и дожидаются полного высыхания.
Как правильно сделать мелкозаглубленный ленточный фундамент узнайте из видео ниже:
Плитный
Здесь действуют по такой схеме:
- Делают чертеж.
- По углам на участке вбивают стержни и обвязывают их капроновым шнуром.
- Вырывают котлован и устанавливают опалубку.
- Фиксируют опалубку снаружи подпорками.
- На дно укладывают геотекстиль и делают насыпь из песка и щебня (какой геотекстиль использовать?).
- Утепляют полистиролом и гидроизолируют рубероидом.
- Производят армирование для дополнительного укрепления.
- В готовый котлован заливают бетон и выжидают 2 недели до полного застывания и высыхания.
Из видео узнаете, как сделать мелкозаглубленный фундамент лента + плита:
Столбчатый
Для такого типа основания используют бетонные блоки, кирпичи или бетон, который ранее был залит в опалубки.
Порядок работы такой:
- На намеченных местах делают углубления.
- На дно укладывают гравий и песок, утрамбовывают.
- На дно укладывают гидроизоляцию.
- Устанавливают опоры и выравнивают их по уровню.
- Сверху укладывают рубероид.
Видео о том, как самостоятельно сделать мелкозаглубленный столбчатый фундамент:
Нужна ли гидроизоляция?
Почему строители и владельцы помещений заботятся о герметизации? Прежде всего гидроизоляция гарантирует защиту от воды, конденсата и пара. Стоит помнить, что влага оказывает разрушительное влияние:
- приводит к гниению деревянных перекрытий и настилов;
- преждевременно разрушает бетонные конструкции;
- ускоряет порчу покрытий размножающимся грибком.
Если не предусмотреть эти нюансы и не позаботиться о будущем помещения на этапе стройки, придется чаще делать косметический и капитальный ремонт. Образующийся грибок и плесень на поверхностях дома или иного помещения оказывает негативное влияние на здоровье человека и ведет к возникновению серьезных болезней (аллергии, астме и дерматиту).
Гидроизоляция призвана выполнять следующие функции:
- защищать перекрытия от воды, которая попадает с верхнего этажа или от соседей;
- защищать бетонную стяжку и напольное покрытие от влажности, попадающей снизу;
- «смягчать» последствия затоплений.
В многоэтажных домах владельцы квартир уделяют внимание герметизации туалетов, ванных комнат и кухонь. Гидроизоляцию «укладывают» на стены, пол и потолок
Изоляция также обязательна в местах, где расположены водопроводные и канализационные узлы. Конечно, такие элементы не видимы глазу, но именно они считаются наиболее неблагоприятными: конденсат или протечка в местах стыков могут навредить соседям снизу (на потолках и стенах проступают желтые пятна или отходят обои).
Стоит учесть факт, что в квартире, расположенной на первом этаже, рекомендуется герметизировать каждую комнату. Обустраивая лоджию или балкон, используют гидроизоляционные средства по всей площади.
Гидроизоляция частных домов требует большего внимания
На этапе строительства важно учесть нюансы и непредвиденные обстоятельства. В первую очередь здание защищают от земляной сырости и грунтовых вод
Не стоит забывать, что в холодный период бетонная стяжка подвержена промерзанию. При расширении замерзшей воды пористый бетон становится проводником влаги. В итоге страдает теплоизоляция, происходит гниение деревянных перекрытий и настила.
Виды ленточного фундамента по глубине заложения
Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:
- по глубине заложения;
- по способу устройства.
Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.
Мелкозаглублённый ленточный фундамент
Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.
Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков
Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.
Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта
| Глубина промерзания непучинистых типов грунта | Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции | Глубина заложения фундамента |
| до 2 метров | до 1 метра | 0,5 м |
| до 3 метров | до 1,5 метров | 0,75 м |
| более 3 метров | от 1,5 до 2,5 м | 1 м |
| от 2,5 до 3,5 м | 1,5 м |
Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м
Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:
- в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
- при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
- при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.
Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.
Заглублённый ленточный фундамент
Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.
Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы
Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.
Возведение ленточного фундамента глубокого заложения рекомендовано:
- в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
- если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
- при наличии мелкозернистых типов грунта, перенасыщенных влагой.
Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.
