Конструкция стропильной системы на двухскатную крышу

Разновидности конструкций висячих стропил

Различают следующие типовые конструкции висячих стропил:

  1. Трехшарнирная треугольная арка

Висячие стропила с затяжкой выполняются в форме замкнутого треугольника. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

Треугольная трехшарнирная арка с бабкой или подвеской

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.

Наиболее распространенная ошибка при устройстве подвески – это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

Треугольная трехшарнирная арка с приподнятой затяжкой

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

Треугольная трехшарнирная арка с ригелем

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

Треугольная трехшарнирная арка с подвеской и подкосами

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подпирают подкосами. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

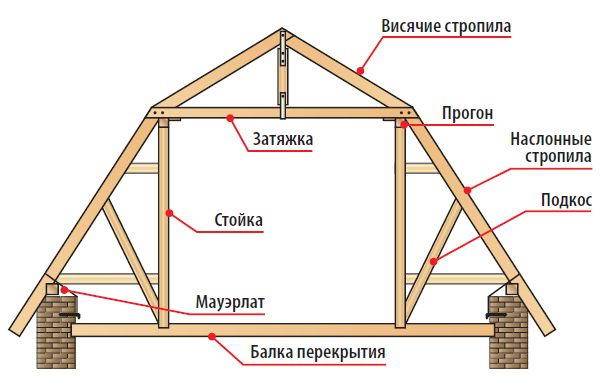

Комбинированная стропильная система

Технология установки

Она заключается в следующем:

  1. Применяется для изготовления стропил только высококачественная древесина, без внешних дефектов и повреждений. Это, как правило, пиломатериалы первого или, реже, второго сорта.
  2. Стропила производятся с использованием круглопильного станка, на котором выполняется поперечный раскрой. По специальным шаблонам выполняется оторцовка. На таком же станке выполняется и продольный раскрой.
  3. Чтобы цельная конструкция была собрана в правильном порядке, нужно ее производить по ранее намеченной схеме.
  4. После того как предварительные работы выполнены, стропила нужно пронумеровать, чтобы избежать ошибок при проведении последующего цикла работ.
  5. Затем подбираются гнезда для установки болтов и нагелей.

Схема монтажа стропила

Стропила можно купить уже в готовом виде. Этими работами занимаются некоторые строительные организации. Если позволяют материальные средства, лучше использовать заводскую конструкцию.

Самый популярный и устойчивый вариант стропильной конструкции предполагает выполнение следующих требований:

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.


Скользяща стропильная система

Как устроены висячие стропила

Если вы выбрали висячую систему, это накладывает свои ограничения при монтаже. В особенности, фермы следует собирать на земле. Только после сборки ферму можно поместить на своё законное место – над перекрытием. Технология монтажа предполагает составление чертежа. Составив чертёж, можно точно определить длину стропильных ног, а также высчитать угол их соединения между собой.

Существует простое правило, с помощью которого можно быстро узнать нужный угол соединения стропил. Умножьте угол наклона крыши на 2, и вы получите искомое значение. Оптимальным углом наклона крыши считается значение от 35 до 40 градусов. Чтобы противостоять сильным ветрам, угол наклона рекомендуется уменьшить до 20 или даже до 15 градусов.

Чтобы определить длину стропильных ног, понадобится узнать расстояние прогона, а также угол соединения. Вероятнее всего, что длина стропильных ног будет находиться в пределе от 0,5 до 0,6 м. Способы скрепления верхних концов стропил:

  • внахлёст;
  • встык;
  • в лапу (вырезая пазы).

Чтобы прочно зафиксировать элементы, можно применять болты, а также стальные накладки. После монтажа верхних, а также нижних затяжек, готовую ферму можно установить над перекрытием.

Сперва нужно закрепить крайние фермы. Для обозначения и контроля вертикали рекомендуется использовать отвес. К мауэрлату фермы крепятся с помощью болтов. Также для этих целей можно применять металлические накладки. А для временной фиксации конструкции, можно использовать косой брус. Между стропилами нужно соблюдать точно одинаковое расстояние. Остальные стропила устанавливаются в порядке очереди, но после крайних. Только после того, когда все фермы будут надёжно закреплены, можно прибить доску по верхнему краю ската.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Мастер-класс: строительство двускатной крыши

Вертикальные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Стойка на схеме

Угловые опоры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

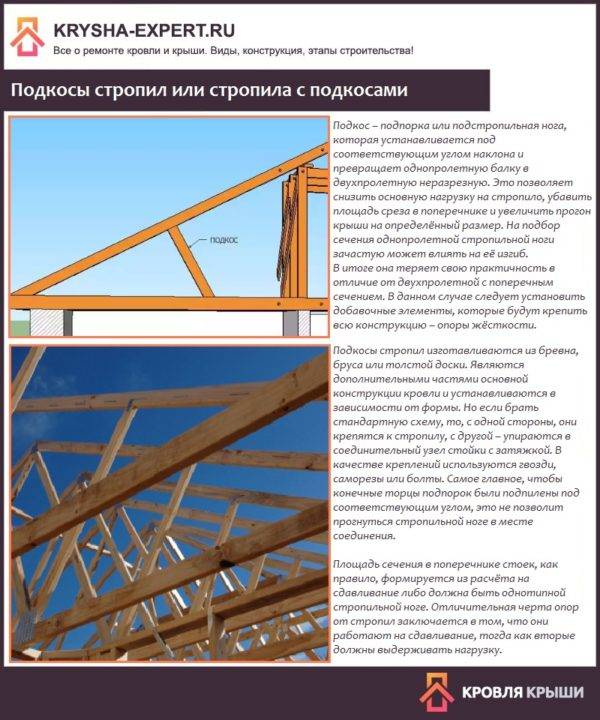

Подкосы стропил или стропила с подкосами

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Ригель – это затяжка, установленная под самым коньком конструкции

Накладки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Накладки стропил на схеме

Накладки стропил на фото

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Варианты крепления стропильных ног к мауэрлату. На третьей схеме показана фиксация с помощью деревянного коротыша или бобышки

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

  1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
  2. Выше крыша – больше чердачное пространство, а соответственно и полезное
  3. Стандартный шаг между стропилами 60 см между осями последних
  4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
  5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
  6. Стропила и опоры допускается наращивать
  7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
  8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
  9. Стропило надёжней держится, если в нём сформировать посадочное место
  10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
  11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
  12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
  13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Виды вальмовых крыш

Полувальмовая крыша. Распространенными являются способы установки голландской вальмы. Для нее характерны урезанные скаты, если имеются мансардные отсеки, в которых необходимо вырезать окна. Датская вальма отличается укороченным фронтом, на который ложится трапециевидный скат.

Четырехскатная вальмовая крыша. В его схеме четыре одинаковых по размерам ската. Подходит для квадратного помещения. Организована на четырех диагональных стропилах, с небольшим углом наклона (не более, чем на 30 градусов).

Американская вальмовая кровля. Конструкция подразумевает оптимизацию пространства под кровлей для увеличения мансардной комнаты.

Крыша с козырьком. Обычно такую конструкцию выбирают для дома с крыльцом. Отличается тем что поверх главной стропильной части выступает обрешетка для козырька.

Бесконьковая крыша. Если диагональные стропила сходятся (как в случае с квадратной формой кровли), конек не устанавливается. Такой тип системы относится к шатровому. Не требуется установка конька в симметричных купольных крышах.

Несимметричная вальмовая кровля. Если необходимо максимально оптимизировать пространство под крышей – применяется данный вид конструкции. Все скаты в ней имеют разные длины и углы наклонов. Очень сложная в реализации конструкция.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°. Этот вариант наиболее экономный в расходовании строительных материалов и обеспечивает равномерную нагрузку по всему периметру постройки.

Этот вариант наиболее экономный в расходовании строительных материалов и обеспечивает равномерную нагрузку по всему периметру постройки.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

https://youtube.com/watch?v=fOlIW8FXVP8

Что еще почитать по теме?

Разметка установки стропил

Разметка мест крепления к срубу стропильной доски начинается с фронтонов. Для этого стропила устанавливаются вплотную к фронтонам. Перед этим в доске вырубается, так называемый, «зуб» опорный. А в верхнем венце сруба изготавливается точных размеров специальный паз-углубление. Стоит отметить одну важную деталь. Без «зуба» и паза крепить стропила категорически запрещено. В своем верхнем положении торцовка стропильных досок должна происходить на 5 сантиметров ниже, чем высота фронтона. Это необходимый запас для утеплителя.

Параметры распределения нагрузки стропильной системы крыши на дом.

Если в конструкции сруба предусмотрены брус коньковый или бревно, то для разметки установки, стропильные доски временно крепятся к ним при помощи гвоздей. После того, как осуществлена установка стропилин, раскосов, обрешеточного материала, гвозди или саморезы удаляются. Это делается для того, чтобы в случае усадки дома, стропила не зависли, что также полезно и срубу.

Обычно шаг расположения стропильных досок равняется 60 сантиметрам, но может быть и больше. Все зависит от разработанного проекта и зон его эксплуатации. Они устанавливаются с обеих сторон фронта, образуя форму идеального шатра. Стропила в примыкании к фронтонам должны иметь зазор не меньше пяти сантиметров, который заполняется утеплителем.

Варианты стропильной системы

Наслонная система стропил используется только тогда, когда в конструкции дома предусмотрены несущие стены и перегородки. В этом случае потолок дома будет удерживать на себе всю конструкцию. Также монтаж можно выполнить по боковым несущим стенам. Это и будет висящая стропильная система, где на чердаке устанавливаются только удерживающие балки, главное назначение которых – распределить нагрузку крыши на боковые стороны дома.

Конструкция висячих стропил подразумевает использование следующих типов крепежей:

  • мауэрлат;
  • стропила;
  • обрешетка;
  • стяжки;
  • ригели.

Висячая стропильная система.

Конструкция наслонной стропильной системы состоит из следующих элементов:

  • стропила;
  • обрешетка;
  • подкосы;
  • брус-стойки;
  • кобылки;
  • чердачное массивное перекрытие.

Наслонная стропильная система.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
