Устройство светильника с солнечной батареей и датчиком движения

Устройство и принцип функционирования фонарей на солнечных батареях

Поместить частичку солнца в уголок сада возможно с помощью автономной лампы на солнечной батарее. Организованы светильники достаточно просто и состоят из следующих деталей:

  • светодиодной лампы – излучает холодное или желтое свечение, а также это может быть определенный цветной свет или постепенная смена цветов;
  • солнечной панели – выполняет преобразование солнечной энергии в электрический ток;
  • аккумуляторной батареи – накапливает энергию днем и отдает в темное время суток;
  • контроллера заряда;
  • фотоэлемента – автоматически включает свет с наступлением вечера и выключает на рассвете;
  • корпуса и деталей для крепления.

Кроме этих элементов, светильники могут быть оснащены датчиками движения и уровня освещенности. Некоторые модели сконструированы с использованием звуковых эффектов. Такой светильник обычно изготовлен из противокоррозионных материалов. Это обеспечивает устойчивость к атмосферным осадкам. Сам плафон изделия производится из трех видов стекла: закаленного, структурированного и гладкого.

Благодаря фотоэлементам и улучшенной электрической схеме светильники могут работать даже в мороз и пасмурную погоду

Закаленное стекло имеет самые лучшие характеристики, но это влияет на стоимость изделия. Также он пыле- и водонепроницаемый. Уровень защиты записан на профиле или коробке фонаря и обозначается IP и цифрами.

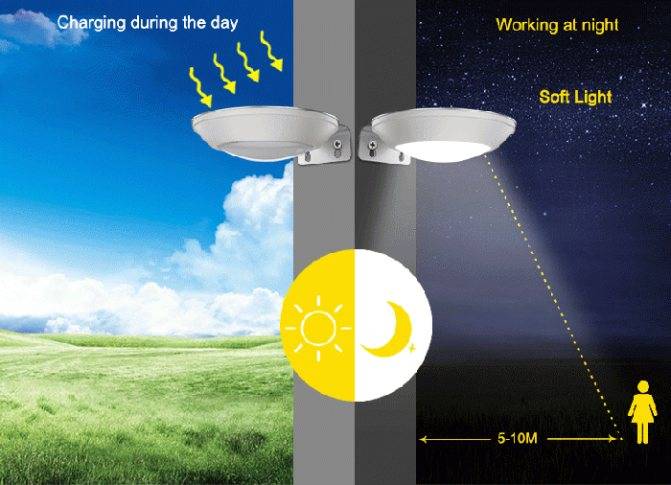

Функционирует светильник на солнечных батареях от никель-кадмиевого аккумулятора, мощность которого 700 мА/час. На протяжении всего светового дня прибор преобразовывает солнечную энергию в электрическую и заряжает батарею. А с наступлением сумерек срабатывает фотоэлемент, который включает рассеянное свечение. А на рассвете, если ранее не сработал контроллер минимального заряда аккумулятора, фотоэлемент выключает светильник.

Чаще всего источником света в таких светильниках являются светодиоды или LED, именно от их количества зависит яркость освещения. Средняя мощность изделия составляет 0,06 Ватт, а срок службы – 100 тыс. часов.

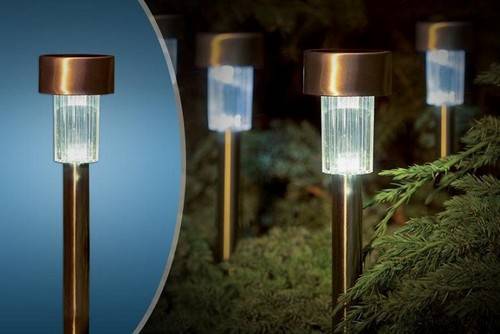

Пример освещения участка дома с помощью светильников на солнечной батарее

Фонарики на солнечных батареях для дачи, независимо от производителя, имеют небольшую емкость батареи, которая способна обеспечить работу светильника при полном заряде на 8—10 часов. А в осенний период, когда солнечный день уменьшается, заряда аккумулятора не хватает до рассвета. Но есть модели, которые оснащены функциями, позволяющими увеличить время бесперебойного функционирования изделия, например, датчики движения.

Зачем нужен садовый светильник на солнечной батарее

По нашему скромному мнению, такие светильники можно считать скорее игрушкой, чем устройством, приносящим конкретную пользу. Еще хорошо, что матовый плафон несколько рассеивает излучение светодиодов. Просто нам довелось видеть, как работают подобные светильники с прозрачными пластиковыми плафонами. Свет ярких светодиодов реально “режет глаза”. Находиться в саду, освещенном таким образом, крайне неприятно.

Так зачем же они нужны?

Скорее всего их стоит располагать там, где сами устройства будут не видны, но подсветят видимые участки сада. Например, за стволом дерева, в кустах, на ветвях елей и т.д. При этом не надо забывать о том, что для подзарядки светильников на солнечных батареях нужен солнечный свет. Иначе они не проработают и десяти минут.

Поиск и устранение неполадок в светильниках на солнечных батареях

Если светильник перестал светить, то проверьте, но окислились ли контакты внутри него

Осторожно разберите корпус, почистите от оксидов контакты батареи и аккумуляторов

Окисление контактов часто вызывает попадание влаги внутрь, особенно у недорогих приборов. В таком случае после очистки после сборки обработайте стыки корпуса герметиком.

В другом случае источником отказа в работе служит обрыв проводов. В затемненном помещении проверьте места пайки. Если обнаружен обрыв, то прикрепить провод на место можно методом холодной  сварки. Также провод можно поменять полностью и подтянуть контакты.

Если указанные методы не помогли, то стоит проверить аккумулятор на работоспособность. Возможно, он исчерпал свой ресурс и его нужно поменять.

Если не помогла и замена аккумулятора, то батарея пришла в негодность – требуется замена.

На что обратить внимание при выборе

Мощность, количество светодиодов

Очень важный параметр. От него зависит уровень освещенности, яркости светильников, их количество, расстояние между ними. Мощность обычно указывается в Ваттах. Как правило, покупатели лучше всего представляют себе мощность более привычных ламп накаливания. Поэтому существуют таблицы с аналогами мощностей светодиодных ламп и ламп накаливания.

Исходя из такой таблицы, не трудно прикинуть, какой мощности необходимы led-лампы для создания подсветки или полноценного освещения.

Степень защиты IP

Указывается на всех электрических приборах. Первая цифра показывает, насколько светильник защищен от проникновения пыли, твердых частиц. Вторая отмечает уровень защиты от влаги, брызг, струй воды.

Для  безопасной работы корпус и батареи должны быть защищены от попадания пыли, влаги. Для уличной установки рекомендуется класс защиты не менее IP44. Чем выше, тем безопасней. Для фонтанных фонарей IP составляет не менее 67.

Тип стекла

Зависит от климата, количества солнечных лучей. Для южных регионов, где солнце – частый гость на небе, можно выбрать панели с гладким стеклом.

Если погода преобладает облачная, то стоит выбрать рефлекторное стекло. Оно позволит максимально использовать рассеянные солнечные лучи для зарядки аккумуляторов.

Закаленное стекло рекомендуется для общественных пространств, чтобы защитить панели от повреждений.

Вид кремния в светильниках

Зависит от эксплуатации. Более дорогие мульти-, монокристиллы подходят для круглогодичного использования. Для дачного летнего использования достаточно поликристаллов.

Если есть возможность установки больших по площади солнечных батарей, то можно пользоваться тонкопленочными. Они недороги, вырабатывают довольно дешевую энергию.

Специалисты сходятся во мнении, что свойства солнечных панелей гораздо сильнее зависят от качества изготовления, чем от типа

Лучше обращать внимание на репутацию производителя для выбора надежного изделия. Хорошо зарекомендовали себя венгерская фирма Novotech, австрийская Globo Lighting и др

Тип и емкость аккумулятора

Стандартного заряженного аккумулятора емкостью 600-700 мА/час хватит на 8-10 часов работы ночью. Исходя из конкретных потребностей в освещении, можно выбрать как менее емкие батареи, так и более емкие

Для этого обращайте внимание на время работы ламп при полном заряде аккумулятора. Для освещения в течение всей ночи лучше выбирать аккумуляторы с напряжением не менее 3 В

Тип аккумулятора не играет роли для характеристик светильников: оба вида отличаются стабильной работой при температурах от -50⁰С до +50⁰С. Никель-металлогидридные стоят дороже, но служат несколько дольше. В состав никель-кадмиевого аккумулятора входит экологически ядовитый кадмий, поэтому могут возникнуть трудности с его утилизацией.

Качество контроллеров и дополнительные опции

От контроллеров  зависит срок службы светильников, автономность, другие характеристики. Дополнительные устройства, типа датчика движения, фотореле, позволяют не задумываться о включении и выключении фонарей.

Внешний вид, способ установки

Дизайн важен для декорирования местности.

Способ установки выбирается в зависимости от назначения. Для садовых светильников достаточно ножки, втыкаемой в землю. Более «серьезные» осветительные приборы требуют подвесного монтажа или высокой опоры.

Где устанавливаются

Существует много вариантов установки садовых светильников. Как правило, используется несколько типовых дизайнерских решений, подходящих для большинства объектов. Среди них часто практикуется монтаж настенных фонарей, располагающихся на фасаде здания. Местами креплений служат наружные стены домов и другие вертикальные поверхности (рис. 1).

Данный способ установки требует внимательного выбора точек размещения, поскольку корректная работа будет зависеть от интенсивности потока солнечных лучей. В пасмурные дни заряд АКБ может быть низким и его не хватит на всю ночь. Поэтому рекомендуется дополнительно устанавливать традиционные дублирующие светильники.
Подвесные светильники (рис. 2) имеют много общего с настенными. Однако, использование специальных крепежных элементов, дает возможность устанавливать их в любых местах. Это могут быть ветки деревьев, ограждения и т.д. Можно выделить определенные зоны и создать праздничный декор.

Часто применяется уличный садовый фонарь, устанавливаемый на столбе (рис. 3). Вначале они применялись для освещения городских улиц, а в настоящее время нашли широкое применение на дачах и в загородных домах. Фонари выполняют не только осветительную, но и декоративную функцию.
Парковый светильник на солнечных батареях (рис. 4) устанавливается совместно с большой и мощной солнечной панелью и аккумуляторами повышенной емкости. Такие гелиосистемы обеспечивают продолжительную автономную работу. Корпус изготовлен из качественных материалов и защищен от пыли и влаги.

Газонные светильники (рис. 5), устанавливаются непосредственно на земле. Они оборудованы небольшой ножкой, втыкаемой в грунт или специальной опорой достаточной высоты. Такие приборы легко устанавливаются в любом месте и могут быть перенесены при необходимости.
Еще один вид осветительных приборов изготавливается в форме декоративных элементов (рис. 6). Это могут быть камни, цветы, сказочные персонажи, работающие на батарейках, с помощью которых выделяются наиболее эффектные места садового участка.

Как устроен типичный светодиодный светильник

Конечно, все они выглядят по-разному.

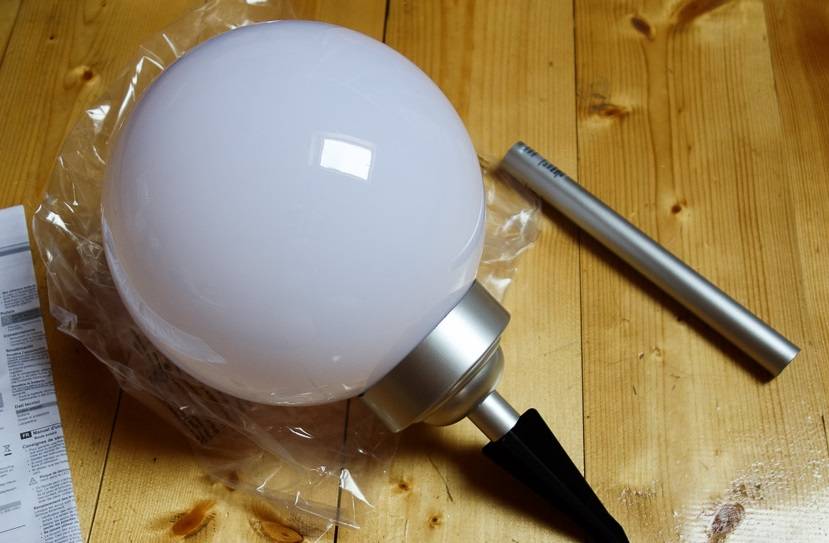

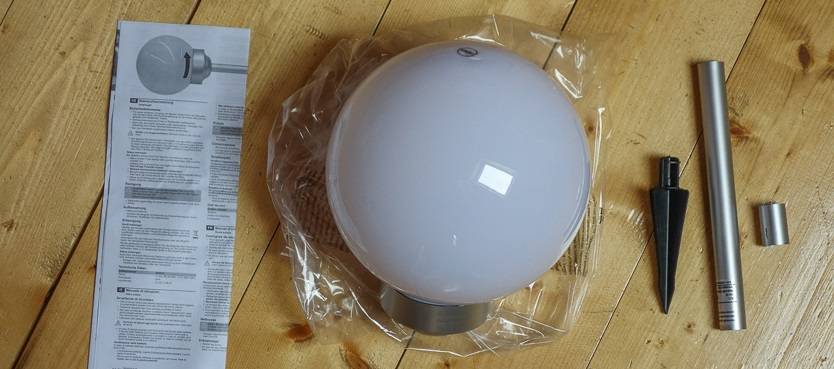

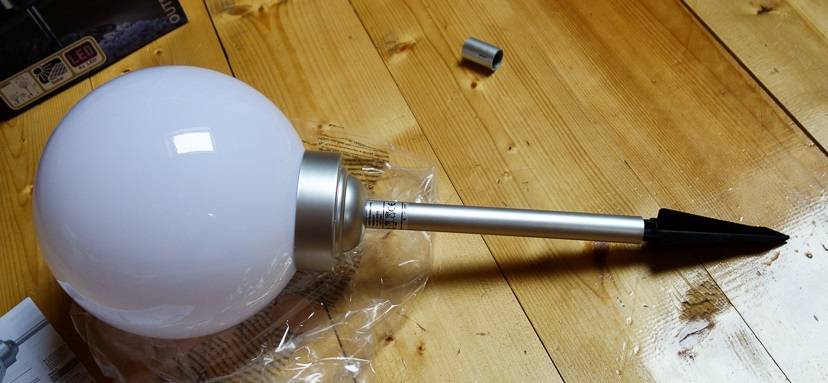

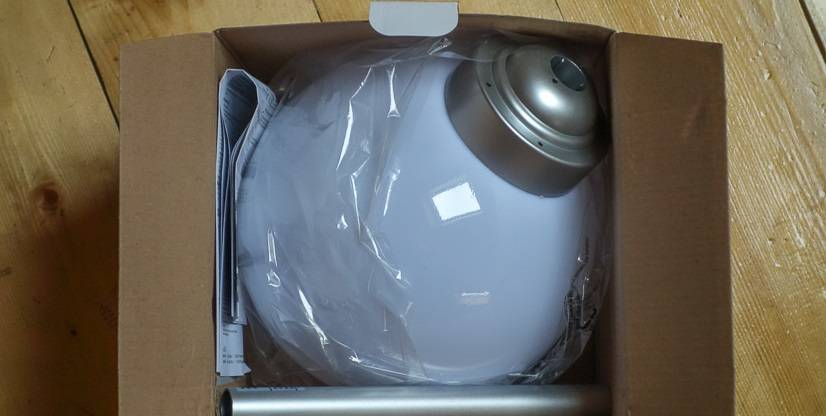

В коробке находится сам светильник в сборе, отдельно две “ноги” – короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

Наличие двух “ножек” очень удобно. Ведь кому-то захочется “посадить” светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.

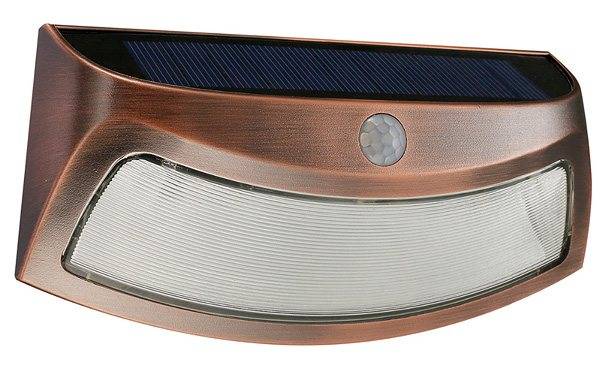

Обзор настенных уличных светильников на солнечных батареях с датчиками движения

Плюсы:

  • Не требует организации электропроводки. Купил, прикрепил и пользуешься.
  • Экономия электроэнергии.
  • В условиях средней полосы России уличные настенные светильники на солнечных батареях без датчиков движения светят не всю ночь, поскольку аккумулятор не успевает полностью зарядиться под нашим обычно хмурым небом. Датчик движения экономит заряд батареи.

Минусы:

  • Место крепления светильника должно быть таковым, что бы солнечная батарея располагалась на прямом солнечном свете.
  • Зимой на солнечную батарею ложится снег и она перестает работать.
  • Аккумулятор рано или поздно придется поменять.
  • Светят только когда мимо идет человек. Для декоративной подсветки ландшафта следует использовать светильники без датчиков движения, освещающие пространство постоянно.


Популярная модель с хорошим конструктивом. Есть датчик движения, дальность срабатывания зависит от расположения светильника. Светодиодов — 16 шт. Уровень защиты: IP65. Литий-ионный аккумулятор: 3.7 В, 1000 мАч. Яркость: 100 lm. Цена: 929 руб за 2 штуки. ..


Пластиковый корпус. Защита: IP65. Литиевая аккумуляторная батарея 3.7 В / 900 мАч. Светодиодов — 16 шт. Вес: 185 г. Сенсор движения срабатывает на расстоянии 3-5 м. Цена: 428 руб.


Популярная и симпатичная модель с датчиком движения. Дальность срабатывания датчика зависит от расположения светильника. Корпус алюминий с пластиком. Светодиодов — 20 шт. Цветовая температура 5500-6000 К. Уровень защиты: IP55. Аккумулятор Ni-MH 1000 мАч/3.7 В. Яркость: 340-600 lm. Цена: 841 руб. ..


Удобная конструкция с петелькой позволяющей легко снимать светильник со стены (например для того, что бы убрать его на зиму). Датчик движения по заявлению продавца работает на 8 метров (в реальности наверняка меньше). Свет включается на 20 секунд и если движения в зоне действия сенсора не происходит, светильник отключается. Довольно тусклый, светодиодов — 6 шт. Литиевая батарея: 600mA, 3.7 В. Цена: 964 руб. .. В белом корпусе может и есть дешевле, но нам удалось найти только за 822 руб. ..


Корпус из нержавеющей стали и пластика. Защита корпуса IP65. Литиевый аккумулятор 3.7 В / 2200 мАч. Светодиодов — 8 шт. Свет теплый белый или холодный белый на выбор. Два режима работы. Когда нет движения яркость 20 люмен. Когда мимо проходит человек 2000 люмен — 18 секунд. Цена: 587 руб. ..


Два варианта окраски корпуса (черный и белый). Уровень защиты: IP65. Несколько режимов работы. В одном из них светит тускло, а при срабатывании сенсора движения загорается на полную мощность. Способ крепления светильника позволяет легко снимать его со стены. Литий-ионный аккумулятор: 3.7 В / 1000 мАч. Светодиодов — 16 шт. Цена: 696 руб.


Светодиодный настенный уличный светильник на солнечной батарее с поворотным механизмом. Светодиодов: 18 шт. Степень защиты корпуса: IP65. Цена: 1 039 руб. ..


Светодиодный настенный уличный светильник на солнечной батарее. Светодиодов: 17 шт. Степень защиты корпуса: IP65. Цена: 317 — 1 265 руб. ..


46 светодиодов. Литий-ионный аккумулятор 3.7 В / 1700 мАч. Уровень защиты: IP65. Цвет корпуса черный или белый. Есть датчик движения. Цена: 1 272 руб. ..


Яркий светильник на 118 светодиодов. Защита корпуса: IP65. 3 режима работы. Датчик движения. Цена: 1 033 руб. ..


Настенный светильник на 14 светодиодов с поворотным механизмом. Яркость — 70 LM. Защита корпуса: IP65. Датчик движения. Цена: 1 742 руб. ..

Для участков стен расположенных в тени используются уличные настенные светильники позволяющие вынести солнечную батарею на солнце.


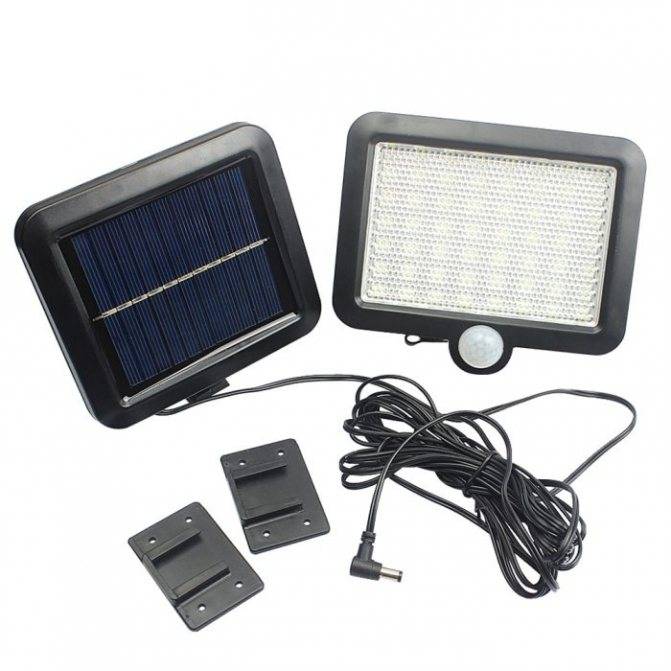

Уличный светодиодный светильник с вынесенной солнечной батареей. Яркость: 180LM. Датчик движения. Светодиодов — 56 шт. Цена: 1116 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 450 LM. Светодиодов — 22 шт. Цена: 828 руб. ..


Уличный светодиодный светильник с вынесенной солнечной батареей. Датчик движения. Яркость: 750 LM. Цена: 1900 руб. ..


Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 1000 LM. Светодиодов — 188 шт. Цветовая температура: 6000 K. Цена: 2 704 руб.

Как выбрать прожектор с датчиком движения для улицы?

Выбирая приспособление для придомовой территории, учитывайте его класс работы. Идеально, чтобы степень защищенности осветительного прибора составляла не менее IP 44. Данный тип может быть установлен под козырьком, так как очень капризен к влажности, для приборов классности IP 57, характерно расположение под открытым небом.

Многие отдают предпочтение ручным или переносным приборам также часто используются аккумуляторные. Первый вариант применяется для оперативного использования, второй—применяют охотники и рыболовы. Для освещения двора приемлемо устанавливать встраиваемые фонари. Они надежно монтируются в поверхность стены и удобны в эксплуатации. Преимущественно это диодные прожекторы с датчиком движения.

Разновидности источников света на солнечных батареях

Единой классификации светильников не существует. Приборы на солнечных батареях делят по нескольким параметрам на разные группы.

По материалу, из которого изготовлен корпус ламп, выделяют:

  • пластиковые;
  • металлические с лакокрасочным защитным покрытием (бронза, сталь, другие сплавы);
  • деревянные с покрытием против гниения и рассыхания.

Материал, из которого изготавливают плафоны для панелей, тоже отличается у разных ламп:

  • гладкие стекла, которые максимально пропускают световой поток;
  • рефлекторные стекла (хорошо подходят для местности с рассеянным светом и несолнечной погодой);
  • закаленное стекло: прочное, устойчивое к механическим повреждениям.

В зависимости от типа аккумулятора выделяют никель-кадмиевые и никель-металлогидридные фонари. Последние стоят больше, но служат дольше. К тому же никель-металлогидридные аккумуляторы менее ядовиты для окружающей среды, чем никель-кадмиевые.

В зависимости от типа кремния для фотогальванических батарей выделяют:

  • Монокристаллические модули. Они получаются методом литья частиц кремния высокой чистоты. В итоге получается темно-синий или черный однородный монокристалл, который нарезают на пластины нужного размера. Модуль вставляется в алюминиевую раму, накрывается противоударным стеклом. Монокристаллы дороже, но более эффективны в пересчете на 1 Вт мощности. Обладают самым высоким КПД (22%) и сроком службы.
  • Мультикристаллические модули. Состоят из случайно собранных монокристаллов кремния, легируется фосфором и бором.
  • Поликристаллические модули. Представляет собой объединение отдельно взятых кристаллов кремния, имеющих различную форму и ориентацию. Изготавливается методом охлаждения горячего расплава кремния. Имеет голубой и светло-синий цвет. Самые недорогие, но КПД ниже (15-18%). Срок службы меньше, требуется большая площадь батарей.

Кроме описанных кремниевых панелей применяют другие полупроводниковые соединения в виде тонких пленок:  CIGS (материал из меди, индия, галлия и селена), теллурид кадмия, аморфный кремний. Тонкопленочная технология дешевле, больше подходит для работы с рассеянным излучением. Таким батареям не нужен прямой солнечный свет. Однако для выработки одинаковой мощности площадь тонкопленочных батарей в 2-3 раза превышает площадь кремниевых. Их КПД самый низкий (6-15%).

Тонкопленочные панели из аморфного кремния

Тонкопленочные панели из теллурида

Тонкопленочные панели из CIGS

По внешнему виду различают:

  • настенные фонари (стоит внимательно отнестись к месту их расположения: оно должно быть с прямыми солнечными лучами);
  • подвесные;
  • уличные фонари на столбах;
  • парковые светильники (характеризуются панелями больших размеров для подсветки в течение нескольких дней);
  • наземные (газонные) светильники на невысокой ножке (характеризуются красивым внешним видом, мобильностью);
  • декоративные фонари для украшения пространств;
  • фонтанные светильники для освещения водоемов (имеют высокий уровень влагозащиты, антикоррозионные свойства).

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

Автономное освещение для дома

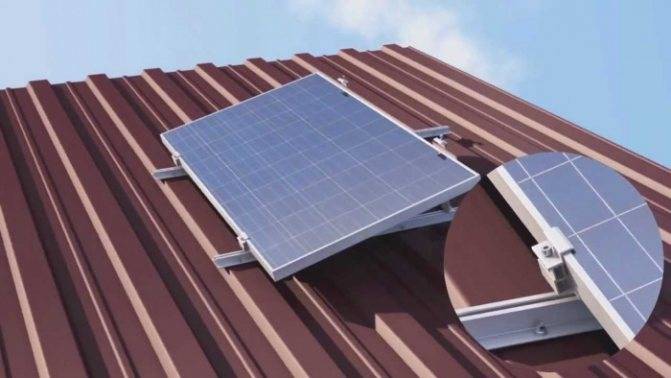

Освещение для дома создается по принципу гелиостанции. На крыше дома размещаются фотомодули. Дополнительное оборудование обычно располагается в техническом помещении.

Во время работы системы в солнечных батареях происходит выработка электроэнергии, которая затем накапливается в аккумуляторах. После этого она расходуется на осветительные приборы.

В устройстве имеется контроллер заряда, который следит за состоянием аккумулятора. Благодаря этому элементу систему не происходит перезаряд и обратный разряд. В устройстве имеется инвертор, который преобразует постоянный ток в переменный, подающийся в электросеть. При использовании солнечных батарей лампы в доме заменяются на светодиодные.

Если используются светильники на 12 В, то инвертор не требуется. Следует отметить, что освещение на 12 В является более безопасным и не требует использования качественной проводки. Электроснабжение на солнечных батареях можно использовать и для фонарей, которые расположены на участке. Но во время создания системы освещения необходимо учитывать, что энергопотребление всех устройств не должно превышать вырабатываемой мощности.

Плюсы и минусы

Замысел создать независимую от сетевых источников систему наружного освещения, которое будет само обеспечивать себя электроэнергией, привлекателен и весьма заманчив. Возникает комплекс осветительных приборов, созданный на совершенно иных принципах и создающий новые возможности.

Поскольку соединения с линией электропитания у светильников не имеется, отпадает необходимость в привязке к одному месту. Фонари можно перемещать по мере необходимости, временно устанавливая то в одном, то в другом месте. Значительно упрощается прокладка линий освещения, исчезает необходимость в проведении земляных работ, отпадает потребность в большом количестве дорогостоящего кабеля.

Однако, рассматривая автономную систему освещения, нельзя видеть только положительные стороны от ее использования. Необходимо учесть, что каждый светильник должен обладать собственным комплектом солнечных батарей и накопительной емкостью, позволяющей лампе работать на протяжении всего темного времени суток. Чем оно длительнее, тем мощнее должны быть аккумуляторы и больше площадь фотоэлементов, что усложняет конструкцию и делает ее значительно дороже. В результате может получиться ситуация, когда создание автономной системы окажется значительно дороже, чем монтаж стационарной линии.

Назначение

Автономное освещение на солнечных батареях предназначено для обеспечения нормальной видимости на улицах города или на участках частных домов в темное время суток. В отличие от стационарных фонарей, уличные фонари на солнечных батареях для освещения улиц требуют определенного времени на зарядку аккумуляторов, которая производится в светлое время суток. Как правило, освещение в такие часы не требуется, поэтому оборудование имеет возможность восстановить истраченный за ночь запас энергии.

Подобное освещение можно сделать при помощи обычных светильников и протянутого между ими кабеля или установив светильники на солнечных батареях

Достоинства

Почему частично? Потому что наиболее «ответственные» зоны (ворота, парковка, входные двери) придется освещать стационарно — так надежнее. Зато на остальной площади можно поставить светильники на солнечных батареях. Они имеют целый ряд преимуществ.

  • Светильники на солнечных батареях обычно автономны, их не надо никуда подключать. Их устанавливают/развешивают в нужных местах, на этом монтаж закончен, они готовы к работе.
  • Включаются/выключаются они сами, от встроенных датчиков.
    Простота монтажа и безопасность — два больших плюса
  • Требуют минимального ухода — надо периодически протирать фотоэлементы и плафон светильника от пыли и грязи.
  • Имеют длительный срок службы — от 10 лет и более (при надлежащем качестве).
  • Не наносят вреда окружающей среде и абсолютно безопасны, так как работают от низкого напряжения, которое не опасно для человека.
  • Если уличное освещение на солнечных батареях сделано на даче, его консервация на зиму и установка занимает совсем немного времени. Надо просто собрать светильники перед отъездом и расставить по приезде.

Недостатки

Как видите, плюсов немало, главный из которых — экономия электроэнергии и очень простой монтаж/демонтаж. Но и минусы есть:

  • Садовые и уличные светильники на солнечных батареях свет дают обычно не очень яркий. Использовать их в качестве охранного освещения не получится. Вернее, есть мощные модели, которые применяют даже для освещения автотрасс, но их стоимость совсем негуманная, из-за чего использование их на частных подворьях очень ограничено.
    Уличное освещение на солнечных батареях обычно не очень яркое
  • Количество часов работы в ночное время зависит от погоды: при пасмурной дождливой погоде светильники «запасают» слишком мало энергии. Иногда ее хватает лишь на несколько часов, а не на всю ночь.
  • Надежные светильники на солнечных батареях стоят дорого, зато работают надежнее и дольше.
  • Солнечные панели имеют ограниченный диапазон эксплуатационных температур. Они плохо переносят сильные морозы и сильную жару. Потому использоваться оптимально могут на территориях с умеренным климатом.

Как видите, вариант не идеальный, но действительно помогает экономить на электричестве, ведь штатное освещение ответственных зон — это далеко не половина расходов на общее освещение двора и сада.

Светильники на солнечных батареях

Уличные светильники могут отличаться по многим параметрам, но все они состоят из следующих компонентов:

  1. Солнечная панель. Данное устройство необходимо для переработки солнечной энергии в электрическую. Панель всегда обращена вверх, чтобы лучше улавливать солнечный свет.
  2. Аккумулятор, необходимый для накопления энергии в светлое время суток.
  3. Осветительный блок, который состоит из плафона, лампы и корпуса.
  4. Контроллер, необходимый для включения и отключения лампы. Это происходит благодаря датчикам освещенности окружающего пространства.
  5. Крепление, необходимое для подвешивания светильника или его установки.

№1. Как работает светильник с датчиком движения?

Если упростить, то датчик движения – это специальный сенсор, который обнаруживает на территории человека, а при обнаружении посылает сигнал на светильник, чтобы тот включился. Строение датчика, принцип обнаружения объекта и способ передачи информации могут отличаться.

Основная деталь датчика – линза, через нее и осуществляется контроль над окружающей территорией. Чем больше линз в сенсоре, тем выше чувствительность устройства (максимум – 60 линз). Чем шире участок, на котором расположены линзы, тем больше зона охвата датчика. Так, некоторые сенсоры обладают «углом обзора» 360 градусов, т.е. способны обнаружить человека в любой точке вокруг себя. Это хороший вариант для фонаря, а вот для светильника, висящего на стене над входом в дом, достаточно будет угла обзора в 120-180 градусов.

По принципу работы датчики движения могут быть:

  • инфракрасные – наиболее распространены в уличных светильниках для частного использования. Сенсор реагирует на тепловое излучение, которое является спутником каждого человека. Такие датчики обладают высокой точностью и достаточным углом обнаружения, замечают человека на расстоянии 15-20 м, но могут ложно срабатывать на теплый воздух и работать недостаточно точно при осадках;

  • ультразвуковые датчики постоянно испускают волны частотой 20-60 кГц и получают отраженный сигнал. Если происходят изменение отраженной частоты, т.е. перед датчиком кто-то появился, то посылается сигнал на светильник. Такие сенсоры хорошо работают при любой погоде, им не мешает запыленность, но дальность действия невысока, а на объект, который перемещается плавно, датчик может не сработать. Да и некоторые животные улавливают рабочую частоту, им может быть некомфортно;
  • микроволновые датчики работают так же, как ультразвуковые, только излучают электромагнитные волны. Сенсор реагирует на малейшие движения, потому возможны ложные срабатывания. Постоянное излучение вредно для здоровья, потому выбирать необходимо плотность мощности 1 мВт/см2;
  • комбинированные датчики.

Современные датчики можно настроить под владельца, задав чувствительность срабатывания и таймер задержки, т.е. время, которое лампа будет светить после обнаружения объекта.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.
