Как отремонтировать светодиодную гирлянду своими руками

Устройство гирлянды

Гирлянда «падающий дождь» устроена таким образом, что светодиоды могут загораться в различной последовательности и комбинациях: могут зажигаться и тухнуть до конца как по очереди, так и в разное время. Звездный дождь гирлянда имеет эффект «летящей звезды»: при прохождении светового потока по гирлянде диоды засвечиваются сразу, но погасают постепенно, с присущим эффектом остаточного свечения. Комплект гирлянды состоит из 8-10 прозрачных трубок, подсоединены они параллельно, питаются от сети 220 вольт или от блока питания на 5 ватт.

Устройство каждой отдельной трубки идентично и являет собой следующую конструкцию:

  • Прозрачная трубка, имеющая длину не менее двадцати сантиметров и до одного метра. Там же расположена микросхема в форме полоски;
  • По обоим краям платы размещены SMD-светодиоды попарно с микроконтроллерами для слежения за их работой. Они бывают одноцветные или разноцветные, благодаря чему обеспечивается яркость свечения вокруг оси конструкции. В устаревших версиях на ленте расположены диоды на ножках. Эти элементы светятся прямо через отверстие на текстолитовой плате;
  • В самом начале микросхемы расположились блок питания (причем без трансформатора) и микроконтроллер управления. В зависимости от версии платы, блок питания может находиться раздельно;
  • К припаянным проводам на плату подается напряжение от сети;
  • Конструкция герметична и пригодна к работе на улице и в открытых пространствах;
  • На конце каждой гирлянды есть разъем, чтобы можно было подключить еще одну такую же гирлянду. Температурный режим установлен для нее в пределах следующих температур: от -40*С до +40*С сорока градусов по Цельсию.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

  • Некачественный контакт на проводах.
  • Поломка одного из светодиодов.
  • Неполадки с конденсатором.
  • Перегорел резистор.
  • Проблемы с диодным мостом или тиристорами.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

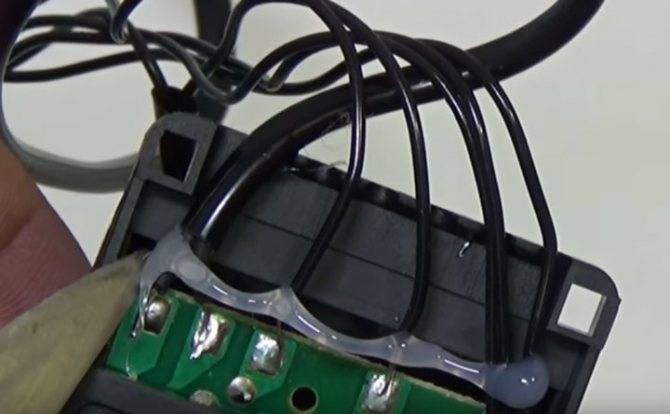

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы — изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине, соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию

Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя — в самых дешевых моделях — детали могли перегореть при скачках напряжения.

Надежная защита для улицы и дома

Существуют гирлянды для украшения интерьера или новогодней елки. Такие устройства чаще всего рассчитаны на использование внутри помещения в тепле и под крышей. Уличные модели не боятся холодов и воды. Теоретически ими можно воспользоваться и внутри дома, но обычно их длина окажется излишней для небольшой комнаты. Бывают и универсальные варианты, которые одинаково хорошо смотрятся при оформлении интерьера и на садовом участке.

О готовности светодиодной гирлянды для уличного использования лучше всего скажут «сухие» цифры. На них и стоит смотреть в первую очередь. Главным параметром, который отражает степень защиты электроприбора от воды и других абразивных частиц, является рейтинг IP. Первая цифра соответствует уровню защиты от твердых предметов, вторая – от влаги. Данная система оценки оболочки электроприборов является международной, поэтому присутствует на большинстве гирлянд.

Показатель IP69 говорит о том, что устройство может использоваться в условиях мойки высокого давления, при этом прибор полностью защищен от контакта с пылью. Даже для уличных гирлянд такой большой защиты не требуется.

Минимальная защита для домашних гирлянд составляет рейтингу IP20, т.е. защита от влаги отсутствует, а защита от посторонних предметов предохраняет электронику от предметов диаметром более 12 мм. Для уличного использования устойчивость к влаге должна быть не ниже четырех (водяные брызги с любого направления), а лучше не ниже пяти (устойчивость к струе воды). Максимальный уровень герметичности для посторонних объектов (шесть) соответствует полной пыленепроницаемости.

Как правильно хранить гирлянду

Ну а
самый главный совет, который на 100% вас избавит от подобных проблем – это
изначально собирать и хранить гирлянду несколько иными методами.

Для
этого можете воспользоваться подручными предметами, которые всегда найдутся в
обиходе.

1 Самый простой лайфхак – это обычная вешалка.

Наматываете
начало гирлянды с вилкой на крючок, а все оставшиеся лампочки оборачиваете
вокруг плечиков.

2 Если вешалка занята, можете взять картонный рулончик от бумажных полотенец или туалетной бумаги.

Намотав
гирлянду по часовой стрелке вокруг него, у вас не возникнет никаких проблем с
ее распутыванием в будущем. Полотенца еще не закончились?

3 Тогда возьмите любую плоскую картонку.

Сделайте
ножницами несколько прорезей по краям и намотайте провода через них.

4 Ну а самый незамысловатый и компактный вариант – прозрачная упаковочная пленка.

Разматываете
ее по столу и аккуратно укладываете сверху рядами светодиодную гирлянду.

После
чего скручиваете пленку рулончиком. Никаких лишних элементов и картона.

Кроме
того, гирлянда оказывается еще и защищенной. Все элементарно и просто.

5 Светящаяся банка или бутылка.

А
что делать, если ваша гирлянда запуталась так, что распутать ее не
представляется возможным? Тогда используйте ее для несколько иной подсветки.

Такой
моток можно засунуть в стеклянную банку или бутылку и получить отличное
оригинальное новогоднее украшение.

Правда для ёлки придется все же идти в магазин за новой подсветкой.

Из чего состоит елочная гирлянда


Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

резисторы

конденсатор

и диодные мосты


Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Паяем все компоненты

На странице проекта (Спасибо Алексу Гайверу!) можно увидеть различные модификации гирлянды: от самой базовой, которую мы сейчас соберем, до продвинутой с кнопками управления или Blutooth-модулем для подключения со смартфона.


Самый простой вариант сборки

Собираем согласно приведенной схемы:

1. Последовательно спаиваем или соединяем коннекторами части диодной ленты (если взяли более одного сегмента).

2. Логический контакт от ленты через резистор припаиваем к “ноге” D6 на Arduino Nano.

3. Контакты питания паяем к коннектору блока питания или к питанию через USB-порт, если планируем подключать к Power Bank.

4. Наша матрица с блоком управления готова, осталось только загрузить нужную прошивку в Arduino.

В дельнейшем легко добавить другие модули и элементы к данному проекту.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Хаотичное мерцание

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

  1. Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
  2. Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Восстанавливаем обрывы контактов

Нашли обрыв? Можно обойтись без пайки.


Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.


А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.


Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.


Снимаем изоляцию канцелярским ножом, если нет стриппера.


Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.


Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.


Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.


Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы – изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине
, соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию

Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно
, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя – в самых дешевых моделях – детали могли перегореть при скачках напряжения.

Ремонт микросхемы

В любом случае необходимо проверить все детали мультиметром. При выходе из строя какой-то из них можно поступить двумя способами:

  • Подыскать в магазинах или интернете замену. Чтобы правильно подобрать деталь, нужно посмотреть маркировку на корпусе и купить соответствующую или аналогичную.
  • Собрать всю схему самостоятельно. Это предпочтительнее, так как своими руками можно спаять качественное изделие, которое сможет прослужить гораздо дольше китайского конвейерного продукта. Правда, этот вариант уже гораздо сложнее и для людей, не занимающихся электроникой, не подойдет.

Схема гирлянды на светодиодах выглядит примерно так. Ее можно усовершенствовать, а можно упростить. Но легче, конечно, купить новую гирлянду, если есть такая возможность.

Сегодня на рынке можно приобрести гирлянды практически любой, формы, цвета и функциональности. Преимущественно можно встретить китайские модели, которые отличаются от известных всем советских большим количеством лампочек.

Лампочки обычно являются несъемными, но, несмотря на это, гирлянды достаточно просто поддаются ремонту. Как же починить китайскую гирлянду своими руками? О поломках и способах их починки и пойдет речь далее.

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
